Anel de Vedação FKM DN100 IFM

Pré-visualizar: E40546 IFM - Anel de Vedação FKM IFM Sensor de Vazão SMF DN100 Higiênico 2un

E40546 IFM - Anel de Vedação FKM IFM Sensor de Vazão SMF DN100 Higiênico 2un

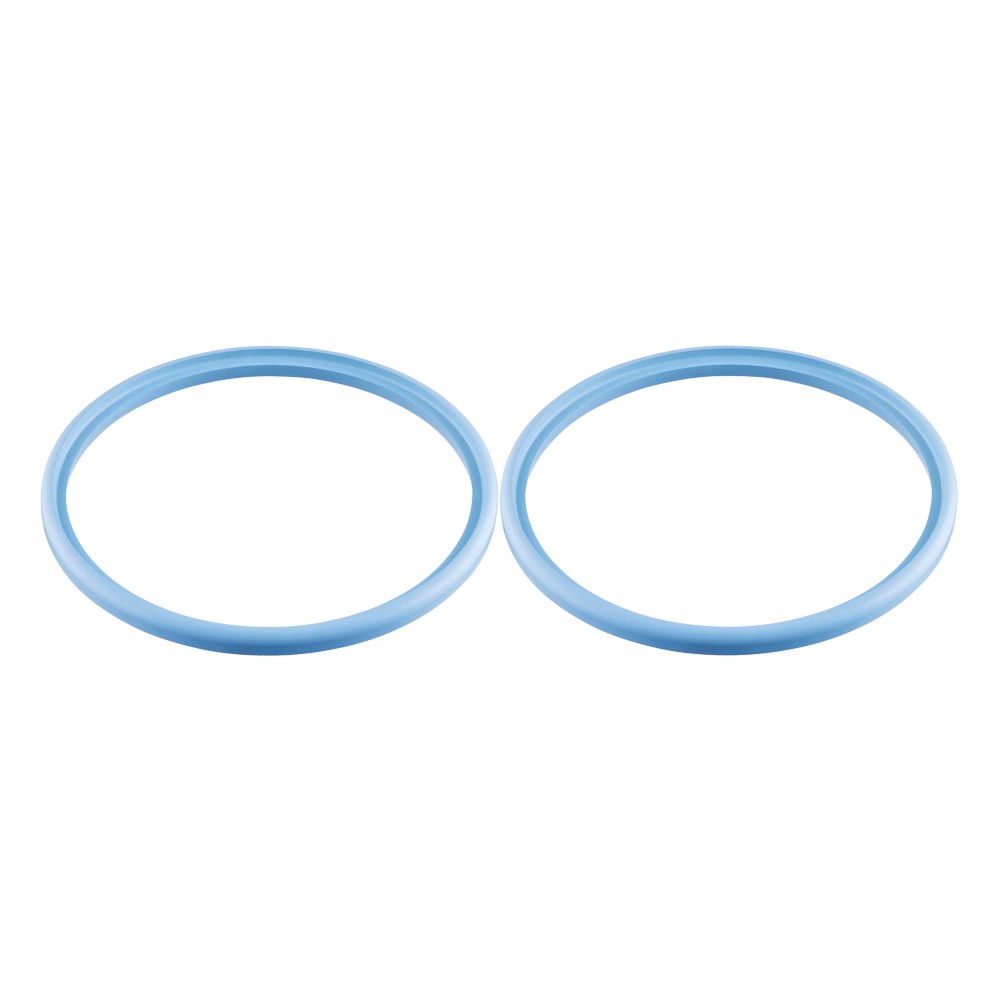

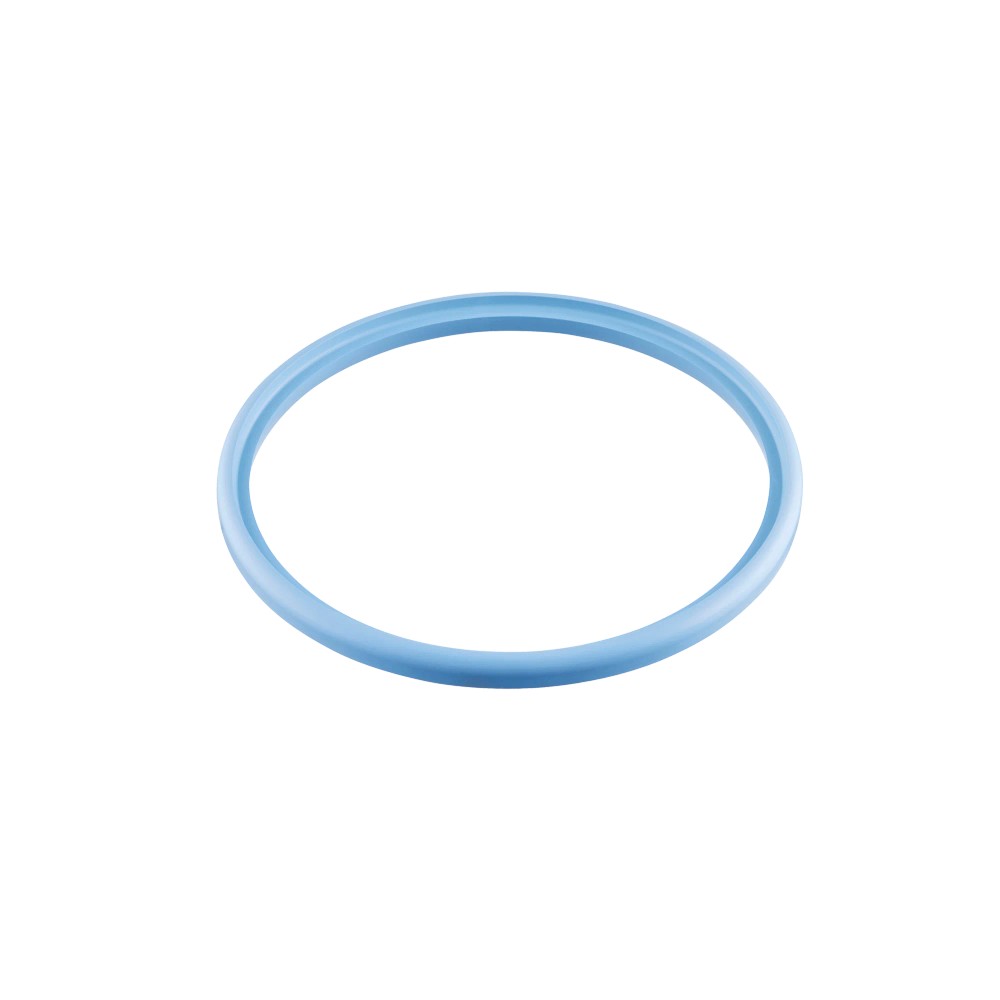

Imagem meramente ilustrativa

R$ 1.020,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40546
EAN: 4021179355544
NCM do produto: 39269069

Destaques do Produto Material FKM...mais

Fechar menu

Saiba mais sobre: "E40546 IFM - Anel de Vedação FKM IFM Sensor de Vazão SMF DN100 Higiênico 2un"

Destaques do Produto

Material

FKM

Tamanho

DN100

Quantidade

2 peças

Temperatura Máxima

150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação FKM IFM E40546 - DN100 para Sensor SMF (2 unidades)

Este é um conjunto de dois anéis de vedação em FKM, dimensionados especificamente para sensores de vazão IFM da série SMF DN100. Fabricado para ambientes rigorosos, o material garante excelente vedação em temperaturas de até 150 °C. O componente possui certificações essenciais como FDA e 3-A, sendo ideal para aplicações higiênicas na indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E40546
Material	FKM
Dimensão Nominal	DN100
Faixa de Temperatura	0 a 150 °C
Quantidade	2 unidades
Diâmetro Interno	98.6 mm
Diâmetro Externo	111.4 mm
Conformidade	FDA, 3-A, EC1935/2004

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de vazão da série SMF da IFM
Instalações higiênicas na indústria alimentícia e de bebidas
Ambientes com necessidade de certificação FDA, 3-A e EC1935/2004

⚠ Considere outro se precisa de:

Processos operacionais com temperaturas abaixo de 0 °C
Processos operacionais com temperaturas acima de 150 °C
Conexões de processo que não sejam da série de sensores de vazão SMF DN100
Aplicações que exigem materiais resistentes a substâncias incompatíveis com FKM

APLICAÇÕES E USO

Indústria alimentícia e de bebidas em processos que exigem conformidade sanitária
Vedação de sensores de vazão SMF em tubulações DN100
Sistemas higiênicos com processos de limpeza CIP/SIP dentro da faixa de temperatura especificada

COMO ESCOLHER

Antes de comprar o Anel de Vedação FKM IFM E40546 - DN100 para Sensor SMF (2 unidades), verifique estes pontos:

Compatibilidade com Série SMF

Selecione este produto exclusivamente se o sensor de vazão for da série SMF com conexão DN100. A geometria do anel é desenhada para a vedação específica desse invólucro.

Limites de Temperatura

Utilize em aplicações de 0 a 150 °C. Para processos abaixo de 0 °C ou acima de 150 °C, o material FKM pode não garantir a vedação estanque necessária.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	FKM	Fluoroelastômero resistente a altas temperaturas e agentes químicos.
Dimensão Nominal	DN100 (4 pol)	Tamanho padronizado para compatibilidade com o invólucro do sensor.
Diâmetro Externo	111.4 mm	Dimensão crítica para a vedação na flange do sensor.
Diâmetro Interno	98.6 mm	Dimensão crítica para o encaixe no sensor.

Condições Ambientais
Faixa de temperatura	0...150 °C	Limite operacional do material para manter a elasticidade e vedação.

Conformidade e Aprovações
Certificações	EC1935/2004, FDA, FCM JP, 3-A	Normas internacionais de segurança para contato com alimentos.
Características	Hygienic cleanable	Design facilitador de limpeza para evitar contaminação cruzada.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável

Processo Higiênico (específico para sensores SMF)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores de vazão IFM série SMF DN100	✓	O anel foi projetado especificamente para esta geometria de conexão.
Tubulações industriais genéricas sem sensor SMF	✗	As dimensões são otimizadas para o invólucro do sensor de vazão, não para flanges padrão.

INSTALAÇÃO

Como instalar o Anel de Vedação FKM IFM E40546 - DN100 para Sensor SMF (2 unidades)

Interrompa o fluxo do processo e despressurize a tubulação antes de qualquer intervenção.
Desconecte o sensor de vazão SMF da linha de processo.
Remova o anel de vedação antigo da sede, garantindo que não haja resíduos ou detritos.
Limpe a superfície de vedação do sensor e da flange com um pano limpo.
Instale o novo anel de vedação, garantindo o assentamento correto na ranhura.
Reconecte o sensor e realize o aperto conforme especificação do manual do equipamento.

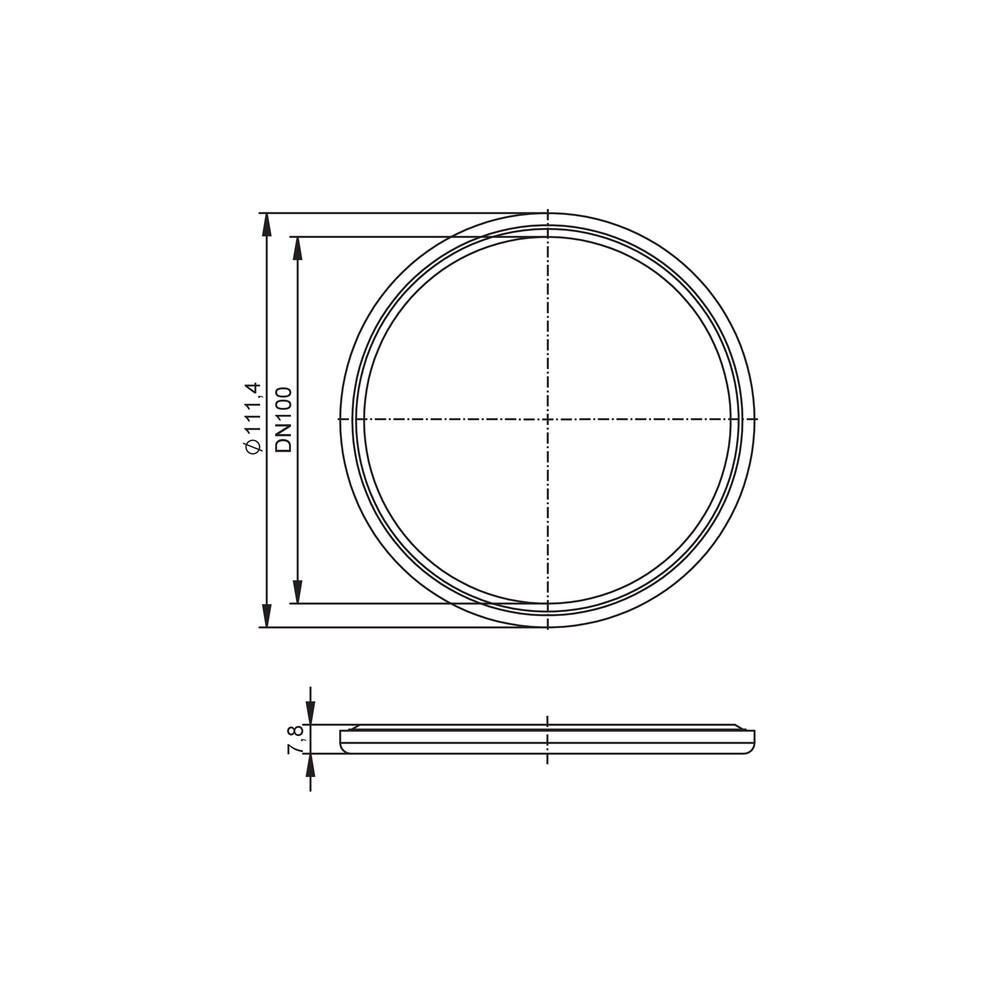

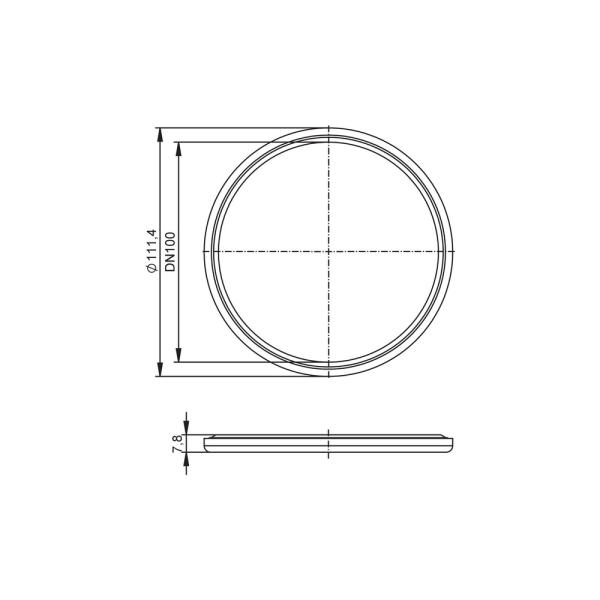

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de vedação do sensor	Desgaste mecânico por compressão excessiva ou tempo de uso prolongado	Inspeção visual da integridade do anel quanto a cortes ou deformações
Dureza alterada, inchaço ou rachaduras no anel	Incompatibilidade química com fluidos de limpeza (CIP)	Verificar se os produtos químicos de limpeza são compatíveis com FKM
Vazamento logo após a instalação ou manutenção	Montagem incorreta ou pinçamento do anel durante a instalação	Verificar o correto assentamento do anel na ranhura antes do aperto
Endurecimento do material e perda de elasticidade	Temperatura operacional excedida (acima de 150 °C)	Monitorar a temperatura do processo e comparar com a ficha técnica

DOCUMENTAÇÃO TÉCNICA

Datasheet do Produto (PDF) (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este anel de vedação e para que serve?

O E40546 é um anel de vedação de FKM (fluoroelastômero) desenvolvido especificamente para sensores de vazão da série SMF da IFM, na dimensão nominal DN100.

O que vem na embalagem ao comprar este item?

Ele acompanha duas unidades do anel de vedação, fabricadas em material higiênico compatível com exigências alimentícias.

Este anel serve para qualquer tubo DN100?

Não deve ser utilizado em conexões de flanges que não sejam do padrão de vedação dos sensores SMF DN100, pois as dimensões internas e externas são específicas para este invólucro.

Posso utilizar este anel em processos criogênicos ou de altíssima temperatura?

Não é indicado para temperaturas operacionais fora da faixa de 0 a 150 °C, sob risco de perda das propriedades mecânicas do elastômero.

O que pode causar vazamento na vedação do sensor?

Vazamentos frequentes podem indicar desgaste por compressão ou fadiga do material, sendo recomendada a inspeção visual da superfície de vedação quanto a cortes ou deformações permanentes.

Como saber se o material do anel está degradado?

A causa provável é a degradação química ou térmica. Verifique se os agentes de limpeza CIP (Clean-in-Place) utilizados no processo são compatíveis com o FKM dentro da faixa de 150 °C.

Devo comprar este kit ou existe outra vedação genérica?

Este produto é um consumível de manutenção essencial para o sensor SMF. Não há alternativas de outra tecnologia; a substituição deve ser feita pelo modelo original para garantir a estanqueidade e a conformidade sanitária.

Como decidir se este é o anel de vedação correto para minha aplicação?

A escolha deve ser feita baseada na necessidade de manutenção preventiva do sensor de vazão IFM SMF DN100. Se a aplicação não for higiênica ou o sensor não for deste modelo, este componente não é o item correto.

Quais cuidados devo ter ao instalar o novo anel?

Ao instalar, limpe a sede do anel removendo resíduos sólidos e aplique uma fina camada de lubrificante compatível com a norma alimentícia, caso necessário, para evitar o cisalhamento da borracha na montagem.

Qual a procedência deste material de vedação?

A origem é garantida pela IFM Electronic, seguindo os rigorosos padrões de fabricação e certificações como FDA, 3-A e EC1935/2004 para aplicações higiênicas.

GLOSSÁRIO TÉCNICO

FKM

Fluoroelastômero sintético conhecido por sua excelente resistência química e térmica. (Ref.: Material)

DN100

Diâmetro Nominal 100 mm, padrão de dimensão para tubulações e conexões. (Ref.: Dimensão nominal)

Higiênico

Projeto mecânico otimizado para fácil limpeza (hygienic cleanable), evitando acúmulo de resíduos. (Ref.: Características de design)

FDA

Food and Drug Administration; órgão que certifica a segurança de materiais em contato com alimentos. (Ref.: Certificações)

SMF

Série de sensores de vazão da IFM para os quais este anel é compatível. (Ref.: Modelo)
