Anel de Vedação FKM IFM DN80

Pré-visualizar: E40545 IFM - Anel de Vedação FKM IFM para Sensor de Vazão SMF DN80 3A FDA

E40545 IFM - Anel de Vedação FKM IFM para Sensor de Vazão SMF DN80 3A FDA

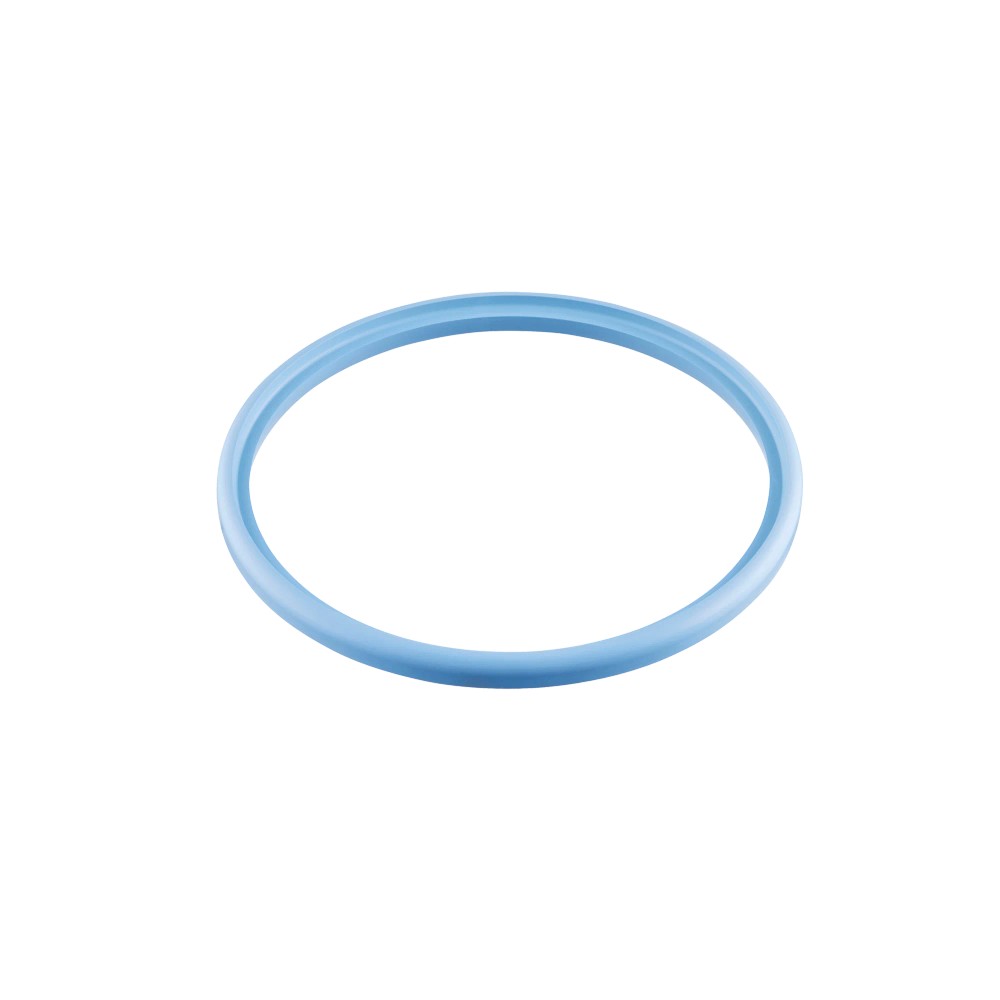

Imagem meramente ilustrativa

R$ 858,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40545
EAN: 4021179355537
NCM do produto: 39269069

Destaques do Produto Material FKM...mais

Fechar menu

Saiba mais sobre: "E40545 IFM - Anel de Vedação FKM IFM para Sensor de Vazão SMF DN80 3A FDA"

Destaques do Produto

Material

FKM

Dimensão Nominal

DN80 (3")

Temperatura Máx

150 °C

Embalagem

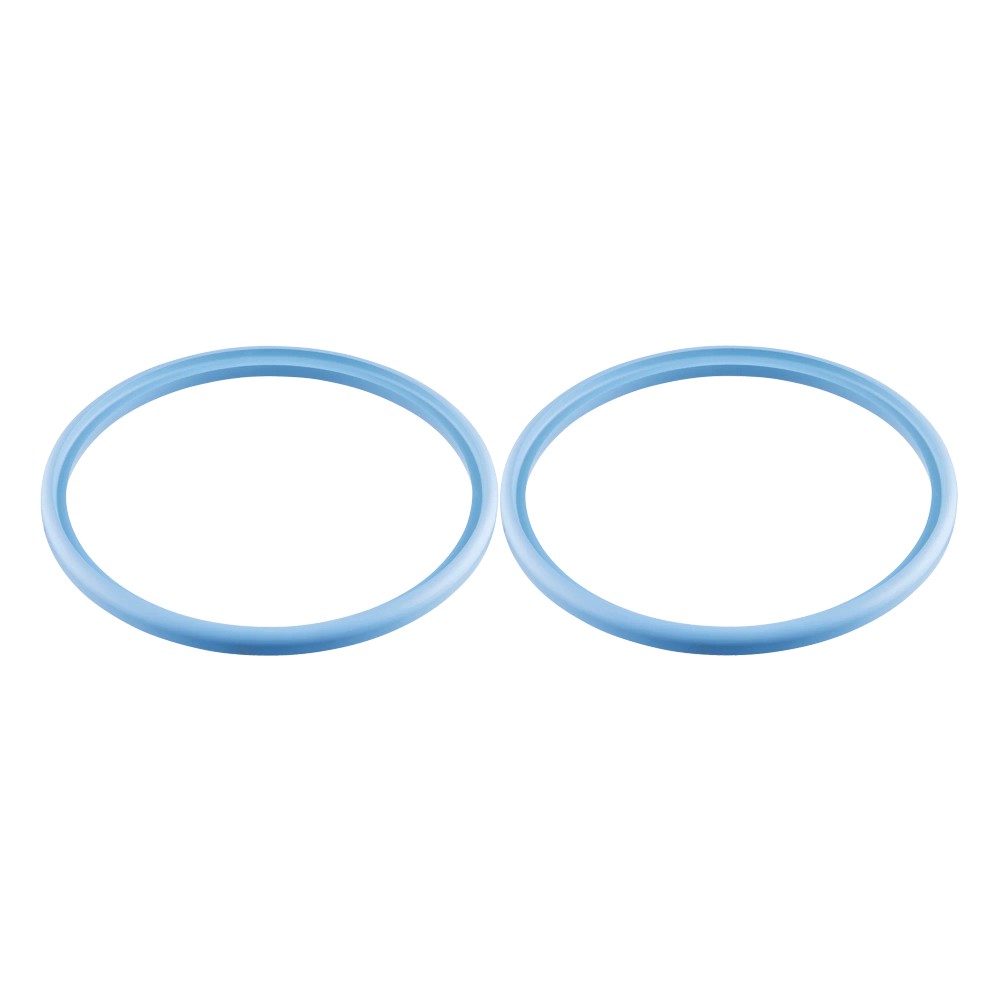

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação FKM E40545 IFM para Sensor de Vazão SMF DN80

O anel de vedação E40545 é um componente de alta performance em FKM, desenvolvido pela IFM para vedação estanque em sensores de vazão da série SMF. É essencial para garantir a integridade em processos higiênicos, possuindo certificações 3-A, FDA e EC1935/2004. Projetado para dimensões DN80, suporta temperaturas de operação entre 0 e 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	E40545
Material	FKM
Dimensão	DN80
Temperatura	0 a 150 °C
Certificações	FDA, 3-A, EC1935/2004
Design	Hygienic cleanable
Quantidade	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de vazão IFM série SMF.
Sistemas de tubulação higiênica padrão DN80.
Ambientes com requisitos FDA e EC1935/2004.

⚠ Considere outro se precisa de:

Uso em aplicações com fluidos incompatíveis com FKM (Fluorelastômero).
Instalação em conexões de diâmetro nominal diferente de DN80.
Uso de ferramentas metálicas afiadas para montagem que possam riscar a superfície de vedação.

APLICAÇÕES E USO

Vedação em sensores de vazão SMF instalados em linhas de processamento de alimentos.
Aplicações em sistemas de higienização automatizada onde o contato com fluidos de limpeza é frequente.
Ambientes industriais que exigem conformidade com normas sanitárias rigorosas para evitar contaminação cruzada.

COMO ESCOLHER

Antes de comprar o Anel de Vedação FKM E40545 IFM para Sensor de Vazão SMF DN80, verifique estes pontos:

Quando escolher este produto

Selecione o E40545 ao realizar manutenção preventiva ou substituição de componentes em sensores de vazão IFM da linha SMF que operem com conexões DN80 em ambientes higiênicos.

Quando buscar outra opção

Busque outra solução caso o diâmetro da tubulação seja diferente de DN80 ou caso o material FKM não seja quimicamente resistente aos reagentes específicos do seu processo industrial.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	FKM	Material de vedação elastomérico de alta resistência.
Temperatura	0...150 °C	Faixa de operação térmica suportada pelo elastômero.
Design	Hygienic cleanable	Construção projetada para facilitar a limpeza e evitar contaminação.

Certificações e Aplicações
Certificações	EC1935/2004, FDA, FCM JP, 3-A	Normas de conformidade para indústria de alimentos e bebidas.
Aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Ambiente de uso pretendido.

Dimensões
Dimensão Nominal	DN80 (3 polegadas)	Tamanho da tubulação compatível.
Diâmetro Interno	74.1 mm	Medida interna do anel.
Diâmetro Externo	86.9 mm	Medida externa do anel.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico)

Processo DN80 (3 polegadas)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores de vazão IFM série SMF DN80	✓	Componente desenhado especificamente para esta interface mecânica.
Aplicações com alta concentração de fluidos agressivos incompatíveis com FKM	✗	O material FKM possui limitações químicas frente a certos solventes orgânicos ou ácidos fortes.
Processos industriais padrão FDA	✓	O anel possui as certificações sanitárias exigidas para contato com alimentos.

INSTALAÇÃO

Como instalar o Anel de Vedação FKM E40545 IFM para Sensor de Vazão SMF DN80

Desenergize o sistema e alivie a pressão da tubulação antes de qualquer intervenção.
Remova o sensor SMF da conexão conforme manual do equipamento.
Retire o anel de vedação antigo e limpe minuciosamente a ranhura de vedação.
Inspeccione o novo anel E40545 quanto a danos antes da instalação.
Posicione o anel na ranhura garantindo que não esteja torcido.
Reinstale o sensor no flange assegurando o aperto correto conforme torque especificado.

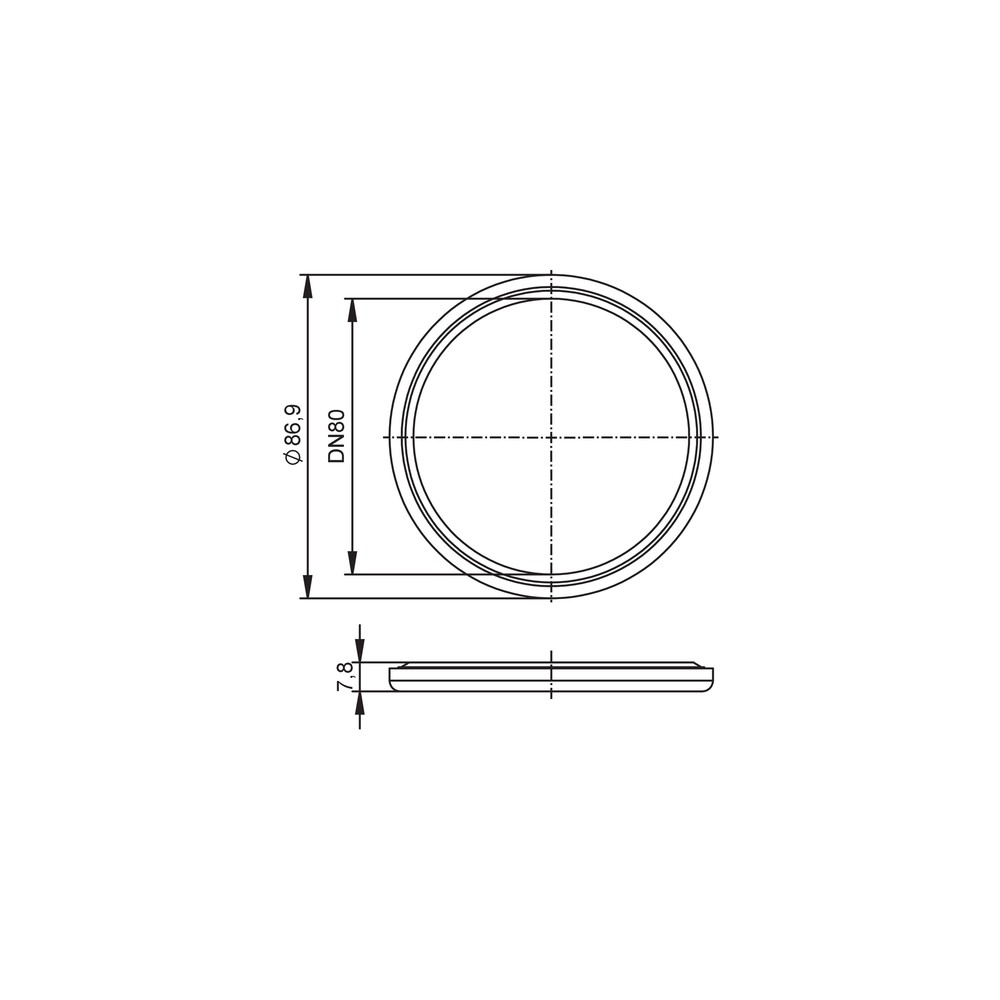

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento contínuo após instalação.	Uso de ferramentas cortantes ou abrasivas durante a montagem.	Remova o anel e verifique se há cortes ou riscos visíveis na superfície do material.
Degradação do material (inchamento ou ressecamento).	Incompatibilidade química com o produto de limpeza ou fluido de processo.	Compare o fluido utilizado com a resistência química do FKM indicada no manual.
Dificuldade de acomodação ou folga excessiva.	Instalação em flange ou alojamento com dimensionamento incorreto.	Verifique se o sensor e a conexão são efetivamente do padrão DN80.
Endurecimento do anel e perda de elasticidade.	Excesso de temperatura no processo acima do limite de 150 °C.	Monitore a temperatura de operação do sistema em relação ao limite do componente.

DOCUMENTAÇÃO TÉCNICA

Datasheet E40545 (Datasheet) Desenho Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o anel de vedação E40545 e qual sua finalidade?

O anel de vedação E40545 é um componente de estanqueidade em FKM, projetado especificamente para sensores de vazão da série SMF da IFM, atendendo a normas de higiene.

Este anel de vedação é adequado para aplicações na indústria alimentícia?

Sim, o produto é certificado para uso em ambientes higiênicos, cumprindo normas como FDA, EC1935/2004, FCM JP e 3-A, garantindo segurança alimentar.

Existem restrições de uso para este anel de vedação?

Este anel não deve ser utilizado em aplicações que exijam materiais de vedação diferentes do FKM ou em diâmetros nominais que não sejam DN80.

O E40545 é compatível com todos os tipos de sensores de vazão da IFM?

Não é compatível com fluidos agressivos que degradem o FKM (Fluorelastômero) ou em instalações que não sigam a especificação de conexão DN80.

O que pode causar um vazamento no local onde o anel está instalado?

Se houver vazamento no sensor, verifique o estado físico do anel (cortes, deformações ou ressecamento) e se a superfície de vedação está limpa e sem ranhuras.

Como identificar se o anel de vedação falhou?

O sintoma é a perda de estanqueidade. Verifique o torque de aperto da conexão e se o anel foi instalado na ranhura correta, sem pinçamentos.

Posso usar um anel de vedação genérico no lugar do E40545?

Este é um componente de vedação específico (DN80) para sensores SMF. Alternativas de mercado genéricas podem não atender às certificações higiênicas exigidas pelo seu processo.

Como é realizada a venda deste componente?

O produto é fornecido em embalagens com 2 peças, ideal para substituições preventivas ou manutenção básica do ponto de medição.

Quais cuidados devo ter ao instalar o anel de vedação?

A instalação exige que a ranhura de vedação esteja limpa e livre de resíduos; recomenda-se lubrificação compatível com o material FKM se necessário, evitando o uso de ferramentas cortantes.

Qual a procedência deste anel de vedação?

O produto possui procedência garantida pela IFM Electronic, assegurando a conformidade técnica com os sensores de vazão da marca.

GLOSSÁRIO TÉCNICO

FKM

Fluorelastômero, um material sintético com alta resistência química e térmica. (Ref.: Material)

DN80

Diâmetro Nominal 80, correspondente a uma conexão de 3 polegadas. (Ref.: Dimensão Nominal)

3-A

Norma técnica que define critérios de projeto para equipamentos em processos alimentícios. (Ref.: Certificações)

FDA

Agência reguladora americana que aprova materiais para contato com alimentos. (Ref.: Certificações)

Hygienic Cleanable

Design que minimiza áreas de acúmulo de sujidade e facilita a higienização. (Ref.: Design)
