Anel de Vedação FKM DN65 IFM E40544

Pré-visualizar: E40544 IFM - Anel de Vedação FKM DN65 Sensor de Vazão SMF Higiênico 3-A FDA

E40544 IFM - Anel de Vedação FKM DN65 Sensor de Vazão SMF Higiênico 3-A FDA

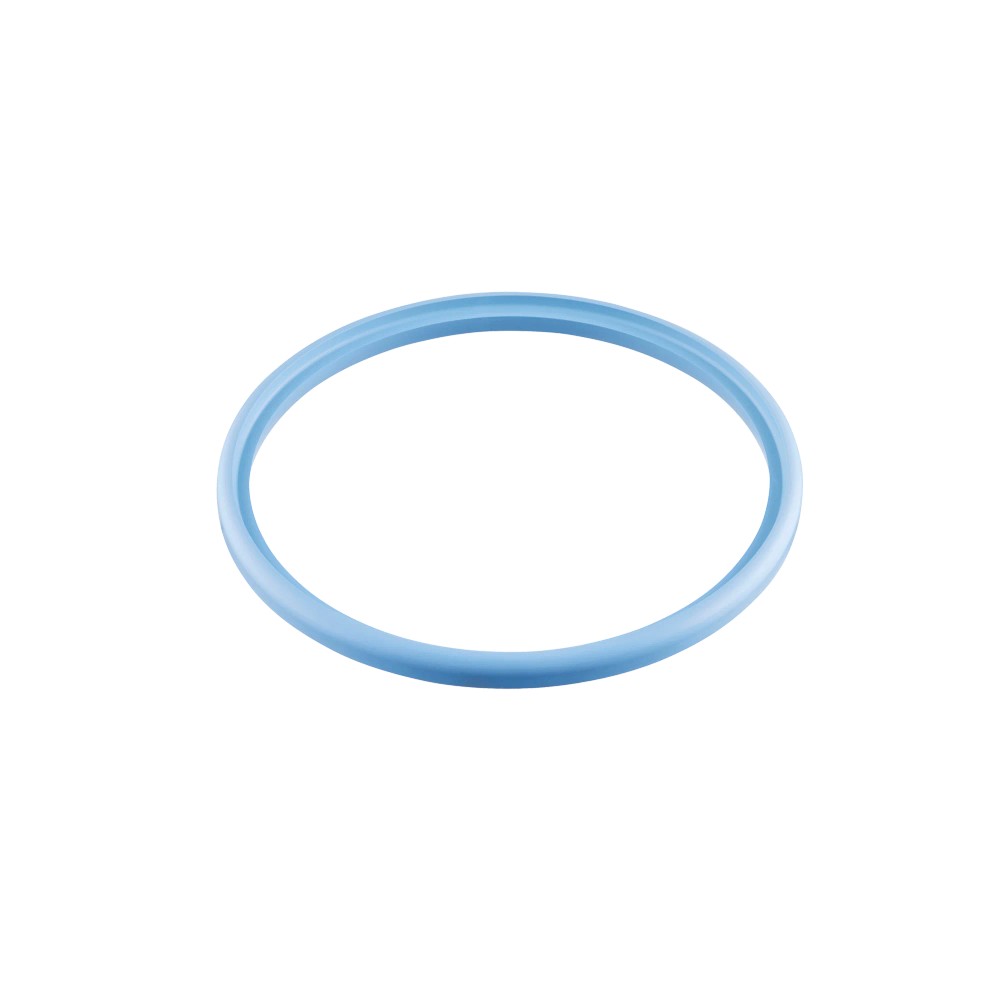

Imagem meramente ilustrativa

R$ 825,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40544
EAN: 4021179355520
NCM do produto: 39269069

Destaques do Produto Material FKM...mais

Fechar menu

Saiba mais sobre: "E40544 IFM - Anel de Vedação FKM DN65 Sensor de Vazão SMF Higiênico 3-A FDA"

Destaques do Produto

Material

FKM

Dimensão

DN65

Temperatura

0-150 °C

Quantidade

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação FKM DN65 para Sensor de Vazão SMF E40544

O Anel de Vedação IFM E40544 é um componente de vedação circular projetado para sensores de vazão da série SMF em sistemas higiênicos. Fabricado em FKM, oferece excelente resistência química e suporta temperaturas operacionais entre 0 e 150 °C. É a peça essencial para garantir a vedação estanque em aplicações da indústria alimentícia e de bebidas, atendendo às certificações 3-A e FDA.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E40544
Tipo	Anel de Vedação
Material	FKM
Dimensão	DN65 (2 1/2“)
Faixa de Temperatura	0...150 °C
Certificações	3-A, FDA, EC1935/2004
Embalagem	2 unidades

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de vazão IFM série SMF
Sistemas higiênicos (Food & Beverage)
Aplicações que exigem certificação FDA e 3-A

⚠ Considere outro se precisa de:

Instalação em conexões fora do padrão DN65
Uso em fluidos incompatíveis com elastômero FKM
Aplicações com temperatura excedendo 150 °C

APLICAÇÕES E USO

Indústria alimentícia e de bebidas: vedação para sensores SMF em linhas de processo higiênico.
Sistemas higiênicos: suporte a processos de limpeza CIP/SIP (conforme limites térmicos).
Ambientes onde são exigidas conformidade FDA e 3-A para vedação.

COMO ESCOLHER

Antes de comprar o Anel de Vedação FKM DN65 para Sensor de Vazão SMF E40544, verifique estes pontos:

Quando escolher este produto

Utilize o E40544 quando for realizar a manutenção preventiva ou corretiva de sensores de vazão da série SMF da IFM em diâmetros DN65. É a escolha correta para manter a conformidade sanitária exigida.

Quando buscar outra opção

Busque alternativas se o seu sistema possuir diâmetro nominal diferente de DN65 ou se a aplicação exigir um material de vedação diferente do FKM devido a incompatibilidades químicas específicas do processo.

ESPECIFICAÇÕES TÉCNICAS

Dados de Conformidade
Material	FKM	Elastômero especificado para resistência a produtos químicos e temperatura
Certificações	EC1935/2004, FDA, FCM JP, 3-A	Padrões de conformidade para uso em indústria alimentícia

Dados Mecânicos
Dimensão Nominal	DN65 (2 1/2“)	Referência de tamanho para a tubulação/conexão
Diâmetro Interno	61,4 mm	Medida interna nominal
Diâmetro Externo	74,2 mm	Medida externa nominal

Condições Ambientais
Temperatura do fluído	0...150 °C	Faixa operacional suportada pelo material

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico)

Processo DN65

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento de Alimentos e Bebidas	✓	Possui certificações FDA, 3-A e EC 1935/2004 para uso higiênico.
Aplicações com Temperatura acima de 150°C	✗	O material FKM degrada acima de 150 °C.
Sensores de vazão não IFM	✗	Projetado especificamente para geometria de sensores SMF.

INSTALAÇÃO

Como instalar o Anel de Vedação FKM DN65 para Sensor de Vazão SMF E40544

Despressurize a linha antes de iniciar a manutenção.
Remova o sensor SMF da conexão de processo.
Retire o anel de vedação antigo da ranhura de vedação.
Limpe cuidadosamente a sede do anel, removendo resíduos.
Posicione o novo anel de vedação E40544 na ranhura sem esticar excessivamente.
Reinstale o sensor, garantindo o aperto correto especificado pelo manual do sensor.

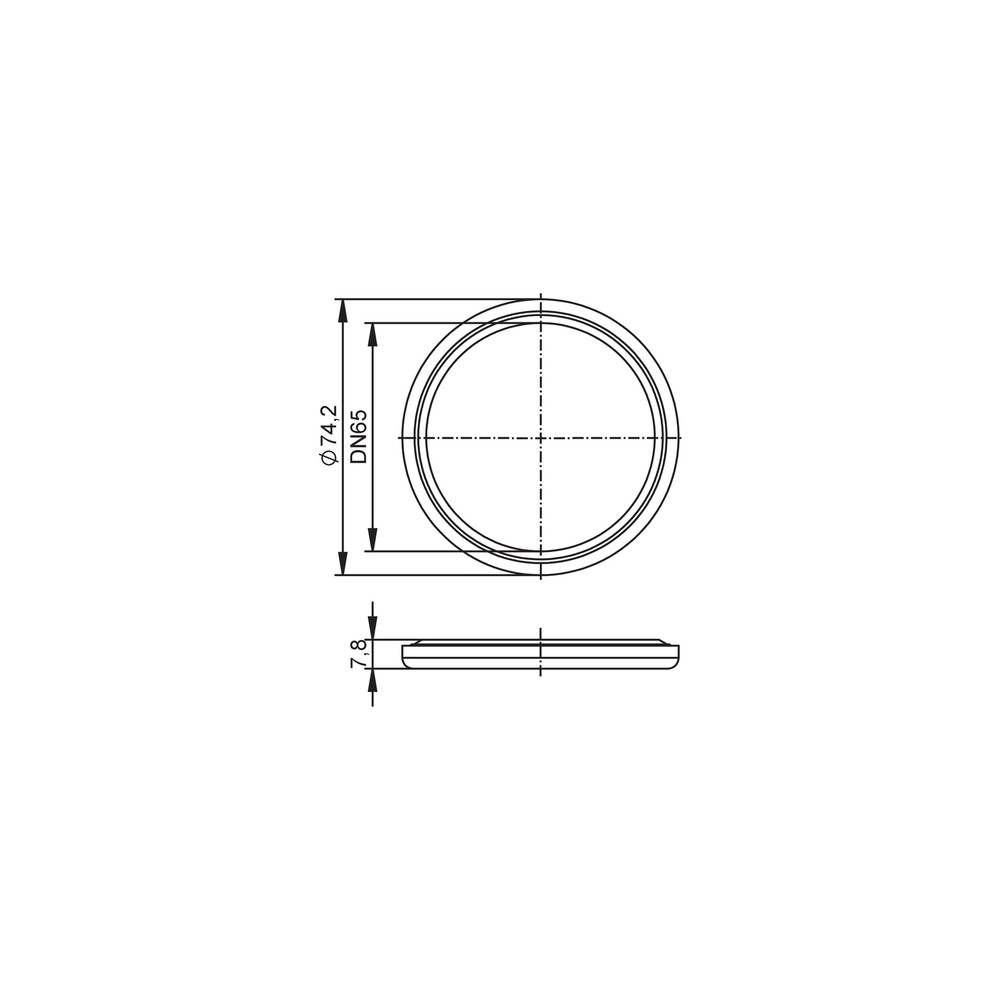

Desenho Dimensional

ACESSÓRIOS

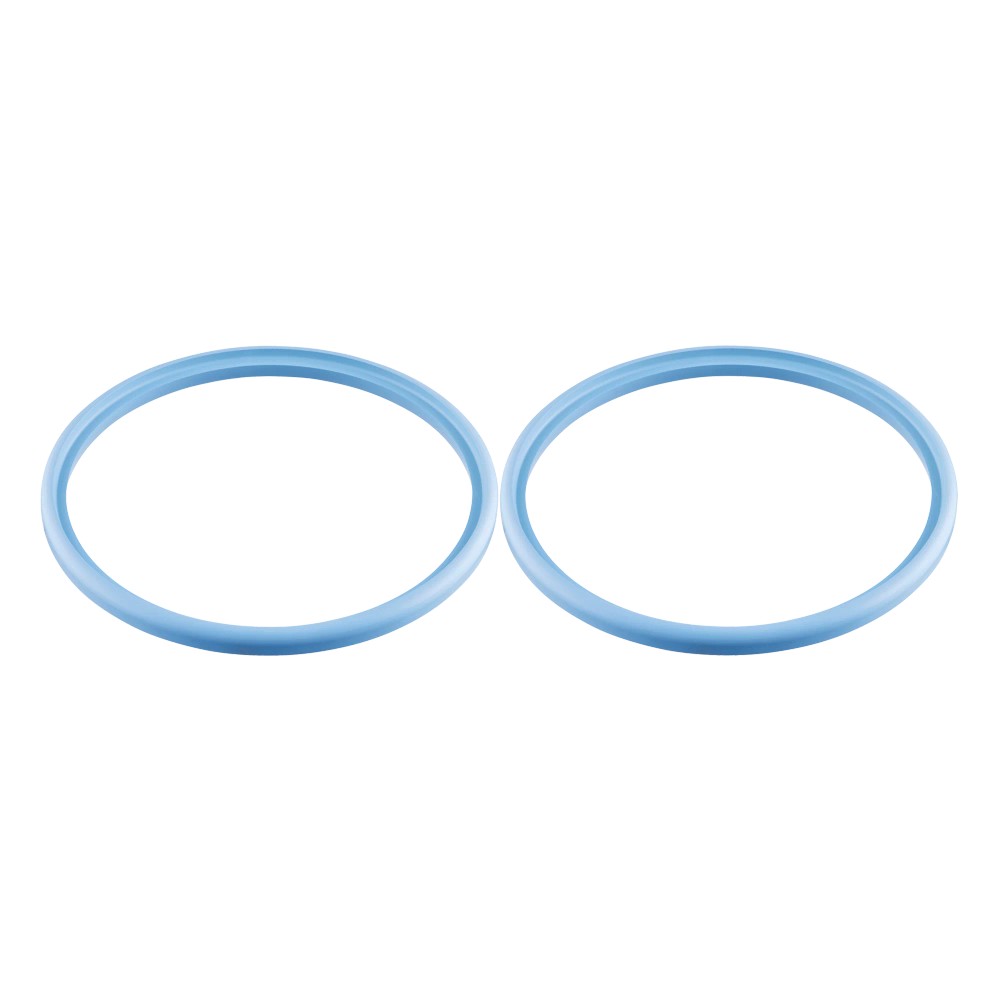

Embalagem contendo 2 unidades

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de fluido na conexão do sensor.	Desgaste natural do material ou exposição a temperatura fora da faixa especificada.	Inspeção visual da integridade do anel (rachaduras ou ressecamento).
Dificuldade em vedar mesmo com anel novo.	Instalação incorreta ou desalinhamento do sensor.	Verificar se o anel está corretamente assentado na ranhura.
Vedação irregular ou microvazamentos.	Contaminação da sede de vedação com resíduos de processo.	Limpeza da sede de vedação no flange/conexão.
Corte ou deformação no elastômero antes do uso.	Uso de ferramentas inadequadas durante a montagem.	Inspeção tátil de cortes ou marcas de ferramenta.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o anel de vedação IFM E40544?

O E40544 é um anel de vedação de perfil circular fabricado em FKM, dimensionado especificamente para sensores de vazão da linha SMF da IFM.

O que acompanha o produto na embalagem?

O produto acompanha uma embalagem contendo 2 unidades do anel de vedação, prontas para instalação nos sensores de vazão compatíveis.

Este anel serve para qualquer tamanho de tubo?

Este anel não é compatível com tubulações ou conexões que não utilizem o padrão DN65, nem deve ser aplicado em sensores que não façam parte da linha SMF ou dimensões divergentes.

Existe alguma aplicação onde este anel não é recomendado?

Não deve ser utilizado em processos com fluidos incompatíveis com o material FKM ou temperaturas fora da faixa de 0 a 150 °C, sob risco de degradação do elastômero.

Como sei se o anel precisa ser trocado?

O sintoma principal é o vazamento de fluido na conexão entre o processo e o sensor, indicando perda de estanqueidade.

O que verificar antes de trocar o anel de vedação?

Verifique se há acúmulo de resíduos na ranhura do sensor ou deformação permanente no material do anel (achatamento ou fissuras).

Este item é vendido individualmente ou em kit?

O E40544 é vendido em embalagens padrão de 2 unidades, garantindo peças de reposição imediatas para o seu equipamento.

Devo comprar este modelo ou existe uma alternativa de material?

A escolha deve ser baseada estritamente no modelo do sensor de vazão SMF e na dimensão nominal DN65 especificada pelo fabricante.

Quais cuidados ter na instalação?

Certifique-se de limpar a sede de vedação antes da instalação e evite o uso de ferramentas metálicas pontiagudas que possam riscar a superfície ou danificar o elastômero.

Este produto tem procedência garantida?

O componente é original IFM, seguindo os padrões rigorosos de fabricação da marca e garantindo a compatibilidade técnica com seus sensores.

GLOSSÁRIO TÉCNICO

FKM

Fluoroelastômero, material conhecido pela alta resistência térmica e química. (Ref.: Especificação de Material)

DN65

Diâmetro Nominal 65, referência métrica padrão para dimensionamento de tubulações e conexões. (Ref.: Dimensão Nominal)

3-A

Norma técnica que define padrões de higiene para equipamentos da indústria alimentícia. (Ref.: Certificações)

FDA

Food and Drug Administration; órgão que regula materiais em contato com alimentos. (Ref.: Certificações)

Estanqueidade

Capacidade de um sistema não permitir a passagem de fluidos entre partes conectadas. (Ref.: Aplicação)
