Anel de Vedação IFM E40543 FKM DN50

Pré-visualizar: E40543 IFM - Anel de Vedação IFM para Sensor de Vazão SMF FKM DN50 2pol

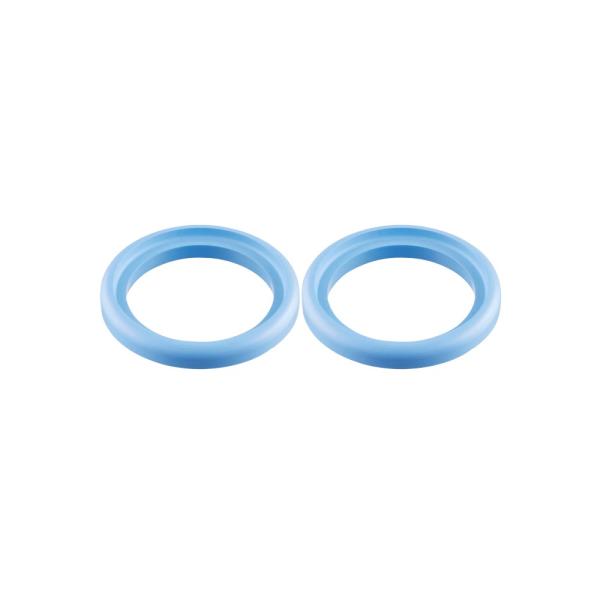

E40543 IFM - Anel de Vedação IFM para Sensor de Vazão SMF FKM DN50 2pol

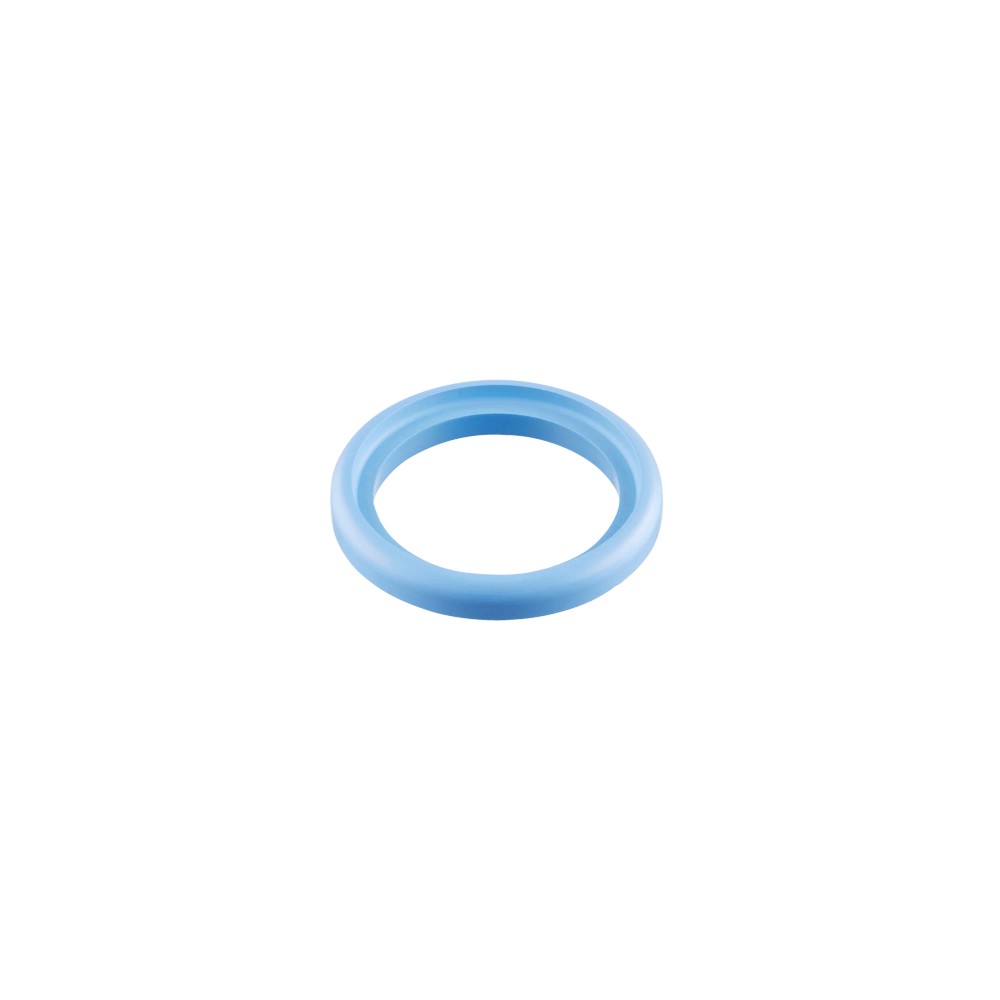

Imagem meramente ilustrativa

R$ 755,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40543
EAN: 4021179355513
NCM do produto: 39269069

Destaques do Produto Material FKM...mais

Fechar menu

Saiba mais sobre: "E40543 IFM - Anel de Vedação IFM para Sensor de Vazão SMF FKM DN50 2pol"

Destaques do Produto

Material

FKM

Dimensão Nominal

DN50 (2")

Temperatura

0 a 150 °C

Compatibilidade

Série SMF

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação IFM para Sensor de Vazão SMF FKM DN50 2pol E40543

O Anel de Vedação IFM E40543 é um acessório de reposição em FKM desenvolvido especificamente para sensores de vazão da série SMF. Ele garante a estanqueidade em sistemas higiênicos, suportando temperaturas de 0 a 150 °C. O componente possui certificações essenciais como FDA e 3-A, sendo ideal para a indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Código (SKU)	E40543
Marca	IFM
Material	FKM
Dimensão Nominal	DN50 (2")
Diâmetro Interno	48,7 mm
Diâmetro Externo	61,5 mm
Temperatura	0...150 °C

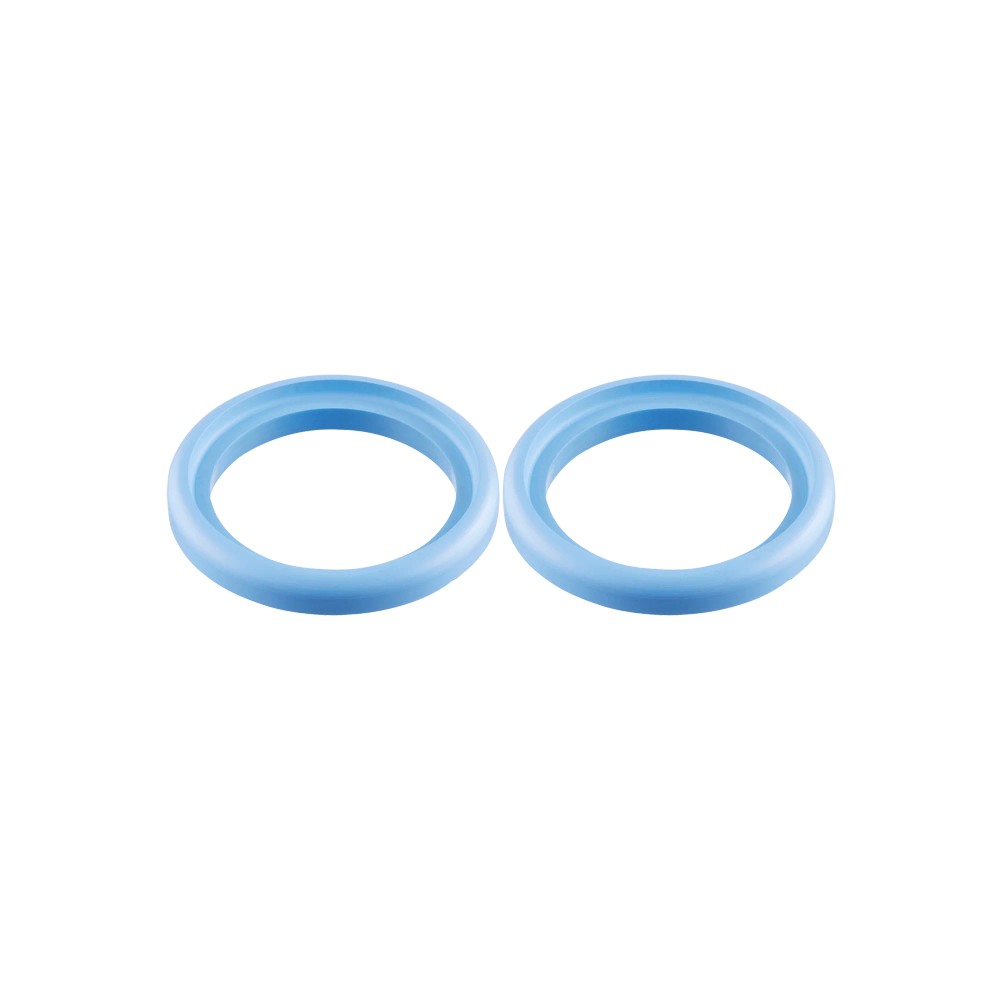

Quantidade	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de vazão IFM série SMF (DN50).
Indústria alimentícia e de bebidas.
Sistemas de automação que exigem conformidade FDA e 3-A.

⚠ Considere outro se precisa de:

Aplicações com temperaturas inferiores a 0 °C ou superiores a 150 °C.
Processos que utilizam fluidos incompatíveis quimicamente com FKM (Fluoroelastômero).
Instalação em sensores de vazão que não pertencem à série SMF.

APLICAÇÕES E USO

Vedação em sensores de vazão IFM série SMF instalados em tubulações de 2 polegadas (DN50).
Processos higiênicos na indústria de alimentos que exigem materiais certificados (FDA/3-A).
Sistemas de monitoramento de vazão onde há contato com fluidos do processo.

COMO ESCOLHER

Antes de comprar o Anel de Vedação IFM para Sensor de Vazão SMF FKM DN50 2pol E40543, verifique estes pontos:

Quando escolher este anel

Selecione este modelo se o seu sensor de vazão for da linha SMF da IFM e a aplicação exigir conformidade higiênica (FDA, 3-A) com resistência térmica de até 150 °C.

Quando buscar outra opção

Busque alternativas se o seu sensor for de outro fabricante ou modelo, ou se o fluido do processo for incompatível com FKM, exigindo materiais como EPDM ou Silicone.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	FKM	Material de vedação
Formato	Circular	Geometria da vedação

Condições Ambientais
Faixa de temperatura	0...150 °C	Limites de operação térmica

Área de Aplicação
Aplicação	Indústria alimentícia e de bebidas	Ambiente sugerido
Certificações	EC1935/2004, FDA, FCM JP, 3-A	Conformidade sanitária

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (Componente mecânico)

Processo DN50 (2 polegadas) - Encaixe mecânico para sensor SMF

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor SMF (DN50) em linha de alimento	✓	O anel é projetado para esta série e possui certificações sanitárias (FDA/3-A).
Sensor de outro fabricante	✗	A geometria e o design foram validados exclusivamente para sensores da IFM série SMF.
Processo químico com solventes agressivos ao FKM	✗	O material FKM pode não ser resistente à compatibilidade química do fluido específico.

INSTALAÇÃO

Como instalar o Anel de Vedação IFM para Sensor de Vazão SMF FKM DN50 2pol E40543

Despressurize a linha onde o sensor está instalado.
Remova o sensor de vazão do processo.
Remova o anel de vedação antigo com cuidado, evitando riscar o alojamento.
Limpe o alojamento do anel para garantir que não haja resíduos ou detritos.
Instale o novo anel de vedação (E40543) certificando-se de que não esteja torcido.
Recoloque o sensor e verifique a estanqueidade após pressurizar o sistema.

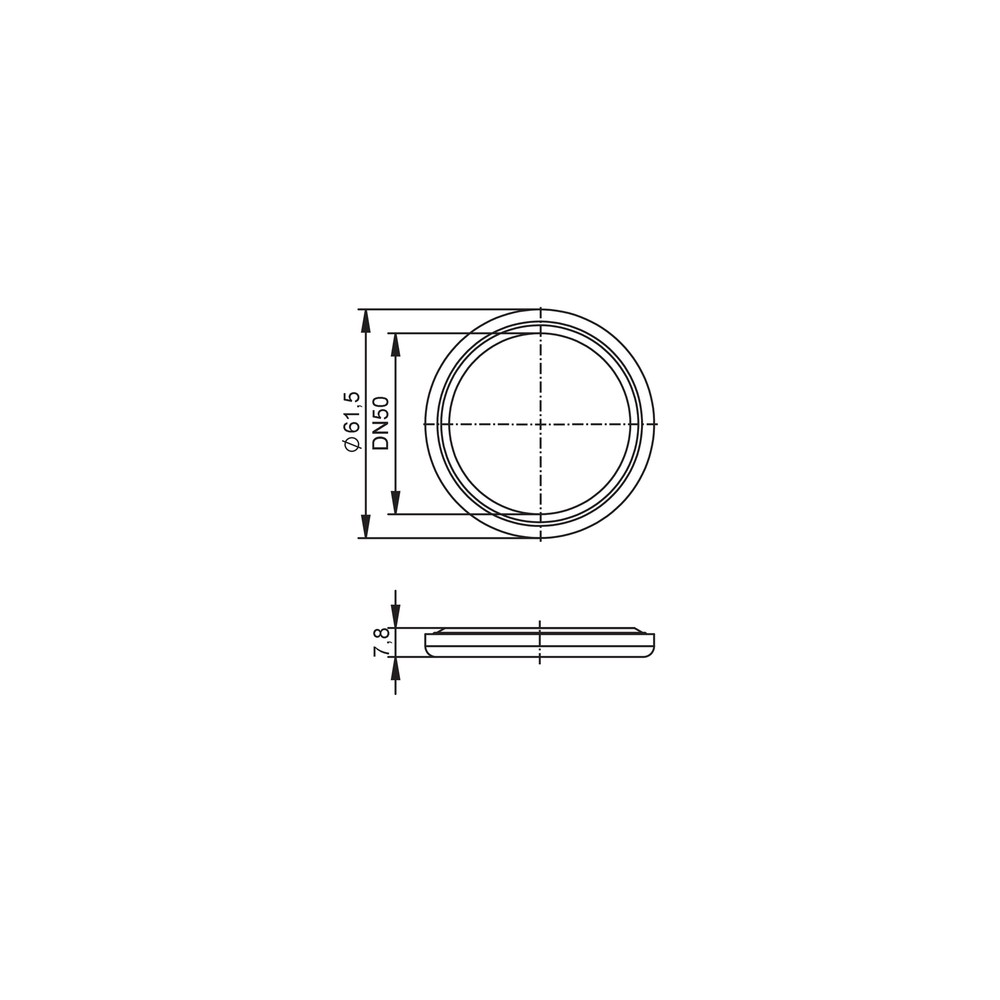

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento intermitente ou constante no encaixe do sensor	Desgaste natural ou uso contínuo em temperaturas extremas	Inspeção visual do anel em busca de rachaduras, ressecamento ou deformação permanente
Inchaço ou degradação acelerada do material da vedação	Incompatibilidade química do fluido do processo	Comparar a compatibilidade química do FKM com o fluido utilizado no processo
Vazamento logo após a manutenção ou instalação	Montagem incorreta ou pinçamento	Verificar se o anel foi montado sem torções e se o alojamento está limpo
Vazamento persistente mesmo após substituição do anel	Danos na face de vedação	Inspecionar a superfície metálica do sensor e da tubulação em busca de riscos ou corrosão

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o Anel de Vedação E40543 e para que serve?

Este produto é um anel de vedação de reposição em FKM (Fluoroelastômero), projetado especificamente para sensores de vazão da linha SMF da IFM.

Quantas unidades vêm na embalagem deste produto?

O conjunto acompanha 2 unidades do anel de vedação, conforme indicado na embalagem padrão.

Existe alguma restrição de aplicação para este anel de vedação?

Não deve ser utilizado em aplicações que operem fora da faixa de temperatura de 0 a 150 °C, nem em processos químicos incompatíveis com o material FKM.

Posso usar este anel em qualquer processo de vedação?

O anel é otimizado para sistemas higiênicos, porém não substitui vedações de materiais diferentes (como EPDM ou silicone) se o processo exigir compatibilidade química específica que o FKM não ofereça.

Como sei se preciso substituir este anel de vedação?

Sintomas como vazamento no ponto de conexão do sensor indicam falha na vedação, geralmente causada por desgaste natural, degradação química ou instalação incorreta.

O que devo verificar antes de realizar a substituição da peça?

Antes de trocar a peça, verifique se não há danos mecânicos na face de vedação do sensor ou obstruções que impedem o assentamento correto do anel.

Devo comprar este anel original ou posso usar um anel genérico de mesma medida?

A escolha depende estritamente da compatibilidade do seu sensor de vazão série SMF e da necessidade de conformidade com normas alimentícias como 3-A e FDA.

É melhor comprar peças avulsas ou em kits de manutenção?

Este produto é uma peça de reposição específica (acessório); a compra unitária é recomendada apenas para manutenção pontual, enquanto para paradas de manutenção, sugere-se a aquisição de um estoque de segurança.

Quais cuidados devo tomar durante a instalação do anel?

A instalação deve ser feita com cuidado para não torcer ou vincar o anel, assegurando que ele esteja devidamente posicionado no alojamento do sensor antes do aperto final.

Como garantir a conformidade técnica deste componente?

A procedência é garantida pela IFM, assegurando que o material atende às normas técnicas citadas, como EC1935/2004 e FDA para contato com alimentos.

GLOSSÁRIO TÉCNICO

FKM

Fluoroelastômero, um tipo de borracha sintética com alta resistência química e térmica. (Ref.: Material)

DN50

Dimensão Nominal de 50mm, correspondente a 2 polegadas, padrão de tubulação industrial. (Ref.: Dimensão Nominal)

Hygienic Cleanable

Design estrutural projetado para evitar acúmulo de sujidade e facilitar a limpeza CIP/SIP. (Ref.: Design)

FDA

Norma da agência americana que certifica a segurança de materiais em contato com alimentos. (Ref.: Certificações)

EC1935/2004

Regulamento europeu referente a materiais e objetos destinados a entrar em contato com alimentos. (Ref.: Certificações)
