Anel de Vedação FKM IFM E40542

Pré-visualizar: E40542 IFM - Anel de Vedação FKM Sensor de Vazão SMF DN40 36x48.8mm

E40542 IFM - Anel de Vedação FKM Sensor de Vazão SMF DN40 36x48.8mm

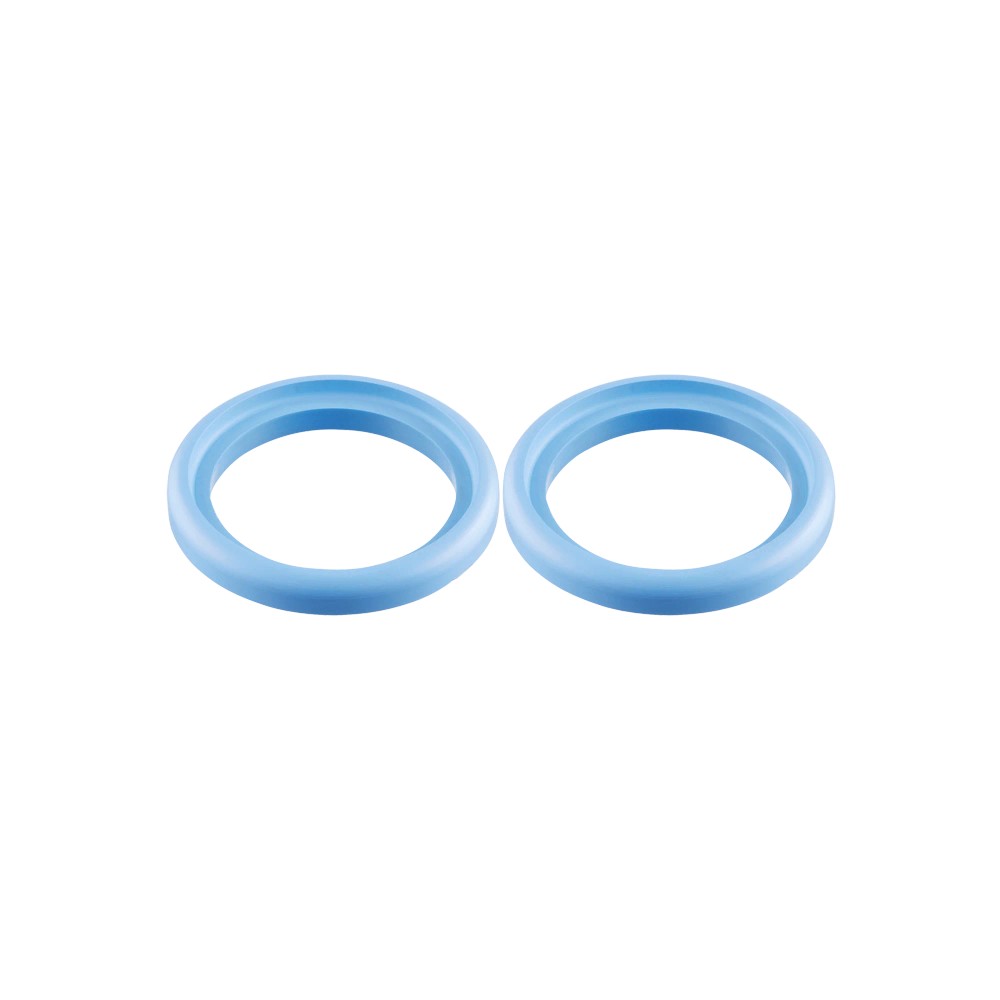

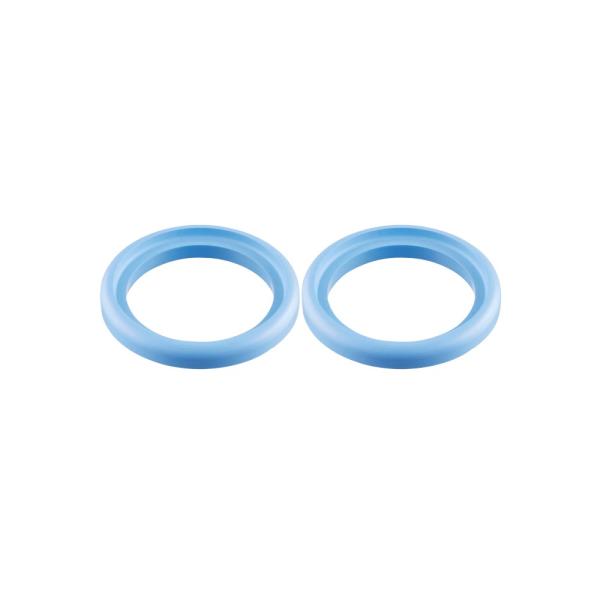

Imagem meramente ilustrativa

R$ 696,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40542
EAN: 4021179355506
NCM do produto: 39269069

Destaques do Produto Material FKM...mais

Fechar menu

Saiba mais sobre: "E40542 IFM - Anel de Vedação FKM Sensor de Vazão SMF DN40 36x48.8mm"

Destaques do Produto

Material

FKM

Diâmetro Nominal

DN40

Temperatura Máx.

150 °C

Quantidade

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Anel de Vedação FKM IFM E40542 para Sensor de Vazão SMF DN40

O anel de vedação IFM E40542 é um componente em FKM desenvolvido para garantir a estanqueidade em sensores de vazão da linha SMF. Com dimensões de 36x48,8mm, é compatível com conexões padrão DN40. Destaca-se pela alta resistência térmica de até 150 °C e certificações para uso em sistemas higiênicos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Código SKU	E40542
Material	FKM
Tamanho	DN40 (1 1/2 polegadas)
Temperatura	0...150 °C
Embalagem	2 peças
Peso	19.2 g
Certificações	FDA, 3-A, EC1935/2004

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensor de vazão da linha SMF (DN40)
Processos industriais que exigem conformidade FDA e 3-A
Sistemas de tubulação industrial padrão DN40 (1 1/2 polegadas)

⚠ Considere outro se precisa de:

Instalação em conexões com diâmetro nominal diferente de DN40
Uso em ambientes onde a temperatura do processo ultrapasse 150 °C
Aplicações em sistemas não compatíveis com o padrão de higiene especificado

APLICAÇÕES E USO

Sistemas de monitoramento de vazão na indústria alimentícia.
Processos que exigem conformidade com normas higiênicas e limpeza (CIP/SIP).
Aplicações industriais que necessitam de vedação resistente a produtos químicos e alta temperatura.

COMO ESCOLHER

Antes de comprar o Anel de Vedação FKM IFM E40542 para Sensor de Vazão SMF DN40, verifique estes pontos:

Quando utilizar o E40542

Utilize este anel exclusivamente para manutenções ou montagens de sensores de vazão IFM modelo SMF com conexão DN40 que operam em ambientes higiênicos.

Quando buscar alternativas

Busque outros modelos de vedação se o diâmetro da tubulação for diferente de DN40 ou se a aplicação exigir um material elastomérico diferente do FKM para compatibilidade química específica.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	FKM	Material elastômero resistente quimicamente.
Temperatura de operação	0...150 °C	Limite térmico de operação do material.

Dimensões
Diâmetro nominal	DN40 (1 1/2 polegadas)	Compatibilidade com padrão de tubulação.
Diâmetro interno	36 mm	Medida interna nominal.
Diâmetro externo	48,8 mm	Medida externa nominal.

Certificações e Padrões
Certificações	EC1935/2004, FDA, FCM JP, 3-A, Hygienic Cleanable	Conformidade para uso em ambiente alimentício.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (Componente mecânico)

Processo DN40 (1 1/2 polegadas)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor SMF DN40 em linha alimentícia	✓	O material FKM e as certificações 3-A e FDA atendem aos requisitos higiênicos.
Ambiente com temperatura de 160 °C	✗	O limite superior de temperatura do material é de 150 °C.
Tubulação DN25	✗	O anel é específico para o padrão dimensional DN40.

INSTALAÇÃO

Como instalar o Anel de Vedação FKM IFM E40542 para Sensor de Vazão SMF DN40

Despressurize a linha onde o sensor está instalado.
Desconecte o sensor de vazão SMF da tubulação.
Remova o anel de vedação antigo com cuidado para não riscar o alojamento.
Limpe a ranhura de vedação removendo resíduos e sujeira.
Lubrifique o novo anel com fluido compatível se necessário.
Posicione o novo anel e reconecte o sensor garantindo o aperto correto.

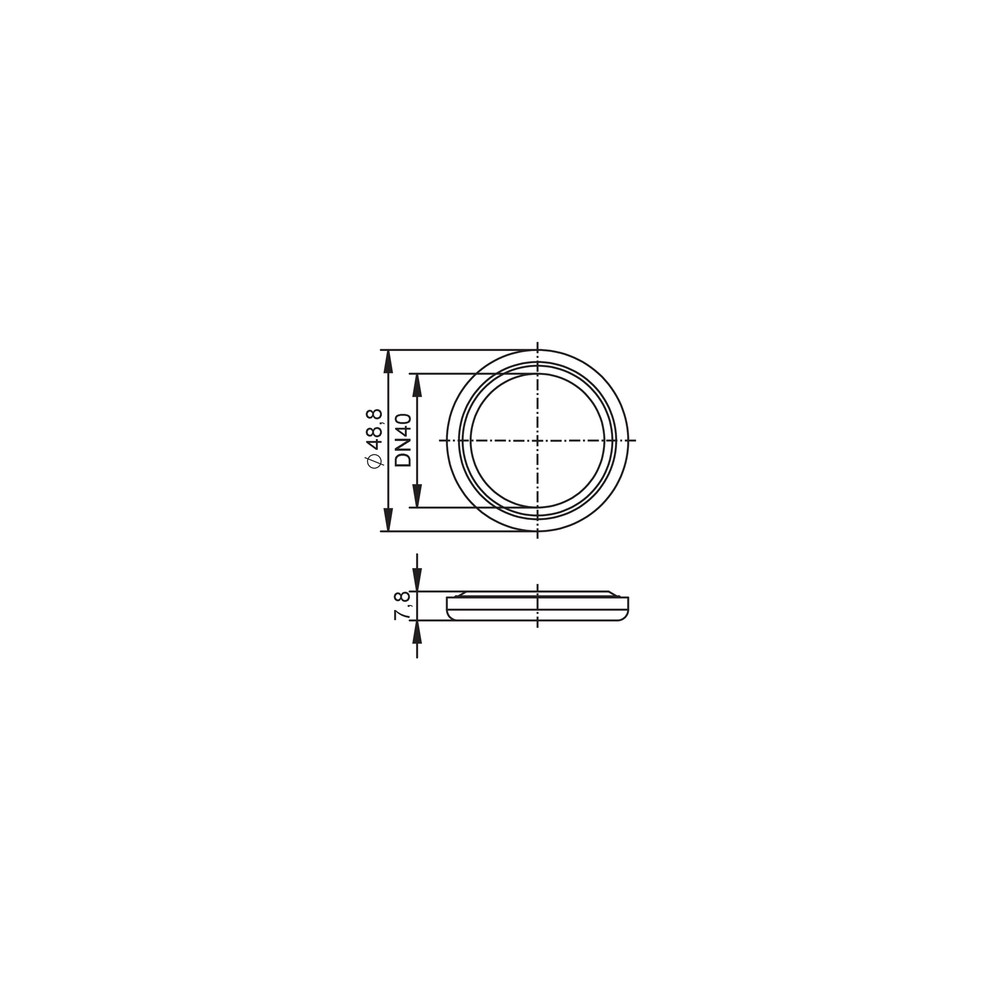

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de instalação do sensor.	Desgaste natural ou degradação química do material.	Inspecionar visualmente o anel em busca de cortes ou deformações.
Dificuldade de acoplamento entre o sensor e a tubulação.	Instalação incorreta ou desalinhamento da peça.	Verificar se o anel está corretamente encaixado no alojamento.
Ressecamento ou perda de elasticidade do elastômero.	Uso fora dos limites de temperatura especificados.	Verificar a temperatura do processo industrial no local.
Falha persistente de vedação após troca do anel.	Danos físicos na face da conexão.	Verificar se há riscos ou ranhuras na superfície metálica de contato.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico E40542 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este anel de vedação e em quais equipamentos ele é utilizado?

O anel de vedação FKM E40542 é um componente de vedação projetado especificamente para sensores de vazão SMF da IFM, possuindo diâmetro interno de 36 mm e externo de 48,8 mm.

Este componente atende a normas de higiene para indústria alimentícia?

Sim, ele é compatível com aplicações que exigem aprovações de higiene, incluindo normas como EC1935/2004, FDA, FCM JP e certificação 3-A.

Existem limitações de uso para este anel de vedação?

Ele não deve ser utilizado em aplicações que operam fora da faixa de temperatura de 0 a 150 °C ou em sistemas com diâmetros nominais diferentes de DN40.

Posso usar este anel em conexões de tamanho diferente de DN40?

Este produto não é compatível com vedações destinadas a tubulações que não sigam o padrão dimensional DN40 (1 1/2 polegadas).

Como identificar que o anel de vedação precisa ser substituído?

Sintomas como vazamento no ponto de conexão ou queda de pressão indicam falha na vedação, geralmente causados por desgaste natural ou degradação química do material FKM.

O que verificar antes de realizar a troca do anel?

Antes de substituir, verifique se há detritos na ranhura de alojamento e se a face de contato do sensor não apresenta riscos profundos que impeçam a vedação completa.

Este produto é vendido em kits ou como peça única?

Este item é fornecido em embalagens com 2 peças, sendo uma solução direta para manutenção preventiva do sensor de vazão SMF sem necessidade de comprar kits maiores.

Por que devo escolher o modelo original E40542 ao invés de um genérico?

A escolha entre este anel e outros modelos depende estritamente da compatibilidade com a linha SMF da IFM; componentes genéricos podem não garantir a mesma estanqueidade em processos higiênicos.

Quais cuidados devo ter durante a instalação deste anel?

A instalação exige que a ranhura do sensor esteja limpa e livre de resíduos; recomenda-se lubrificação adequada conforme compatível com o material FKM para evitar danos na montagem.

Qual a procedência deste componente?

O produto é fabricado pela IFM Electronic, seguindo rigorosos padrões de controle de qualidade para aplicações industriais e alimentícias.

GLOSSÁRIO TÉCNICO

FKM

Fluoroelastômero de alta performance, resistente a produtos químicos e altas temperaturas. (Ref.: Material)

DN40

Diâmetro Nominal de 40mm (aprox. 1 1/2 pol), padronização de tubulações industriais. (Ref.: Dimensao)

Hygienic Cleanable

Projeto geométrico que evita o acúmulo de resíduos e permite limpeza eficiente (CIP/SIP). (Ref.: Certificacoes)

FDA

Órgão regulador que certifica a segurança de materiais para contato com alimentos. (Ref.: Certificacoes)

3-A

Norma técnica para design higiênico de equipamentos em processamento de alimentos. (Ref.: Certificacoes)
