Anel de Vedação FKM IFM E40540 para Sensor SMF DN15

Pré-visualizar: E40540 IFM - Anel de Vedação FKM para Sensor de Vazão SMF DN15 30mm

E40540 IFM - Anel de Vedação FKM para Sensor de Vazão SMF DN15 30mm

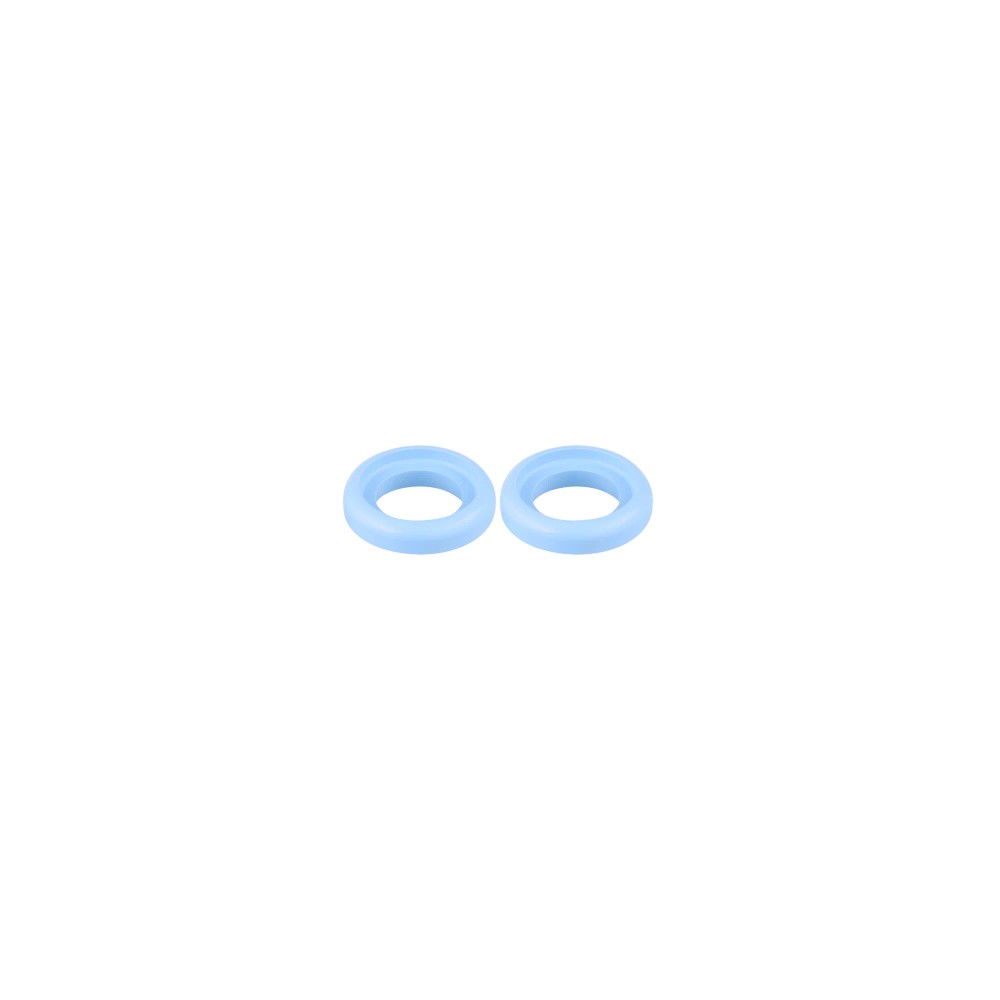

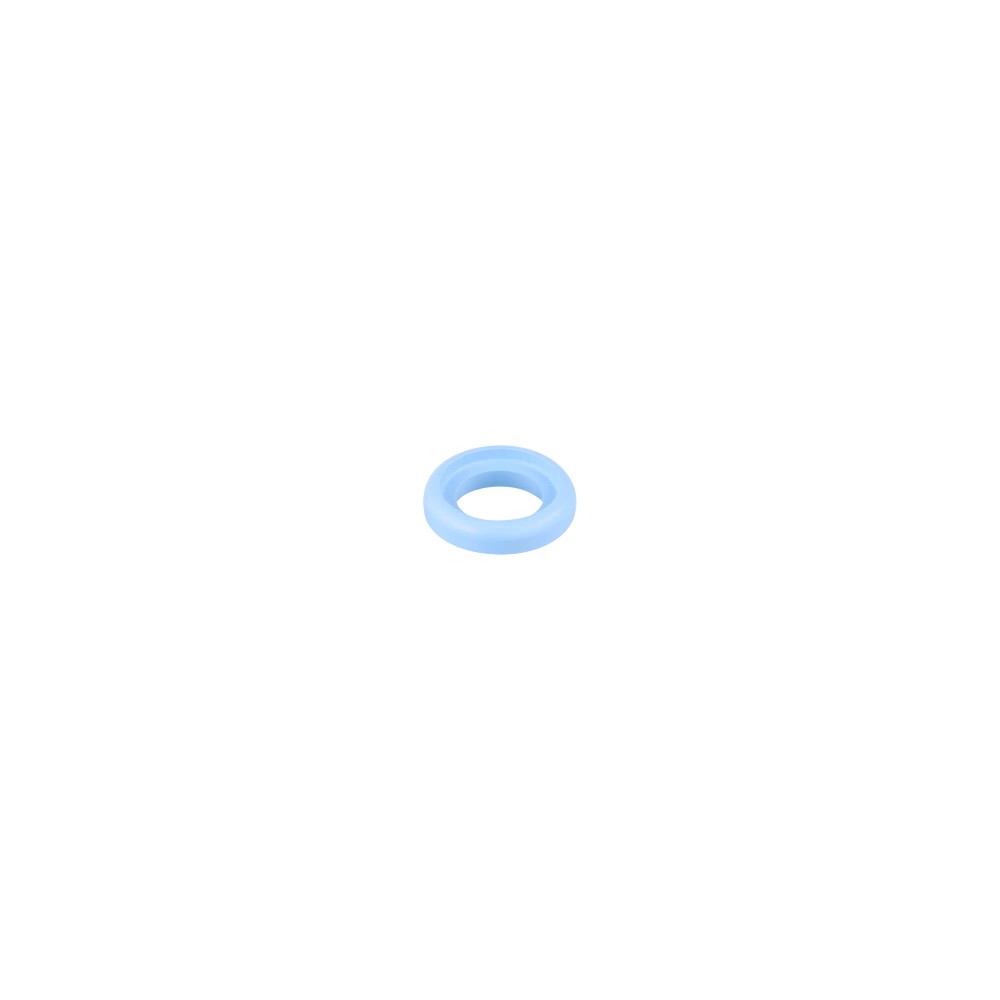

Imagem meramente ilustrativa

R$ 672,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40540
EAN: 4021179355483
NCM do produto: 39269069

Destaques do Produto Modelo E40540...mais

Fechar menu

Saiba mais sobre: "E40540 IFM - Anel de Vedação FKM para Sensor de Vazão SMF DN15 30mm"

Destaques do Produto

Modelo

E40540

Equipamento compatível informado

Sensor de vazão SMF

Dimensão nominal

DN15 (1/2″)

Material

FKM

Quantidade

2 peças por embalagem

Faixa de temperatura declarada

0 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40540 IFM – Anel de Vedação FKM para Sensor de Vazão SMF DN15, diâmetro externo de 30 mm

O IFM E40540 é um anel de vedação em FKM destinado ao sensor de vazão SMF. É especificado para DN15 (1/2″), com diâmetro externo de 30 mm e interno de 17,2 mm. A ficha informa faixa de operação de 0 a 150 °C e certificações relacionadas a aplicações higiênicas e de contato com alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40540
Tipo	Anel de vedação
Material	FKM
Modelo compatível informado	Sensor de vazão SMF
Dimensão nominal	DN15 (1/2″)
Diâmetro externo	30 mm
Diâmetro interno	17,2 mm
Faixa de temperatura de operação	0 a 150 °C
Quantidade na embalagem	2 peças
Certificações e características declaradas	EC 1935/2004, FDA, FCM JP, Hygienic Cleanable, 3-A, ADI-FREE e USP

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Reposição de anel de vedação em sensor de vazão SMF cuja configuração seja DN15 (1/2″) e corresponda às dimensões do E40540.
Aplicações em que o material FKM, a faixa declarada de 0 a 150 °C e as aprovações informadas atendam aos requisitos do processo.

⚠ Considere outro se precisa de:

Não selecione para uma configuração diferente de DN15 sem confirmar a compatibilidade no datasheet ou com o fabricante.
Não use fora da faixa de temperatura declarada de 0 a 150 °C.
A ficha não confirma compatibilidade com outros modelos de sensor ou equipamentos; valide a referência antes da instalação.

APLICAÇÕES E USO

Aplicação declarada: reposição de vedação em sensor de vazão SMF, na dimensão nominal DN15 (1/2″).
Aplicação declarada: sistemas higiênicos e indústria alimentícia e de bebidas, observadas as aprovações listadas na ficha e os requisitos do processo.
A operação é especificada entre 0 e 150 °C. A ficha não informa compatibilidade química com fluidos específicos; confirme essa condição para o meio de processo utilizado.

COMO ESCOLHER

Antes de comprar o E40540 IFM – Anel de Vedação FKM para Sensor de Vazão SMF DN15, diâmetro externo de 30 mm, verifique estes pontos:

Escolha o E40540 quando

A aplicação requer um anel para sensor de vazão SMF e a referência, a dimensão nominal DN15, as dimensões físicas e a faixa de temperatura declarada correspondem à instalação.

Verifique antes de escolher outra referência

Procure confirmação do fabricante se o sensor não for SMF, se a conexão não for DN15 ou se o processo exigir condições além da faixa de 0 a 150 °C. A ficha não informa compatibilidade com outros modelos nem condições químicas específicas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Anel de vedação	Classificação informada para o E40540.
Marca	IFM	Fabricante indicado na ficha.
SKU / Part Number	E40540	Código de identificação do produto.
GTIN	4021179355483	Código global de identificação informado.
Categoria	Acessórios	Categoria indicada nos dados do anúncio.
Quantidade na embalagem	2 peças	Quantidade declarada por embalagem.
Peso	11,9 g	Valor informado na ficha do produto.
NCM	3926.90.69	Classificação fiscal informada no cadastro.

Aplicação e compatibilidade mecânica
Modelo compatível informado	Sensor de vazão SMF	Aplicação/modelo declarado; a ficha não lista outros modelos compatíveis.
Dimensão nominal	DN15 (1/2″)	Dimensão nominal indicada para o anel.
Formato	Circular	Formato informado no cadastro.
Diâmetro externo	30 mm	Dimensão física declarada.
Diâmetro interno	17,2 mm	Dimensão física declarada.

Material e condições de operação
Material	FKM	Material especificado para o anel.
Faixa de temperatura de operação	0 a 150 °C	Limites de temperatura declarados na ficha; não há informação sobre compatibilidade química específica.

Aplicações higiênicas e conformidade
Aplicação informada	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicações declaradas no cadastro do produto.
Aprovações e características declaradas	EC 1935/2004, FDA, FCM JP, Hygienic Cleanable, 3-A, ADI-FREE e USP	Lista reproduzida conforme a ficha; confirme os requisitos específicos do processo e da norma aplicável.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E40540 é um anel de vedação, sem conexão elétrica especificada.

Processo Compatibilidade mecânica informada para sensor de vazão SMF DN15 (1/2″); confirme a referência e o alojamento do sensor antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Reposição em sensor de vazão SMF DN15, com alojamento correspondente ao E40540	✓	A ficha identifica o produto como anel de vedação para sensor de vazão SMF e informa dimensão nominal DN15.
Instalação em equipamento de outro modelo ou em dimensão nominal diferente	✗	A ficha não declara compatibilidade com outros modelos ou dimensões; confirme com o fabricante antes de utilizar.
Uso em processo dentro da faixa de temperatura de 0 a 150 °C	✓	Essa é a faixa de temperatura de operação informada para o produto; a compatibilidade química do fluido não está especificada.
Uso em temperatura abaixo de 0 °C ou acima de 150 °C	✗	A condição fica fora da faixa de temperatura declarada.

INSTALAÇÃO

Como instalar o E40540 IFM – Anel de Vedação FKM para Sensor de Vazão SMF DN15, diâmetro externo de 30 mm

Confirme que o sensor é da família SMF e que a configuração corresponde a DN15; consulte a documentação do equipamento.
Isole o processo e despressurize o conjunto conforme os procedimentos da instalação antes de abrir a conexão.
Remova o anel usado e verifique se o alojamento está limpo e sem danos visíveis.
Compare a peça de reposição com as dimensões e a referência indicadas na ficha do E40540.
Posicione o anel no alojamento correspondente, sem torcer ou deslocar a peça durante a montagem.
Remonte conforme as instruções do sensor e verifique a vedação em condições controladas de operação.

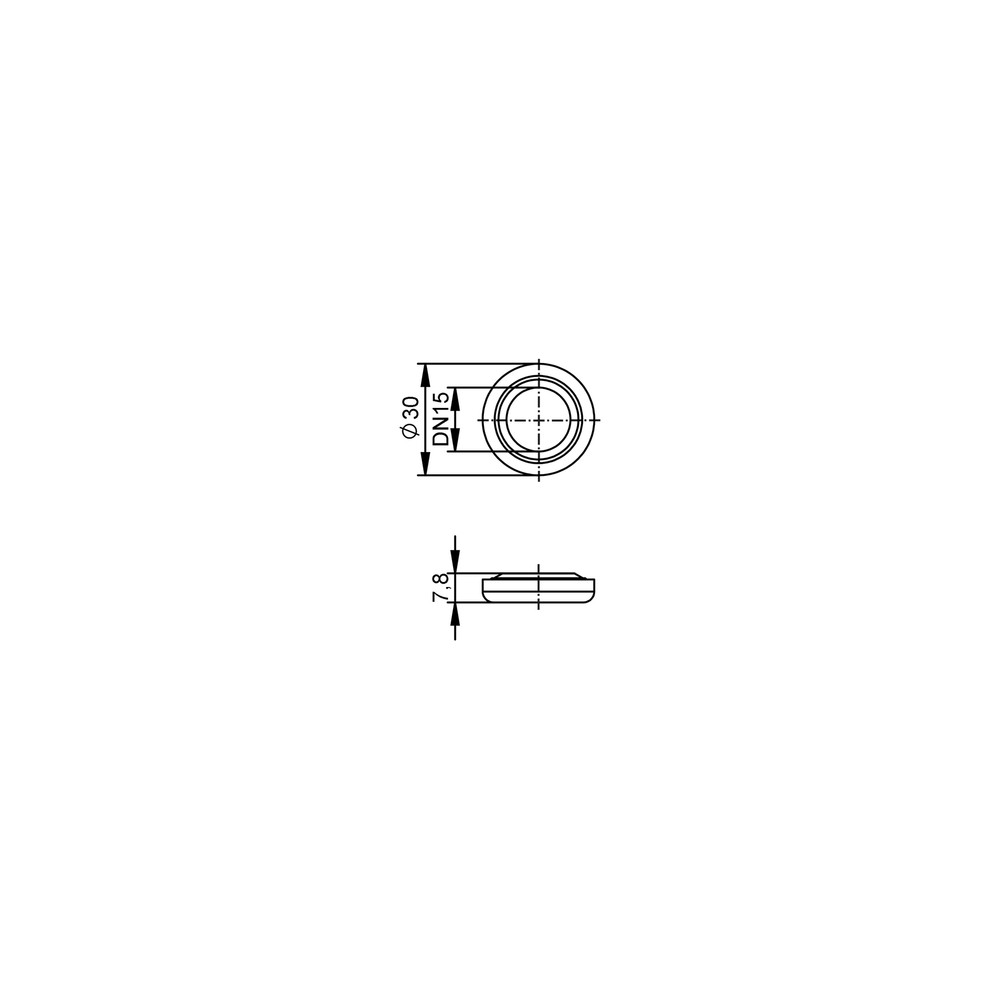

Desenho Dimensional

ACESSÓRIOS

2 anéis de vedação IFM E40540 por embalagem.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento após a montagem	Anel incorretamente posicionado, danificado ou incompatível com o alojamento.	Despressurize o conjunto e verifique o estado, o posicionamento e a correspondência da peça com a referência e a dimensão do sensor.
A peça não se acomoda no alojamento	Referência ou dimensão nominal diferente da exigida pelo sensor.	Confira o código E40540, a indicação DN15 e as dimensões no desenho do fabricante; valide o modelo do sensor.
Vedação perde desempenho durante a operação	Condição de temperatura fora da faixa declarada ou desgaste/dano da peça.	Compare a temperatura real do processo com a faixa de 0 a 150 °C e inspecione o anel após despressurizar.
Incompatibilidade percebida com o fluido do processo	Compatibilidade química específica não informada na ficha consultada.	Confirme com o fabricante a compatibilidade do FKM com o fluido, a concentração e as condições reais de operação antes de reutilizar ou substituir.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IFM E40540 (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40540 e para qual sensor ele serve?

É um anel de vedação em FKM indicado para sensor de vazão SMF na dimensão nominal DN15. Confirme a referência do sensor antes da compra.

O que vem na embalagem?

A ficha informa duas peças por embalagem. Não são informados outros acessórios.

Posso usar o E40540 em um sensor SMF de outra dimensão nominal?

A ficha especifica DN15 (1/2″). Para outra dimensão, confirme a referência correta com o fabricante.

Este anel serve para qualquer sensor de vazão ou para conexões elétricas?

Não há compatibilidade declarada com qualquer sensor de vazão: a aplicação informada é sensor SMF. O produto é um componente de vedação e não possui conexão elétrica especificada.

O que verificar se houver vazamento depois da troca?

Verifique o posicionamento e a integridade do anel e confirme se ele corresponde ao alojamento do sensor. Faça a inspeção com o conjunto isolado e despressurizado.

O que pode causar o anel não encaixar no sensor?

Uma diferença de referência, alojamento ou dimensão pode impedir o encaixe. Confira o código do sensor e a dimensão DN15 no datasheet e no desenho dimensional.

É melhor comprar este pacote ou procurar peças avulsas?

A embalagem é informada com duas peças. Se a necessidade for diferente dessa quantidade, confirme a forma de fornecimento com o fornecedor.

Quando devo escolher outro anel em vez do E40540?

Procure outra referência quando o sensor ou a dimensão exigida não corresponderem ao SMF DN15. A ficha não permite determinar qual outro modelo atende à aplicação.

Que cuidados devo ter ao instalar o anel?

Isole e despressurize o conjunto, limpe e inspecione o alojamento e evite torcer ou deslocar a peça durante a montagem. Siga também as instruções do sensor.

O que fazer se a temperatura do processo exceder a faixa informada?

Não considere o E40540 adequado com base na ficha para temperaturas abaixo de 0 °C ou acima de 150 °C. Consulte o fabricante para confirmar uma alternativa compatível.

GLOSSÁRIO TÉCNICO

FKM

Material elastomérico especificado para o anel E40540. (Ref.: material FKM)

DN15

Dimensão nominal indicada para o anel, correspondente a 1/2″ na ficha. (Ref.: dimensão nominal DN15)

Diâmetro externo

Medida externa do anel informada como 30 mm. (Ref.: diâmetro externo)

Diâmetro interno

Medida interna do anel informada como 17,2 mm. (Ref.: diâmetro interno)

Hygienic Cleanable

Característica declarada na ficha entre as aprovações e especificações do produto. (Ref.: especificações do E40540)
