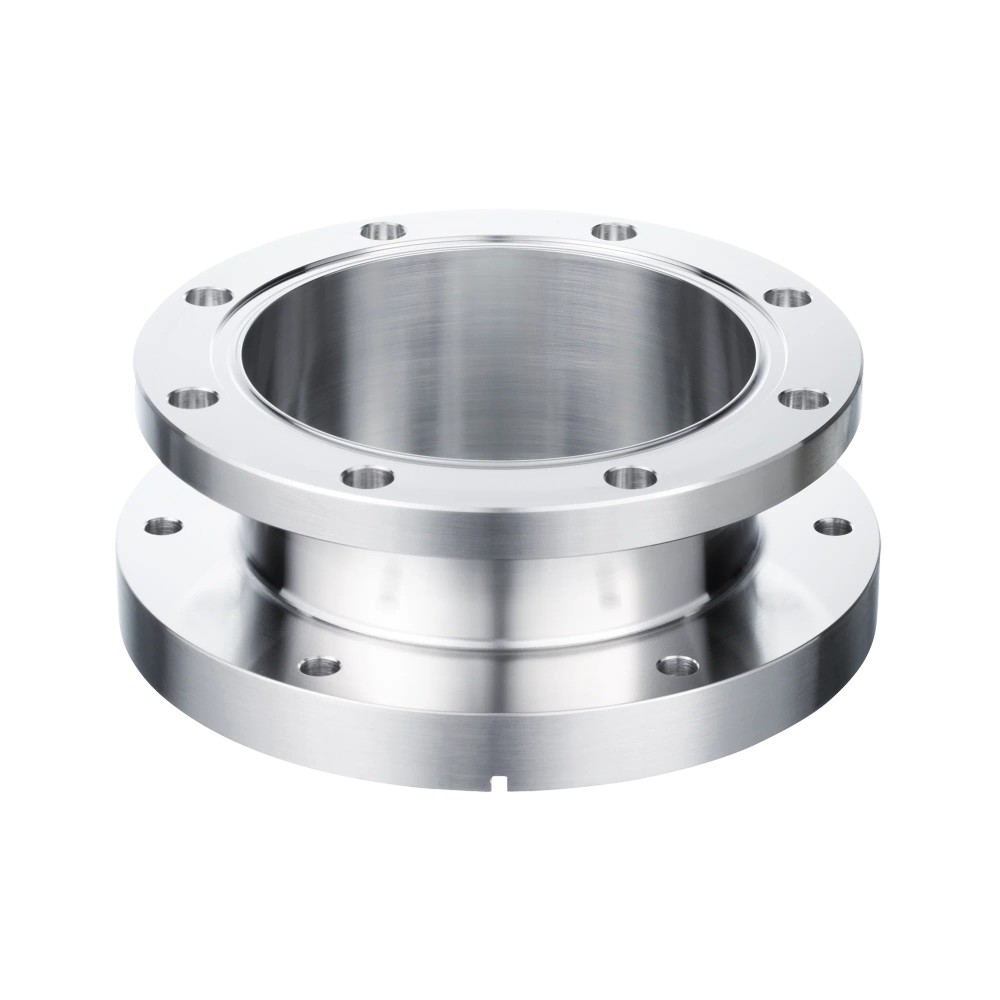

E40528 IFM - Adap. Flange DIN11864-2A P/ Sensor Vazão SMF DN150 Inox 316L 10bar

Imagem meramente ilustrativa

R$ 23.488,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40528
EAN: 4021179349949
NCM do produto: 90269090

Destaques do Produto Sensor associado...mais

Fechar menu

Saiba mais sobre: "E40528 IFM - Adap. Flange DIN11864-2A P/ Sensor Vazão SMF DN150 Inox 316L 10bar"

Destaques do Produto

Sensor associado

Sensor de vazão SMF

Conexão de processo

Flange asséptico DIN 11864-2A

Dimensão nominal

DN150 (6″)

Material

Aço inoxidável 1.4404/316L

Limite de pressão informado

10 bar

Tubulação padrão compatível

DIN EN 10357 série A, DIN 11866 série A ou DIN 11850 série 2

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de processo com flange asséptico DIN 11864-2A DN150 para sensor de vazão SMF ifm E40528

O ifm E40528 é um adaptador de processo com flange asséptico DIN 11864-2A, destinado à conexão de um sensor de vazão SMF à tubulação. É especificado para DN150 (6″) e fabricado em aço inoxidável 1.4404/316L. Suporta pressão de até 10 bar e tem superfície com rugosidade Ra < 0,4 µm.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E40528
Marca	ifm
Tipo	Adaptador de processo com flange asséptico
Norma da conexão de processo	DIN 11864-2A
Dimensão nominal	DN150 (6″)
Conexão do sensor	Flange de dispositivo específico da ifm
Material	1.4404 (aço inoxidável / 316L)
Resistência à pressão	10 bar / 1 MPa
Dimensões	Ø 228 mm / comprimento 83,9 mm
Rugosidade superficial	Ra < 0,4 µm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de um sensor de vazão SMF que utilize a flange de dispositivo específica da ifm, em uma linha DN150 com conexão de processo DIN 11864-2A.
Sistemas higiênicos e aplicações na indústria alimentícia e de bebidas, respeitando os limites de pressão e as condições de compatibilidade do fluido.
Tubulações nos padrões DIN EN 10357 série A, DIN 11866 série A ou DIN 11850 série 2, conforme indicado na ficha.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão de processo diferente de DIN 11864-2A ou para dimensão nominal diferente de DN150 sem confirmação de compatibilidade dimensional pelo fabricante.
Não utilizar acima de 10 bar, limite de pressão informado para o adaptador.
Não presumir compatibilidade química: a ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto em cada aplicação.

APLICAÇÕES E USO

Aplicação indicada: montagem de sensor de vazão SMF em linha de processo higiênica com conexão DN150 DIN 11864-2A, nas áreas alimentícia e de bebidas. Confirme a pressão de operação, limitada a 10 bar, e a compatibilidade do fluido com os materiais do produto.
Aplicação indicada: integração com tubulações dos padrões DIN EN 10357 série A, DIN 11866 série A ou DIN 11850 série 2, desde que a interface instalada corresponda à conexão do adaptador.
Possibilidade condicionada à validação da instalação: outros processos higiênicos que atendam às interfaces e limites informados. A ficha não especifica fluidos, temperaturas ou parâmetros de processo adicionais; consulte a documentação do fabricante antes de aplicar fora dos cenários explicitamente descritos.

COMO ESCOLHER

Antes de comprar o Adaptador de processo com flange asséptico DIN 11864-2A DN150 para sensor de vazão SMF ifm E40528, verifique estes pontos:

Escolha o E40528 quando

A instalação exigir adaptador asséptico DIN 11864-2A DN150 para sensor de vazão SMF com flange de dispositivo específica da ifm, dentro do limite de 10 bar e com tubulação compatível com os padrões indicados.

Confirme antes de selecionar

Verifique a dimensão nominal, a norma da conexão de processo, a interface mecânica do sensor, a pressão de operação e a compatibilidade do fluido com os materiais. A ficha não informa dimensões de outras versões nem compatibilidade com sensores de outras interfaces.

Busque confirmação do fabricante se

A linha operar fora das condições informadas, usar padrão de tubulação não listado ou exigir dados de montagem, vedação ou torque que não constam na ficha disponível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	ifm	Marca informada para o produto.
SKU / Part Number	E40528	Código de identificação do adaptador.
GTIN	4021179349949	Identificador comercial informado na ficha.
Categoria	Acessórios / adaptadores de processo	Classificação do produto no contexto do anúncio.
Tipo de produto	Adaptador de processo com flange asséptico DIN 11864-2A	Descrição funcional e de conexão do componente.
NCM	9026.90.90	Classificação fiscal informada no cadastro.

Aplicação e compatibilidade mecânica
Aplicação informada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação descritos no cadastro do produto.
Sensor associado	Sensor de vazão SMF	Modelo de sensor indicado como compatível na ficha.
Conexão do sensor	Flange de dispositivo específico da ifm	Interface mecânica indicada para acoplamento ao sensor.
Conexão de processo	Flange asséptico DIN 11864-2A	Padrão de conexão informado para a instalação na linha.
Dimensão nominal	DN150 (6″)	Dimensão nominal declarada para o adaptador.
Tubulação padrão compatível	DIN EN 10357 série A; DIN 11866 série A; DIN 11850 série 2	Padrões de tubulação listados como adequados para a conexão de processo.

Dados mecânicos e materiais
Material	1.4404 (aço inoxidável / 316L)	Material informado para o componente.
Formato do invólucro	Cilíndrico	Formato indicado no cadastro.
Dimensões	Ø 228 mm / comprimento 83,9 mm	Dimensões informadas para o produto.
Resistência à pressão	10 bar / 1 MPa	Limite de pressão informado na ficha; não exceder esse valor.
Rugosidade superficial	Ra < 0,4 µm	Característica superficial declarada para o adaptador.

Higiene, aprovações e condições de uso
Aprovações e características declaradas	FDA; FCM CN; FCM JP; 3-A; ADI-FREE; Hygienic Cleanable	Aprovações e características listadas no cadastro do produto.
Compatibilidade com o fluido	Verificar em todas as aplicações	A ficha orienta validar a compatibilidade entre o fluido e as substâncias do produto.
Diretiva de equipamentos sob pressão	A classificação depende da aplicação e deve ser realizada pelo usuário/operador	A ficha não atribui uma classificação universal ao produto; a avaliação depende das condições de uso.

Itens incluídos e embalagem
Material incluído	12 parafusos	Quantidade de parafusos indicada no cadastro.

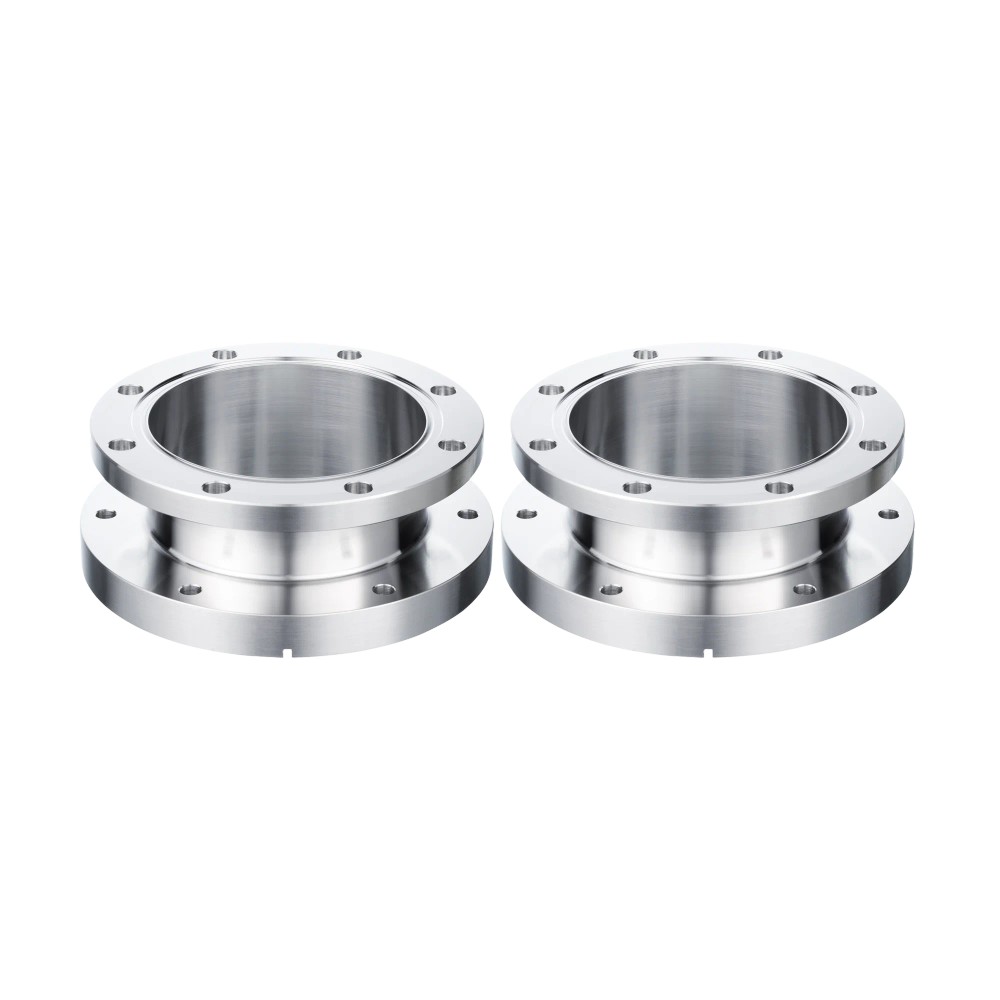

Unidades por embalagem	2 peças	Quantidade de peças por embalagem informada no cadastro; confirmar a composição do fornecimento para o pedido específico.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E40528 é um adaptador mecânico de processo; a ficha não especifica conexão elétrica ou protocolo de comunicação.

Processo Flange asséptico DIN 11864-2A, dimensão nominal DN150 (6″). Conexão do sensor por flange de dispositivo específica da ifm. Tubulações indicadas: DIN EN 10357 série A, DIN 11866 série A e DIN 11850 série 2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo específica da ifm, conexão de processo DN150 DIN 11864-2A e pressão dentro do limite informado.	✓	A ficha identifica o adaptador para sensor de vazão SMF, informa a conexão de flange específica da ifm, a norma DIN 11864-2A, DN150 e resistência à pressão de 10 bar.
Tubulação nos padrões DIN EN 10357 série A, DIN 11866 série A ou DIN 11850 série 2, com conexão de processo correspondente.	✓	Esses padrões de tubulação são listados na ficha como adequados para a conexão de processo.
Instalação com pressão superior a 10 bar.	✗	A resistência à pressão informada para o adaptador é 10 bar.
Conexão de processo diferente de DIN 11864-2A ou dimensão nominal diferente de DN150.	✗	A ficha deste SKU especifica DIN 11864-2A e DN150; não informa compatibilidade com outras normas ou dimensões.
Conexão elétrica ou protocolo de comunicação entre adaptador e sensor.	✗	O produto é um adaptador mecânico e a ficha não declara interfaces elétricas ou de comunicação.

INSTALAÇÃO

Como instalar o Adaptador de processo com flange asséptico DIN 11864-2A DN150 para sensor de vazão SMF ifm E40528

Confirme que o adaptador é o E40528 e que o conjunto requer DN150 e conexão de processo DIN 11864-2A.
Verifique que a interface do sensor é a flange de dispositivo específica da ifm indicada para o produto e que o sensor é um modelo SMF compatível.
Confira as dimensões de instalação no desenho dimensional e a correspondência com a tubulação antes da montagem.
Inspecione as superfícies de conexão e os componentes incluídos; utilize os 12 parafusos informados conforme a configuração prevista pelo fabricante.
Monte e aperte o conjunto de acordo com as instruções oficiais aplicáveis ao sensor e à conexão. A ficha disponível não informa torque de aperto ou sequência de montagem.
Antes de colocar em operação, confirme a pressão de serviço, a compatibilidade do fluido com os materiais e a classificação aplicável de equipamentos sob pressão; a ficha atribui essa avaliação ao usuário/operador.

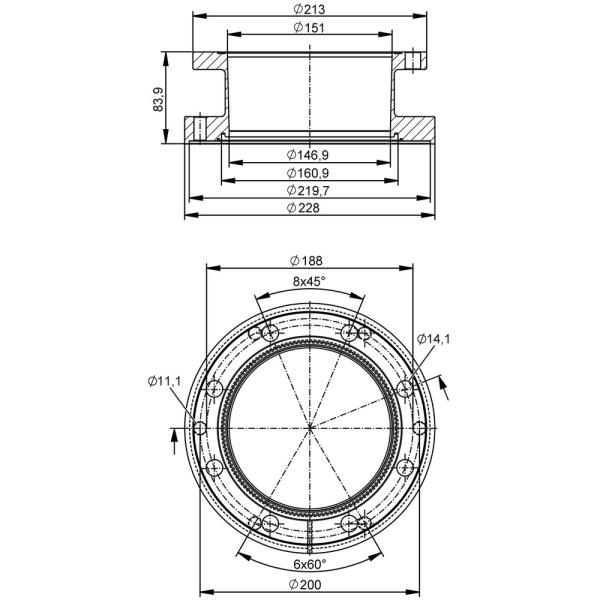

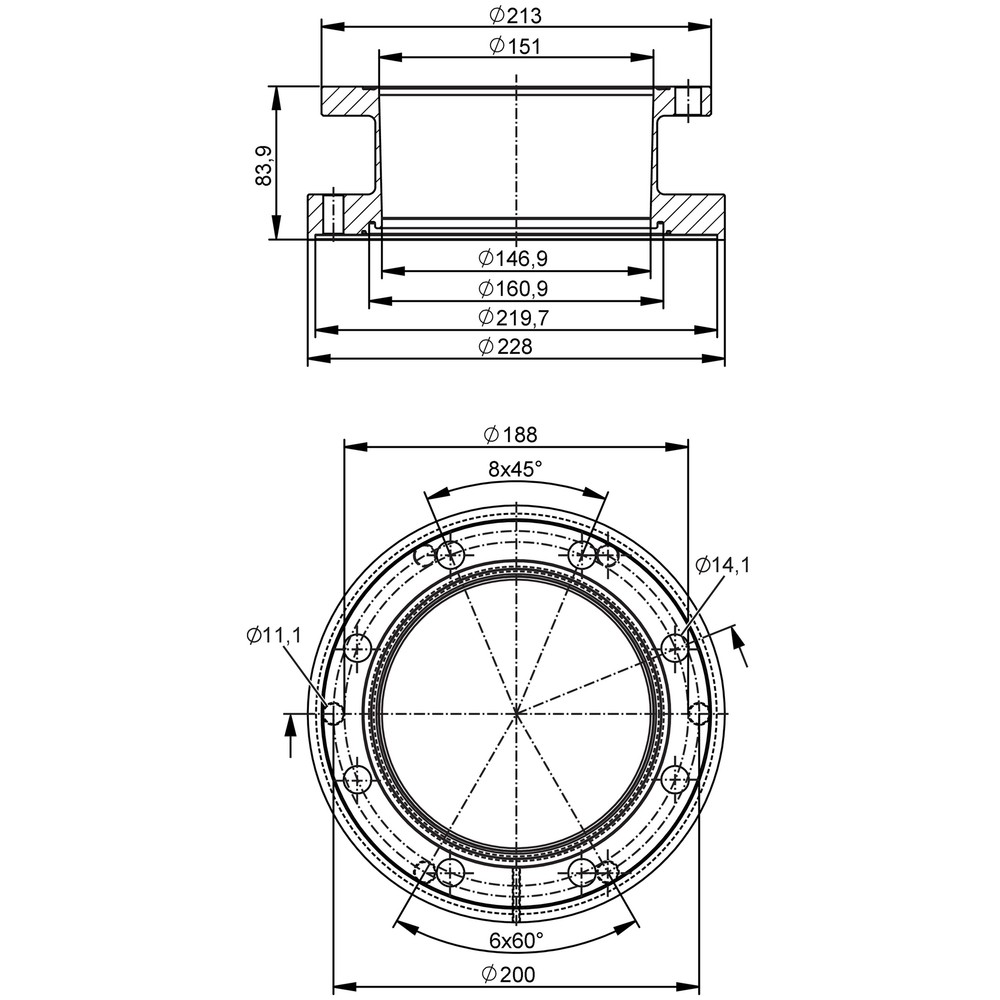

Desenho Dimensional

ACESSÓRIOS

12 parafusos (conforme informação de material incluído na ficha).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se encaixa na tubulação.	Possível divergência entre a conexão instalada e a especificação DN150 DIN 11864-2A ou entre o padrão da tubulação e os padrões listados.	Confira a identificação do adaptador, a dimensão nominal, o padrão da conexão e as dimensões do conjunto no desenho dimensional.
A interface do sensor não acopla ao adaptador.	Possível divergência entre a flange do sensor e a flange de dispositivo específica da ifm indicada para este produto.	Verifique o modelo do sensor e compare a interface mecânica com a documentação do sensor SMF e do adaptador.
Há vazamento na união após a montagem.	Possível desalinhamento, montagem inadequada ou incompatibilidade entre as superfícies de conexão; a ficha não especifica procedimento de vedação.	Despressurize o sistema conforme os procedimentos da instalação e inspecione alinhamento, superfícies e montagem segundo a documentação oficial aplicável.
O conjunto opera fora do limite de pressão ou apresenta incompatibilidade com o processo.	A pressão pode exceder 10 bar ou o fluido pode não ser compatível com as substâncias do produto.	Compare a pressão de serviço com o limite informado e valide a compatibilidade do fluido com o fabricante antes de retornar o conjunto à operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E40528 (PT-BR) (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40528 e para quem ele serve?

É um adaptador de processo com flange asséptico DIN 11864-2A DN150 para conexão de sensor de vazão SMF. Destina-se a instalações que correspondam à conexão de processo e à flange específica da ifm.

O que acompanha o produto?

O cadastro informa 12 parafusos e 2 peças por embalagem. Confirme a composição do fornecimento para o pedido específico, pois a ficha apresenta essas informações em campos distintos.

Posso usar o E40528 em uma linha acima de 10 bar?

Não conforme o limite informado: a resistência à pressão é de 10 bar. A ficha não declara operação acima desse valor.

Serve para qualquer sensor de vazão ou qualquer dimensão de tubulação?

A ficha indica sensor de vazão SMF com flange de dispositivo específica da ifm e dimensão nominal DN150. Não declara compatibilidade com outros sensores ou dimensões.

O conjunto não encaixa na linha; o que devo verificar antes de trocar o adaptador?

Confira se a linha é DN150 e se a conexão corresponde à DIN 11864-2A. Verifique também o padrão da tubulação, que deve corresponder aos padrões listados na ficha.

O sensor não acopla ao adaptador; qual pode ser a causa?

Uma causa provável é a diferença entre a flange do sensor e a flange de dispositivo específica da ifm. Confirme o modelo SMF e compare a interface mecânica com a documentação oficial.

Devo comprar este adaptador ou procurar uma versão avulsa diferente?

Selecione o E40528 quando forem necessários DN150, DIN 11864-2A e a conexão específica para sensor SMF indicada na ficha. Se algum desses requisitos divergir, confirme a versão correta com o fabricante; não há dados de outras versões nesta ficha.

O adaptador já inclui o sensor de vazão?

A ficha identifica o produto como adaptador e informa parafusos como material incluído; não lista um sensor entre os itens incluídos. Verifique separadamente a composição do fornecimento.

Que cuidados devo ter durante a instalação?

Confira as interfaces e dimensões antes da montagem e siga as instruções oficiais do conjunto. A ficha não informa torque de aperto ou sequência de montagem.

O que verificar se houver vazamento depois da instalação?

Despressurize o sistema conforme os procedimentos da instalação e confira alinhamento, superfícies de conexão e montagem. Consulte a documentação oficial para os procedimentos de vedação e aperto, que não são detalhados na ficha.

GLOSSÁRIO TÉCNICO

Flange asséptico

Tipo de conexão de processo indicado para este adaptador, conforme a norma DIN 11864-2A. (Ref.: conexão de processo)

DN150

Dimensão nominal da conexão de processo, também indicada como 6″ na ficha. (Ref.: dimensão nominal)

Aço inoxidável 316L

Designação associada ao material 1.4404 informado para o adaptador. (Ref.: material)

Parâmetro de rugosidade superficial; neste produto, o valor informado é Ra < 0,4 µm. (Ref.: característica da superfície)

ADI-FREE

Característica/aprovação listada na ficha do produto; consulte a documentação do fabricante para o escopo correspondente. (Ref.: aprovações e características declaradas)
