Adaptador Flange Asséptico IFM E40526

Pré-visualizar: E40526 IFM - Adaptador Flange Asséptico p/ Sensores SMF DIN11864-2A DN100 Inox 316L

E40526 IFM - Adaptador Flange Asséptico p/ Sensores SMF DIN11864-2A DN100 Inox 316L

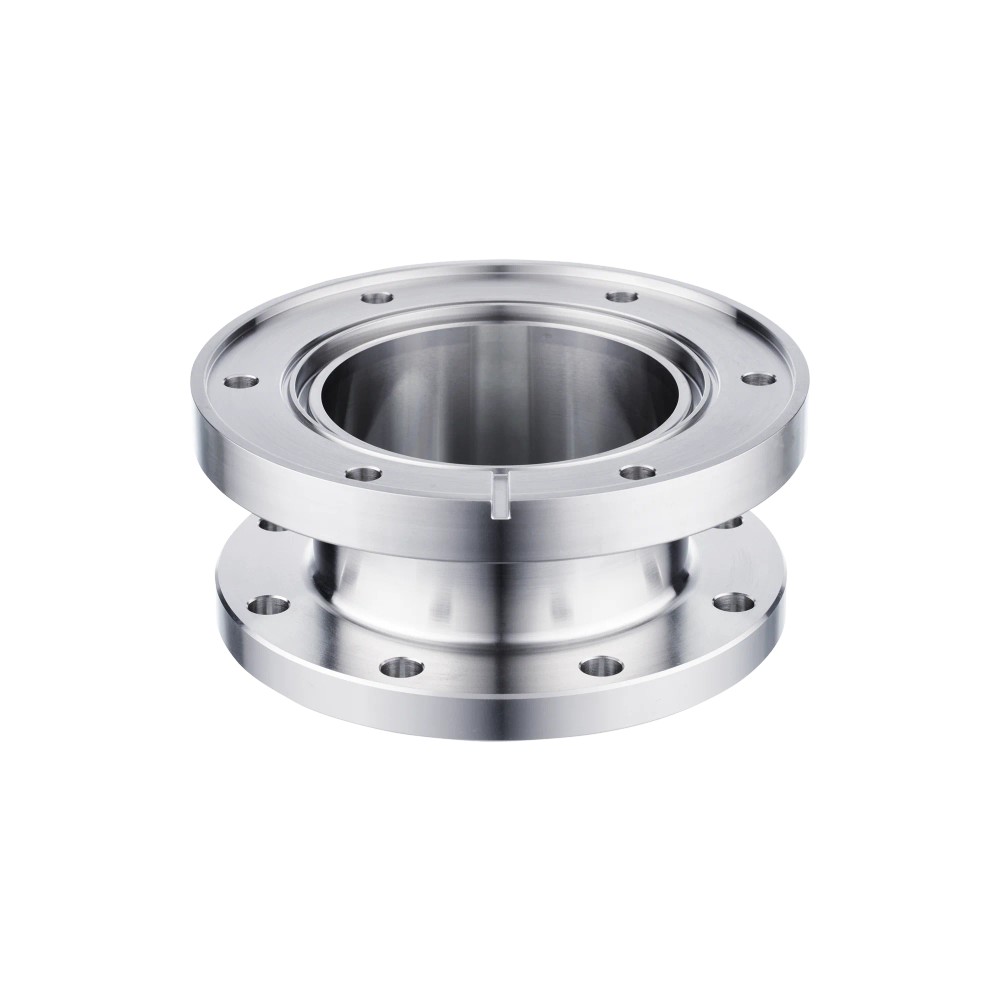

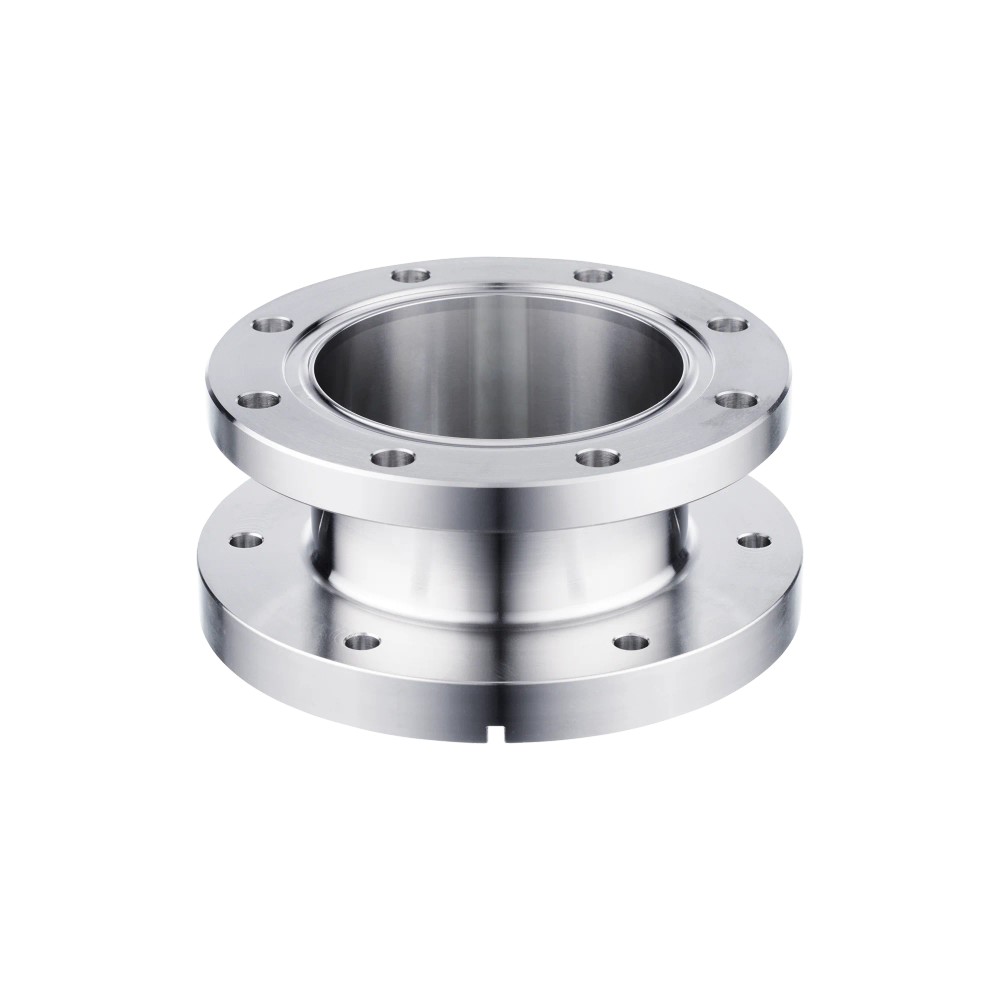

Imagem meramente ilustrativa

R$ 10.393,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40526
EAN: 4021179349925
NCM do produto: 90269090

Destaques do Produto Sensor previsto...mais

Fechar menu

Saiba mais sobre: "E40526 IFM - Adaptador Flange Asséptico p/ Sensores SMF DIN11864-2A DN100 Inox 316L"

Destaques do Produto

Sensor previsto

Sensor de vazão SMF

Padrão de flange

DIN 11864-2A

Dimensão nominal

DN100 (4 polegadas)

Pressão máxima informada

16 bar / 1,6 MPa

Material

Aço inoxidável 1.4404 (316L)

Quantidade por embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40526 IFM — Adaptador de flange asséptico para sensores de vazão SMF, DIN 11864-2A, DN100, aço inoxidável 316L

O IFM E40526 é um adaptador de processo com flange asséptico DIN 11864-2A, destinado à montagem de sensores de vazão SMF. Foi especificado para conexão nominal DN100 e é fabricado em aço inoxidável 1.4404 (316L). Suporta pressão de até 16 bar e possui superfície em contato com o produto com Ra < 0,4 μm. A ficha informa fornecimento em embalagem com duas peças e 12 parafusos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E40526
Aplicação indicada	Sensores de vazão SMF
Conexão de processo	Flange asséptico DIN 11864-2A
Dimensão nominal	DN100 (4 polegadas)
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	16 bar / 1,6 MPa
Dimensões	Ø 168 mm × comprimento 71,9 mm
Superfície em contato com o produto	Ra < 0,4 μm
Conteúdo informado	2 peças e 12 parafusos
Certificações e características declaradas	EC 1935/2004, FDA, FCM CN, FCM JP, 3-A, ADI-FREE e Hygienic Cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em conexão de processo com flange asséptico DIN 11864-2A, dimensão nominal DN100.
Aplicações em indústria alimentícia e de bebidas e em sistemas higiênicos, observando pressão, compatibilidade química e condições do processo.
Instalações em que sejam requeridos os materiais e atributos de superfície e certificações declarados para o E40526.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão de processo cuja geometria ou dimensão nominal não corresponda à flange DIN 11864-2A DN100; a ficha não declara compatibilidade com outros padrões ou dimensões.
Não exceder a resistência à pressão informada de 16 bar; verificar também as condições reais de operação e os requisitos aplicáveis ao sistema.
Não presumir compatibilidade com sensores diferentes do modelo/família SMF sem confirmação da interface mecânica específica da IFM.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensor de vazão SMF em processo com flange asséptico DIN 11864-2A DN100.
Aplicação declarada: sistemas higiênicos da indústria alimentícia e de bebidas; a ficha lista certificações e características relacionadas a esse tipo de instalação.
Condição de operação: a pressão não deve exceder 16 bar; a compatibilidade entre o fluido e o material deve ser avaliada para cada aplicação.
Possibilidade a validar: uso em linhas associadas às séries de tubulação DIN EN 10357 A, DIN 11866 A ou DIN 11850 série 2, conforme correspondência dimensional e requisitos do sistema. A ficha não confirma, por si só, a adequação a qualquer processo ou fluido específico.

COMO ESCOLHER

Antes de comprar o E40526 IFM — Adaptador de flange asséptico para sensores de vazão SMF, DIN 11864-2A, DN100, aço inoxidável 316L, verifique estes pontos:

Escolha o E40526 quando

O conjunto exigir flange asséptico DIN 11864-2A DN100 e a conexão do sensor corresponder à flange específica da IFM prevista para sensores de vazão SMF. Confirme pressão de operação até 16 bar e compatibilidade entre o fluido e os materiais.

Procure outra configuração quando

A tubulação ou o sensor exigir padrão, dimensão nominal ou interface mecânica diferente. A ficha não informa adaptadores para outras normas, tamanhos ou famílias de sensores; valide a configuração diretamente no datasheet e com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Adaptador de processo com flange asséptico DIN 11864-2A	Descrição do produto na ficha do fabricante.
Marca	IFM	Marca informada no anúncio.
Modelo / SKU / Part number	E40526	Identificação do produto.
GTIN	4021179349925	Código de identificação comercial informado.
Quantidade por embalagem	2 peças	Quantidade declarada por embalagem no conjunto de dados do produto.
Material incluído	12 parafusos	Acessórios incluídos conforme dados do produto.
Peso	7363,2 g	Peso informado no conjunto de dados do produto.
NCM	9026.90.90	Classificação fiscal informada no conjunto de dados; confirmar conforme operação aplicável.

Aplicação e compatibilidade mecânica
Aplicação declarada	Sensor de vazão SMF; indústria alimentícia e de bebidas; sistemas higiênicos	Aplicação descrita no anúncio e no conjunto de dados do produto.
Conexão de processo	Flange asséptico DIN 11864-2A	Padrão de conexão declarado para o adaptador.
Conexão do sensor	Flange de dispositivo específica da IFM	Interface mecânica do lado do sensor; indicada para sensor de vazão SMF.
Dimensão nominal	DN100 (4 polegadas)	Dimensão nominal declarada.
Tubulação padrão adequada	DIN EN 10357 séries A; DIN 11866 séries A; DIN 11850 séries 2	Padrões de tubulação relacionados na ficha para a conexão de processo; conferir a geometria do conjunto antes da montagem.

Dados mecânicos e materiais
Material	1.4404 (aço inoxidável / 316L)	Material declarado para o adaptador.
Dimensões	Ø 168 mm; comprimento 71,9 mm	Dimensões informadas na ficha; consultar o desenho dimensional para conferir a montagem.
Formato do invólucro	Cilíndrico	Característica física informada no conjunto de dados.
Resistência à pressão	16 bar / 1,6 MPa	Limite informado para o produto; não exceder e avaliar as condições do sistema.

Superfície e requisitos higiênicos
Rugosidade das superfícies em contato com o produto	Ra < 0,4 μm	Valor declarado para as superfícies que entram em contato com as substâncias.
Certificações e testes	EC 1935/2004; FDA; FCM CN; FCM JP; 3-A; ADI-FREE; Hygienic Cleanable	Declarações listadas na ficha do produto; confirmar requisitos específicos da aplicação e documentação aplicável.

Documentação e segurança de aplicação
Compatibilidade química	Deve ser verificada para cada aplicação	A ficha orienta verificar a compatibilidade entre o fluido e a substância do produto.
Diretiva de equipamentos sob pressão	A classificação depende da aplicação e deve ser realizada pelo usuário/operador	Orientação de segurança declarada na ficha; não constitui classificação universal do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40526 é um adaptador mecânico de processo, sem conexão elétrica ou protocolo de comunicação especificados.

Processo Flange asséptico DIN 11864-2A, DN100; conexão do sensor por flange de dispositivo específica da IFM, para sensor de vazão SMF.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com interface de flange específica da IFM e instalação de processo DIN 11864-2A DN100	✓	A ficha identifica o adaptador para sensor SMF e declara essa conexão de processo e dimensão nominal.
Linha com flange DIN 11864-2A DN100 e pressão de operação dentro do limite informado	✓	A ficha informa DN100 e resistência à pressão de 16 bar; a compatibilidade do fluido e as condições completas do sistema ainda precisam ser verificadas.
Sensor de outra família ou com interface mecânica diferente da flange específica da IFM	✗	A ficha especifica conexão de sensor por flange de dispositivo específica da IFM para sensores SMF; não declara compatibilidade com outras interfaces.
Instalação que exija conexão elétrica, alimentação ou protocolo fornecido pelo próprio adaptador	✗	O E40526 é um adaptador mecânico e a ficha não especifica função elétrica ou de comunicação.
Aplicação acima de 16 bar	✗	A resistência à pressão informada para o adaptador é 16 bar.

INSTALAÇÃO

Como instalar o E40526 IFM — Adaptador de flange asséptico para sensores de vazão SMF, DIN 11864-2A, DN100, aço inoxidável 316L

Confirme que o sensor é um modelo SMF cuja interface mecânica corresponde à flange específica da IFM indicada para o E40526.
Verifique que a conexão de processo da instalação é DIN 11864-2A DN100 e confira a geometria no desenho dimensional.
Confirme que pressão, fluido e condições de operação são compatíveis com os limites e materiais declarados; não exceda 16 bar.
Inspecione as superfícies de contato e os componentes antes da montagem; mantenha as condições higiênicas requeridas pelo processo.
Utilize os 12 parafusos informados como inclusos conforme a configuração de montagem prevista; a ficha fornecida não especifica torque de aperto.
Após a montagem, verifique o alinhamento, a fixação e a estanqueidade do conjunto conforme os procedimentos da instalação e do fabricante.

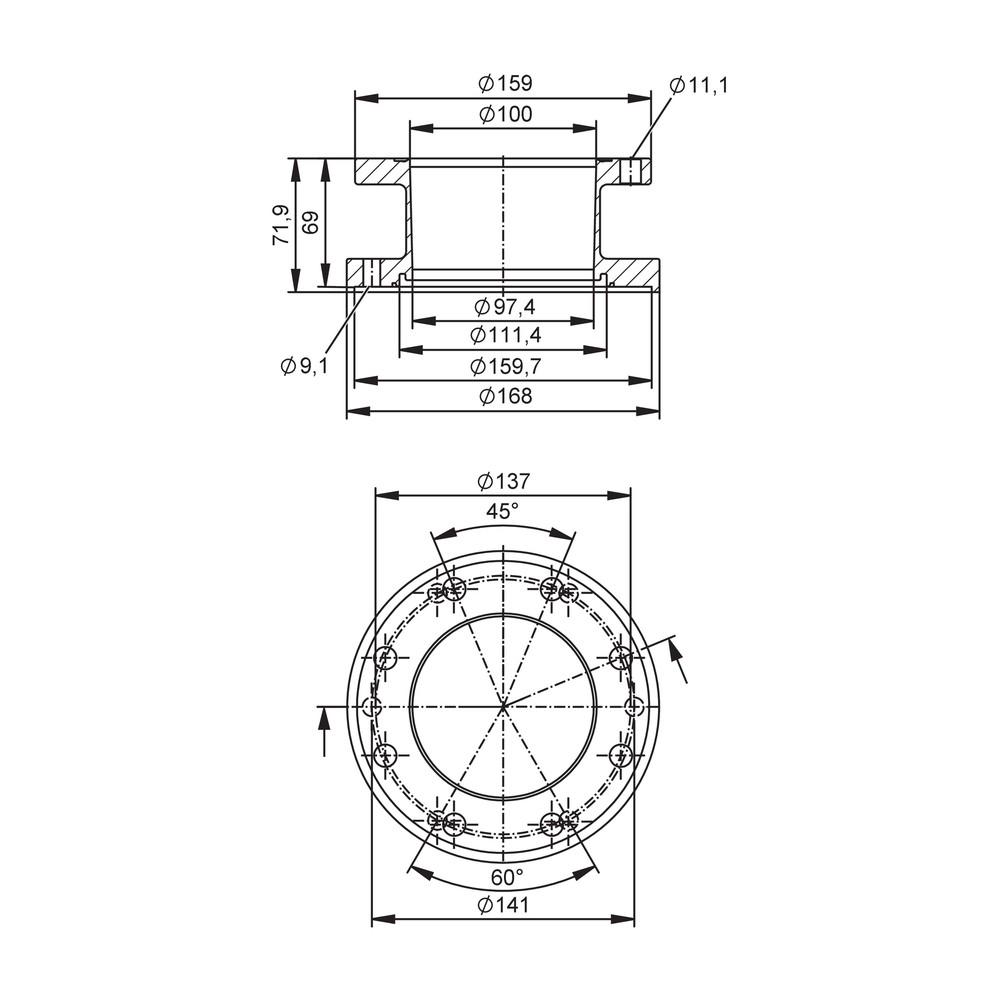

Desenho Dimensional

ACESSÓRIOS

12 parafusos incluídos, conforme dados do produto.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se alinha à conexão da tubulação.	Padrão de flange ou dimensão nominal diferente da conexão DIN 11864-2A DN100 especificada.	Confira a identificação da conexão e a dimensão nominal da tubulação e compare com o desenho dimensional do E40526.
O sensor não assenta corretamente no adaptador.	A interface mecânica do sensor não corresponde à flange de dispositivo específica da IFM prevista para sensores SMF.	Confirme o modelo do sensor e a interface mecânica no datasheet do sensor e do adaptador antes de substituir componentes.
Há vazamento ou perda de estanqueidade após a montagem.	Desalinhamento, fixação inadequada ou incompatibilidade entre as interfaces do conjunto; a ficha não informa torque de aperto.	Verifique alinhamento, assentamento das superfícies e montagem dos parafusos, seguindo as instruções específicas do fabricante para o conjunto.
O componente apresenta deterioração ou comportamento incompatível com o processo.	Possível incompatibilidade entre o fluido e os materiais ou operação fora das condições declaradas.	Compare o fluido e as condições de operação com os dados do material e o limite de pressão; consulte o fabricante para validar a compatibilidade química.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E40526 (PT-BR) (Datasheet) Desenho em escala do IFM E40526 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40526 e com qual sensor ele é usado?

É um adaptador de processo com flange asséptico DIN 11864-2A DN100, destinado a sensor de vazão SMF. A conexão do sensor é uma flange de dispositivo específica da IFM.

O que acompanha a embalagem do E40526?

Os dados do produto informam duas peças por embalagem e 12 parafusos incluídos. Confirme a configuração do fornecimento na documentação comercial aplicável.

Esse adaptador serve para qualquer sensor de vazão?

Não há compatibilidade universal declarada: a ficha indica sensor de vazão SMF e flange de dispositivo específica da IFM. Para outra família ou interface, confirme a compatibilidade mecânica com a IFM.

Posso usar o E40526 em uma linha com pressão acima de 16 bar?

A ficha informa resistência à pressão de 16 bar (1,6 MPa), portanto não se deve selecionar o adaptador para operação acima desse valor. Avalie também as condições do sistema e a classificação aplicável ao equipamento.

O que verificar se o adaptador não encaixa na tubulação?

Confira se a conexão é DIN 11864-2A e se a dimensão nominal é DN100. Compare a interface instalada com o desenho dimensional antes de substituir o componente.

O que pode causar vazamento depois de instalar o adaptador?

Desalinhamento, assentamento inadequado ou interfaces incompatíveis são causas possíveis. Inspecione o alinhamento e a fixação e siga o procedimento de montagem do fabricante, pois a ficha não fornece torque de aperto.

É melhor comprar o conjunto ou procurar peças avulsas?

A ficha informa fornecimento em embalagem com duas peças e 12 parafusos, mas não detalha a disponibilidade de componentes avulsos. Se precisar de uma configuração diferente, confirme o conteúdo e os códigos de reposição com a IFM.

Como escolher entre o E40526 e outro adaptador de flange?

Escolha o E40526 quando a instalação exigir DIN 11864-2A DN100 e a interface específica IFM para sensor SMF. Para outro padrão, dimensão ou sensor, compare as interfaces no datasheet e confirme a compatibilidade com o fabricante.

Quais cuidados devo tomar na instalação?

Confirme o padrão e a dimensão da conexão, a compatibilidade do sensor, do fluido e da pressão antes da montagem. Use o desenho dimensional e as instruções do fabricante para o procedimento de fixação.

O adaptador tem conexão elétrica ou exige ligação de cabos?

Não: o E40526 é um adaptador mecânico de processo e a ficha não especifica conexão elétrica, pinagem ou protocolo. A ligação elétrica, se aplicável, pertence ao sensor e deve ser verificada na documentação desse dispositivo.

GLOSSÁRIO TÉCNICO

Flange asséptico

Conexão de processo destinada a instalações higiênicas, definida neste produto pelo padrão DIN 11864-2A (Ref.: conexão de processo).

DN100

Dimensão nominal da conexão de processo, indicada como 4 polegadas na ficha (Ref.: dimensão nominal).

Aço inoxidável 1.4404

Material do adaptador, também identificado como aço inoxidável 316L (Ref.: material).

Parâmetro de rugosidade superficial; para as superfícies em contato com o produto, a ficha declara Ra < 0,4 μm (Ref.: característica da superfície Ra/Rz).

DIN 11864-2A

Norma indicada para a conexão de flange asséptico deste adaptador (Ref.: norma técnica e conexão de processo).
