Adaptador de Processo IFM E40525

Pré-visualizar: E40525 IFM - Adapt. Flange DIN11864-2A p/ Sensor SMF DN80 Inox 316L 16bar

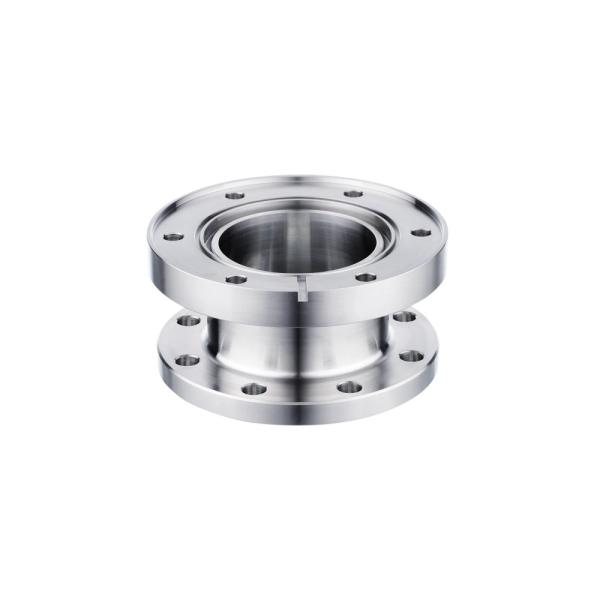

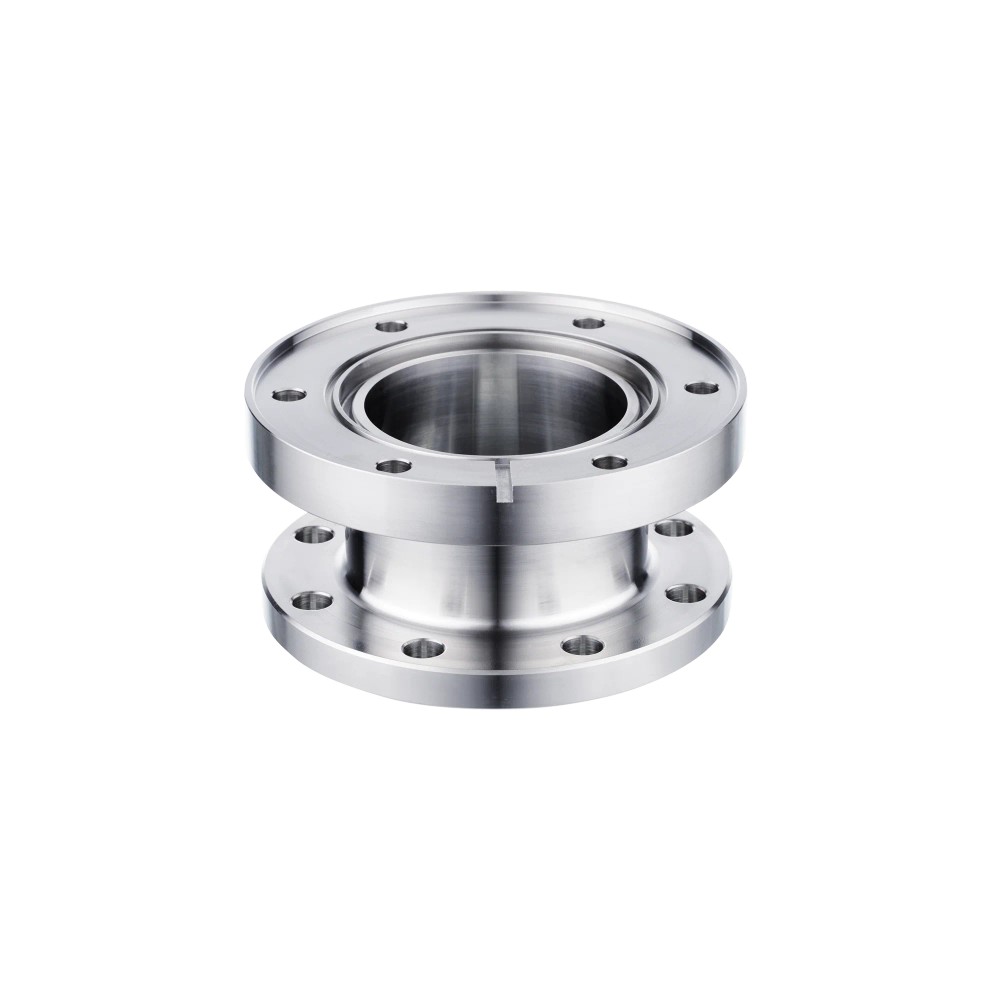

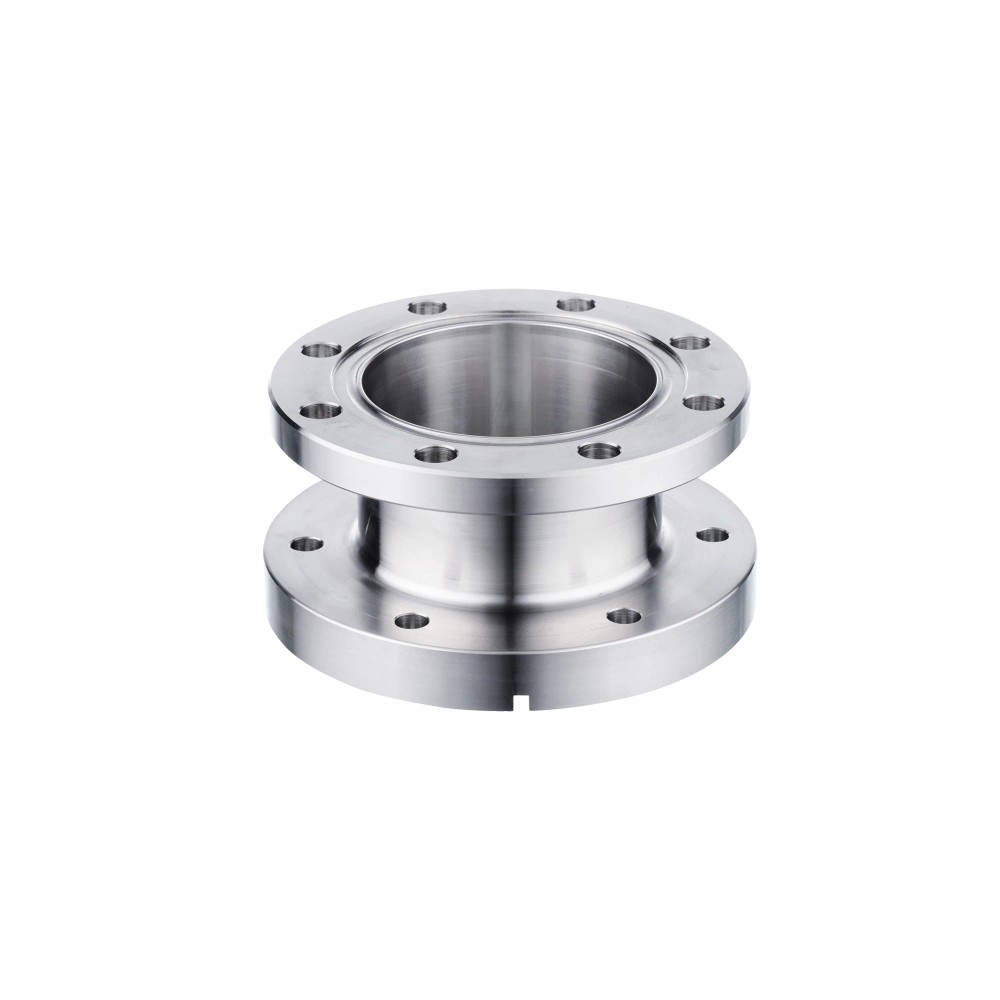

E40525 IFM - Adapt. Flange DIN11864-2A p/ Sensor SMF DN80 Inox 316L 16bar

Imagem meramente ilustrativa

R$ 9.924,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40525
EAN: 4021179349918
NCM do produto: 90269090

Destaques do Produto Sensor indicado...mais

Fechar menu

Saiba mais sobre: "E40525 IFM - Adapt. Flange DIN11864-2A p/ Sensor SMF DN80 Inox 316L 16bar"

Destaques do Produto

Sensor indicado

Sensor de vazão SMF

Conexão de processo

Flange asséptico DIN 11864-2A

Dimensão nominal

DN80 (3 polegadas)

Pressão máxima informada

16 bar / 1,6 MPa

Material do corpo

Aço inoxidável 1.4404 / 316L

Quantidade por embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de processo IFM E40525 com flange asséptico DIN 11864-2A, DN80, para sensor de vazão SMF, aço inoxidável 316L, 16 bar

O IFM E40525 é um adaptador de processo com flange asséptico DIN 11864-2A, destinado à conexão de um sensor de vazão SMF em instalações de processo higiênicas. Possui dimensão nominal DN80, corpo em aço inoxidável 1.4404 (316L) e resistência à pressão de 16 bar. A superfície tem rugosidade Ra < 0,4 μm e o produto é indicado para aplicações na indústria alimentícia e de bebidas e em sistemas higiênicos.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40525
Marca	IFM
Aplicação compatível informada	Sensor de vazão SMF
Conexão de processo	Flange asséptico DIN 11864-2A
Dimensão nominal	DN80 (3 polegadas)
Material	1.4404 (aço inoxidável 316L)
Resistência à pressão	16 bar / 1,6 MPa
Dimensões	Ø 139 mm / comprimento 67,9 mm
Rugosidade da superfície	Ra < 0,4 μm
Unidades por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em processo com conexão asséptica DIN 11864-2A e dimensão nominal DN80.
Instalações higiênicas para indústria alimentícia e de bebidas, respeitando a pressão informada de até 16 bar e verificando a compatibilidade do fluido com os materiais do produto.
Tubulações padrão indicadas na ficha: DIN EN 10357 séries A, DIN 11866 séries A ou DIN 11850 série 2.

⚠ Considere outro se precisa de:

Não selecionar para conexão de processo diferente de DIN 11864-2A sem confirmar a compatibilidade mecânica com o fabricante.
Não exceder a resistência à pressão informada de 16 bar; a classificação aplicável conforme a Diretiva de Equipamentos sob Pressão depende da aplicação e deve ser determinada pelo usuário ou operador.
Não presumir compatibilidade com sensores diferentes do sensor de vazão SMF indicado na ficha; confirme a conexão do sensor e o modelo antes da montagem.

APLICAÇÕES E USO

Aplicação comprovada na ficha: montagem de sensor de vazão SMF em sistemas higiênicos da indústria alimentícia e de bebidas, com conexão de processo DIN 11864-2A e dimensão nominal DN80.
Aplicação condicionada: conexão a tubulações padrão DIN EN 10357 séries A, DIN 11866 séries A ou DIN 11850 série 2, desde que a geometria e os requisitos de montagem da instalação correspondam ao adaptador.
Limitações: respeitar a resistência à pressão de 16 bar, verificar a compatibilidade do fluido com as substâncias do produto e determinar a classificação conforme a Diretiva de Equipamentos sob Pressão segundo a aplicação. Não há informação para especificar temperatura de operação ou compatibilidade com outros modelos de sensor.

COMO ESCOLHER

Antes de comprar o Adaptador de processo IFM E40525 com flange asséptico DIN 11864-2A, DN80, para sensor de vazão SMF, aço inoxidável 316L, 16 bar, verifique estes pontos:

Quando escolher o E40525

Escolha este adaptador quando a montagem exigir conexão asséptica DIN 11864-2A, dimensão DN80 e interface de sensor específica da IFM para sensor de vazão SMF. Verifique também os limites de pressão, a compatibilidade do fluido e a correspondência com a tubulação instalada.

Quando buscar outra configuração

Procure outro adaptador se a conexão de processo, a dimensão nominal ou a interface do sensor exigida pelo conjunto não corresponder às especificações do E40525. Para pressões acima de 16 bar ou fluidos cuja compatibilidade com as substâncias do produto não esteja confirmada, valide a aplicação com a IFM antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Identificação do fabricante informada na ficha.
Modelo / SKU / part number	E40525	Código de identificação do adaptador.
GTIN	4021179349918	Identificador comercial informado no anúncio.
Categoria	Acessórios; adaptadores de processo	Classificação do produto na ficha.
Quantidade por embalagem	2 peças	Quantidade indicada por embalagem.
Peso	5.730,8 g	Peso informado para o produto; a ficha de variantes também apresenta 5,73 g, valor divergente que deve ser confirmado com o fabricante antes de uso logístico.

Área de aplicação
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de uso descritos na ficha do produto.
Modelo de sensor	Sensor de vazão SMF	Modelo de sensor indicado para este adaptador.
Compatibilidade do fluido	Deve ser verificada em todas as aplicações	Instrução de segurança da ficha; considerar os materiais em contato com o fluido.

Conexões e dimensões de processo
Tipo de conexão de processo	Flange asséptico DIN 11864-2A	Norma e tipo de conexão de processo informados pelo fabricante.
Dimensão nominal	DN80 (3 polegadas)	Dimensão nominal do adaptador.
Tubulações padrão indicadas	DIN EN 10357 séries A; DIN 11866 séries A; DIN 11850 série 2	Padrões de tubulação indicados como adequados na ficha.
Conexão do sensor	Flange de dispositivo específica da IFM	Interface mecânica do adaptador para o sensor; não é uma especificação elétrica.
Forma	Cilíndrica com flanges circulares	Descrição da geometria do produto.
Dimensões	Ø 139 mm / comprimento 67,9 mm	Dimensões informadas na ficha; usar o desenho dimensional para conferir a montagem.

Materiais e acabamento higiênico
Material	1.4404 (aço inoxidável 316L)	Material do corpo informado pelo fabricante.
Acabamento	Polido	Acabamento informado na ficha.
Rugosidade da superfície	Ra < 0,4 μm	Característica de superfície declarada para o produto.
Certificações e conformidades informadas	EC1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE; hygienic cleanable	Declarações listadas na ficha; confirmar escopo e condições aplicáveis à instalação.

Limites de operação e conformidade
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado; não exceder esse valor.
Diretiva de Equipamentos sob Pressão	Classificação depende da aplicação	A ficha atribui ao usuário ou operador a determinação de uma possível classificação conforme a aplicação.

Dados elétricos e de comunicação
Conexão elétrica	Não especificada; produto mecânico	A ficha não apresenta alimentação, pinagem ou interface elétrica para o adaptador.
Protocolo de comunicação	Não especificado	Não há protocolo de comunicação declarado para este produto.

Itens incluídos
Parafusos	12 parafusos	Material incluído conforme a ficha do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40525 é um adaptador mecânico de processo. A conexão informada para o sensor é uma flange de dispositivo específica da IFM; a ficha não informa conexão elétrica, alimentação ou protocolo.

Processo Flange asséptico DIN 11864-2A, DN80 (3 polegadas). A conexão do sensor é uma flange de dispositivo específica da IFM, para sensor de vazão SMF. Tubulações padrão indicadas: DIN EN 10357 séries A, DIN 11866 séries A e DIN 11850 série 2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de vazão SMF em conexão de processo DIN 11864-2A, DN80	✓	A ficha identifica o produto para sensor de vazão SMF e informa conexão DIN 11864-2A e dimensão nominal DN80.
Instalação com pressão de processo de até 16 bar	✓	A resistência à pressão informada é 16 bar / 1,6 MPa; a adequação final depende das condições reais da aplicação.
Conexão a processo com norma ou dimensão diferente da indicada	✗	A ficha especifica DIN 11864-2A e DN80. Não há evidência de compatibilidade mecânica com outras conexões ou dimensões.
Conexão elétrica direta ou comunicação por protocolo	✗	O produto é um adaptador mecânico e a ficha não especifica conexão elétrica ou protocolo de comunicação.
Aplicação com fluido cuja compatibilidade com as substâncias do produto não foi verificada	✗	A instrução de segurança exige verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o Adaptador de processo IFM E40525 com flange asséptico DIN 11864-2A, DN80, para sensor de vazão SMF, aço inoxidável 316L, 16 bar

Confirme que o sensor é um modelo SMF compatível com a flange de dispositivo específica da IFM do adaptador.
Verifique que a conexão de processo requerida é DIN 11864-2A e que a dimensão nominal da instalação é DN80.
Consulte o desenho dimensional para conferir o espaço de montagem e as dimensões Ø 139 mm e comprimento 67,9 mm.
Antes da instalação, confira a compatibilidade do fluido com as substâncias do produto e os requisitos de pressão da aplicação.
Instale o conjunto usando os 12 parafusos incluídos e os procedimentos de montagem especificados pelo fabricante do sensor e da instalação; a ficha não informa torque de aperto.
Após a montagem, verifique o alinhamento das conexões, a fixação mecânica e a ausência de vazamentos conforme os procedimentos da planta, sem exceder 16 bar.

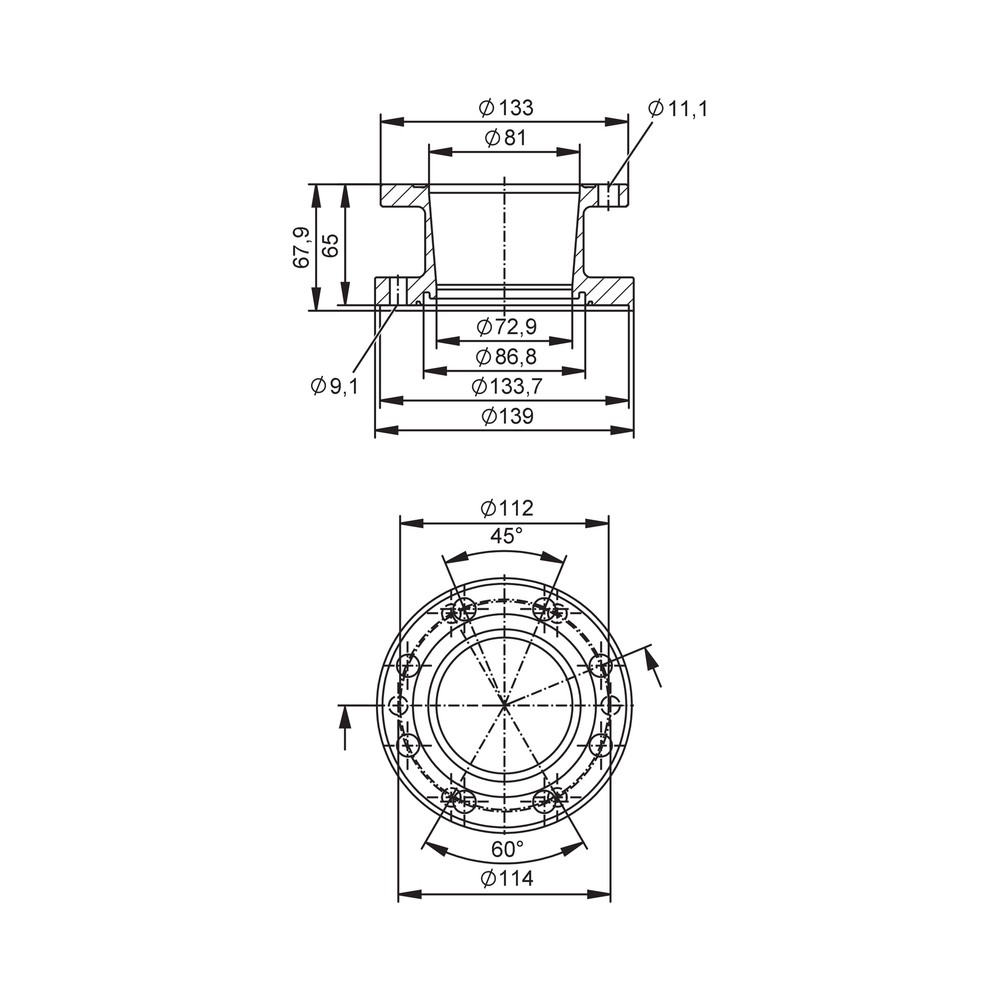

Desenho Dimensional

ACESSÓRIOS

12 parafusos incluídos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se fixa corretamente ao adaptador.	Possível incompatibilidade entre o modelo/interface do sensor e a flange de dispositivo específica da IFM, ou divergência nas dimensões de montagem.	Confirme o modelo do sensor como SMF e compare a interface e as dimensões com o desenho dimensional e a documentação do fabricante.
A conexão de processo não coincide com a tubulação instalada.	A instalação pode exigir norma de conexão ou dimensão diferente de DIN 11864-2A, DN80.	Confira a identificação da conexão da tubulação e a dimensão nominal; compare com a norma e as dimensões especificadas para o E40525.
Há vazamento após a montagem.	Possível desalinhamento, fixação inadequada ou incompatibilidade entre os componentes conectados; a ficha não especifica torque de aperto.	Inspecione o alinhamento e a montagem, confirme a compatibilidade das conexões e siga os procedimentos do fabricante para o conjunto instalado.
O conjunto apresenta falha ou condição não prevista durante o processo.	A pressão pode exceder o limite informado ou o fluido pode não ser compatível com as substâncias do produto.	Verifique a pressão de operação em relação ao limite de 16 bar e consulte a documentação do fabricante para validar a compatibilidade do fluido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40525 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40525 e com qual sensor ele é usado?

É um adaptador de processo com flange asséptico DIN 11864-2A, indicado na ficha para sensor de vazão SMF. Sua interface para o sensor é uma flange de dispositivo específica da IFM.

O que acompanha a embalagem?

A ficha informa 2 peças por embalagem e inclui 12 parafusos. Confirme com o fornecedor a distribuição dos itens por peça ou conjunto, caso isso seja relevante para a montagem.

O E40525 serve para conectar qualquer sensor de vazão?

Não há indicação de compatibilidade universal: a ficha informa aplicação com sensor de vazão SMF e flange de dispositivo específica da IFM. Para outro sensor, confirme a interface mecânica com o fabricante.

Posso usar o adaptador em uma conexão diferente de DIN 11864-2A ou DN80?

A ficha especifica DIN 11864-2A e DN80, portanto não confirma compatibilidade com outras normas ou dimensões. Compare a conexão instalada com o desenho dimensional antes de selecionar.

O sensor não encaixa no adaptador: o que devo verificar antes de trocar a peça?

Confirme que o sensor é um modelo SMF e que sua interface corresponde à flange específica da IFM. Em seguida, compare as dimensões e a montagem com o desenho dimensional do E40525.

O conjunto está vazando depois da instalação; qual pode ser a causa?

Uma possibilidade é desalinhamento ou incompatibilidade entre as conexões montadas. Verifique o alinhamento e a fixação e siga as instruções do fabricante para o conjunto; a ficha não fornece torque de aperto.

Devo comprar este adaptador ou procurar as peças separadamente?

A ficha registra o E40525 como produto com 2 peças por embalagem e informa 12 parafusos incluídos. Se precisar de uma quantidade ou composição diferente, confirme o conteúdo comercial com o fornecedor antes da compra.

Como confirmo se este é o adaptador certo para minha tubulação?

Confira se a conexão requerida é DIN 11864-2A e a dimensão nominal é DN80. A ficha também cita tubulações padrão DIN EN 10357 séries A, DIN 11866 séries A e DIN 11850 série 2.

Que cuidados devo tomar antes de instalar o E40525?

Verifique a compatibilidade do fluido com as substâncias do produto e confirme que a pressão não excede 16 bar. Use o desenho dimensional para conferir a montagem e consulte os procedimentos do fabricante, pois a ficha não informa torque de aperto.

O E40525 tem conexão elétrica ou protocolo de comunicação?

Não: trata-se de um adaptador mecânico de processo, e a ficha não especifica conexão elétrica, pinagem ou protocolo. A interface informada é a flange mecânica específica da IFM para o sensor.

GLOSSÁRIO TÉCNICO

Flange asséptico

Conexão mecânica de processo especificada para montagem em sistemas higiênicos.

DN80

Dimensão nominal indicada para a conexão de processo do adaptador.

Aço inoxidável 316L

Material identificado na ficha como 1.4404, usado no corpo do adaptador.

Rugosidade Ra

Parâmetro de acabamento superficial informado para a superfície do produto.

Resistência à pressão

Limite de pressão informado para o adaptador; deve ser considerado na seleção da aplicação.
