Adaptador de Processo IFM E40523

Pré-visualizar: E40523 IFM - Adaptador de Processo para Sensor de Vazão SMF DIN11864-2A DN50 Aço Inox

E40523 IFM - Adaptador de Processo para Sensor de Vazão SMF DIN11864-2A DN50 Aço Inox

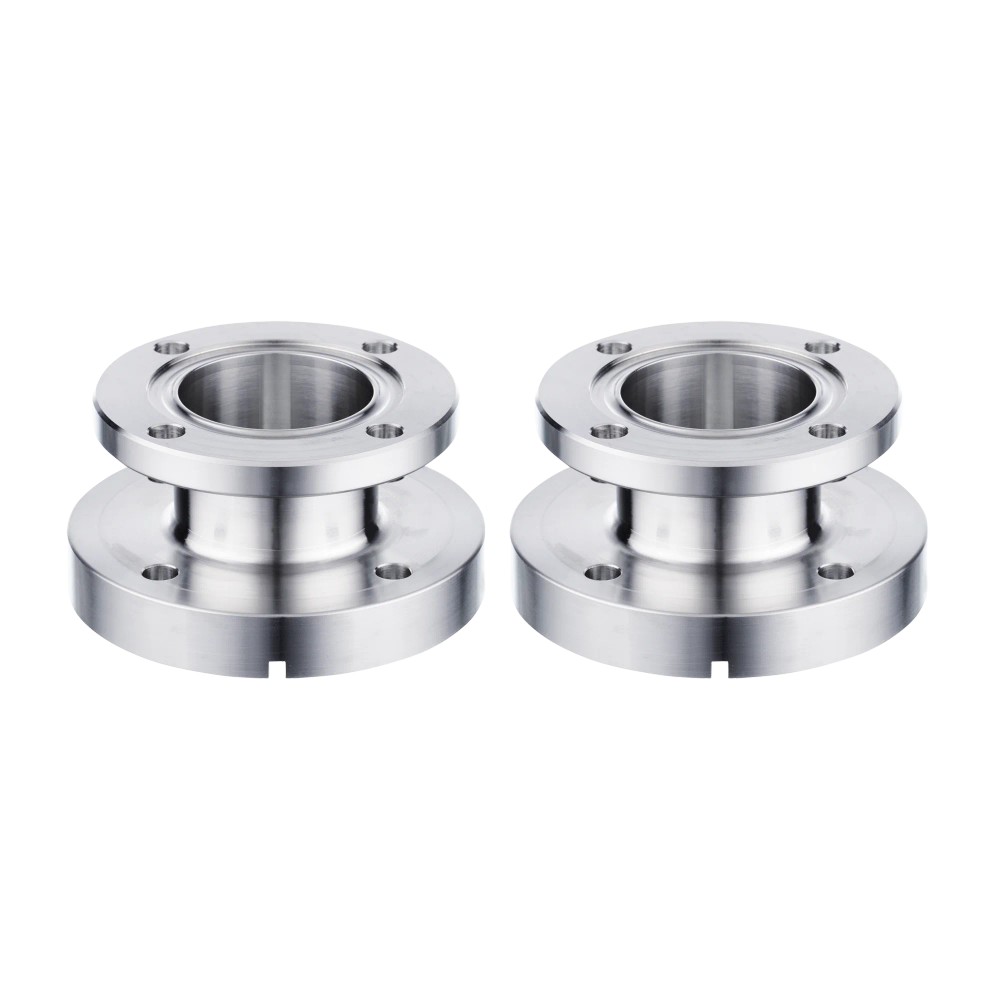

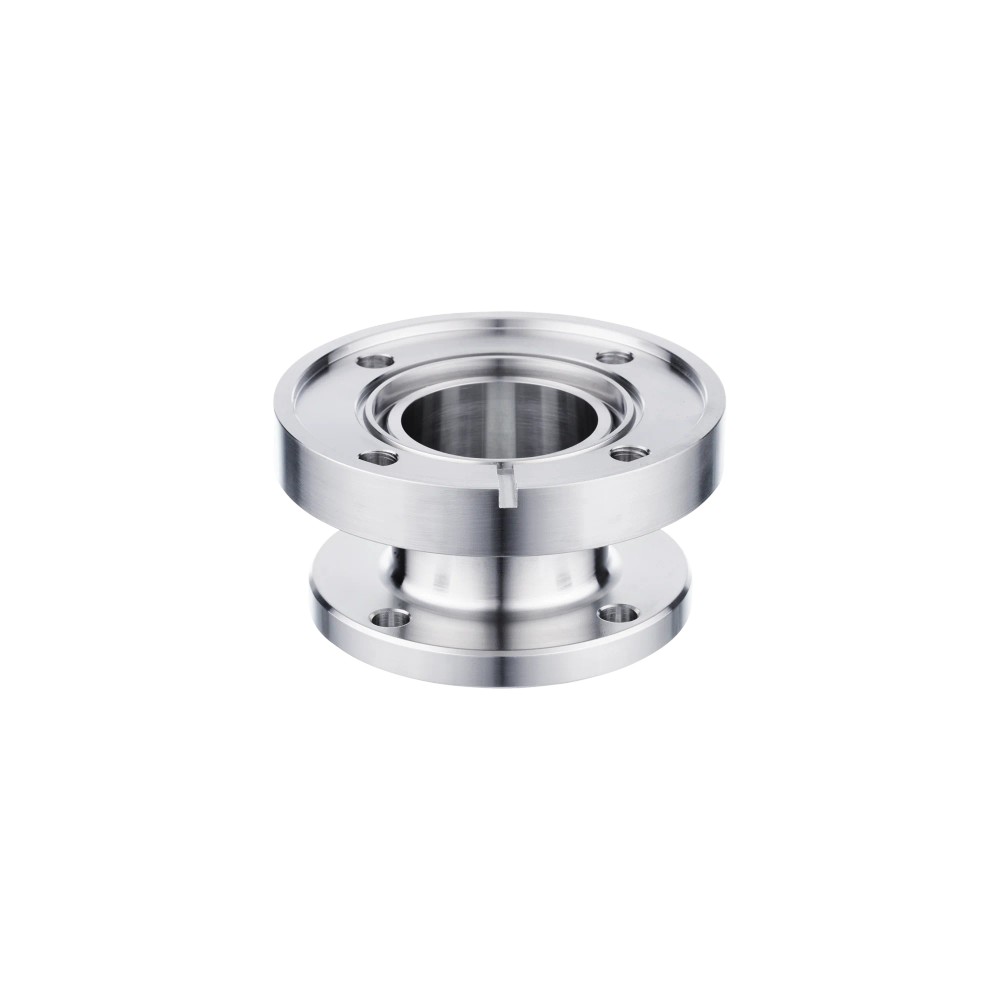

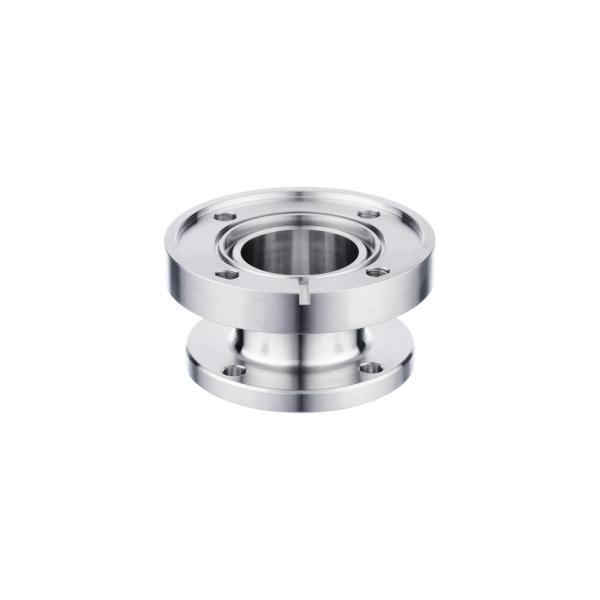

Imagem meramente ilustrativa

R$ 7.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40523
EAN: 4021179349895
NCM do produto: 90269090

Destaques do Produto Sensor compatível informado...mais

Fechar menu

Saiba mais sobre: "E40523 IFM - Adaptador de Processo para Sensor de Vazão SMF DIN11864-2A DN50 Aço Inox"

Destaques do Produto

Sensor compatível informado

Sensor de vazão SMF

Padrão da conexão de processo

DIN 11864-2A

Tamanho nominal

DN50 (2″)

Pressão máxima informada

16 bar / 1,6 MPa

Material

Aço inoxidável 1.4404 (316L)

Quantidade por embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo ifm E40523 ADAPT DIN11864-2A DN50 para Sensor de Vazão SMF

O ifm E40523 é um adaptador de processo com flange asséptico DIN 11864-2A, destinado à montagem de um sensor de vazão SMF em sistemas higiênicos. Possui conexão de processo DN50, conexão do sensor específica da ifm e construção em aço inoxidável 1.4404 (316L). A pressão máxima informada é 16 bar, e as superfícies em contato com o fluido têm rugosidade Ra < 0,4 μm.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	ADAPT DIN11864-2A DN50
SKU / Part Number	E40523
Sensor indicado	Sensor de vazão SMF
Conexão de processo	Flange asséptico DIN 11864-2A; DN50 (2″)
Conexão do sensor	Flange de dispositivo específico da ifm
Material	1.4404 (aço inoxidável / 316L)
Pressão máxima informada	16 bar / 1,6 MPa
Rugosidade das superfícies em contato com substâncias	Ra < 0,4 μm
Dimensões	Ø 109 mm; comprimento 55,9 mm
Conteúdo informado	2 peças e 8 parafusos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em processo com conexão de flange asséptico DIN 11864-2A DN50.
Aplicações alimentícias, de bebidas e sistemas higiênicos, conforme a aplicação indicada para o produto.
Instalações cuja pressão de operação não exceda 16 bar e que atendam aos requisitos de conexão e compatibilidade de materiais do processo.

⚠ Considere outro se precisa de:

Não selecionar para conexão de processo diferente de DIN 11864-2A DN50 sem confirmar a compatibilidade mecânica.
Não presumir compatibilidade com sensores que não sejam da linha SMF ou que não possuam a conexão de dispositivo específica da ifm indicada.
Não aplicar em condições acima de 16 bar; verifique também a compatibilidade entre o fluido e os materiais do produto.

APLICAÇÕES E USO

Uso indicado em instalações da indústria alimentícia e de bebidas e em sistemas higiênicos, para integrar um sensor de vazão SMF a uma conexão de processo DIN 11864-2A DN50.
Em processos com pressão de operação de até 16 bar, desde que a conexão, o fluido e os materiais sejam compatíveis com as condições reais da aplicação.
A ficha não especifica fluido, temperatura ou método de limpeza aplicável a cada instalação; confirmar esses parâmetros na documentação do fabricante e na validação do processo.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo ifm E40523 ADAPT DIN11864-2A DN50 para Sensor de Vazão SMF, verifique estes pontos:

Escolha o E40523 quando

A instalação exigir conexão de processo asséptica DIN 11864-2A DN50 e montagem de sensor de vazão SMF por meio da conexão de dispositivo específica da ifm. Confirme que a pressão não excede 16 bar e que o material é compatível com o fluido.

Verifique outra configuração quando

A conexão de processo necessária não for DIN 11864-2A DN50 ou o sensor não corresponder à interface específica da ifm para SMF. A ficha não informa adaptadores para outros padrões ou sensores; confirme a configuração com o fabricante antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm / ifm electronic	Identificação do fabricante informada na ficha.
Modelo	ADAPT DIN11864-2A DN50	Designação do adaptador de processo.
SKU / Part Number	E40523	Código de identificação do produto.
GTIN	4021179349895	Identificador comercial informado na ficha.
Categoria	Acessórios; adaptadores de processo	Classificação do produto.
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação informados no catálogo.
Sensor indicado	Sensor de vazão SMF	Modelo de sensor indicado para uso com o adaptador.

Conexões e compatibilidade mecânica
Conexão de processo	Flange asséptico DIN 11864-2A	Padrão da interface de processo informado.
Dimensão nominal	DN50 (2″)	Tamanho nominal da conexão de processo.
Conexão do sensor	Flange de dispositivo específico da ifm	Interface mecânica do lado do sensor.
Padrões de tubulação relacionados	DIN EN 10357 série A; DIN 11866 série A; DIN 11850 série 1; DIN 11850 série 2	Padrões indicados na ficha para a conexão de tubulação; conferir a configuração da instalação.

Materiais e higiene
Material	1.4404 (aço inoxidável / 316L)	Material informado para o adaptador; a compatibilidade com o fluido deve ser verificada em cada aplicação.
Rugosidade superficial	Ra < 0,4 μm	Valor informado para as superfícies que entram em contato com as substâncias.
Certificações e características declaradas	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE; Hygienic Cleanable	Declarações e certificações listadas na ficha do produto.

Limites de operação
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado; não exceder esse valor.
Compatibilidade química	Verificar a compatibilidade entre o fluido e as substâncias do produto	Instrução de segurança indicada na ficha para todas as aplicações.
Diretiva de equipamentos sob pressão	A possível classificação conforme DESP depende da aplicação e deve ser realizada pelo usuário / operador	A classificação não é determinada apenas pelo produto.

Dados mecânicos e logísticos
Diâmetro	109 mm	Dimensão informada para o produto.
Comprimento	55,9 mm	Dimensão informada para o produto.
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Peso	3.254,4 g	Peso informado nos dados do catálogo.
Quantidade por embalagem	2 peças	Quantidade informada para a embalagem.
Acessórios incluídos	8 parafusos	Itens indicados como incluídos na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não há conexão elétrica especificada: este produto é um adaptador mecânico de processo. A compatibilidade elétrica do sensor deve ser verificada separadamente na documentação do sensor SMF correspondente.

Processo Flange asséptico DIN 11864-2A, DN50 (2″); conexão do sensor por flange de dispositivo específico da ifm. Produto indicado para sensores de vazão SMF.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de vazão SMF na conexão de processo DIN 11864-2A DN50	✓	As conexões de processo e do sensor correspondem às interfaces informadas para o E40523.
Processo com pressão de operação de até 16 bar	✓	A resistência à pressão informada é 16 bar / 1,6 MPa; devem ser consideradas também as condições reais da aplicação.
Conexão de processo diferente de DIN 11864-2A DN50	✗	A ficha identifica a conexão do produto como DIN 11864-2A DN50 e não informa compatibilidade com outros padrões.
Sensor sem flange de dispositivo específico da ifm para a aplicação SMF	✗	A conexão do sensor é específica da ifm e o produto é indicado para sensor de vazão SMF; a compatibilidade com outras interfaces não está informada.
Seleção com base apenas em compatibilidade elétrica ou protocolo	✗	O E40523 é um adaptador mecânico e não possui dados de conexão elétrica ou comunicação.

INSTALAÇÃO

Como instalar o Adaptador de Processo ifm E40523 ADAPT DIN11864-2A DN50 para Sensor de Vazão SMF

Confirme que a conexão de processo da instalação é DIN 11864-2A DN50 e que a interface do sensor corresponde à conexão específica da ifm para SMF.
Verifique a compatibilidade do fluido com os materiais do produto e confirme que a pressão de operação não ultrapassa 16 bar.
Inspecione as faces de contato e os componentes antes da montagem; mantenha as superfícies destinadas ao contato com o fluido protegidas contra danos e contaminação.
Posicione o adaptador alinhado à conexão de processo, sem forçar o encaixe; a ficha não informa torque ou sequência de aperto.
Instale o sensor SMF pela conexão específica da ifm e utilize os parafusos incluídos conforme as instruções de montagem aplicáveis do fabricante.
Após a montagem, verifique o assentamento das conexões e a estanqueidade conforme o procedimento validado da instalação; não opere fora dos limites especificados.

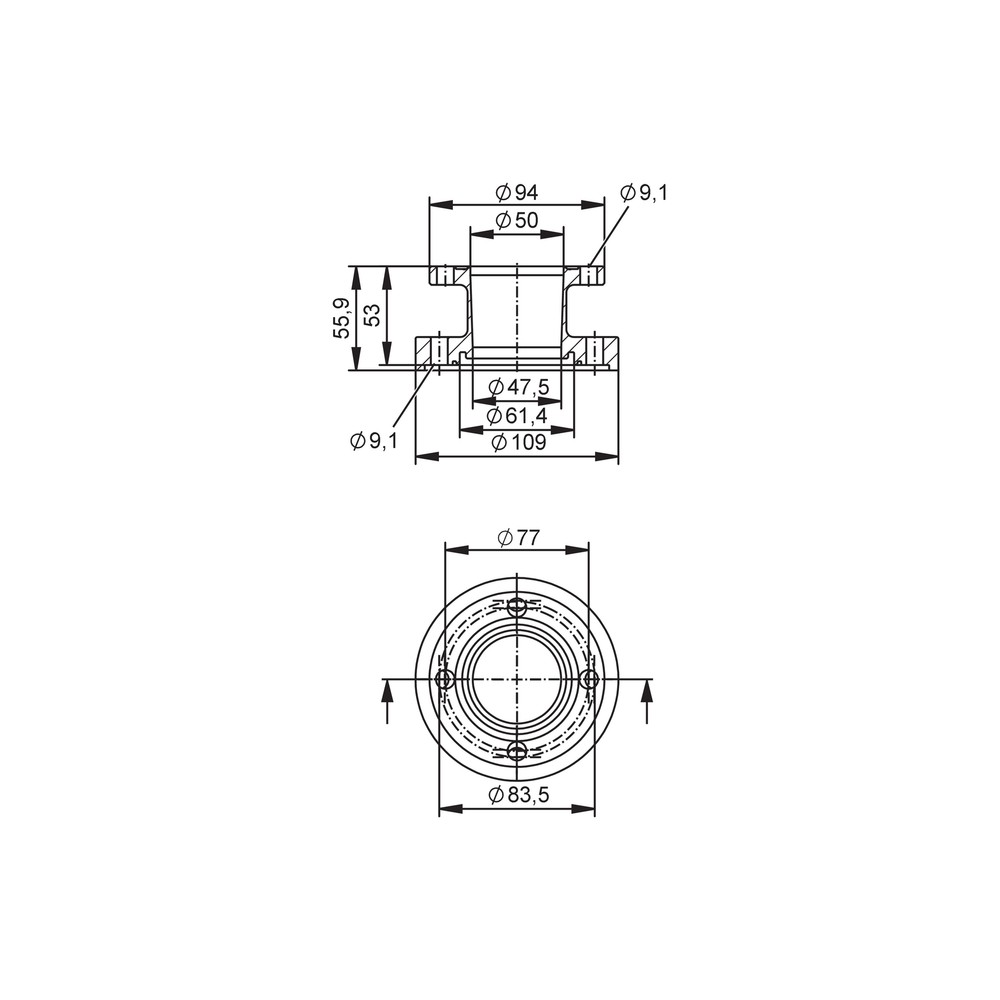

Desenho Dimensional

ACESSÓRIOS

8 parafusos incluídos; embalagem informada com 2 peças.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não assenta na conexão da tubulação.	Padrão ou tamanho nominal da conexão não corresponde à interface DIN 11864-2A DN50.	Confira a identificação da conexão e o tamanho nominal da tubulação em relação à especificação do adaptador.
O sensor não encaixa ou não pode ser fixado ao adaptador.	A interface do sensor pode não corresponder ao flange de dispositivo específico da ifm previsto para SMF.	Verifique o modelo do sensor e a interface mecânica na documentação do sensor e do adaptador.
Há vazamento na conexão após a montagem.	Possível desalinhamento, assentamento inadequado ou incompatibilidade entre os componentes da conexão.	Inspecione alinhamento e superfícies de contato e confira se a conexão montada corresponde ao padrão especificado; siga o procedimento do fabricante.
O conjunto apresenta deformação ou falha após pressurização.	A pressão de operação pode ter excedido o limite informado ou as condições de aplicação podem não ser compatíveis.	Compare a pressão real do processo com o limite de 16 bar e verifique as condições de operação e a compatibilidade do fluido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40523 — PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador ifm E40523 e para quem ele serve?

É um adaptador de processo com flange asséptico DIN 11864-2A DN50, indicado para sensor de vazão SMF. É destinado a aplicações alimentícias, de bebidas e sistemas higiênicos.

O que acompanha o E40523?

A ficha informa embalagem com 2 peças e 8 parafusos. Confirme a configuração efetiva da embalagem na documentação comercial do item.

O E40523 serve para qualquer sensor de vazão?

Não é possível afirmar compatibilidade universal: a ficha indica sensor de vazão SMF e conexão de dispositivo específica da ifm. Para outro sensor, confirme a interface com a documentação do fabricante.

Posso usar este adaptador em uma conexão que não seja DIN 11864-2A DN50?

A ficha especifica flange asséptico DIN 11864-2A DN50. Não há compatibilidade declarada com outros padrões ou tamanhos, portanto verifique a interface necessária antes de selecionar.

O sensor não encaixa no adaptador; o que devo conferir antes de trocar a peça?

Confira se o sensor é SMF e se possui a conexão de dispositivo específica da ifm indicada para o E40523. Compare também a referência do adaptador com a documentação do sensor.

A conexão está vazando depois da instalação; o que devo verificar?

Verifique o alinhamento, o assentamento das superfícies e se as interfaces montadas correspondem ao padrão e ao tamanho especificados. Siga o procedimento de montagem do fabricante; a ficha não fornece torque de aperto.

Devo comprar o E40523 ou procurar as peças avulsas?

A ficha informa embalagem com 2 adaptadores e 8 parafusos, mas não especifica a disponibilidade de peças avulsas. Se precisar de uma configuração diferente, confirme o conteúdo e a referência com o fornecedor.

Quando devo escolher este modelo em vez de outro adaptador?

Escolha o E40523 quando a instalação exigir DIN 11864-2A DN50 e a conexão específica para sensor SMF da ifm. Para outro padrão ou interface, selecione somente após confirmar a compatibilidade na documentação técnica.

Que cuidados devo ter na instalação e no uso?

Confirme as interfaces, a compatibilidade do fluido e o limite de pressão antes da montagem. Evite forçar o encaixe e siga as instruções do fabricante para montagem e verificação da estanqueidade.

O E40523 pode operar acima de 16 bar?

A ficha informa resistência à pressão de 16 bar / 1,6 MPa. Não exceda esse limite; a adequação final depende das condições e da classificação da aplicação.

GLOSSÁRIO TÉCNICO

DN50

Designação do tamanho nominal da conexão de processo, indicada para este produto como DN50 (2″). (Ref.: dimensão nominal DN50)

DIN 11864-2A

Norma indicada para o flange asséptico da conexão de processo do adaptador. (Ref.: conexão de processo DIN 11864-2A)

Parâmetro de rugosidade superficial informado para as superfícies em contato com as substâncias. (Ref.: Ra < 0,4 μm)

1.4404 / 316L

Designação do material em aço inoxidável indicada para o adaptador. (Ref.: material 1.4404 / 316L)

DESP

Diretiva de equipamentos sob pressão; a ficha informa que a possível classificação depende da aplicação e cabe ao usuário ou operador. (Ref.: classificação conforme DESP)
