Adaptador Flange Asséptico IFM E40522

Pré-visualizar: E40522 IFM - Adapt. Flange Asséptico p/ Sensor SMF DN40 DIN11864-2A Inox 316L

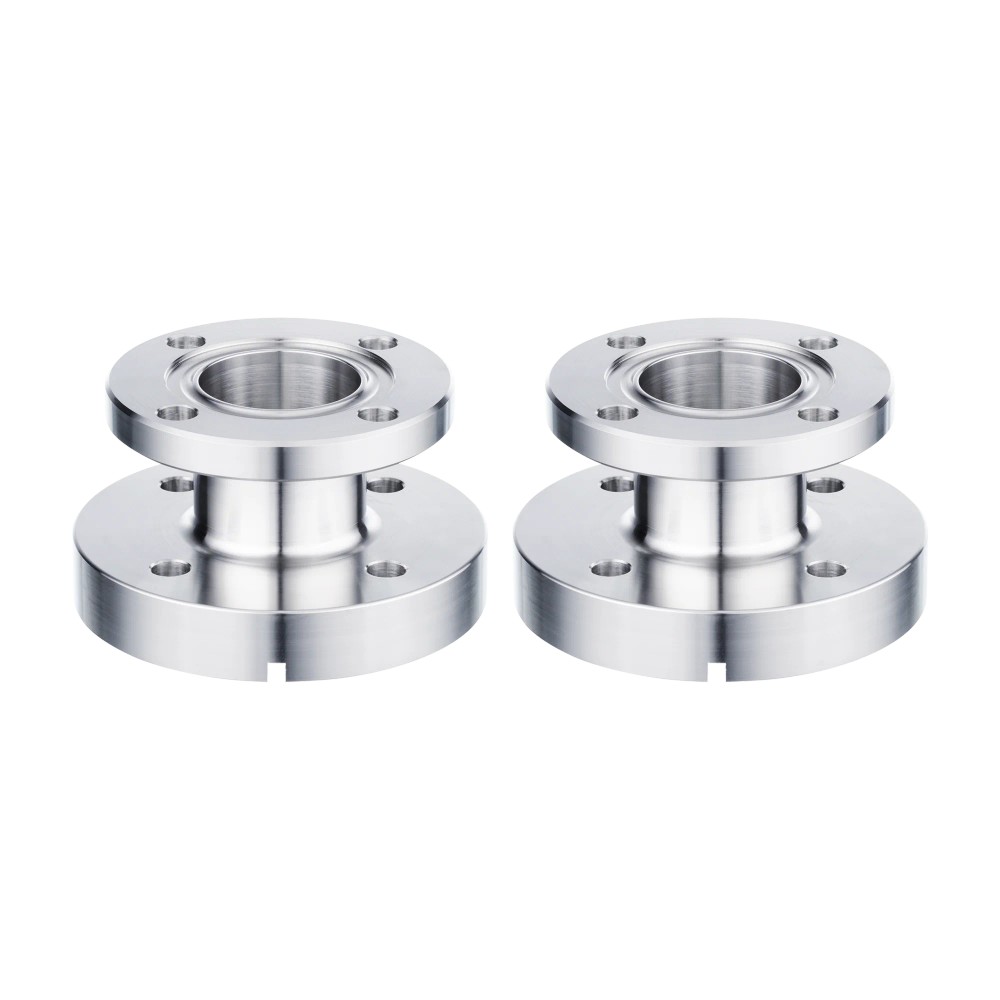

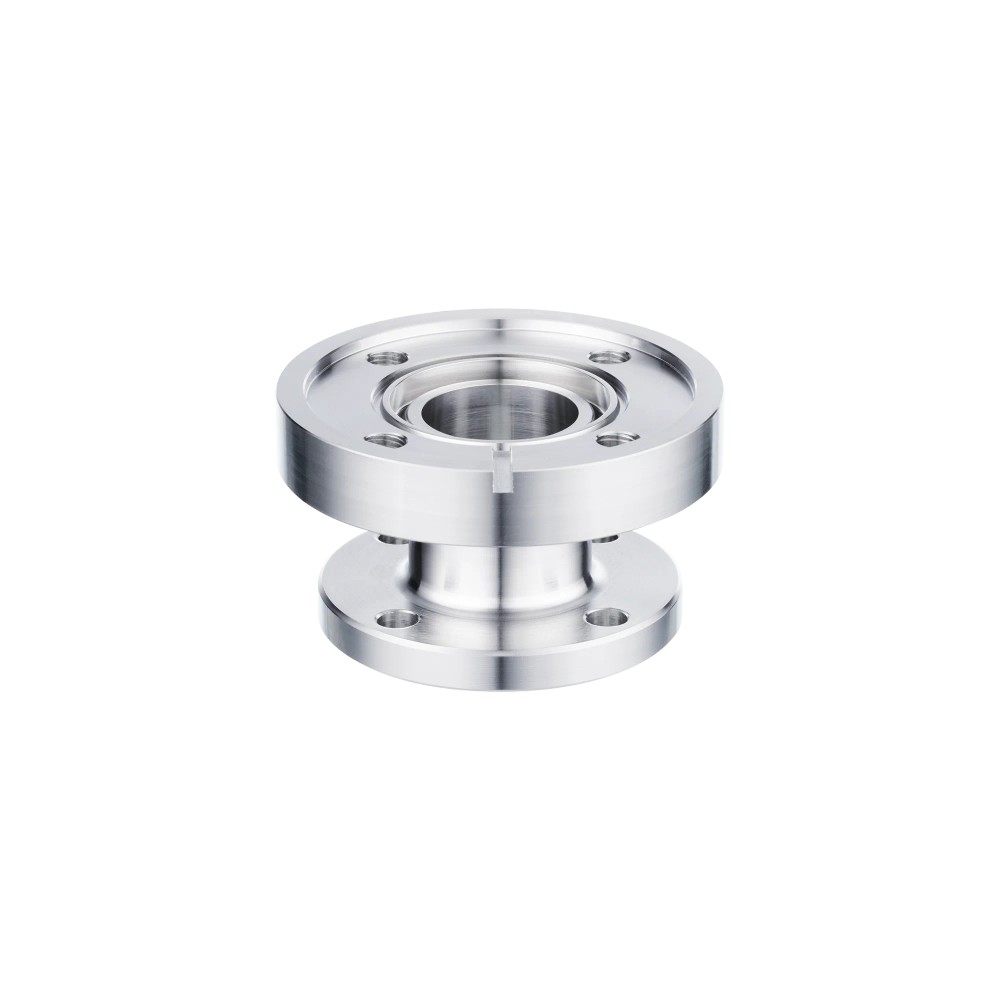

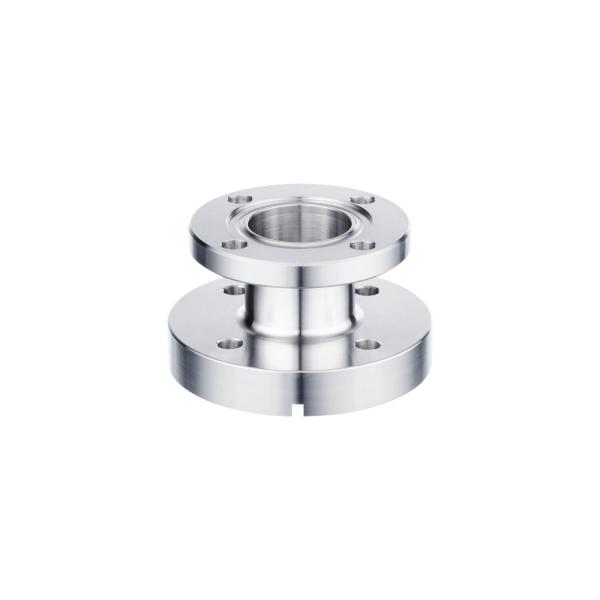

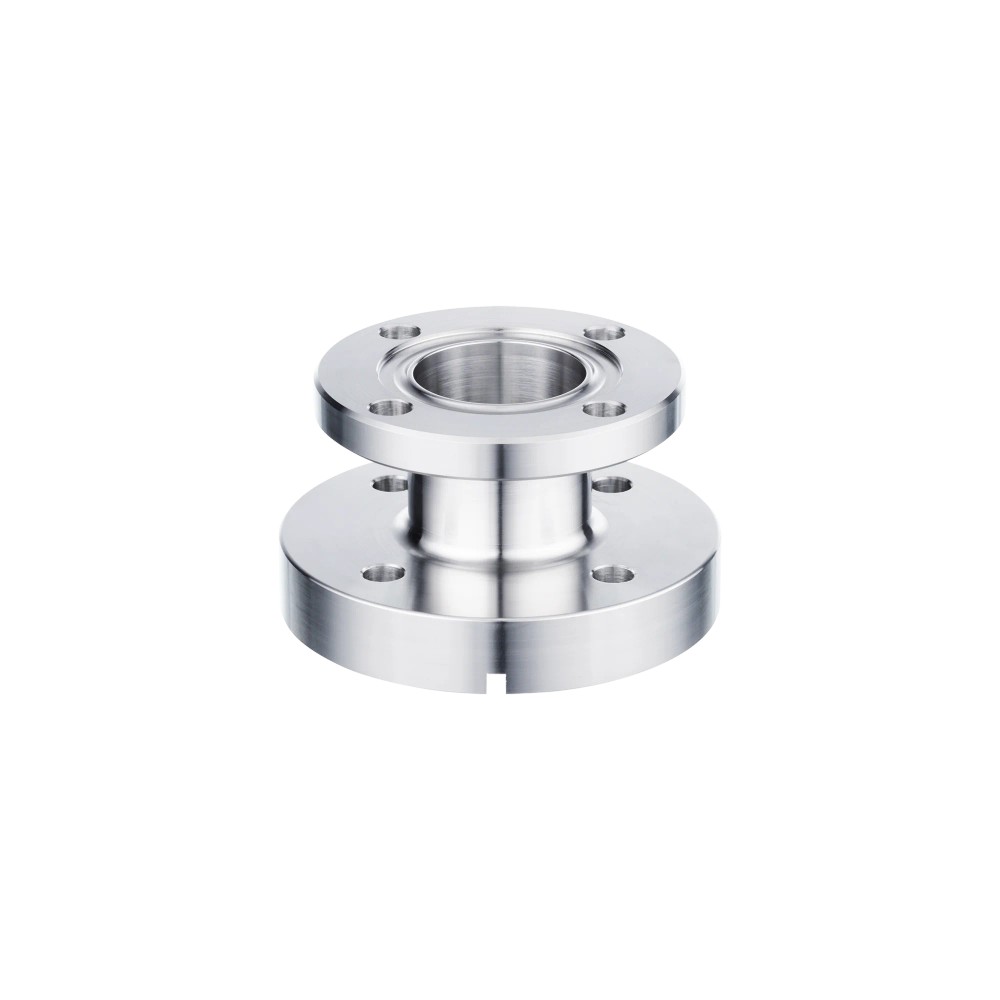

E40522 IFM - Adapt. Flange Asséptico p/ Sensor SMF DN40 DIN11864-2A Inox 316L

Imagem meramente ilustrativa

R$ 6.704,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40522
EAN: 4021179349888
NCM do produto: 90269090

Destaques do Produto Sensor compatível informado...mais

Fechar menu

Saiba mais sobre: "E40522 IFM - Adapt. Flange Asséptico p/ Sensor SMF DN40 DIN11864-2A Inox 316L"

Destaques do Produto

Sensor compatível informado

Sensor de vazão SMF

Padrão da conexão de processo

DIN 11864-2A

Dimensão nominal

DN40 (1 1/2″)

Material

Aço inoxidável 1.4404 (316L)

Limite de pressão informado

25 bar

Conteúdo da embalagem

2 peças e 8 parafusos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40522 IFM – Adaptador de flange asséptico para sensor de vazão SMF, DN40, DIN 11864-2A, aço inoxidável 316L

O E40522 é um adaptador de processo com flange asséptico, destinado à conexão de um sensor de vazão SMF da ifm a uma tubulação de processo. Possui conexão de processo DN40 conforme DIN 11864-2A e é fabricado em aço inoxidável 1.4404 (316L). A ficha informa resistência à pressão de 25 bar e superfície com Ra < 0,4 μm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40522
Aplicação de sensor	Sensor de vazão SMF
Conexão de processo	Flange asséptico DIN 11864-2A
Dimensão nominal	DN40 (1 1/2″)
Material	1.4404 (aço inoxidável 316L)
Resistência à pressão	25 bar / 2,5 MPa
Superfície	Ra < 0,4 μm
Dimensões	Ø 99 mm; comprimento 55,9 mm
Unidades por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF da ifm em processo com conexão de flange asséptico DIN 11864-2A DN40.
Aplicações em indústria alimentícia, indústria de bebidas e sistemas higiênicos, conforme a aplicação declarada na ficha.
Instalações cuja pressão de operação não exceda o limite informado de 25 bar e que utilizem as conexões e dimensões correspondentes.

⚠ Considere outro se precisa de:

Não selecionar para um sensor cuja conexão não corresponda à flange de dispositivo específica da ifm indicada na ficha.
Não utilizar em conexão de processo diferente de DIN 11864-2A DN40 sem confirmação dimensional e de compatibilidade pelo fabricante.
Não exceder a resistência à pressão especificada de 25 bar.

APLICAÇÕES E USO

Aplicação declarada: instalação de sensor de vazão SMF em processos da indústria alimentícia e de bebidas com conexão asséptica DIN 11864-2A DN40.
Aplicação declarada: sistemas higiênicos em que sejam requeridas as características de superfície e limpeza informadas pelo fabricante.
Condição operacional: respeitar a resistência à pressão de 25 bar e confirmar a adequação da conexão à tubulação e ao sensor específicos da instalação.
A ficha não informa temperatura de processo, compatibilidade química ou condições de limpeza específicas; confirme esses parâmetros na documentação do fabricante antes de definir o uso.

COMO ESCOLHER

Antes de comprar o E40522 IFM – Adaptador de flange asséptico para sensor de vazão SMF, DN40, DIN 11864-2A, aço inoxidável 316L, verifique estes pontos:

Escolha o E40522 quando

A montagem for para sensor de vazão SMF, com conexão de dispositivo específica da ifm, e a tubulação exigir flange asséptico DIN 11864-2A DN40. Confirme também que a pressão de operação está dentro do limite especificado.

Verifique outra configuração quando

O sensor tiver outro tipo de conexão ou a tubulação exigir padrão ou dimensão diferentes. A ficha não apresenta adaptadores alternativos nem confirma compatibilidade com outras conexões; valide a interface com a documentação do sensor e com a ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Identificação informada no anúncio e no catálogo.
Modelo	E40522	Código do produto e part number.
GTIN	4021179349888	Identificador comercial informado na ficha.
Categoria	Acessório; adaptador de processo	Classificação do produto.
Quantidade por embalagem	2 peças	Quantidade de unidades informada para a embalagem.
Peso	2939,3 g	Valor informado no conjunto de atributos do catálogo; conferir a documentação de fornecimento se o peso for crítico para logística ou projeto.

Área de aplicação
Aplicação declarada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação informados no catálogo.
Sensor associado	Sensor de vazão SMF	Modelo de aplicação indicado para o adaptador.

Conexões de processo e sensor
Conexão de processo	Flange asséptico DIN 11864-2A	Padrão de conexão informado para o processo.
Dimensão nominal	DN40 (1 1/2″)	Dimensão nominal informada para a conexão de processo.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica do lado do sensor conforme a ficha.
Tubulações padrão indicadas	DIN EN 10357 série A; DIN 11866 série A; DIN 11850 série 1; DIN 11850 série 2	Padrões de tubulação declarados como adequados para a conexão de processo.

Materiais e higiene
Material	1.4404 (aço inoxidável 316L)	Material especificado para o adaptador.
Rugosidade da superfície	Ra < 0,4 μm	Característica superficial declarada na ficha.
Características de higiene	Hygienic cleanable	Característica de limpeza higiênica indicada pelo fabricante.
Aprovações e certificações informadas	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE; Hygienic Cleanable	Relação de aprovações, referências e características declaradas para o produto.

Limites de operação
Resistência à pressão	25 bar / 2,5 MPa	Limite informado para o produto; a ficha não fornece condições adicionais de temperatura ou perfil de pressão.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato indicado no catálogo.
Diâmetro	99 mm	Dimensão externa indicada.
Comprimento	55,9 mm	Dimensão indicada para o adaptador.
Material incluído	8 parafusos	Componentes incluídos conforme os dados do catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o produto é um adaptador mecânico de processo e a ficha não informa conexão elétrica, protocolo ou função de comunicação.

Processo Flange asséptico DIN 11864-2A, dimensão nominal DN40 (1 1/2″). A conexão do sensor é uma flange de dispositivo específica da ifm; a ficha indica aplicação com sensor de vazão SMF.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar um sensor de vazão SMF da ifm a uma tubulação com flange asséptico DIN 11864-2A DN40.	✓	A ficha identifica o sensor de vazão SMF e essa conexão de processo como aplicação e interfaces do adaptador.
Aplicação em processo com pressão de até 25 bar, respeitando os requisitos da instalação.	✓	A resistência à pressão informada para o produto é 25 bar; não exceder esse limite.
Conectar sensor com interface diferente da flange de dispositivo específica da ifm.	✗	A ficha não declara compatibilidade mecânica com outra interface de sensor.
Conectar a tubulação por padrão ou dimensão diferente de DIN 11864-2A DN40.	✗	A conexão de processo informada é DIN 11864-2A DN40; a ficha não confirma outros padrões ou dimensões.
Usar o produto como componente elétrico ou de comunicação.	✗	O E40522 é um adaptador mecânico de processo; não há conexão elétrica ou protocolo informados.

INSTALAÇÃO

Como instalar o E40522 IFM – Adaptador de flange asséptico para sensor de vazão SMF, DN40, DIN 11864-2A, aço inoxidável 316L

Confirme que o sensor é um modelo SMF com interface de flange de dispositivo específica da ifm compatível com o adaptador.
Verifique se a conexão da tubulação é DIN 11864-2A DN40 e se o projeto atende às dimensões do adaptador.
Inspecione o adaptador, as superfícies de contato e os 8 parafusos incluídos antes da montagem; não utilize componentes danificados.
Posicione e alinhe as interfaces de processo e do sensor conforme a documentação dos respectivos equipamentos.
Fixe o conjunto com os parafusos incluídos, seguindo a sequência e o torque especificados pelo fabricante; a ficha disponível não informa valores de torque.
Após a montagem, verifique o alinhamento, a fixação e a ausência de vazamentos conforme o procedimento aplicável à instalação, sem exceder 25 bar.

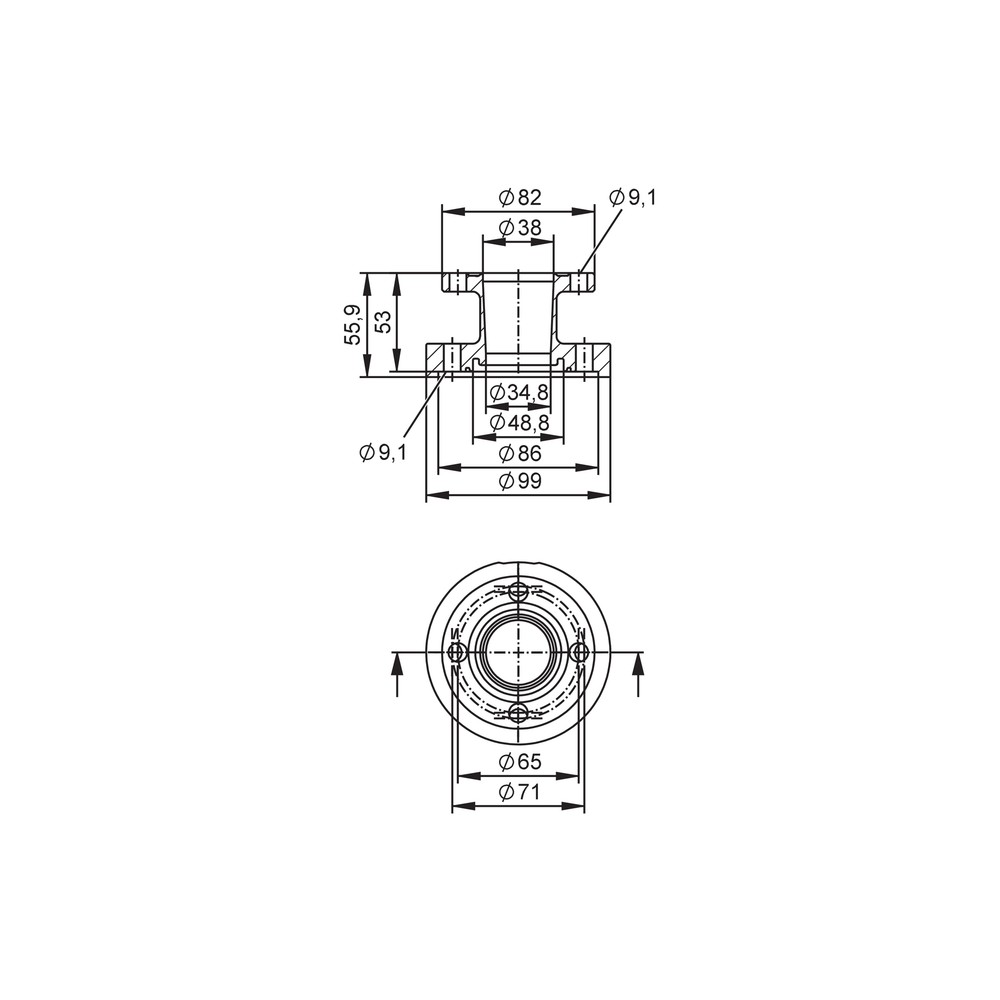

Desenho Dimensional

ACESSÓRIOS

8 parafusos incluídos.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se acopla ao sensor.	A interface do sensor pode não corresponder à flange de dispositivo específica da ifm prevista para o produto.	Confira o modelo e a conexão do sensor na documentação técnica e compare com a interface especificada para o E40522 antes de forçar a montagem.
A conexão não coincide com a tubulação.	A linha pode ter padrão ou dimensão diferentes de DIN 11864-2A DN40.	Verifique a identificação da conexão e a dimensão nominal da tubulação; compare com o padrão e a dimensão informados para o adaptador.
Há vazamento após a montagem.	Pode haver desalinhamento, fixação inadequada ou incompatibilidade entre as interfaces conectadas.	Despressurize a instalação antes de inspecionar o alinhamento, as superfícies de contato, a fixação e a adequação das conexões. Consulte o procedimento do fabricante para os elementos de vedação e o torque.
A montagem apresenta deformação ou falha sob pressão.	A pressão aplicada pode exceder o limite informado para o adaptador.	Confira a pressão de operação e os picos de pressão registrados; assegure que não ultrapassem 25 bar e consulte o fabricante para condições não detalhadas na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40522, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40522 e para qual sensor ele foi feito?

É um adaptador de processo com flange asséptico, indicado para conectar um sensor de vazão SMF da ifm a uma linha de processo. A conexão do lado do sensor é uma flange de dispositivo específica da ifm.

Qual conexão de tubulação e dimensão nominal devo conferir?

A conexão de processo é flange asséptico DIN 11864-2A, dimensão nominal DN40 (1 1/2″). A ficha também relaciona tubulações padrão DIN EN 10357 série A, DIN 11866 série A e DIN 11850 séries 1 e 2.

O que acompanha a embalagem?

Os dados do catálogo informam 2 peças por embalagem e 8 parafusos incluídos. Confirme a configuração da embalagem no pedido e na documentação do fornecedor.

Este adaptador serve para qualquer sensor de vazão?

Não há compatibilidade declarada com qualquer sensor de vazão: a ficha identifica o SMF e a flange de dispositivo específica da ifm. Para outro modelo, confirme a interface mecânica com a documentação do sensor ou com a ifm.

Posso usar o E40522 em uma conexão de processo diferente de DN40 DIN 11864-2A?

A ficha especifica DIN 11864-2A DN40 e não confirma outros padrões ou dimensões. Para uma conexão diferente, valide a compatibilidade dimensional com o fabricante antes da montagem.

O conjunto não encaixa no sensor; o que devo verificar antes de trocar o adaptador?

Confira primeiro se o sensor é um SMF com a flange de dispositivo específica da ifm prevista para esse adaptador. Verifique também o alinhamento e se não há danos visíveis nas interfaces, sem forçar a montagem.

Apareceu vazamento depois da instalação; qual é a primeira verificação?

Despressurize o sistema e verifique alinhamento, fixação e compatibilidade das interfaces. A ficha não especifica elemento de vedação nem torque, portanto consulte o procedimento do fabricante antes de remontar.

É melhor comprar o adaptador em peças avulsas ou em conjunto?

A ficha informa embalagem com 2 peças e inclusão de 8 parafusos. Ela não detalha opções avulsas; confirme a configuração disponível com o fornecedor e compare com a quantidade necessária para a instalação.

O que devo observar durante a instalação?

Confirme a interface do sensor e o padrão DN40 da tubulação, inspecione as superfícies e alinhe as conexões antes de fixar. Use o torque e a sequência definidos pelo fabricante, pois esses valores não constam nos dados fornecidos.

O adaptador pode operar acima de 25 bar?

Não; a resistência à pressão informada é 25 bar (2,5 MPa). Não exceda esse limite e consulte a ifm se a instalação tiver condições de pressão não esclarecidas na ficha.

GLOSSÁRIO TÉCNICO

Flange asséptico

Interface mecânica de processo destinada a uma conexão asséptica; neste produto, segue o padrão DIN 11864-2A.

DN40

Dimensão nominal da conexão de processo, indicada também como 1 1/2″ na ficha.

316L

Designação associada ao aço inoxidável 1.4404 especificado para o adaptador.

Parâmetro de rugosidade média aritmética da superfície, declarado para este produto como inferior a 0,4 μm.

Hygienic cleanable

Característica de limpeza higiênica declarada na ficha do produto.
