Adaptador de Processo SMS 1145 IFM E40515

Pré-visualizar: E40515 IFM - Adaptador de Processo SMS 1145 Sensor de Vazão SMF DN80 Aço Inox 316L 16bar

E40515 IFM - Adaptador de Processo SMS 1145 Sensor de Vazão SMF DN80 Aço Inox 316L 16bar

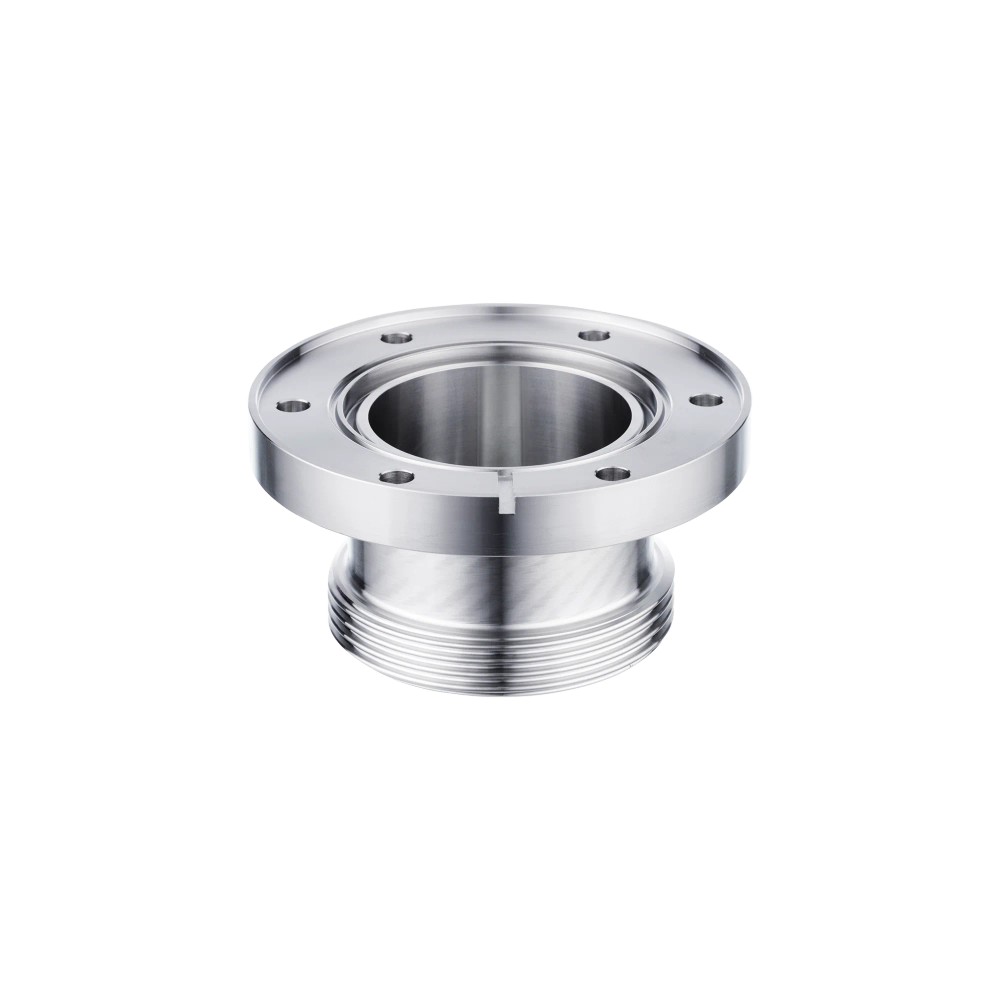

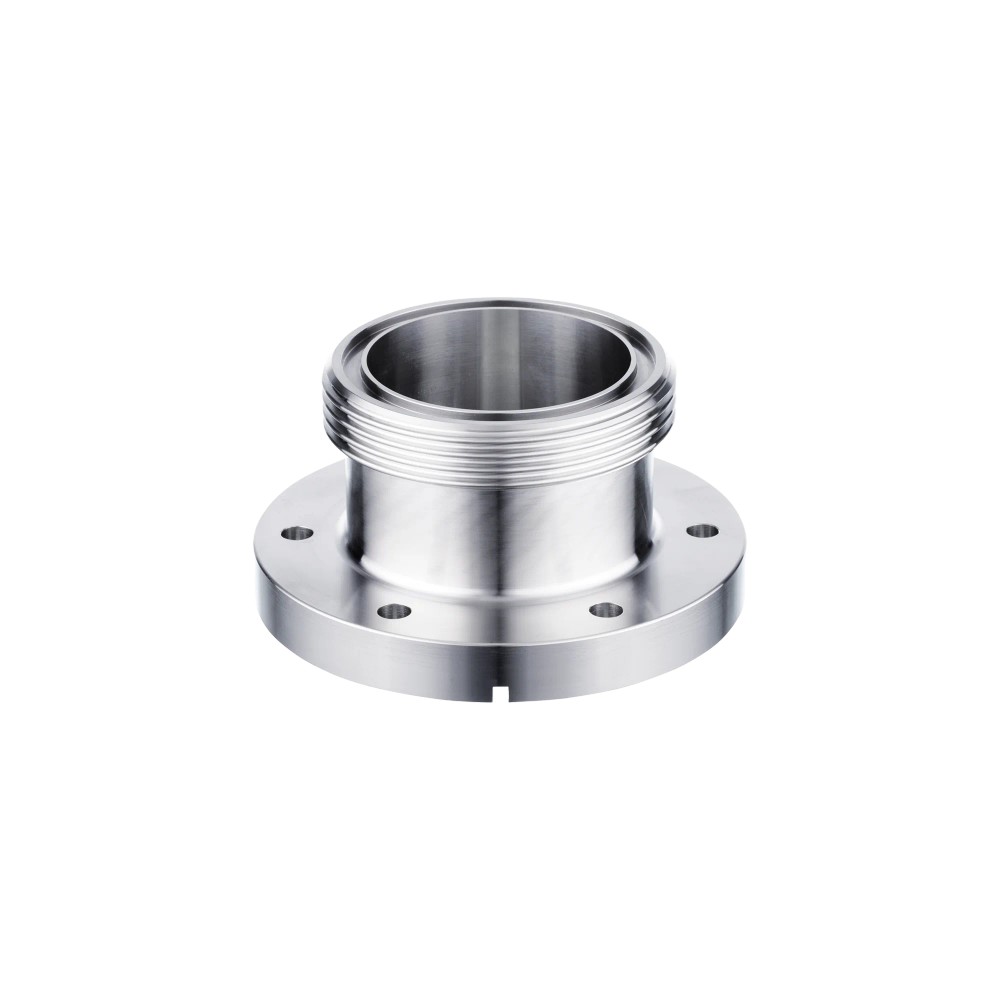

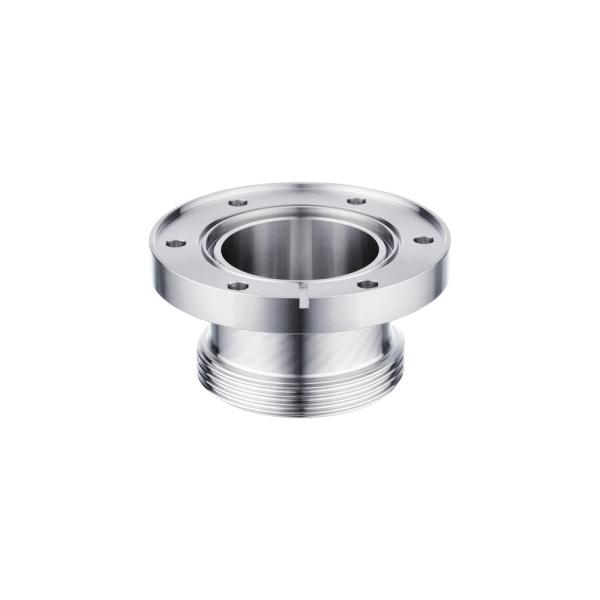

Imagem meramente ilustrativa

R$ 4.669,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40515
EAN: 4021179350082
NCM do produto: 90269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E40515 IFM - Adaptador de Processo SMS 1145 Sensor de Vazão SMF DN80 Aço Inox 316L 16bar"

Destaques do Produto

Conexão de processo

SMS 1145

Dimensão nominal

DN80 (3 polegadas)

Sensor previsto

Sensor de vazão SMF

Material

Aço inoxidável 1.4404 (316L)

Limite de pressão informado

16 bar

Conexão do sensor

Flange de dispositivo específica da ifm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo SMS 1145 ifm E40515 para Sensor de Vazão SMF DN80, Aço Inoxidável 316L, 16 bar

O ifm E40515 é um adaptador de processo SMS 1145 destinado à conexão de um sensor de vazão SMF em uma instalação de processo DN80. Possui conexão do sensor por flange específica da ifm e é fabricado em aço inoxidável 1.4404 (316L). Sua resistência à pressão é de 16 bar, e as superfícies em contato com as substâncias têm rugosidade Ra < 0,4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40515
Tipo de conexão de processo	SMS 1145
Dimensão nominal	DN80 (3 polegadas)
Sensor compatível indicado	Sensor de vazão SMF
Conexão do sensor	Flange de dispositivo específica da ifm
Material	1.4404 (aço inoxidável 316L)
Resistência à pressão	16 bar / 1,6 MPa
Dimensões	Ø 139 mm; comprimento 70,9 mm
Rugosidade das superfícies em contato com as substâncias	Ra < 0,4 µm
Unidades por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações com conexão de processo SMS 1145 e dimensão nominal DN80, para montagem do sensor de vazão SMF indicado na ficha.
Aplicações alimentícias, de bebidas e sistemas higiênicos, considerando a compatibilidade do fluido com os materiais do produto e os limites especificados.
Sistemas cuja pressão de operação não exceda 16 bar e cuja tubulação corresponda às referências informadas: ISO 2037 ou DIN EN 10357 séries C ou D.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão de processo diferente de SMS 1145 sem confirmação documental de compatibilidade mecânica.
Não utilizar em condição de pressão superior a 16 bar.
Não presumir compatibilidade com sensores que não sejam o sensor de vazão SMF ou que não tenham a flange específica da ifm; confirmar a combinação no datasheet do sensor e do adaptador.

APLICAÇÕES E USO

Aplicação informada: montagem de sensor de vazão SMF em processo com conexão SMS 1145 DN80, incluindo contextos de indústria alimentícia, bebidas e sistemas higiênicos.
Para tubulações indicadas como ISO 2037 ou DIN EN 10357 séries C e D, confira a correspondência dimensional e a conexão SMS 1145 antes da montagem.
A ficha informa resistência à pressão de 16 bar; a pressão efetiva da instalação deve permanecer dentro desse limite.
A compatibilidade do fluido com as substâncias do produto deve ser verificada para cada aplicação. A eventual classificação segundo a diretiva de equipamentos sob pressão depende da aplicação e cabe ao usuário ou operador.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo SMS 1145 ifm E40515 para Sensor de Vazão SMF DN80, Aço Inoxidável 316L, 16 bar, verifique estes pontos:

Escolha o E40515 quando

A instalação exigir conexão SMS 1145 DN80, montagem de sensor de vazão SMF pela flange específica da ifm e operação dentro do limite de 16 bar. Verifique também a compatibilidade do fluido com os materiais e as referências de tubulação indicadas pelo fabricante.

Procure outra configuração ou confirme com o fabricante quando

A tubulação não utilizar SMS 1145 DN80, o sensor não corresponder ao SMF com flange compatível, ou a pressão ultrapassar 16 bar. A ficha não informa adaptadores alternativos; confirme a combinação necessária com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante indicada na ficha do produto.
Código do produto	E40515	Referência para seleção e consulta dos documentos do fabricante.
Tipo de produto	Adaptador de processo SMS 1145	Define a função e o padrão da conexão de processo.
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Contexto de aplicação informado para o adaptador.
Modelo de sensor indicado	Sensor de vazão SMF	Aplicação prevista; confirmar a flange correspondente do sensor.

Conexões e dimensões nominais
Conexão de processo	SMS 1145	Padrão de conexão mecânica de processo.
Dimensão nominal	DN80 (3 polegadas)	Dimensão nominal especificada para a conexão.
Tubulação padrão adequada	ISO 2037; DIN EN 10357 séries C e D	Referências de tubulação indicadas pelo fabricante.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica do adaptador com o sensor.

Materiais e superfícies
Material	1.4404 (aço inoxidável 316L)	Material declarado para o produto; verificar compatibilidade com o fluido em cada aplicação.
Rugosidade das superfícies em contato com as substâncias	Ra < 0,4 µm	Característica de superfície informada para as áreas em contato com as substâncias.
Certificações e conformidades declaradas	EC1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE	Referências listadas na ficha do produto; considerar a documentação do fabricante para os requisitos específicos da aplicação.

Limites operacionais
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado para o adaptador; não exceder este valor.
Compatibilidade com o fluido	Deve ser verificada para cada aplicação	Instrução de segurança do fabricante sobre compatibilidade entre fluido e substâncias do produto.
Diretiva de equipamentos sob pressão	A eventual classificação depende da aplicação e deve ser realizada pelo usuário ou operador	Condição declarada na ficha para avaliação segundo a diretiva de equipamentos sob pressão.

Dados mecânicos
Dimensões	Ø 139 mm × 70,9 mm de comprimento	Dimensões declaradas; consultar o desenho dimensional para conferência de espaço e montagem.
Formato do invólucro	Cilíndrico	Descrição de formato informada nos dados do produto.
Peso	5.214,4 g	Valor informado nos dados do catálogo.
Unidades por embalagem	2 peças	Quantidade indicada para a embalagem.
Material incluído	12 parafusos	A ficha lista parafusos como material incluído; confirme a quantidade e aplicação na documentação do fornecimento.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: o E40515 é um adaptador mecânico de processo. A ficha informa uma flange de dispositivo específica da ifm para conexão do sensor, mas não especifica ligação elétrica nem protocolo de comunicação.

Processo SMS 1145, DN80 (3 polegadas). Conexão do sensor por flange de dispositivo específica da ifm. A ficha indica adequação para tubulações padrão ISO 2037 e DIN EN 10357 séries C e D.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação SMS 1145 DN80 e sensor de vazão SMF com a flange de dispositivo indicada pela ifm	✓	Corresponde à conexão de processo, dimensão nominal e aplicação de sensor indicadas para o E40515.
Tubulação padrão ISO 2037 ou DIN EN 10357 série C ou D, com conexão SMS 1145 DN80	✓	Esses padrões de tubulação são indicados na ficha como adequados para a conexão de processo.
Instalação com pressão de operação acima de 16 bar	✗	A resistência à pressão informada para o adaptador é 16 bar.
Sensor sem confirmação de compatibilidade com a flange específica da ifm	✗	A conexão do sensor é uma flange de dispositivo específica da ifm; a ficha não confirma outros tipos de interface.
Aplicação em que a compatibilidade química do fluido não foi verificada	✗	O fabricante orienta verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o Adaptador de Processo SMS 1145 ifm E40515 para Sensor de Vazão SMF DN80, Aço Inoxidável 316L, 16 bar

Confirme que a conexão de processo da tubulação é SMS 1145 DN80 e que corresponde ao padrão de tubulação aplicável.
Verifique no datasheet e no desenho dimensional as dimensões de montagem e o espaço disponível.
Confirme que o sensor de vazão é SMF e que sua interface corresponde à flange de dispositivo específica da ifm.
Antes da montagem, verifique a compatibilidade do fluido com os materiais e as superfícies do produto.
Monte o adaptador na conexão de processo e fixe o sensor conforme as instruções oficiais do fabricante; a ficha fornecida não detalha torque ou sequência de aperto.
Após a instalação, confira a montagem e assegure que a pressão de operação não exceda 16 bar.

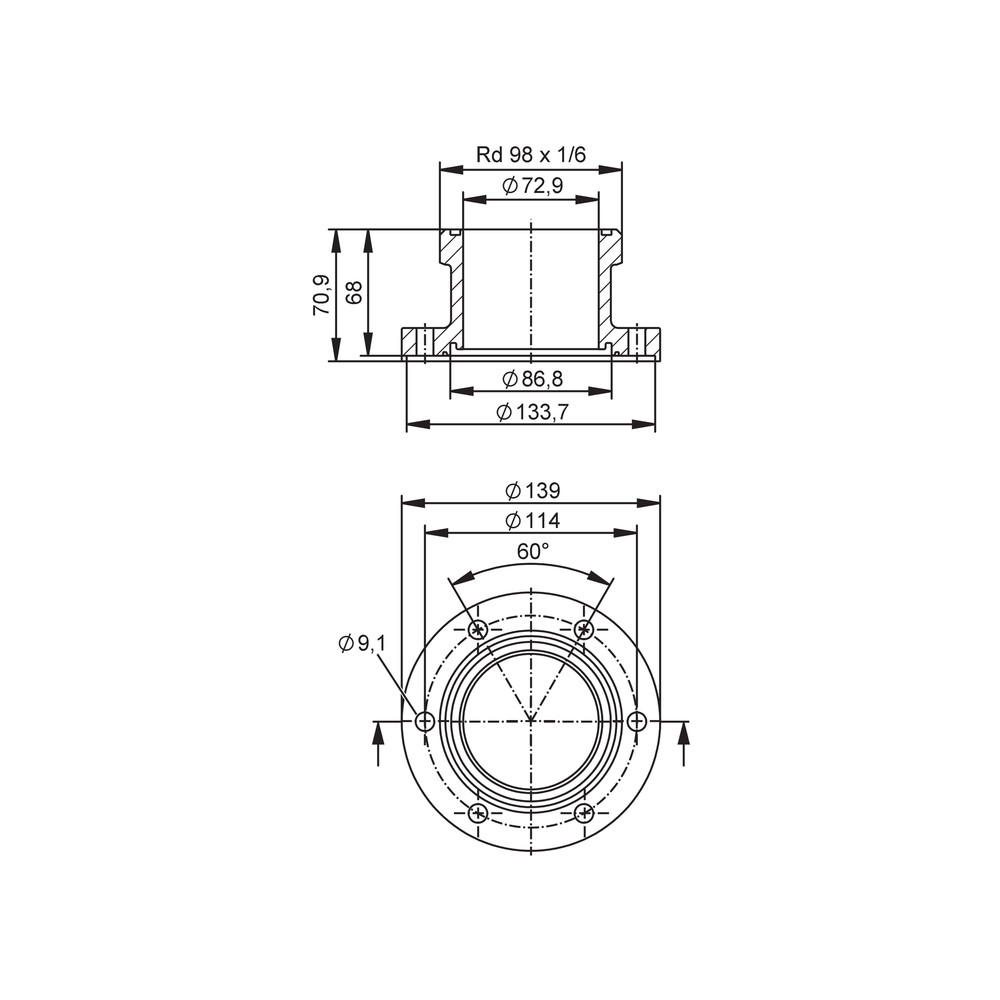

Desenho Dimensional

ACESSÓRIOS

12 parafusos, listados como material incluído na ficha.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se encaixa na tubulação durante a montagem.	A conexão ou a dimensão nominal da tubulação pode diferir de SMS 1145 DN80.	Confira a identificação da conexão e da dimensão nominal da tubulação e compare com o datasheet e o desenho dimensional do E40515.
O sensor não assenta ou não fixa na interface do adaptador.	A flange do sensor pode não corresponder à flange de dispositivo específica da ifm prevista para a montagem.	Confirme o modelo do sensor e compare a interface mecânica com a documentação oficial do sensor SMF e do adaptador.
Há vazamento ou perda de contenção após a instalação.	A montagem pode não corresponder à conexão de processo ou à condição operacional; a ficha não fornece procedimentos de vedação ou torque.	Verifique o padrão e as dimensões da conexão, inspecione a montagem e consulte as instruções oficiais para o procedimento aplicável.
O material apresenta alteração ou incompatibilidade após contato com o fluido.	A compatibilidade entre o fluido e as substâncias do produto pode não ter sido verificada para a aplicação.	Compare o fluido e as condições do processo com a avaliação de compatibilidade dos materiais junto ao fabricante antes de continuar a operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E40515 (Datasheet) Desenho em escala do E40515 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E40515 e com qual sensor ele é usado?

É um adaptador de processo SMS 1145 DN80 destinado à montagem de um sensor de vazão SMF. A conexão do sensor é uma flange de dispositivo específica da ifm.

O que vem na embalagem do E40515?

A ficha indica 2 peças por embalagem e lista 12 parafusos como material incluído. Confirme a composição do fornecimento na documentação comercial do produto.

Este adaptador serve para qualquer tubulação DN80?

Não é possível concluir isso apenas pela dimensão nominal: a conexão de processo indicada é SMS 1145. A ficha também relaciona tubulações ISO 2037 e DIN EN 10357 séries C e D como adequadas.

Posso usar o E40515 com um sensor de outra marca ou de outra família?

A ficha indica o sensor de vazão SMF e uma flange de dispositivo específica da ifm. Não confirma a compatibilidade com outras marcas ou famílias; valide a interface mecânica na documentação do sensor.

O que pode causar vazamento depois da instalação?

Uma conexão incompatível ou uma montagem inadequada pode estar relacionada ao vazamento. Antes de substituir o adaptador, confira a conexão SMS 1145 DN80 e consulte o procedimento de montagem do fabricante.

O sensor não encaixa no adaptador; o que devo verificar?

Verifique se o sensor é o modelo SMF aplicável e se possui a flange de dispositivo correspondente. A ficha não informa dimensões detalhadas da interface do sensor, então consulte também a documentação do sensor.

É melhor comprar este adaptador ou somente peças avulsas?

O E40515 é o adaptador especificado para a conexão SMS 1145 DN80 e o sensor de vazão SMF indicado. A ficha menciona 2 peças por embalagem e parafusos incluídos; não descreve a venda de peças avulsas.

Quando devo escolher outra versão de adaptador?

Quando a tubulação não for SMS 1145 DN80 ou quando a interface do sensor não corresponder à flange específica da ifm, confirme outra configuração com o fabricante. A ficha não identifica modelos alternativos.

Que cuidados devo ter ao instalar o E40515?

Confira a conexão e as dimensões no desenho dimensional, confirme a compatibilidade do sensor e verifique a compatibilidade do fluido com os materiais. A ficha não especifica torque ou ferramenta de montagem.

O que verificar se a instalação operar acima da pressão permitida?

A resistência à pressão informada é 16 bar; não use o produto acima desse limite. Verifique a pressão de operação do sistema e consulte o fabricante para selecionar uma configuração adequada.

GLOSSÁRIO TÉCNICO

SMS 1145

Padrão de conexão de processo indicado para o adaptador E40515.

DN80

Dimensão nominal indicada para a conexão de processo do adaptador.

AISI/EN 1.4404 (316L)

Designação do aço inoxidável especificado como material do produto.

Parâmetro de rugosidade média aritmética da superfície; a ficha estabelece um limite para as superfícies em contato com as substâncias.

Resistência à pressão

Limite de pressão informado para o uso do adaptador, que não deve ser excedido.
