Adaptador de Processo SMS 1145 IFM E40514 DN65

Pré-visualizar: E40514 IFM - Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN65 Aço Inox 316L 16bar

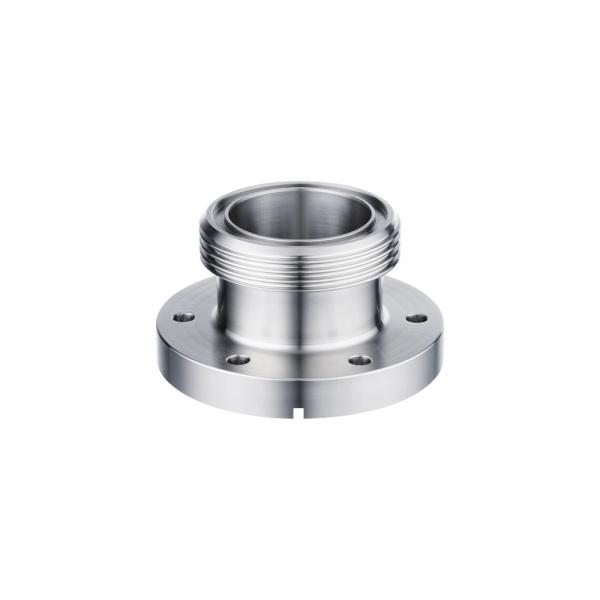

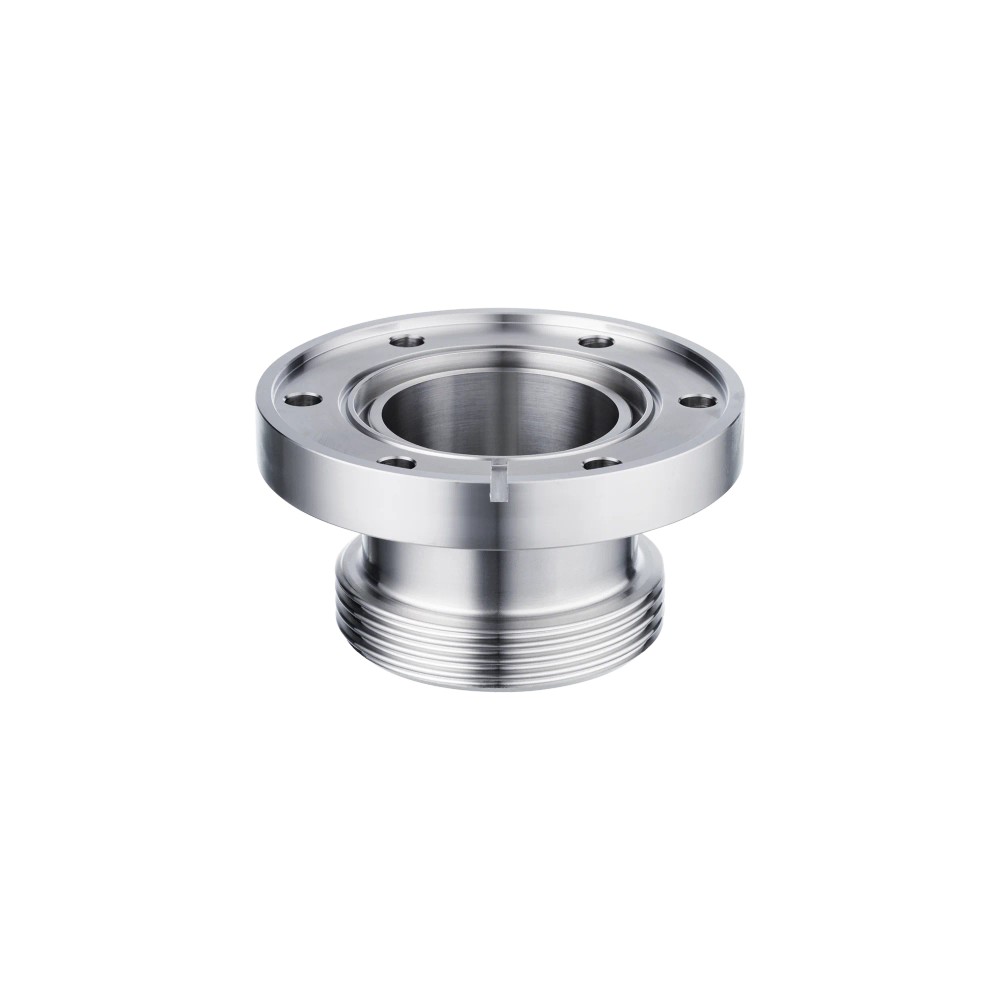

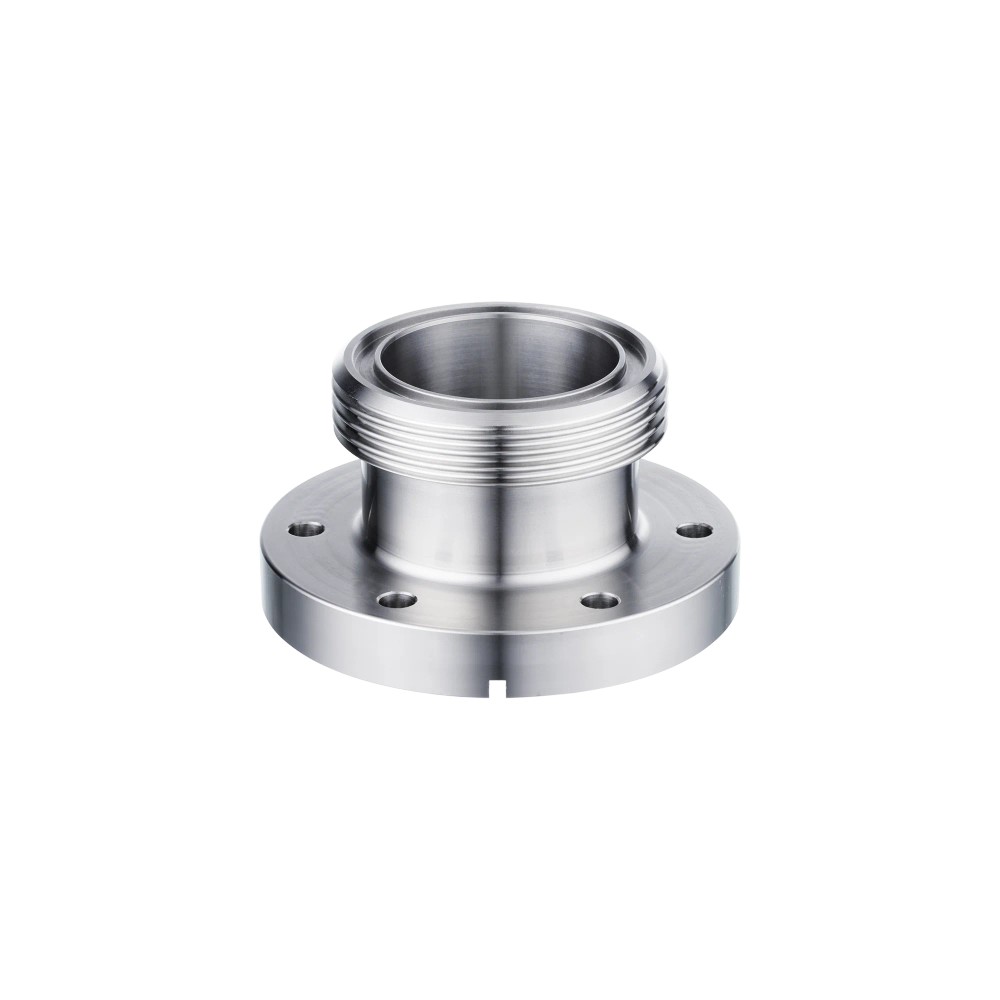

E40514 IFM - Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN65 Aço Inox 316L 16bar

Imagem meramente ilustrativa

R$ 3.981,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40514
EAN: 4021179350075
NCM do produto: 90269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E40514 IFM - Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN65 Aço Inox 316L 16bar"

Destaques do Produto

Conexão de processo

SMS 1145, DN65 (2 1/2 pol)

Sensor previsto

Sensor de vazão SMF

Material

Aço inoxidável 316L (1.4404)

Limite de pressão informado

16 bar

Acabamento superficial

Ra < 0,4 µm

Quantidade por embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo SMS 1145 DN65 para Sensor de Vazão SMF ifm E40514

O E40514 é um adaptador de processo SMS 1145 DN65 para montagem de sensor de vazão SMF em sistemas higiênicos. Possui corpo em aço inoxidável 316L, resistência à pressão de até 16 bar e superfície com Ra < 0,4 µm. A conexão do sensor é uma flange específica da ifm; confirme o modelo do sensor e as condições do processo antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SMS 1145
Código do produto	E40514
Conexão de processo	SMS 1145, DN65 (2 1/2 pol)
Compatibilidade indicada	Sensor de vazão SMF
Conexão do sensor	Flange de dispositivo específica da ifm
Material	1.4404 (aço inoxidável 316L)
Resistência à pressão	16 bar / 1,6 MPa
Superfície	Ra < 0,4 µm
Dimensões	Ø 124 mm; comprimento 65,9 mm
Unidades por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações com conexão de processo SMS 1145 DN65 (2 1/2 pol).
Montagem de sensor de vazão SMF que utilize a flange de dispositivo específica da ifm.
Aplicações higiênicas e da indústria alimentícia e de bebidas, respeitando os limites de pressão e a compatibilidade química do fluido.

⚠ Considere outro se precisa de:

Não selecione para conexão de processo diferente de SMS 1145 sem confirmar a adaptação mecânica necessária.
Não use quando a pressão de operação exceder 16 bar.
Não presuma compatibilidade com sensores sem a flange específica da ifm; confirme a interface do sensor.
Não considere o material compatível com todo fluido: a compatibilidade entre o fluido e as substâncias do produto deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Aplicação indicada: montagem de sensor de vazão SMF em sistemas higiênicos e na indústria alimentícia e de bebidas, usando conexão de processo SMS 1145 DN65.
A conexão de processo é indicada para tubulações padrão ISO 2037, BS 4825 parte 1 e DIN EN 10357 séries C e D.
Antes da operação, confirme pressão de até 16 bar e compatibilidade do fluido com as substâncias do produto. A adequação a um fluido específico não pode ser presumida apenas pelo material ou pelas certificações listadas.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo SMS 1145 DN65 para Sensor de Vazão SMF ifm E40514, verifique estes pontos:

Escolha o E40514 quando

A instalação exigir conexão SMS 1145 DN65 e o sensor de vazão SMF tiver a flange de dispositivo específica da ifm. Verifique também pressão de operação de até 16 bar e compatibilidade do fluido com os materiais.

Procure outra configuração ou valide a interface quando

A tubulação utilizar uma conexão de processo diferente, o sensor não apresentar a flange correspondente ou as condições de processo ultrapassarem os limites informados. A ficha não identifica modelos alternativos; consulte o fabricante para definir a peça adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Identificação do fabricante.
Nome do produto	Adaptador de processo SMS 1145 ifm E40514	Denominação informada para o produto.
Modelo	SMS 1145	Modelo do adaptador.
SKU / part number	E40514	Código de identificação do produto.
GTIN	4021179350075	Identificador comercial informado.
Categoria	Acessórios / adaptadores de processo	Classificação do produto.
Quantidade por embalagem	2 peças	Quantidade informada por embalagem.
Peso	4521,1 g	Peso indicado no cadastro do produto.

Aplicação e compatibilidade mecânica
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação indicados no cadastro.
Compatibilidade de sensor	Sensor de vazão SMF	Família de sensor indicada para uso com o adaptador.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica do lado do sensor.
Conexão de processo	SMS 1145	Padrão de conexão de processo.
Dimensão nominal	DN65 (2 1/2 pol)	Dimensão nominal da conexão de processo.
Tubulações padrão compatíveis	ISO 2037; BS 4825 parte 1; DIN EN 10357 séries C; DIN EN 10357 séries D	Padrões de tubulação listados como adequados para a conexão de processo.

Materiais e condições de processo
Material	1.4404 (aço inoxidável 316L)	Material especificado para o produto.
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado; não exceder esse valor.
Característica da superfície	Ra < 0,4 µm	Rugosidade superficial indicada para o produto.
Aprovações e certificações	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE	Certificações e aprovações listadas no cadastro; verifique sua aplicabilidade ao processo.
Compatibilidade química	Verificar para cada aplicação	A ficha de segurança solicita verificar a compatibilidade entre fluido e substância do produto.
Diretiva de equipamentos sob pressão	A possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A classificação não é determinada apenas pelo produto.

Dados mecânicos e dimensionais
Formato do invólucro	Cilíndrico	Formato indicado no cadastro.
Diâmetro	Ø 124 mm	Dimensão externa informada.
Comprimento	65,9 mm	Comprimento informado para o produto.
Parafusos incluídos	12 parafusos	Itens incluídos segundo o cadastro do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: trata-se de um adaptador de processo mecânico, sem conexão elétrica especificada.

Processo SMS 1145 DN65 (2 1/2 pol); conexão do sensor por flange de dispositivo específica da ifm, para sensor de vazão SMF. Compatível com tubulações padrão ISO 2037, BS 4825 parte 1 e DIN EN 10357 séries C e D.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo específica da ifm e conexão de processo SMS 1145 DN65	✓	As interfaces correspondem às conexões indicadas para o adaptador.
Tubulação padrão ISO 2037, BS 4825 parte 1 ou DIN EN 10357 séries C ou D, com conexão SMS 1145 DN65	✓	Esses padrões de tubulação são listados como adequados para a conexão de processo.
Operação com pressão acima de 16 bar	✗	A resistência à pressão especificada para o produto é 16 bar.
Sensor sem flange de dispositivo específica da ifm ou linha com conexão diferente de SMS 1145 DN65	✗	A ficha não indica compatibilidade mecânica para essas interfaces; confirme a configuração antes de selecionar.
Fluido cuja compatibilidade com as substâncias do produto não foi verificada	✗	As instruções de segurança exigem verificar a compatibilidade entre fluido e substância do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o Adaptador de Processo SMS 1145 DN65 para Sensor de Vazão SMF ifm E40514

Confirme que a conexão da tubulação é SMS 1145 DN65 e que o sensor de vazão SMF possui a flange de dispositivo específica da ifm.
Verifique dimensões de montagem, espaço disponível e orientação conforme o desenho dimensional do fabricante.
Confirme que a pressão de operação não excede 16 bar e valide a compatibilidade do fluido com as substâncias do produto.
Inspecione as superfícies e interfaces de conexão antes da montagem; siga os procedimentos de instalação aplicáveis ao equipamento e à tubulação.
Utilize os 12 parafusos incluídos conforme a configuração de montagem; a ficha não informa torque de aperto, portanto consulte as instruções do fabricante.
Após a instalação, verifique o assentamento das conexões e a ausência de vazamentos conforme o procedimento de comissionamento da instalação.

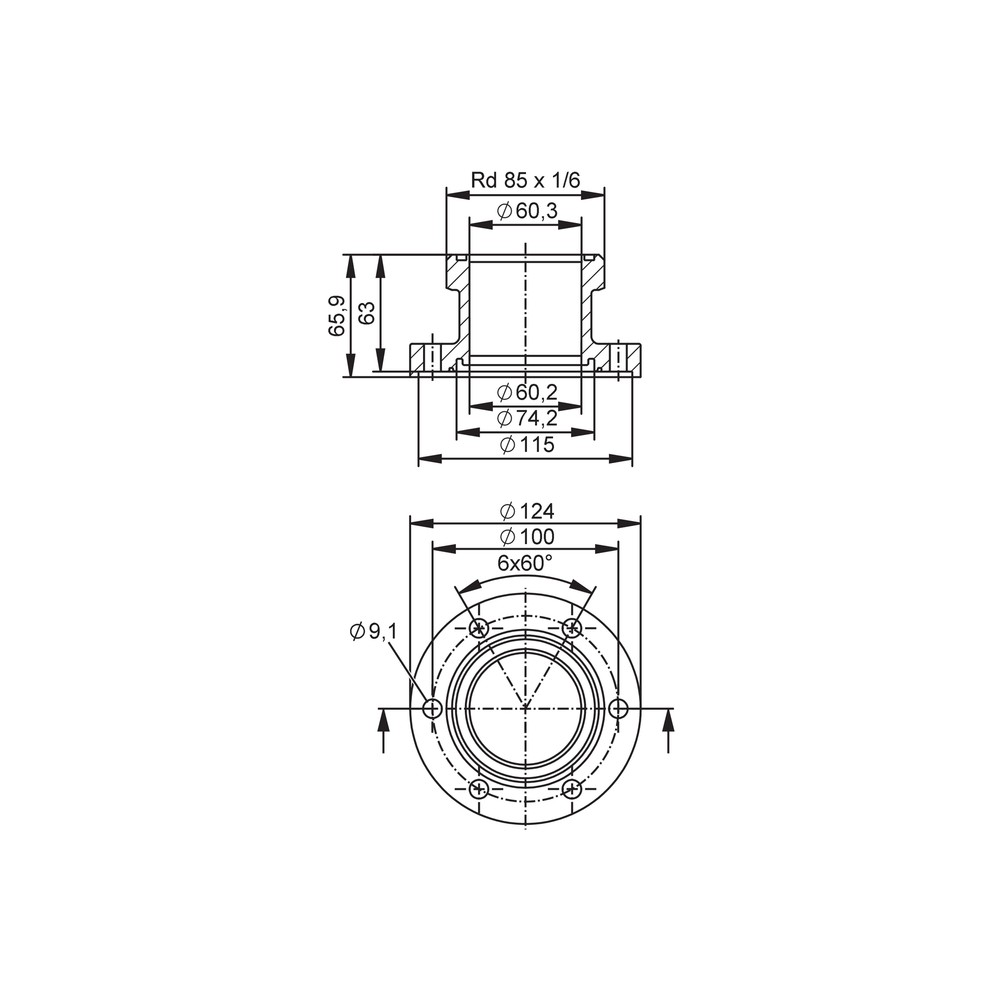

Desenho Dimensional

ACESSÓRIOS

12 parafusos incluídos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não assenta ou não pode ser fixado ao adaptador.	A flange do sensor pode não corresponder à flange de dispositivo específica da ifm prevista para o adaptador.	Compare a interface mecânica do sensor SMF com a especificação e o desenho dimensional do E40514 antes de remontar.
A conexão não se ajusta à tubulação existente.	A conexão da linha pode não ser SMS 1145 DN65 ou pode não corresponder aos padrões de tubulação indicados.	Confira a identificação da conexão e a dimensão nominal da linha; compare com SMS 1145 DN65 e os padrões listados na ficha.
Há vazamento após a montagem.	Possível assentamento inadequado, desalinhamento ou incompatibilidade entre as interfaces da instalação.	Despressurize conforme o procedimento da instalação e inspecione alinhamento, superfícies de contato e correspondência das conexões; consulte as instruções do fabricante para o método de vedação e aperto.
O adaptador apresenta condição inadequada durante a operação do processo.	A pressão pode exceder o limite informado ou o fluido pode não ser compatível com as substâncias do produto.	Confira a pressão de operação em relação ao limite de 16 bar e valide a compatibilidade química do fluido para a aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40514 (Datasheet) Desenho em escala E40514 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40514 e para qual sensor ele serve?

É um adaptador de processo SMS 1145 DN65 indicado para sensor de vazão SMF. A conexão do lado do sensor é uma flange de dispositivo específica da ifm.

Quais conexões de tubulação são indicadas para este adaptador?

A conexão de processo é SMS 1145 DN65. A ficha lista tubulações padrão ISO 2037, BS 4825 parte 1 e DIN EN 10357 séries C e D como adequadas.

O que vem na embalagem?

O cadastro informa 2 peças por embalagem e inclui 12 parafusos. Confirme a configuração da embalagem comercial antes de concluir a montagem.

Este adaptador serve para qualquer sensor de vazão?

Não há indicação de compatibilidade universal: a ficha o especifica para sensor de vazão SMF com flange de dispositivo específica da ifm. Para outras interfaces, confirme a compatibilidade mecânica com o fabricante.

Posso usar o E40514 em uma conexão que não seja SMS 1145 DN65?

A ficha especifica SMS 1145 DN65 e não confirma outras conexões. Para uma linha com padrão diferente, valide a interface antes da seleção.

O material é compatível com qualquer produto alimentício ou fluido de processo?

Não é possível concluir compatibilidade universal. A instrução de segurança exige verificar a compatibilidade entre o fluido e as substâncias do produto em cada aplicação.

O que verificar se o sensor não encaixa no adaptador?

Confira se o sensor é da família SMF e se possui a flange de dispositivo específica da ifm indicada para o E40514. Compare a interface com o desenho dimensional antes de substituir qualquer componente.

O que pode causar vazamento depois da instalação?

Uma causa possível é o desalinhamento ou a incompatibilidade entre as interfaces de conexão. Inspecione o assentamento e confirme o padrão da conexão; siga as instruções do fabricante para montagem e vedação.

É melhor comprar este conjunto ou adquirir as peças separadamente?

O cadastro informa embalagem de 2 peças e 12 parafusos incluídos. A ficha não apresenta uma comparação com peças avulsas; selecione pela quantidade necessária e confirme o conteúdo da embalagem comercial.

Que cuidados devo ter durante a instalação e o uso?

Verifique as interfaces, a pressão máxima informada e a compatibilidade do fluido antes da montagem. Como a ficha não informa torque de aperto, consulte as instruções do fabricante para esse procedimento.

GLOSSÁRIO TÉCNICO

SMS 1145

Padrão da conexão de processo especificado para o adaptador.

DN65

Dimensão nominal da conexão de processo, indicada também como 2 1/2 pol.

316L (1.4404)

Designação do aço inoxidável especificado como material do produto.

Parâmetro de rugosidade média aritmética da superfície.

Pressão de operação

Condição de processo que deve permanecer dentro do limite informado para o produto.
