Adaptador de Processo SMS 1145 IFM E40513 DN50

Pré-visualizar: E40513 IFM - Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN50 Aço Inox 316L 16bar

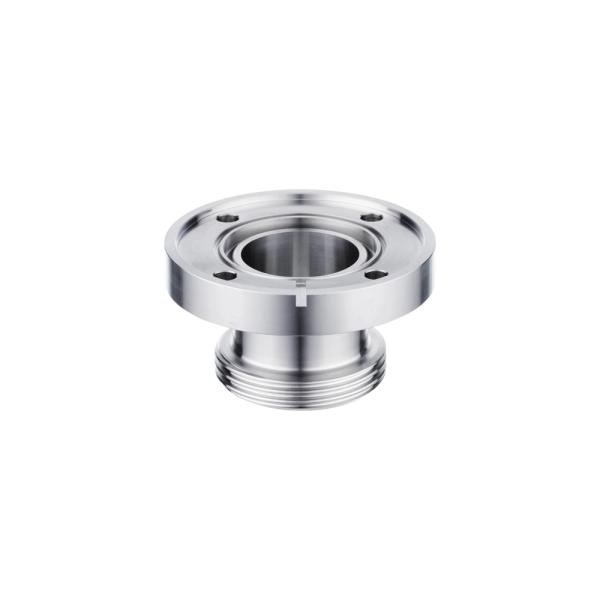

E40513 IFM - Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN50 Aço Inox 316L 16bar

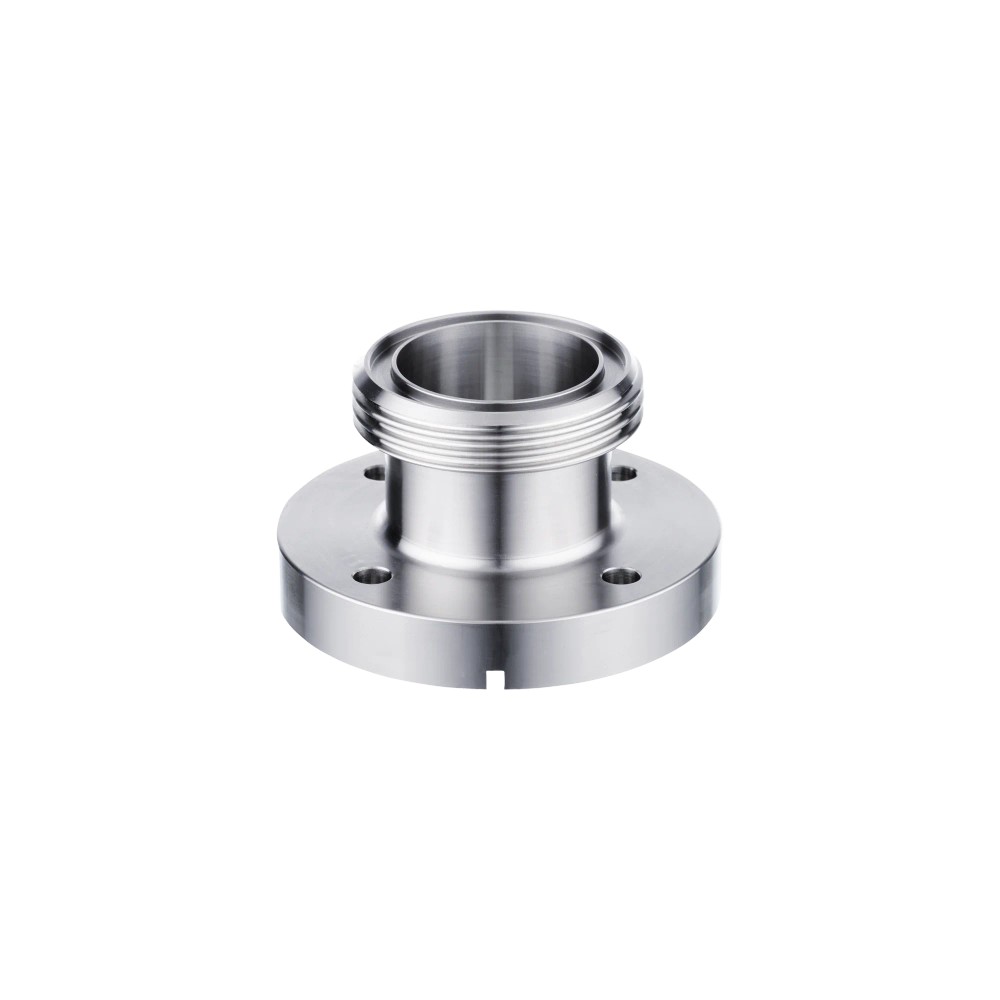

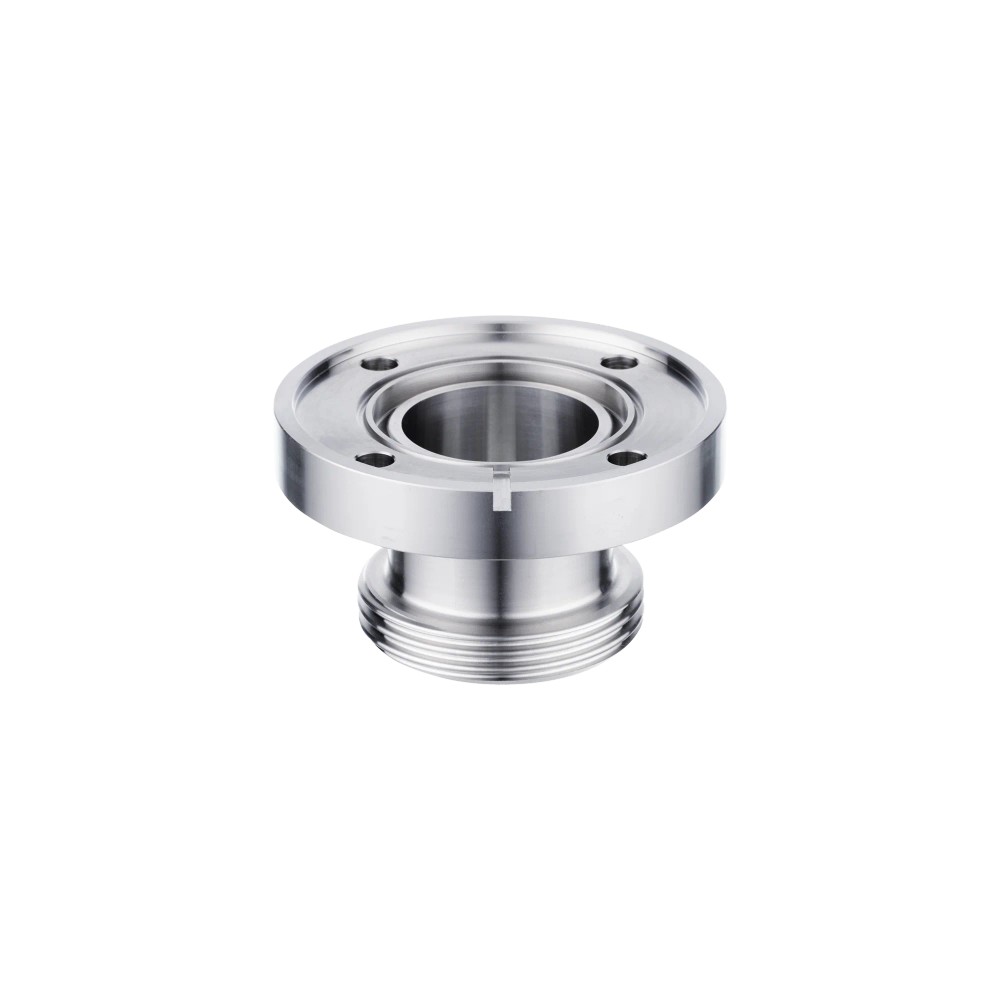

Imagem meramente ilustrativa

R$ 3.496,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40513
EAN: 4021179350068
NCM do produto: 90269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E40513 IFM - Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN50 Aço Inox 316L 16bar"

Destaques do Produto

Conexão de processo

SMS 1145

Tamanho nominal

DN50 (2″)

Sensor compatível

Sensor de vazão SMF

Material

Aço inoxidável 316L (1.4404)

Limite de pressão informado

16 bar

Conexão do sensor

Flange de dispositivo específico da ifm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo SMS 1145 DN50 ifm E40513 para Sensor de Vazão SMF, Aço Inoxidável 316L, 16 bar

O ifm E40513 é um adaptador de processo SMS 1145 DN50 para montagem de sensor de vazão SMF. Destina-se à conexão do sensor à tubulação em aplicações higiênicas, incluindo indústria alimentícia e de bebidas. É fabricado em aço inoxidável 316L (1.4404), suporta pressão de até 16 bar e possui superfície com rugosidade Ra < 0,4 μm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40513
Fabricante	ifm
Conexão de processo	SMS 1145
Dimensão nominal	DN50 (2″)
Sensor indicado	Sensor de vazão SMF
Material	Aço inoxidável 1.4404 (316L)
Pressão máxima informada	16 bar / 1,6 MPa
Rugosidade da superfície	Ra < 0,4 μm
Dimensões	Ø 109 mm; comprimento 60,9 mm
Quantidade e conteúdo informado	Embalagem com 2 peças; 8 parafusos incluídos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em conexão de processo SMS 1145 DN50, respeitando os limites e as condições de instalação definidos pelo fabricante.
Aplicações higiênicas e na indústria alimentícia e de bebidas, conforme aplicação indicada para o produto.
Instalações em que sejam requeridos o material 1.4404 (316L), a rugosidade Ra < 0,4 μm e pressão de até 16 bar.

⚠ Considere outro se precisa de:

Não selecionar para um sensor ou conexão de processo diferente sem confirmar a compatibilidade dimensional e mecânica com a documentação da ifm.
Não utilizar acima do limite de pressão informado de 16 bar.
Não presumir compatibilidade química com o fluido: o fabricante orienta verificar a compatibilidade entre fluido e substância do produto em cada aplicação.

APLICAÇÕES E USO

Aplicação indicada: adaptação de uma conexão SMS 1145 DN50 para montagem de sensor de vazão SMF em sistemas higiênicos da indústria alimentícia e de bebidas.
Na seleção, confirme que a tubulação corresponde à conexão e ao tamanho nominal especificados e que a pressão do processo não ultrapassa 16 bar.
A compatibilidade com o fluido precisa ser avaliada para cada aplicação. A ficha não fornece uma lista de fluidos compatíveis nem uma faixa de temperatura.
A utilização com sensores diferentes do SMF ou com conexões diferentes não é confirmada pelos dados disponíveis; consulte o datasheet ou a ifm para validação.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo SMS 1145 DN50 ifm E40513 para Sensor de Vazão SMF, Aço Inoxidável 316L, 16 bar, verifique estes pontos:

Escolha o E40513 quando

A instalação requer conexão SMS 1145 DN50 para sensor de vazão SMF, flange de dispositivo específico da ifm e operação dentro do limite de pressão informado de 16 bar.

Verifique antes de escolher outra configuração

Se a tubulação não for DN50 com conexão SMS 1145, ou se o sensor não for SMF, confirme dimensões e interfaces com o datasheet ou com a ifm. A ficha não informa compatibilidade com outras conexões ou modelos de sensor.

Valide as condições do processo

Confira a compatibilidade do fluido com os materiais e confirme as condições de pressão e instalação. A ficha não especifica faixa de temperatura nem compatibilidade química com fluidos individuais.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Marca indicada nos dados do produto.
Nome/modelo	Adaptador de processo SMS 1145; modelo 1145	Identificação do adaptador.
Código do produto / SKU / Part Number	E40513	Código de identificação do item.
GTIN	4021179350068	Identificador comercial informado na ficha.
Categoria	Acessório; adaptador de processo	Classificação do produto.
Quantidade na embalagem	2 peças	Quantidade indicada nos dados do catálogo.
Itens incluídos	8 parafusos	Conteúdo listado para o produto.
Peso informado	2.940 g	Peso apresentado no conjunto de dados do catálogo.

Aplicação e compatibilidade mecânica
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicações indicadas na descrição do produto.
Sensor indicado	Sensor de vazão SMF	Modelo de sensor associado ao adaptador na ficha.
Conexão do processo	SMS 1145	Padrão de conexão informado para o processo.
Dimensão nominal	DN50 (2″)	Tamanho nominal informado para a conexão.
Conexão do sensor	Flange de dispositivo específico da ifm	Interface mecânica indicada para o sensor.
Padrões de tubulação	ISO 2037; DIN EN 10357 séries D	Padrões listados como adequados para a conexão de processo.

Materiais e condições de processo
Material	1.4404 (aço inoxidável / 316L)	Material especificado para o adaptador.
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado; não exceder esse valor.
Rugosidade da superfície	Ra < 0,4 μm	Valor de rugosidade indicado para a superfície.
Compatibilidade com o fluido	Deve ser verificada para cada aplicação	Instrução de segurança do produto; a ficha não especifica compatibilidade com fluidos individuais.
Classificação conforme DESP	Depende da aplicação e deve ser realizada pelo usuário/operador	Nota do fabricante sobre possível classificação de acordo com a Diretiva de Equipamentos sob Pressão.

Dados dimensionais e construtivos
Diâmetro	Ø 109 mm	Dimensão informada na ficha.
Comprimento	60,9 mm	Dimensão informada na ficha.
Formato do invólucro	Cilíndrico	Formato indicado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não se aplica: o E40513 é um adaptador de processo mecânico; a ficha não informa protocolo de comunicação.

Conexões

Elétrica Não há conexão elétrica informada. O produto não é descrito como sensor ou componente elétrico.

Processo SMS 1145 DN50 (2″); conexão do sensor por flange de dispositivo específico da ifm. Indicado para sensor de vazão SMF. A ficha informa tubulação padrão ISO 2037 e DIN EN 10357 séries D.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF em conexão de processo SMS 1145 DN50	✓	Essa é a combinação de sensor e conexão indicada para o E40513.
Tubulação com padrão ISO 2037 ou DIN EN 10357 séries D, na configuração DN50 SMS 1145	✓	Esses padrões de tubulação são listados para a conexão de processo; as dimensões da instalação devem ser conferidas.
Pressão de operação acima de 16 bar	✗	A resistência à pressão informada para o adaptador é 16 bar.
Outro sensor ou conexão de processo diferente de SMF e SMS 1145 DN50	✗	A ficha não confirma essa compatibilidade; validar a interface mecânica com o fabricante antes da seleção.
Fluido cuja compatibilidade com o produto não foi verificada	✗	As instruções do produto exigem verificar a compatibilidade entre o fluido e a substância do produto em cada aplicação.

INSTALAÇÃO

Como instalar o Adaptador de Processo SMS 1145 DN50 ifm E40513 para Sensor de Vazão SMF, Aço Inoxidável 316L, 16 bar

Confirme que o sensor é um modelo SMF e que a conexão de processo prevista é SMS 1145 DN50.
Verifique dimensões, condições de pressão e compatibilidade do fluido com os materiais do conjunto antes da montagem.
Consulte o datasheet e o desenho dimensional para orientar a instalação e conferir a interface mecânica.
Inspecione o adaptador, as superfícies de contato e os parafusos incluídos; não instale componentes danificados ou incompatíveis.
Monte o adaptador e o sensor conforme as instruções específicas do fabricante, utilizando os elementos de fixação previstos para a configuração.
Após a montagem, confira a vedação e a instalação conforme os procedimentos aplicáveis ao equipamento e à planta; não exceda 16 bar.

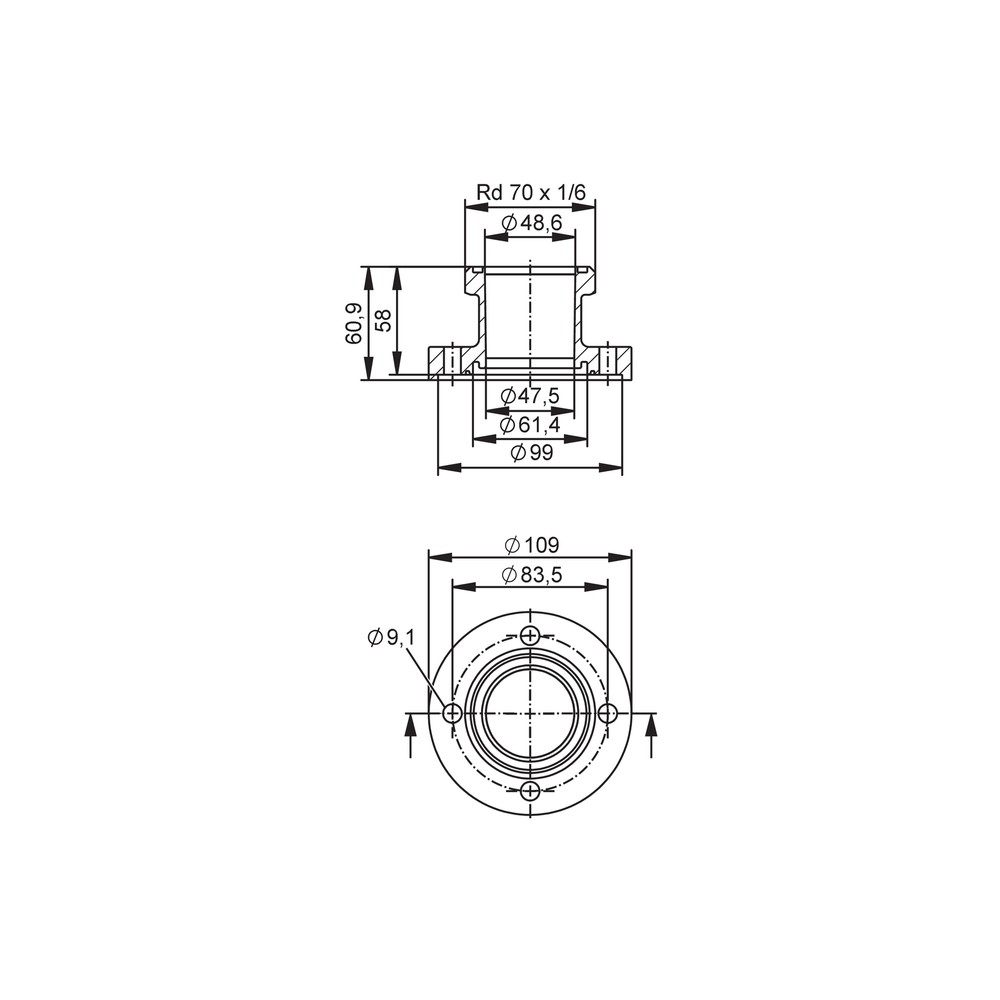

Desenho Dimensional

ACESSÓRIOS

8 parafusos incluídos, conforme dados do catálogo.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se alinha à tubulação.	A conexão ou o tamanho nominal da tubulação pode ser diferente de SMS 1145 DN50.	Confira a identificação da conexão e o tamanho nominal da linha; compare a interface com o desenho dimensional.
O sensor não encaixa no adaptador.	O sensor pode não corresponder ao modelo SMF ou à flange específica da ifm indicada para o conjunto.	Verifique o modelo do sensor e compare sua interface mecânica com o datasheet do E40513.
Há vazamento após a montagem.	A montagem, a vedação ou as superfícies de contato podem não estar adequadas à instalação.	Inspecione as interfaces e os elementos de vedação previstos no conjunto e siga o procedimento de montagem do fabricante.
O conjunto apresenta condição de operação fora do esperado no processo.	A pressão pode exceder o limite informado ou o fluido pode não ser compatível com os materiais.	Confira a pressão de operação em relação ao limite de 16 bar e verifique a compatibilidade do fluido com o fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40513 em português (Datasheet) Desenho em escala do E40513 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40513 e para qual sensor ele serve?

É um adaptador de processo SMS 1145 DN50 indicado para sensor de vazão SMF. A conexão do sensor é uma flange de dispositivo específico da ifm.

O que vem na embalagem?

Os dados do catálogo indicam embalagem com 2 peças e 8 parafusos incluídos. Confirme a composição aplicável ao lote e à oferta antes da compra.

Posso usar este adaptador com sensor de outro modelo?

A ficha indica o sensor de vazão SMF e não confirma compatibilidade com outros modelos. Verifique a interface mecânica no datasheet ou com a ifm.

Serve para uma tubulação que não seja SMS 1145 DN50?

A conexão indicada é SMS 1145 DN50. Para outro padrão ou tamanho, a compatibilidade não está confirmada e deve ser validada antes da seleção.

O sensor não encaixa; preciso trocar o adaptador?

Nem sempre: primeiro confirme se o sensor é SMF e se a interface corresponde à flange específica da ifm. Compare também a conexão do adaptador com o desenho dimensional.

A conexão está vazando depois da montagem; o que devo verificar?

Antes de substituir o adaptador, confira o alinhamento das interfaces, as superfícies de contato e a montagem dos elementos de vedação previstos. Consulte o procedimento de instalação do fabricante.

Devo comprar o kit ou apenas uma peça?

A ficha do catálogo informa embalagem com 2 peças e 8 parafusos. Se a necessidade for de uma unidade avulsa, confirme com o fornecedor como o produto é comercializado.

Como decidir entre este adaptador e outro de processo?

Escolha o E40513 quando a aplicação exigir SMS 1145 DN50 e sensor SMF. Para outra conexão ou outro sensor, compare a interface mecânica com a documentação do modelo alternativo.

Que cuidados devo ter na instalação?

Confirme a conexão, o tamanho nominal, a pressão de operação e a compatibilidade do fluido antes da montagem. Use o datasheet e o desenho dimensional para verificar as interfaces.

Posso usar o E40513 acima de 16 bar?

Não: a resistência à pressão informada é de 16 bar. Para condições diferentes, consulte a ifm antes de especificar o conjunto.

GLOSSÁRIO TÉCNICO

SMS 1145

Conexão de processo indicada para este adaptador, na dimensão nominal DN50. (Ref.: conexão de processo SMS 1145; DN50)

DN50

Dimensão nominal da conexão, indicada como 2″ na ficha do produto. (Ref.: dimensão nominal DN50 (2″))

316L

Designação do aço inoxidável correspondente ao material 1.4404 especificado para o adaptador. (Ref.: material 1.4404 / 316L)

Parâmetro de rugosidade superficial; para este produto, a ficha informa Ra < 0,4 μm. (Ref.: rugosidade da superfície)

DESP

Diretiva de Equipamentos sob Pressão; a ficha informa que uma possível classificação depende da aplicação e deve ser determinada pelo usuário ou operador. (Ref.: nota sobre DESP)
