Adaptador de Processo SMS 1145 IFM E40512

Pré-visualizar: E40512 IFM - Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN40 Aço Inox 16 bar

E40512 IFM - Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN40 Aço Inox 16 bar

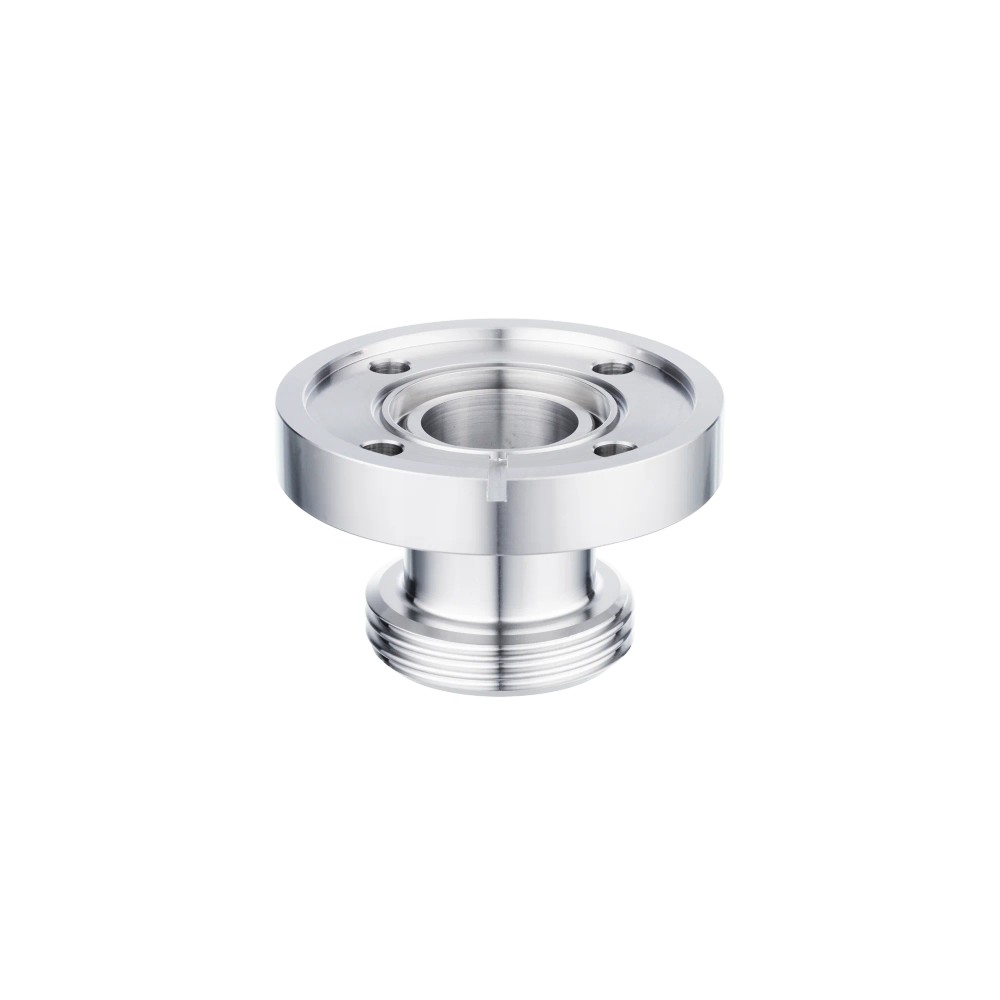

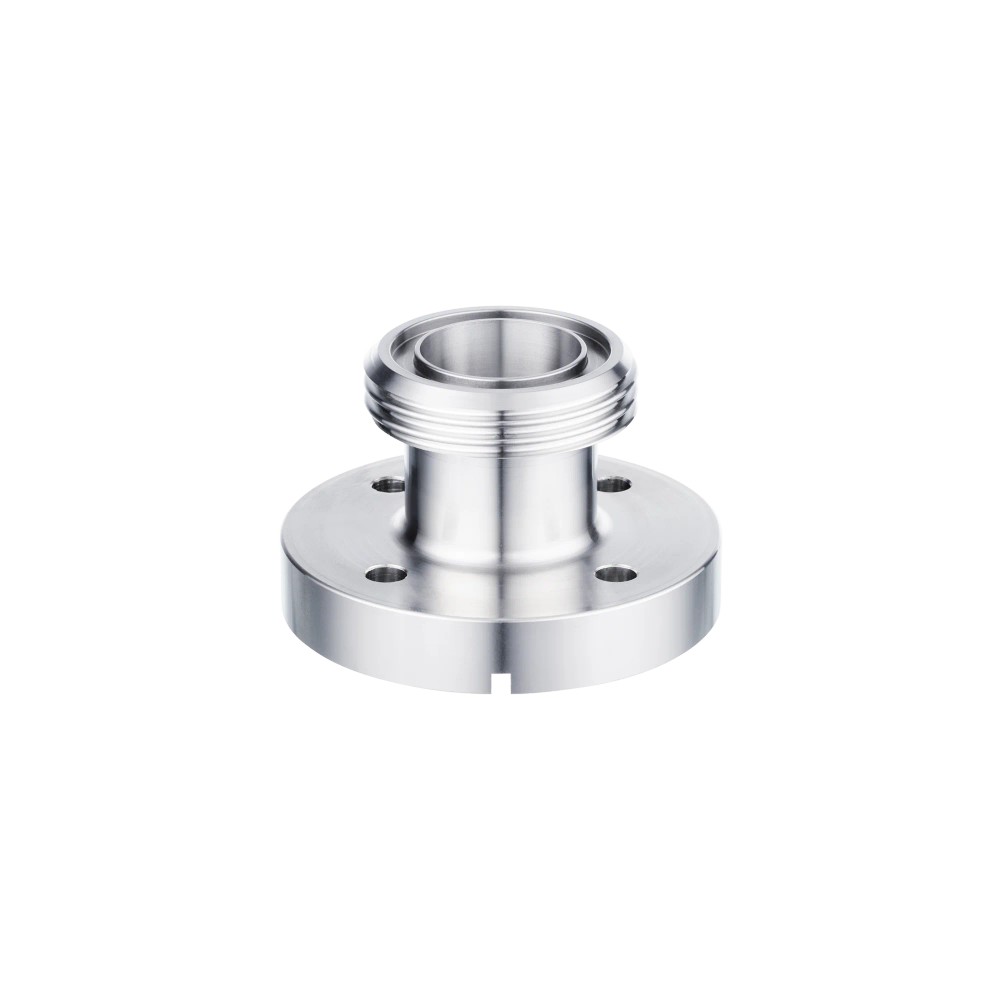

Imagem meramente ilustrativa

R$ 3.292,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40512
EAN: 4021179350051
NCM do produto: 90269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E40512 IFM - Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN40 Aço Inox 16 bar"

Destaques do Produto

Conexão de processo

SMS 1145

Dimensão nominal

DN40

Sensor compatível indicado

Sensor de vazão SMF com flange de dispositivo específica da ifm

Pressão máxima informada

16 bar

Material

Aço inoxidável 1.4404 / 316L

Rugosidade em contato com o meio

Ra < 0,4 µm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN40 IFM E40512, aço inoxidável 316L, 16 bar

O IFM E40512 é um adaptador de processo SMS 1145 DN40 para montagem de sensor de vazão SMF em tubulações e sistemas higiênicos. Possui conexão do sensor por flange específica da ifm e é fabricado em aço inoxidável 1.4404 (316L). A resistência à pressão informada é de 16 bar, e as superfícies em contato com o meio têm rugosidade Ra < 0,4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / código	IFM E40512
Tipo de produto	Adaptador de processo SMS 1145
Dimensão nominal	DN40 (1 1/2″)
Conexão de processo	SMS 1145
Conexão do sensor	Flange de dispositivo específico da ifm
Material	Aço inoxidável 1.4404 / 316L
Resistência à pressão	16 bar / 1,6 MPa
Dimensões	Ø 99 mm; comprimento 60,9 mm
Rugosidade das superfícies em contato com o meio	Ra < 0,4 µm
Conteúdo informado da embalagem	2 peças; 8 parafusos incluídos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF com flange de dispositivo específica da ifm em conexão de processo SMS 1145 DN40.
Aplicações alimentícias, de bebidas e sistemas higiênicos que atendam às condições de pressão, compatibilidade química e conexão especificadas.

⚠ Considere outro se precisa de:

Não selecionar para conexão de processo diferente de SMS 1145 sem confirmação documentada de compatibilidade mecânica.
Não exceder a resistência à pressão informada de 16 bar; avaliar as condições reais do processo e a classificação aplicável ao conjunto.
Não presumir compatibilidade com sensores que não tenham a flange de dispositivo específica da ifm indicada.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensor de vazão SMF em processos da indústria alimentícia e de bebidas e em sistemas higiênicos, utilizando conexão SMS 1145 DN40.
Aplicação condicionada: uso com tubulação identificada nos padrões ISO 2037, JIS G3447 ou DIN EN 10357 série D, desde que a interface instalada corresponda à conexão especificada.
Antes da instalação, confirme que a pressão não excede 16 bar e verifique a compatibilidade química do fluido com os materiais do produto. A ficha não fornece uma lista de fluidos compatíveis.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN40 IFM E40512, aço inoxidável 316L, 16 bar, verifique estes pontos:

Escolha o E40512 quando

A tubulação exigir conexão de processo SMS 1145 DN40 e o sensor de vazão SMF utilizado tiver a flange de dispositivo específica da ifm. Confirme também a pressão de operação e a compatibilidade do fluido com os materiais.

Verifique as normas da tubulação

A ficha relaciona a conexão de processo às tubulações padrão ISO 2037, JIS G3447 e DIN EN 10357 série D. Confirme que o padrão efetivamente instalado corresponde à conexão SMS 1145 especificada.

Busque confirmação antes de selecionar outra configuração

Se o sensor, o padrão de conexão ou as condições do processo forem diferentes, consulte o datasheet ou a IFM para validar a montagem. A ficha não especifica adaptabilidade a outras conexões nem sensores sem flange ifm correspondente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM ELECTRONIC	Identificação do fabricante conforme os dados do produto.
Modelo / SKU	E40512	Código do produto.
GTIN	4021179350051	Identificador comercial informado.
Part number	E40512; ADAPT SMS1145 DN40	Códigos registrados para o produto nas fontes do anúncio.
Tipo de produto	Adaptador de processo SMS 1145	Componente de conexão para sensor de vazão SMF.
Quantidade por embalagem	2 peças	Quantidade indicada nos dados do produto; verificar a composição do fornecimento do anúncio.
Acessórios incluídos	8 parafusos	Quantidade declarada na ficha do produto.
Peso	2.751,4 g	Peso informado no conjunto de dados do produto.
NCM	9026.90.90	Classificação fiscal informada no cadastro.

Área de aplicação
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicações descritas para o adaptador.
Verificação de compatibilidade do fluido	A compatibilidade entre o fluido e as substâncias do produto deve ser verificada em todas as aplicações.	Condição de segurança indicada pelo fabricante.
Diretiva de equipamentos sob pressão	A classificação depende da aplicação e deve ser realizada pelo usuário ou operador.	Não é atribuída uma classificação geral ao produto na ficha.

Conexões e compatibilidade mecânica
Conexão de processo	SMS 1145	Padrão nominal de conexão do lado do processo.
Dimensão nominal	DN40 (1 1/2″)	Dimensão nominal declarada.
Tubulações padrão relacionadas	ISO 2037; JIS G3447; DIN EN 10357 série D	Padrões indicados como adequados para a conexão de processo.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica do lado do sensor; não representa conexão elétrica.
Sensor associado	Sensor de vazão SMF	Modelo de sensor indicado para uso com o adaptador.

Dados mecânicos e materiais
Material	Aço inoxidável 1.4404 / 316L	Material especificado para o produto.
Formato do invólucro	Cilíndrico	Formato registrado nos dados do produto.
Diâmetro	99 mm	Dimensão externa informada.
Comprimento	60,9 mm	Dimensão informada para o adaptador.
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão indicado na ficha; não exceder.
Rugosidade das superfícies em contato com as substâncias	Ra < 0,4 µm	Característica superficial declarada para as superfícies molhadas.

Aprovações e conformidade
Aprovações e certificações informadas	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE	Referências declaradas na ficha do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40512 é um adaptador mecânico de processo e não possui conexão elétrica especificada.

Processo SMS 1145, dimensão nominal DN40; conexão do sensor por flange de dispositivo específica da ifm. A ficha indica adequação a tubulações padrão ISO 2037, JIS G3447 e DIN EN 10357 série D. Uso indicado com sensor de vazão SMF; confirme a compatibilidade do modelo exato do sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de vazão SMF com flange específica da ifm em conexão SMS 1145 DN40	✓	Corresponde à aplicação e às conexões declaradas para o produto.
Instalação em sistema que utiliza padrão de tubulação ISO 2037, JIS G3447 ou DIN EN 10357 série D	✓	Esses padrões são indicados na ficha como adequados para a conexão de processo; confirme a configuração física da tubulação.
Operação com pressão superior a 16 bar	✗	A resistência à pressão especificada para o adaptador é 16 bar.
Montagem em sensor sem flange de dispositivo específica da ifm	✗	A conexão do sensor indicada é uma flange de dispositivo específica da ifm; compatibilidade com outra interface não está declarada.
Uso com fluido cuja compatibilidade com as substâncias do produto não foi verificada	✗	As instruções de segurança exigem verificar a compatibilidade entre o fluido e o produto para cada aplicação.

INSTALAÇÃO

Como instalar o Adaptador de Processo SMS 1145 para Sensor de Vazão SMF DN40 IFM E40512, aço inoxidável 316L, 16 bar

Confirme que a conexão da tubulação corresponde a SMS 1145 DN40 e que o sensor de vazão SMF possui a flange de dispositivo específica da ifm.
Verifique a compatibilidade do fluido com as substâncias do produto e confirme que as condições de operação respeitam o limite de pressão informado.
Consulte o desenho dimensional para conferir espaço disponível, diâmetro e comprimento antes da montagem.
Inspecione as superfícies e as interfaces de conexão; mantenha as superfícies em contato com o meio protegidas contra danos ou contaminação.
Posicione o adaptador alinhado às interfaces correspondentes e utilize os parafusos incluídos conforme a montagem prevista pelo fabricante.
Após a montagem, verifique a fixação e a vedação do conjunto conforme o procedimento da instalação e as instruções oficiais do sensor e do adaptador.

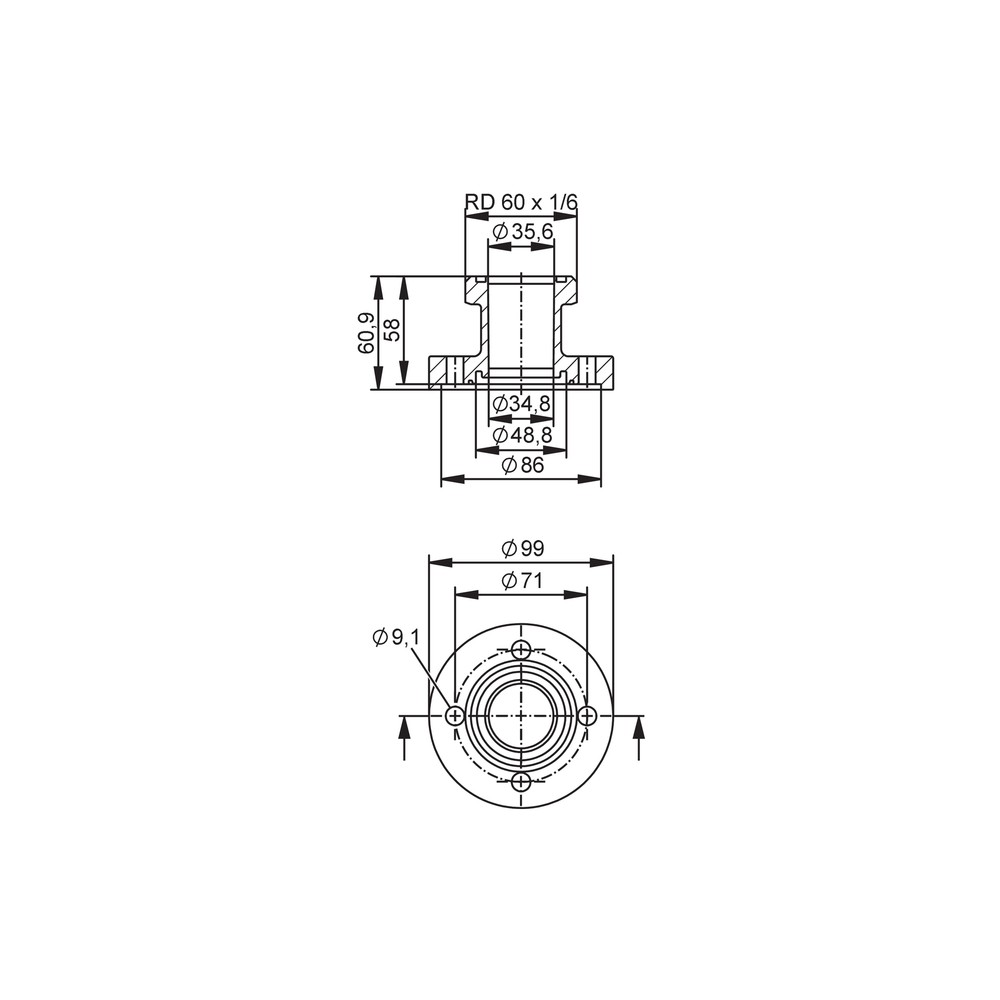

Desenho Dimensional

ACESSÓRIOS

8 parafusos incluídos, conforme ficha do produto.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não encaixa na tubulação.	A conexão de processo ou a dimensão nominal da tubulação pode não corresponder a SMS 1145 DN40.	Confira a identificação da conexão, a dimensão nominal e o padrão da tubulação em relação ao datasheet e ao desenho dimensional.
O sensor não se fixa corretamente ao adaptador.	A flange do sensor pode não corresponder à flange de dispositivo específica da ifm indicada para o produto.	Verifique o modelo do sensor SMF e compare a interface mecânica com a documentação oficial do sensor e do E40512.
Há vazamento após a montagem.	Possível desalinhamento, fixação inadequada ou incompatibilidade entre as interfaces do conjunto.	Despressurize o sistema conforme o procedimento da instalação e inspecione alinhamento, conexão e montagem segundo a documentação do fabricante.
O conjunto apresenta condição de operação fora do limite previsto.	A pressão pode exceder os 16 bar especificados ou o fluido pode não ser compatível com as substâncias do produto.	Compare a pressão real do processo com o limite informado e verifique a compatibilidade do fluido antes de retomar a operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40512 (PT-BR) (Datasheet) Desenho em escala IFM E40512 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40512 e para que serve?

É um adaptador de processo SMS 1145 DN40 destinado à montagem de sensor de vazão SMF com flange de dispositivo específica da ifm. É indicado para aplicações alimentícias, de bebidas e sistemas higiênicos.

O que acompanha o produto?

A ficha informa uma embalagem com 2 peças e 8 parafusos. Confirme a composição do fornecimento do anúncio antes da instalação.

O E40512 serve para qualquer sensor de vazão?

Não há compatibilidade universal declarada: a ficha especifica sensor de vazão SMF e flange de dispositivo específica da ifm. Para outro modelo, confirme a interface mecânica na documentação oficial.

Posso usar o adaptador em uma conexão que não seja SMS 1145?

A conexão de processo especificada é SMS 1145 DN40. A ficha não confirma compatibilidade com outros padrões de conexão.

O que pode causar vazamento depois de instalar o adaptador?

Desalinhamento ou incompatibilidade entre as interfaces são causas possíveis. Despressurize o sistema e confira a conexão e a montagem conforme a documentação do fabricante.

O que verificar se o sensor não encaixar no adaptador?

Confira se o sensor é um modelo SMF com flange de dispositivo específica da ifm compatível. Compare a interface física com os documentos oficiais antes de substituir o adaptador.

É melhor comprar este adaptador ou procurar peças avulsas?

O cadastro informa 2 adaptadores e 8 parafusos por embalagem. Se a necessidade for diferente dessa composição ou exigir componentes não listados, confirme o fornecimento antes de selecionar outra opção.

Quando devo escolher outra versão de adaptador?

Procure outra configuração se o processo exigir padrão ou dimensão diferente de SMS 1145 DN40, ou se a flange do sensor não corresponder à interface específica da ifm. A ficha não identifica quais outras versões são compatíveis.

Que cuidados devo tomar na instalação?

Confira conexão, alinhamento e dimensões no desenho técnico, verifique a compatibilidade química do fluido e não exceda a pressão especificada. Siga também as instruções oficiais do sensor utilizado.

O produto tem ligação elétrica ou exige pinagem?

Não. O E40512 é um adaptador mecânico de processo e a ficha não especifica ligação elétrica, pinagem ou protocolo.

GLOSSÁRIO TÉCNICO

SMS 1145

Padrão da conexão de processo especificado para o adaptador. (Ref.: conexão de processo SMS 1145)

DN40

Dimensão nominal da conexão do adaptador. (Ref.: dimensão nominal DN40 / 1 1/2″)

316L

Designação associada ao aço inoxidável 1.4404 informado como material do produto. (Ref.: material 1.4404 / 316L)

Parâmetro de rugosidade média aritmética da superfície. (Ref.: Ra < 0,4 µm nas superfícies em contato com as substâncias)

Flange de dispositivo específica da ifm

Interface mecânica indicada para conectar o adaptador ao sensor correspondente. (Ref.: conexão do sensor do E40512)
