Adaptador de Processo IFM DIN11851 DN100

Pré-visualizar: E40506 IFM - Adaptador de Processo DIN11851 Sensor de vazão SMF DN100 Aço Inox 316L 25bar

E40506 IFM - Adaptador de Processo DIN11851 Sensor de vazão SMF DN100 Aço Inox 316L 25bar

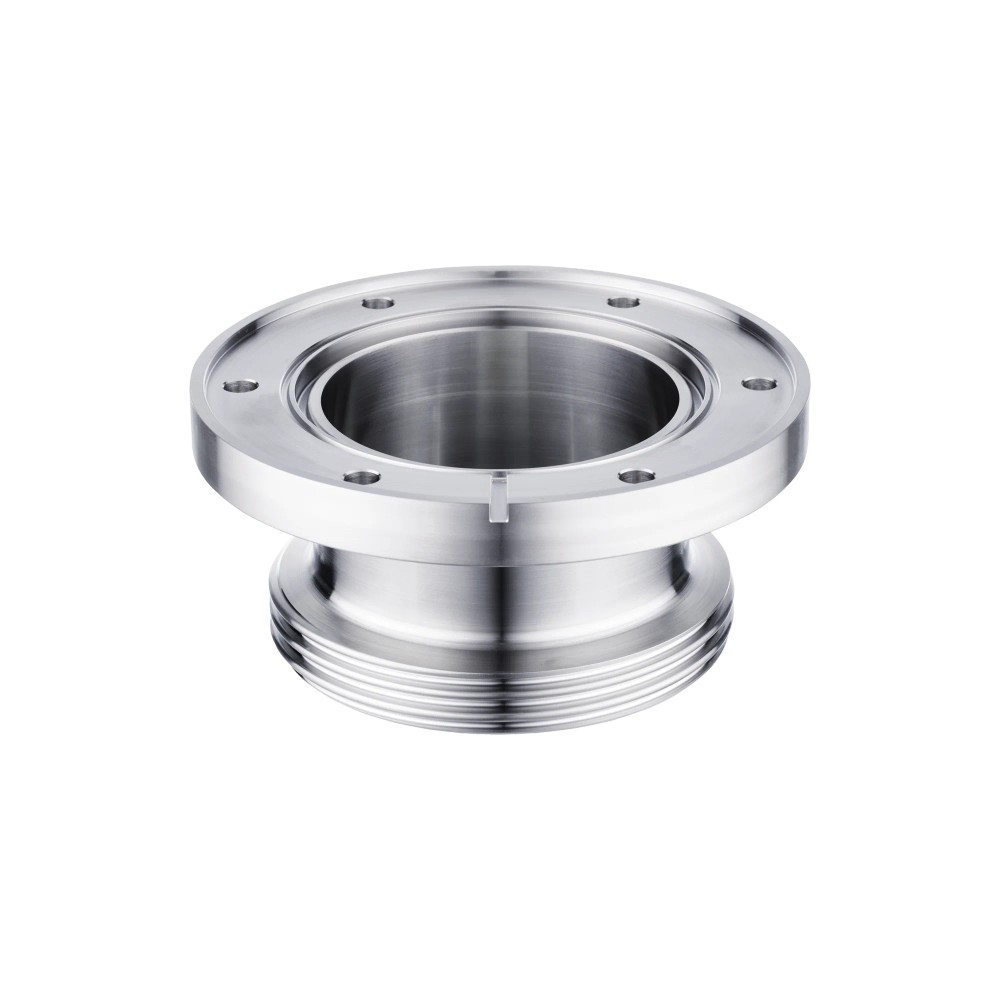

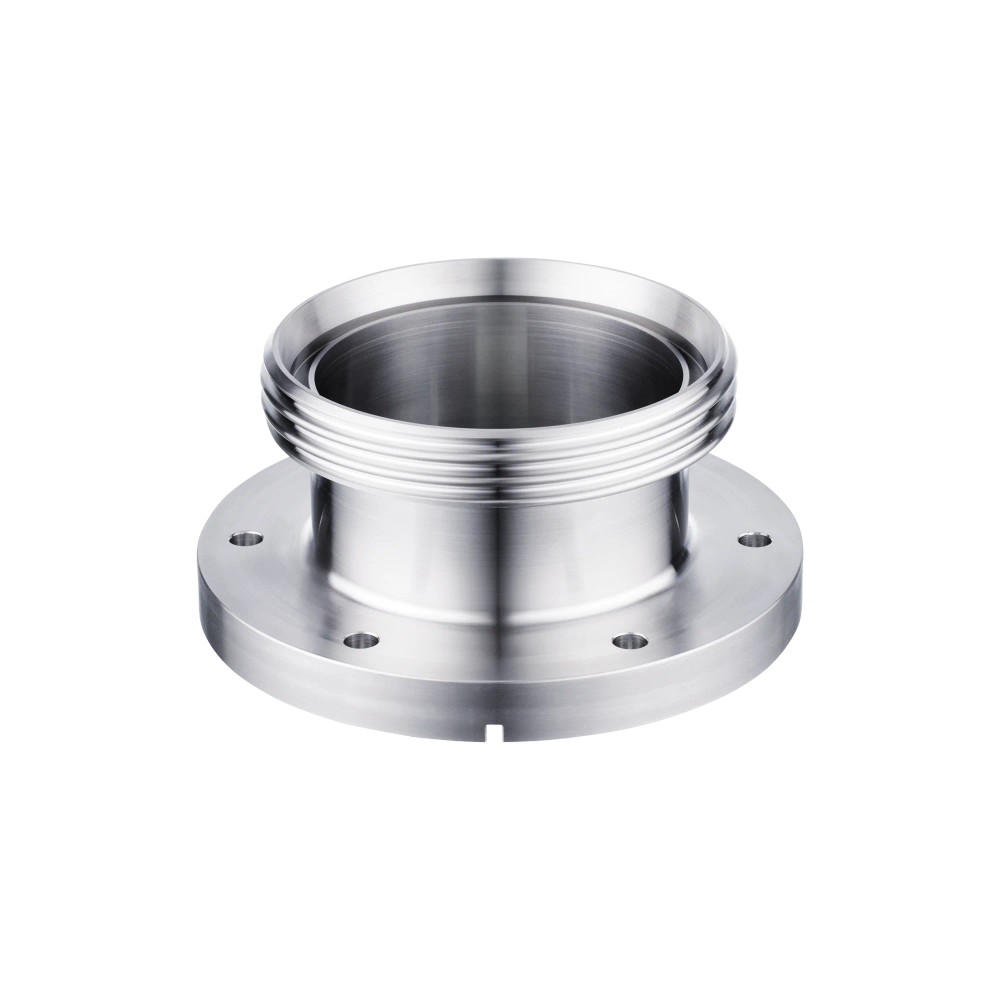

Imagem meramente ilustrativa

R$ 8.247,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40506
EAN: 4021179350013
NCM do produto: 90269090

Destaques do Produto Sensor associado...mais

Fechar menu

Saiba mais sobre: "E40506 IFM - Adaptador de Processo DIN11851 Sensor de vazão SMF DN100 Aço Inox 316L 25bar"

Destaques do Produto

Sensor associado

Sensor de vazão SMF

Conexão de processo

DIN 11851, união sanitária roscada

Tamanho nominal

DN100 (4 polegadas)

Pressão máxima informada

25 bar

Material

Aço inoxidável 1.4404 / 316L

Conexão do sensor

Flange de dispositivo específica da ifm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40506 IFM — Adaptador de Processo DIN 11851 para Sensor de Vazão SMF, DN100, Aço Inoxidável 316L, 25 bar

O E40506 é um adaptador de processo com união sanitária roscada DIN 11851 para instalação de sensor de vazão SMF. Foi especificado para aplicações na indústria alimentícia e de bebidas e em sistemas higiênicos. Possui conexão nominal DN100, construção em aço inoxidável 316L e resistência à pressão de 25 bar. A conexão do sensor é uma flange específica da ifm.

PRINCIPAIS ESPECIFICAÇÕES

SKU / part number	E40506
Marca	ifm
Aplicação indicada	Sensor de vazão SMF
Conexão de processo	União sanitária roscada DIN 11851
Dimensão nominal	DN100 (4 polegadas)
Material	1.4404 (aço inoxidável 316L)
Resistência à pressão	25 bar / 2,5 MPa
Dimensões	Ø 168 mm × comprimento 77,9 mm
Rugosidade superficial	Ra < 0,4 µm

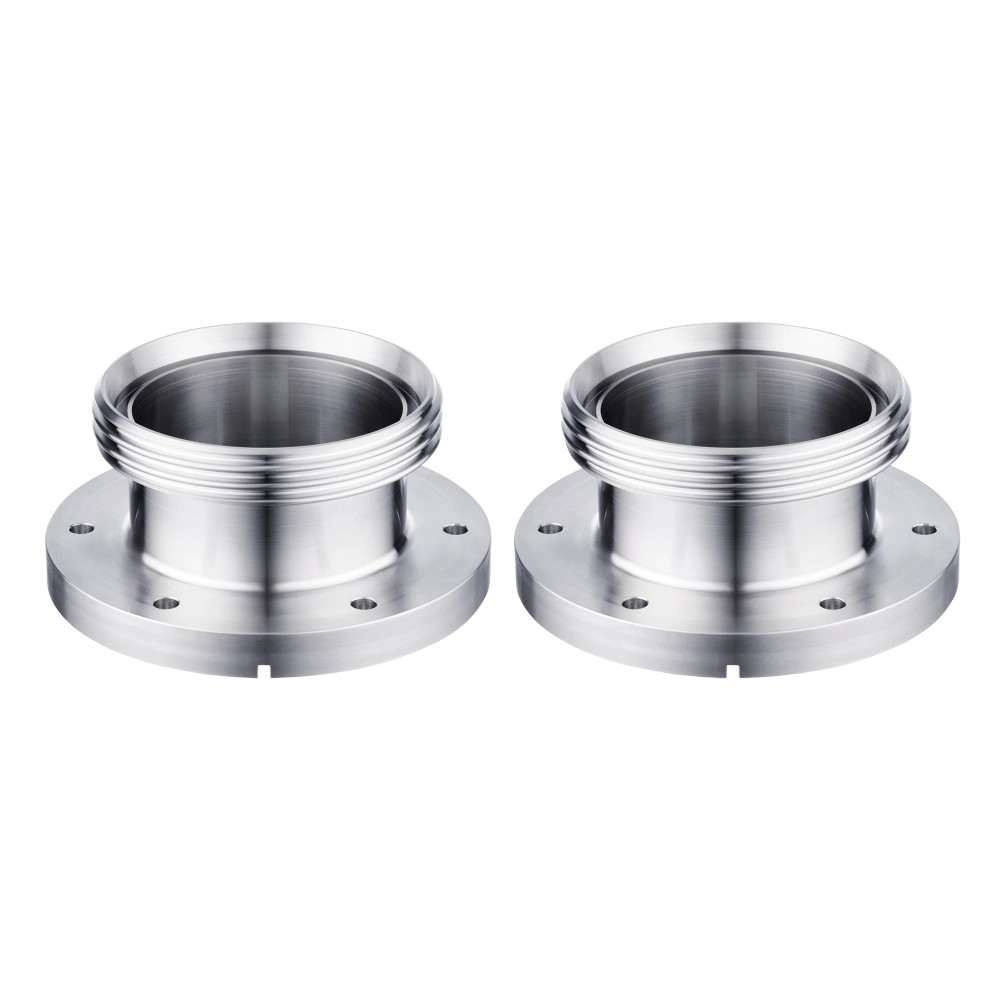

Unidades por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalação de sensor de vazão SMF com conexão de dispositivo específica da ifm, em processo com conexão sanitária roscada DIN 11851 DN100.
Aplicações alimentícias, de bebidas e em sistemas higiênicos, observando as condições de processo e as certificações informadas.
Tubulações compatíveis com DIN EN 10357 séries A, DIN 11866 séries A ou DIN 11850 série 2, conforme a conexão correspondente.

⚠ Considere outro se precisa de:

Não selecionar para conexão de processo com padrão diferente de DIN 11851 sem confirmação de adaptabilidade mecânica.
Não selecionar para sensor cuja interface não corresponda à flange de dispositivo específica da ifm; confirmar o modelo de sensor e a interface antes da montagem.
Não exceder a resistência à pressão informada de 25 bar. A ficha não informa limites de temperatura ou compatibilidade química; valide essas condições no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensor de vazão SMF em processos da indústria alimentícia e de bebidas ou em sistemas higiênicos.
Aplicação condicionada: uso em tubulação DIN EN 10357 série A, DIN 11866 série A ou DIN 11850 série 2, quando a conexão de processo correspondente for DIN 11851 DN100.
Restrições a verificar: a pressão de processo deve respeitar o limite de 25 bar. A ficha não especifica temperatura de operação nem compatibilidade química do fluido; confirme esses dados no datasheet ou com a ifm antes de especificar.

COMO ESCOLHER

Antes de comprar o E40506 IFM — Adaptador de Processo DIN 11851 para Sensor de Vazão SMF, DN100, Aço Inoxidável 316L, 25 bar, verifique estes pontos:

Escolha o E40506 quando

A instalação exigir conexão sanitária roscada DIN 11851 DN100 para sensor de vazão SMF e a tubulação estiver dentro dos padrões informados: DIN EN 10357 séries A, DIN 11866 séries A ou DIN 11850 série 2.

Confirme antes de especificar

Verifique a flange específica da ifm no sensor, o espaço disponível para as dimensões Ø 168 mm e comprimento de 77,9 mm e a pressão de operação, que não deve superar 25 bar.

Busque confirmação ou outra configuração quando

A conexão da tubulação, a interface do sensor ou as condições de temperatura e fluido não estiverem cobertas pelos dados disponíveis. Consulte o datasheet da ifm; a ficha não fornece limites de temperatura nem dados de compatibilidade química.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Fabricante informado na ficha do produto.
SKU / part number	E40506	Código de identificação do adaptador.
GTIN	4021179350013	Código global de identificação informado no anúncio.
Categoria	Acessórios; adaptador de processo	Classificação do produto na ficha.
Aplicação do conjunto	Para sensor de vazão SMF	Modelo de aplicação declarado.
Setores e condições de uso	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicações declaradas no catálogo.

Conexões e compatibilidade mecânica
Conexão de processo	União sanitária roscada DIN 11851	Padrão de conexão mecânica informado.
Dimensão nominal	DN100 (4 polegadas)	Tamanho nominal informado para a conexão.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica para o sensor; não é uma conexão elétrica.
Padrões de tubulação compatíveis	DIN EN 10357 séries A; DIN 11866 séries A; DIN 11850 série 2	Padrões listados como adequados para a conexão de processo.

Dados mecânicos e materiais
Material	1.4404 (aço inoxidável 316L)	Material declarado para o adaptador.
Formato do invólucro	Cilíndrico	Formato informado na ficha.
Dimensões	Ø 168 mm; comprimento 77,9 mm	Dimensões nominais declaradas.
Rugosidade superficial	Ra < 0,4 µm	Característica de superfície informada para a aplicação higiênica.
Peso	5815,7 g	Peso informado no catálogo.

Condições de processo
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão informado; não exceder.
Temperatura de operação	Não informada	Consultar o datasheet do fabricante para verificar condições térmicas.
Compatibilidade química	Não informada	A ficha não especifica compatibilidade com fluidos; validar com o fabricante para o meio de processo.

Aprovações e características higiênicas
Aprovações e certificações informadas	EC 1935/2004; FDA; FCM CN; FCM JP; 3-A; ADI-FREE; Hygienic Cleanable	Declarações e certificações listadas na ficha do produto.

Fornecimento e conteúdo da embalagem
Unidades por embalagem	2 peças	Quantidade indicada por embalagem.
Material incluído	12 parafusos	Acessório incluído conforme os dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E40506 é um adaptador de processo mecânico; não há protocolo de comunicação informado.

Conexões

Elétrica Não possui conexão elétrica especificada. A conexão do sensor é mecânica, por flange de dispositivo específica da ifm.

Processo União sanitária roscada DIN 11851, DN100 (4 polegadas). Compatibilidade de tubulação informada para DIN EN 10357 séries A, DIN 11866 séries A e DIN 11850 série 2. Destinado a sensor de vazão SMF com flange de dispositivo específica da ifm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em processo com conexão DIN 11851 DN100 e sensor de vazão SMF com flange específica da ifm	✓	Corresponde à conexão de processo e à aplicação de sensor declaradas para o produto.
Tubulação conforme DIN EN 10357 série A, DIN 11866 série A ou DIN 11850 série 2	✓	Esses padrões são listados como adequados para a conexão de processo.
Operação com pressão acima de 25 bar	✗	A resistência à pressão informada para o adaptador é 25 bar.
Sensor com interface diferente da flange específica da ifm	✗	A ficha especifica flange de dispositivo específica da ifm; não declara compatibilidade com outras interfaces.
Uso com protocolo ou conexão elétrica como critério de adaptação	✗	O produto é um adaptador mecânico e não possui protocolo ou conexão elétrica especificados.

INSTALAÇÃO

Como instalar o E40506 IFM — Adaptador de Processo DIN 11851 para Sensor de Vazão SMF, DN100, Aço Inoxidável 316L, 25 bar

Confirme que o ponto de instalação requer conexão sanitária roscada DIN 11851 DN100 e que a tubulação corresponde a um dos padrões listados pelo fabricante.
Verifique que o sensor de vazão é um modelo SMF com flange de dispositivo específica da ifm compatível com o adaptador.
Confira as dimensões de instalação: diâmetro de 168 mm e comprimento de 77,9 mm.
Confirme que a pressão de operação não ultrapassa 25 bar e consulte o fabricante para limites de temperatura e compatibilidade com o fluido.
Instale as uniões e o sensor conforme os procedimentos e torques indicados pela ifm para os componentes correspondentes; esses valores não constam na ficha disponível.
Após a montagem, inspecione o assentamento das conexões e verifique a estanqueidade conforme o procedimento aplicável à instalação.

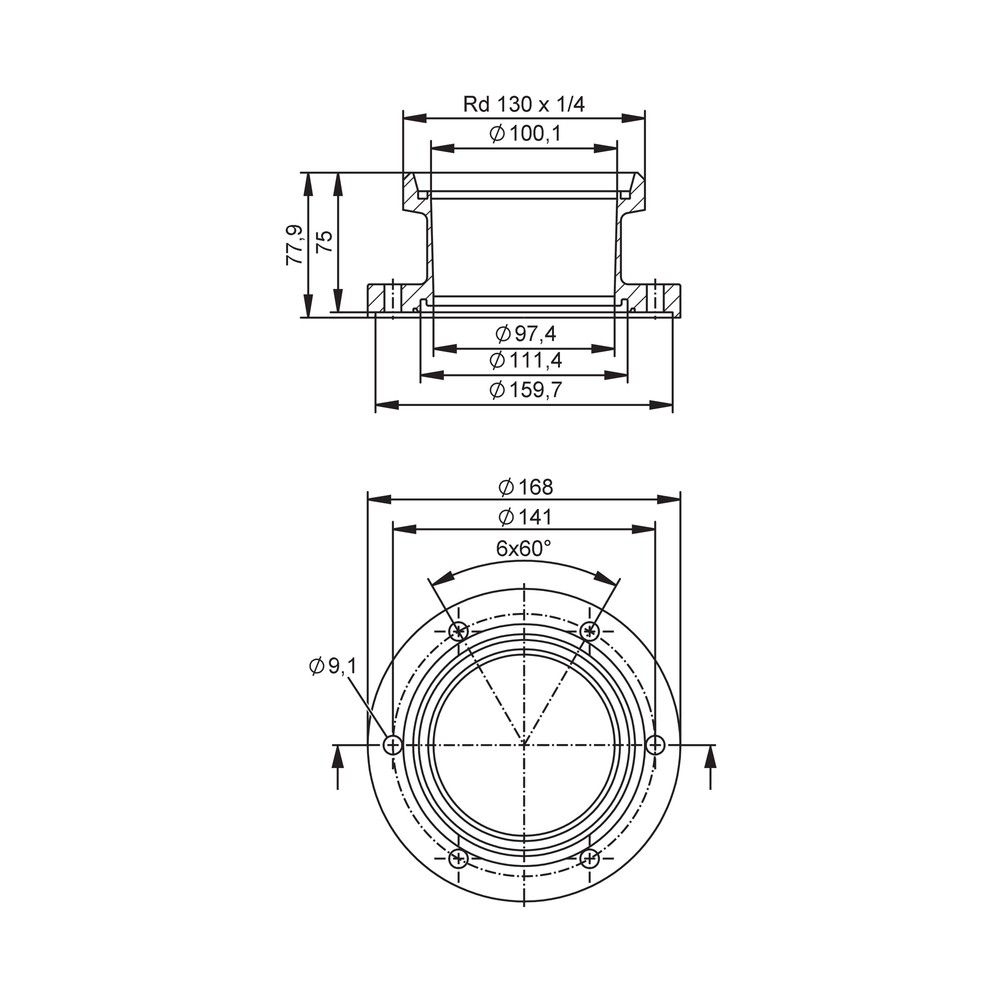

Desenho Dimensional

ACESSÓRIOS

12 parafusos incluídos; embalagem indicada com 2 peças.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não acopla à tubulação.	A conexão ou o tamanho nominal do ponto de instalação pode não corresponder a DIN 11851 DN100, ou o padrão da tubulação pode não ser um dos listados.	Confira a identificação da conexão, o tamanho nominal e o padrão da tubulação; compare com o desenho dimensional do E40506.
O sensor não assenta na interface do adaptador.	A conexão do sensor pode não corresponder à flange específica da ifm prevista para o adaptador.	Verifique o modelo do sensor e a especificação da flange no datasheet do sensor e do E40506 antes de remontar.
Há vazamento após a montagem.	A conexão pode estar desalinhada, incompletamente montada ou com componentes de vedação inadequados; a ficha do adaptador não detalha procedimento de vedação.	Inspecione alinhamento, assentamento e estado dos componentes da união, seguindo o procedimento de instalação do fabricante.
O conjunto apresenta problema após aumento da pressão de processo.	A pressão pode ter excedido o limite informado de 25 bar ou as condições do processo podem não estar adequadas ao conjunto.	Meça ou consulte o registro de pressão do processo e compare com o limite de 25 bar; investigue também temperatura e fluido conforme dados do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40506 — português (Datasheet) Desenho em escala P_MZ_Z_1918 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40506 e para que sensor ele serve?

É um adaptador de processo com união sanitária roscada DIN 11851, especificado para sensor de vazão SMF. A interface do sensor é uma flange de dispositivo específica da ifm.

Quais padrões de tubulação são informados como compatíveis?

A ficha lista DIN EN 10357 séries A, DIN 11866 séries A e DIN 11850 série 2. Confirme também o tamanho nominal DN100 e a conexão de processo DIN 11851.

O E40506 serve para qualquer sensor de vazão?

Não há compatibilidade universal declarada: o produto é indicado para sensor de vazão SMF e possui flange de dispositivo específica da ifm. Para outro sensor, confirme a interface mecânica na documentação do fabricante.

Posso usar este adaptador em uma linha com pressão acima de 25 bar?

Não. A resistência à pressão informada é de 25 bar; a ficha não autoriza operação acima desse limite.

O adaptador pode apresentar vazamento mesmo com a conexão correta?

Sim, uma montagem desalinhada ou incompleta pode causar vazamento. Antes de substituir o adaptador, inspecione o assentamento e os componentes da união conforme o procedimento do fabricante.

O sensor fica desalinhado ou não encaixa: o que devo verificar?

Confirme que o sensor é um SMF com a flange específica da ifm prevista para o E40506. Compare a interface do sensor com os dados técnicos dos dois componentes.

A embalagem é um adaptador avulso ou um conjunto?

Os dados do catálogo indicam 2 peças por embalagem e 12 parafusos incluídos. Confirme o conteúdo e a configuração do fornecimento na documentação comercial vigente.

Qual é a diferença entre escolher este adaptador e um de outro padrão?

O E40506 tem conexão DIN 11851 DN100 e flange específica da ifm para sensor de vazão SMF. Se a instalação exigir outro padrão de conexão ou outra interface de sensor, selecione uma configuração correspondente e confirme a compatibilidade com o fabricante.

Que dimensões devo conferir antes da instalação?

Verifique o espaço disponível para o diâmetro de 168 mm e o comprimento de 77,9 mm. O desenho dimensional do fabricante deve ser consultado para o posicionamento na montagem.

O E40506 possui ligação elétrica ou exige pinagem?

Não há ligação elétrica ou pinagem especificada para o adaptador; sua conexão com o sensor é mecânica. A alimentação e a ligação elétrica do sensor devem ser verificadas na documentação do próprio sensor.

GLOSSÁRIO TÉCNICO

DIN 11851

Padrão de conexão sanitária roscada especificado para o lado de processo do adaptador. (Ref.: Conexão de processo)

DN100

Dimensão nominal da conexão, indicada também como 4 polegadas na ficha. (Ref.: Dimensão nominal)

316L / 1.4404

Designação do aço inoxidável informado como material do adaptador. (Ref.: Material)

Parâmetro de rugosidade superficial; neste produto, o valor informado é inferior a 0,4 µm. (Ref.: Característica da superfície)

SMF

Série de sensor de vazão para a qual este adaptador de processo é indicado. (Ref.: Modelo de aplicação)
