E40502 IFM - Adaptador de Processo DIN11851 para Sensor de Vazão SMF DN40 Aço Inox 316L 40bar

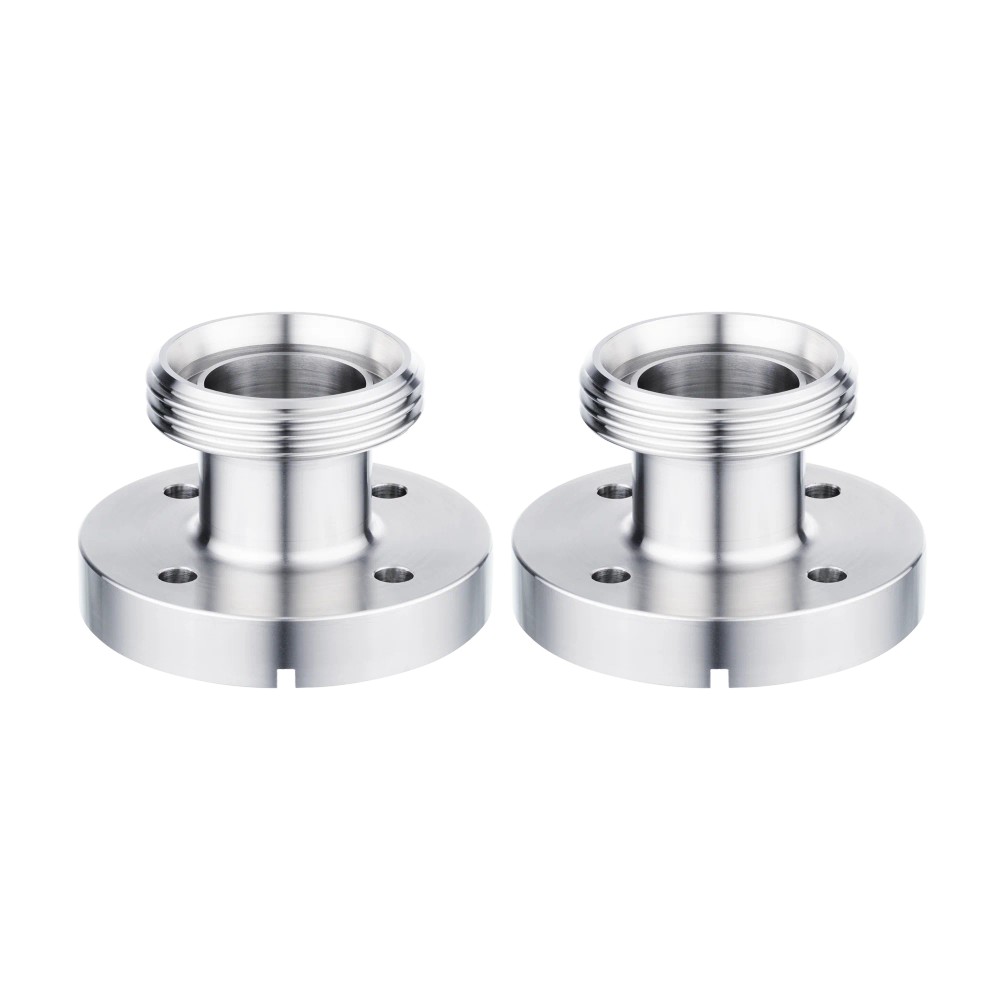

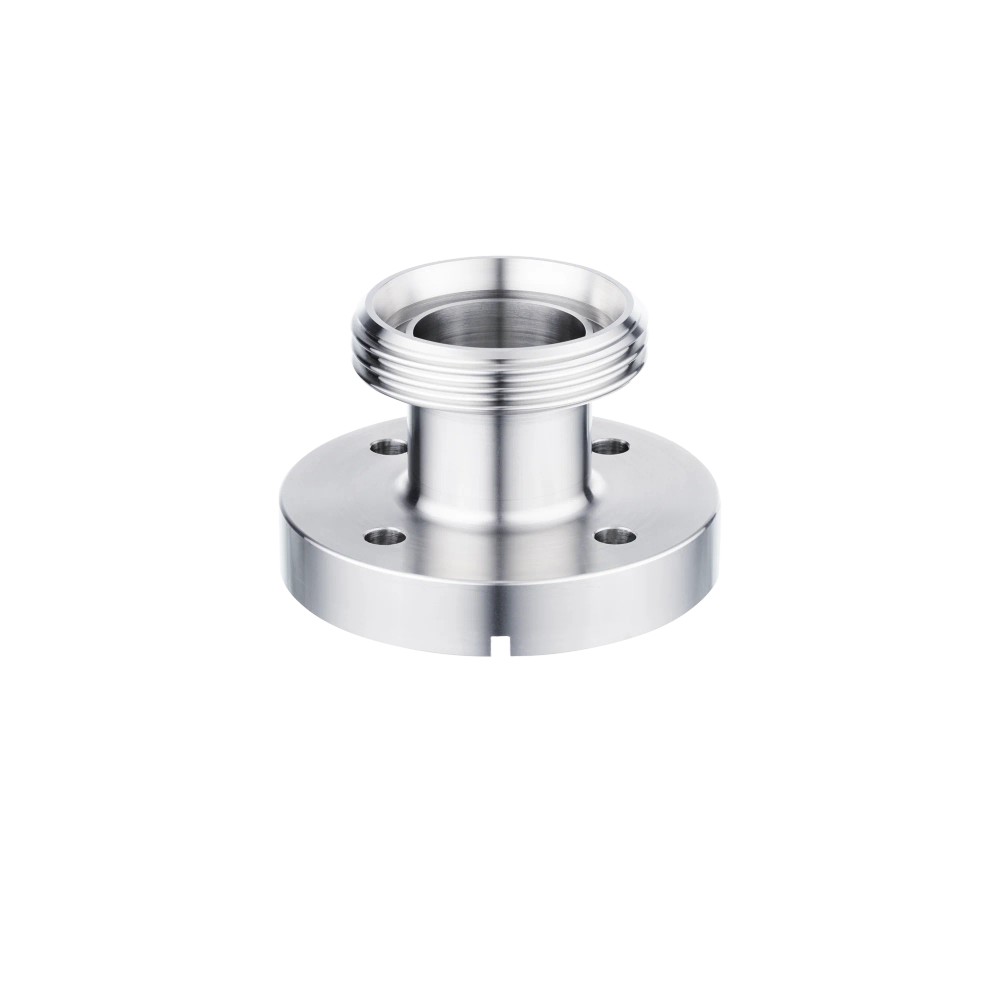

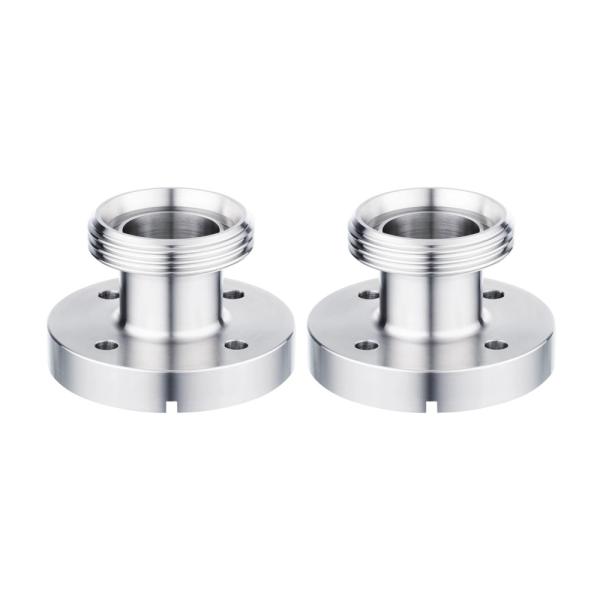

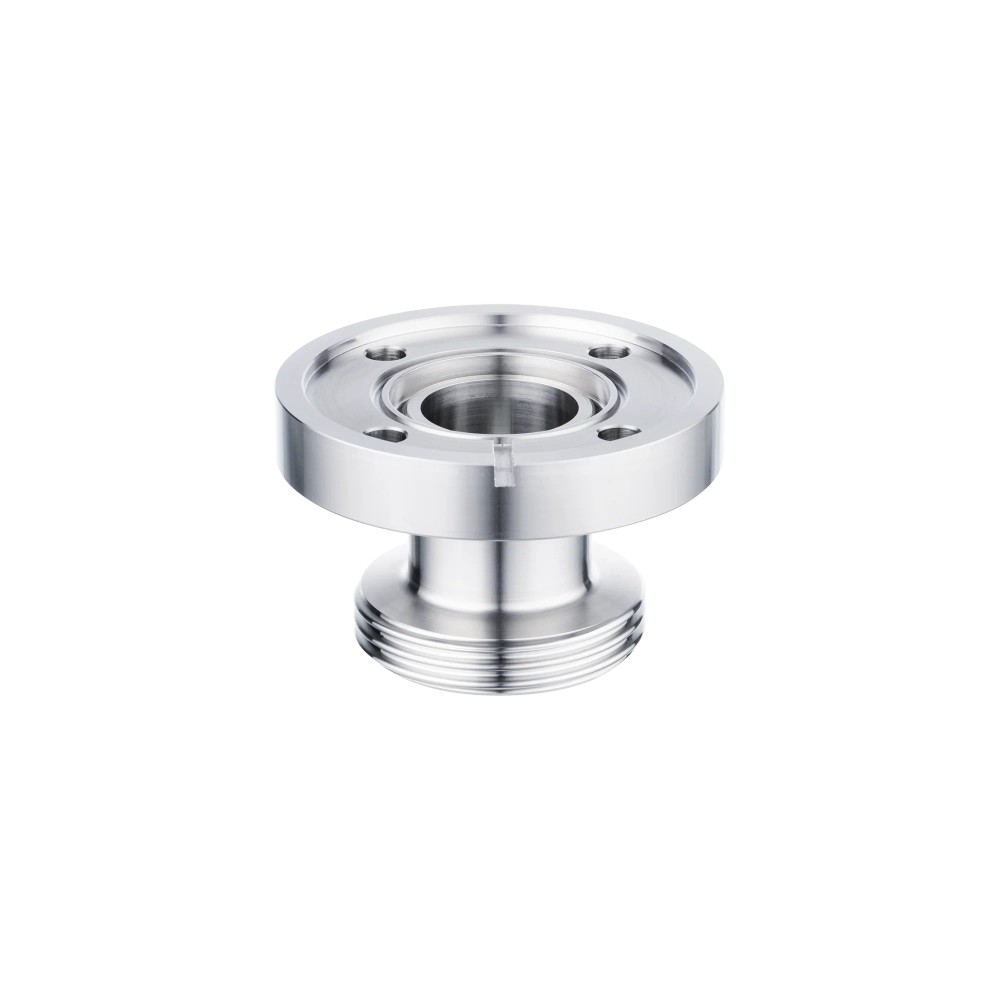

Imagem meramente ilustrativa

R$ 2.867,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40502
EAN: 4021179349970
NCM do produto: 90269090

Destaques do Produto Sensor compatível indicado...mais

Fechar menu

Saiba mais sobre: "E40502 IFM - Adaptador de Processo DIN11851 para Sensor de Vazão SMF DN40 Aço Inox 316L 40bar"

Destaques do Produto

Sensor compatível indicado

Sensor de vazão SMF

Padrão da conexão de processo

DIN 11851

Dimensão nominal

DN40 (1 1/2")

Pressão máxima informada

40 bar (4 MPa)

Material

Aço inoxidável 1.4404 (316L)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo IFM E40502 DIN 11851 DN40 para Sensor de Vazão SMF, Aço Inoxidável 316L, 40 bar

O IFM E40502 é um adaptador de processo com união sanitária roscada DIN 11851, destinado à conexão de um sensor de vazão SMF. Possui dimensão nominal DN40 e conexão do sensor por flange específica da ifm. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão de até 40 bar (4 MPa).

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E40502
Aplicação indicada	Sensor de vazão SMF
Conexão de processo	União sanitária roscada DIN 11851
Dimensão nominal	DN40 (1 1/2")
Conexão do sensor	Flange de dispositivo específica da ifm
Material	1.4404 (aço inoxidável / 316L)
Resistência à pressão	40 bar / 4 MPa
Dimensões	Ø 99 mm / comprimento 62,9 mm
Rugosidade da superfície	Ra < 0,4 μm
Peso informado	2.620 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em processo com conexão sanitária roscada DIN 11851 DN40.
Aplicações em indústria alimentícia e de bebidas e sistemas higiênicos, observando as condições de processo e a pressão máxima informada.
Instalações cujo padrão de tubulação seja um dos informados: DIN EN 10357 séries A, DIN 11866 séries A, DIN 11850 séries 1 ou DIN 11850 séries 2.

⚠ Considere outro se precisa de:

Não especificar como conexão elétrica ou como sensor de vazão: o E40502 é um adaptador de processo.
Não selecionar para aplicação acima de 40 bar (4 MPa), limite de resistência à pressão informado.
Não presumir compatibilidade mecânica com sensores que não sejam o modelo SMF ou que não usem a flange de dispositivo específica da ifm; confirme a montagem na documentação do fabricante.

APLICAÇÕES E USO

Uso indicado em instalações de indústria alimentícia e de bebidas e em sistemas higiênicos, como interface mecânica de processo para sensor de vazão SMF.
Pode ser aplicado em conjuntos com tubulação nos padrões DIN EN 10357 séries A, DIN 11866 séries A, DIN 11850 séries 1 ou DIN 11850 séries 2, desde que a interface e a dimensão nominal correspondam à montagem.
A pressão de processo deve respeitar o limite informado de 40 bar (4 MPa); a adequação do conjunto completo depende também dos limites do sensor, da tubulação e dos demais componentes.
A ficha lista aprovações e declarações relacionadas a aplicações higiênicas e contato com alimentos; confirme os requisitos regulatórios específicos do processo na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo IFM E40502 DIN 11851 DN40 para Sensor de Vazão SMF, Aço Inoxidável 316L, 40 bar, verifique estes pontos:

Escolha o E40502 quando

A instalação exigir a adaptação de um sensor de vazão SMF a uma conexão sanitária roscada DIN 11851 DN40 e as condições de pressão não excederem 40 bar (4 MPa).

Confirme antes da montagem

Verifique o padrão da tubulação, a dimensão nominal e a correspondência entre o sensor SMF e a flange específica da ifm. As dimensões externas informadas são Ø 99 mm e comprimento de 62,9 mm.

Busque outra configuração quando

A conexão de processo requerida não for DIN 11851 DN40, o sensor não corresponder à montagem indicada para SMF ou a pressão de processo superar 40 bar (4 MPa). A ficha não identifica um modelo alternativo; consulte a seleção oficial da ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Adaptador de processo com união sanitária roscada DIN 11851	Descrição do tipo de produto.
Modelo	E40502	Código do produto IFM.
Aplicação indicada	Sensor de vazão SMF	Modelo de sensor identificado na ficha.
Área de aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicações informadas no cadastro do produto.
Categoria	Acessórios / adaptadores de processo	Classificação do produto.

Conexões e padrões de processo
Conexão de processo	União sanitária roscada DIN 11851	Tipo e norma da conexão de processo.
Dimensão nominal	DN40 (1 1/2")	Dimensão nominal informada para a conexão.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica indicada para o sensor.
Padrões de tubulação	DIN EN 10357 séries A; DIN 11866 séries A; DIN 11850 séries 1; DIN 11850 séries 2	Padrões de tubulação listados na ficha.

Materiais e superfície
Material	1.4404 (aço inoxidável / 316L)	Material informado para o adaptador.
Rugosidade da superfície	Ra < 0,4 μm	Valor de rugosidade superficial informado.

Limites de operação
Resistência à pressão	40 bar / 4 MPa	Limite de pressão informado para o produto.

Dados mecânicos e dimensões
Formato	Cilíndrico	Formato do invólucro informado no cadastro.
Diâmetro	99 mm	Dimensão externa informada.
Comprimento	62,9 mm	Dimensão externa informada.
Peso	2.620 g	Peso informado no cadastro do produto.

Aprovações e declarações
Aprovações e certificações listadas	EC 1935/2004; FDA; FCM CN; hygienic cleanable; 3-A; FCM JP; ADI-FREE	Relação de aprovações e certificações fornecida na ficha.

Itens fornecidos
Parafusos	8 unidades	Quantidade informada como material incluído.
Quantidade por embalagem	2 peças	Quantidade por embalagem informada no cadastro; confirme a composição da unidade comercial com o fornecedor.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40502 é um adaptador mecânico de processo, sem conexão elétrica ou protocolo de comunicação informado.

Processo União sanitária roscada DIN 11851, DN40 (1 1/2"); conexão do sensor por flange de dispositivo específica da ifm. Modelo indicado para sensor de vazão SMF.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de vazão SMF em conexão de processo DIN 11851 DN40	✓	A ficha identifica o produto como adaptador DIN 11851 DN40 para sensor de vazão SMF.
Tubulação conforme DIN EN 10357 séries A, DIN 11866 séries A, DIN 11850 séries 1 ou DIN 11850 séries 2	✓	Esses padrões de tubulação constam na ficha do produto.
Processo com pressão de até 40 bar (4 MPa)	✓	40 bar (4 MPa) é a resistência à pressão informada; confirme também os limites dos demais componentes da instalação.
Processo com pressão superior a 40 bar (4 MPa)	✗	A pressão excede o limite informado para o adaptador.
Conexão elétrica ou comunicação com protocolo industrial	✗	O E40502 é um adaptador mecânico; a ficha não especifica conexão elétrica nem protocolo.
Sensor diferente do SMF ou montagem sem flange específica da ifm	✗	A compatibilidade documentada é para sensor de vazão SMF com flange de dispositivo específica da ifm; outras combinações não estão confirmadas na ficha.

INSTALAÇÃO

Como instalar o Adaptador de Processo IFM E40502 DIN 11851 DN40 para Sensor de Vazão SMF, Aço Inoxidável 316L, 40 bar

Confirme que o adaptador é o modelo E40502 e que o sensor a instalar é um modelo SMF cuja interface corresponde à flange específica da ifm.
Verifique que a tubulação e a conexão requerida correspondem a DIN 11851 DN40 e a um dos padrões de tubulação indicados na ficha.
Confira as dimensões disponíveis para montagem: Ø 99 mm e comprimento de 62,9 mm.
Inspecione as superfícies de conexão e os componentes antes da montagem; a ficha não especifica torque nem ferramenta de aperto.
Monte o adaptador e o sensor conforme as instruções do fabricante para os componentes correspondentes; não aplique valores de torque não documentados.
Antes de operar, confirme a montagem do conjunto e que a pressão de processo não excede 40 bar (4 MPa); siga os procedimentos de limpeza aplicáveis à instalação.

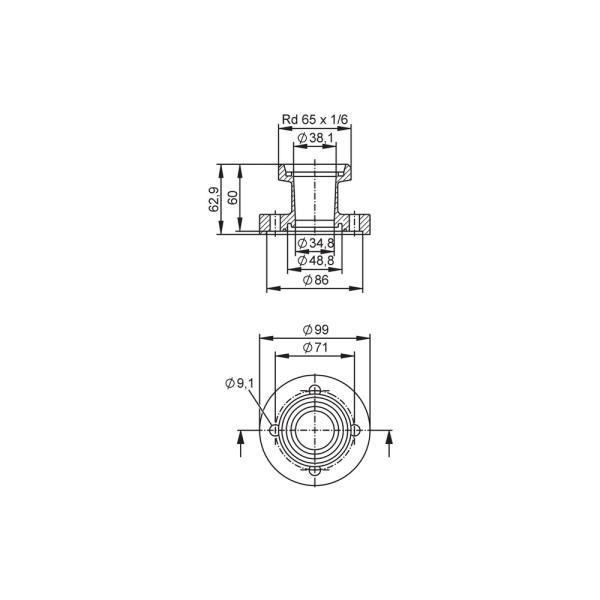

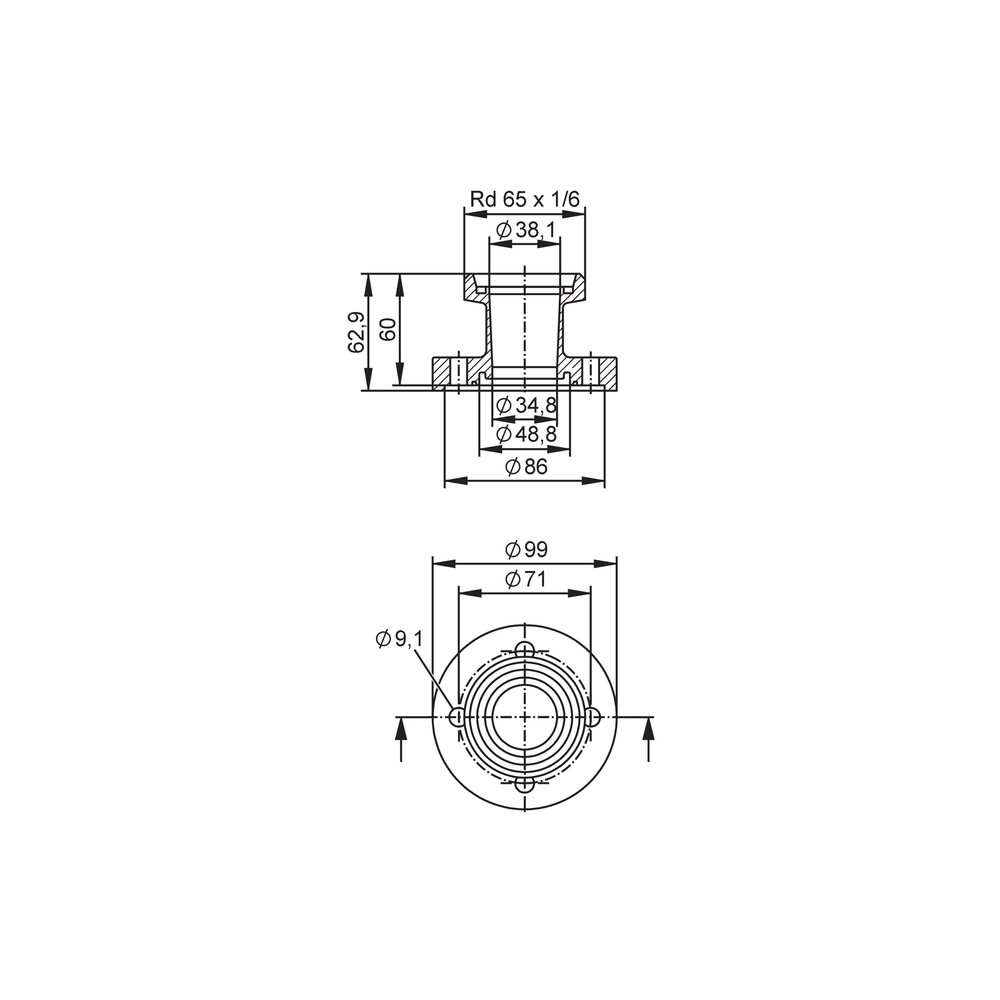

Desenho Dimensional

ACESSÓRIOS

8 parafusos, conforme material incluído informado na ficha.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não assenta ou não fixa corretamente no adaptador.	Possível divergência entre a interface do sensor e a flange de dispositivo específica da ifm.	Confirme o modelo do sensor e compare a interface mecânica com a documentação do E40502 e do sensor.
A conexão com a tubulação não fecha ou não corresponde.	Possível diferença no padrão ou na dimensão nominal da conexão de processo.	Verifique se a conexão é DIN 11851 DN40 e confira o padrão da tubulação indicado para a instalação.
Há vazamento na união após a montagem.	Possível montagem incorreta, desalinhamento ou incompatibilidade entre as interfaces; a ficha não especifica torque ou procedimento de vedação.	Despressurize a linha conforme o procedimento da instalação e inspecione alinhamento, interfaces e montagem usando a documentação do fabricante.
O conjunto é submetido a pressão acima do limite do adaptador.	A pressão de processo excede a resistência informada de 40 bar (4 MPa).	Confira a pressão de operação da linha e os dados dos demais componentes antes de retomar a operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40502 (Datasheet) Desenho em escala do E40502 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40502 e para que serve?

É um adaptador de processo com união sanitária roscada DIN 11851 DN40, indicado para conectar um sensor de vazão SMF ao processo. A conexão do sensor é uma flange específica da ifm.

O que acompanha o adaptador?

A ficha lista 8 parafusos como material incluído e informa embalagem com 2 peças. Confirme com o fornecedor a composição da unidade comercial do anúncio.

O E40502 serve para conectar um sensor que não seja da linha SMF?

A ficha identifica o E40502 para sensor de vazão SMF e informa flange específica da ifm. Não confirma a compatibilidade com outros sensores; valide o encaixe na documentação do modelo pretendido.

Posso usar este produto em uma aplicação acima de 40 bar?

Não, a resistência à pressão informada é de 40 bar (4 MPa). Para pressões superiores, selecione uma configuração cujo limite documentado atenda à condição de processo.

O sensor não encaixa no adaptador: preciso trocar o E40502?

Não necessariamente; primeiro confirme se o sensor é SMF e se sua interface corresponde à flange específica da ifm. Compare os códigos e desenhos dos dois componentes antes de substituir qualquer peça.

A união está vazando depois da montagem; o que devo verificar?

Verifique, com a linha despressurizada, se as conexões correspondem a DIN 11851 DN40 e se o conjunto está alinhado e montado corretamente. A ficha não fornece torque ou procedimento de vedação, então consulte as instruções do fabricante.

Devo comprar o adaptador avulso ou um kit?

A ficha identifica o E40502 como adaptador e lista 8 parafusos, além de informar 2 peças por embalagem. Confirme a quantidade efetivamente fornecida na unidade comercial antes de decidir se precisa de componentes adicionais.

Como diferenciar este adaptador de outro para conexão sanitária?

Compare a norma e a dimensão nominal: este modelo é DIN 11851 DN40 e possui flange específica da ifm para sensor SMF. A ficha não especifica outros adaptadores alternativos.

Quais cuidados devo ter na instalação?

Confirme o padrão da tubulação, a interface do sensor e o limite de pressão antes de montar. Para torque, ferramenta e procedimento de vedação, siga a documentação do fabricante, pois esses valores não constam na ficha fornecida.

O E40502 tem conexão elétrica ou pinagem?

Não; trata-se de um adaptador mecânico de processo, sem conexão elétrica ou pinagem informada. A conexão elétrica, se necessária, pertence ao sensor instalado e deve ser consultada na documentação dele.

GLOSSÁRIO TÉCNICO

DIN 11851

Norma indicada para a união sanitária roscada usada na conexão de processo do adaptador (Ref.: conexão de processo DIN 11851).

DN40

Dimensão nominal da conexão de processo, informada também como 1 1/2 polegadas (Ref.: dimensão nominal DN40).

316L

Designação indicada para o aço inoxidável 1.4404 utilizado no adaptador (Ref.: material 1.4404 / 316L).

Parâmetro de rugosidade superficial; a ficha informa Ra inferior a 0,4 μm (Ref.: rugosidade da superfície).

SMF

Série de sensor de vazão indicada para uso com o adaptador E40502 (Ref.: modelo compatível, sensor de vazão SMF).
