Adaptador Clamp DIN 32676 DN100 IFM

Pré-visualizar: E40496 IFM - Adaptador Clamp DIN 32676 Série A Para Sensor de Vazão SMF DN100 Inox 316L 10bar

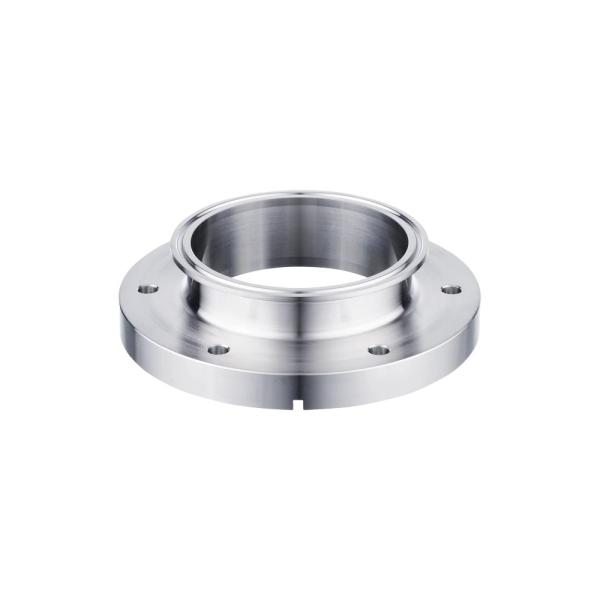

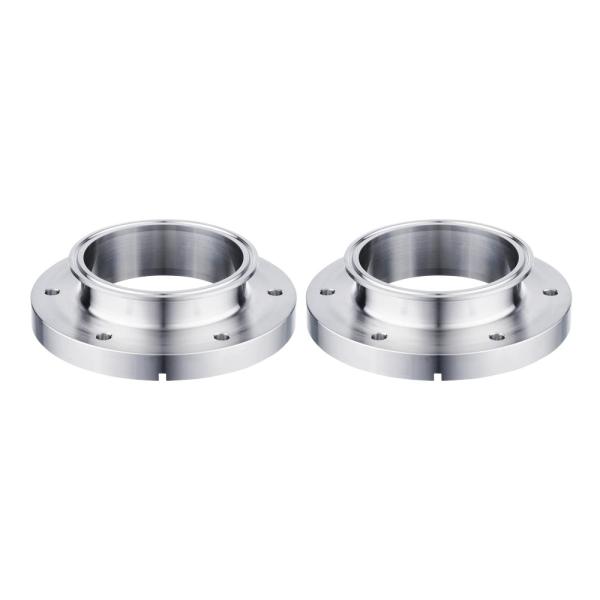

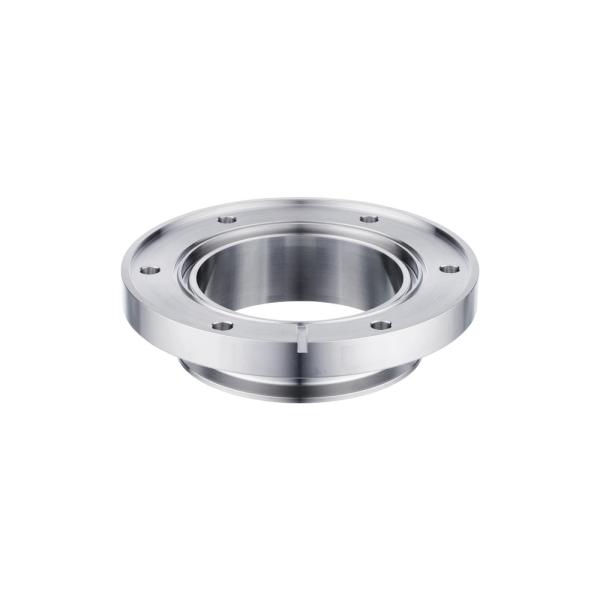

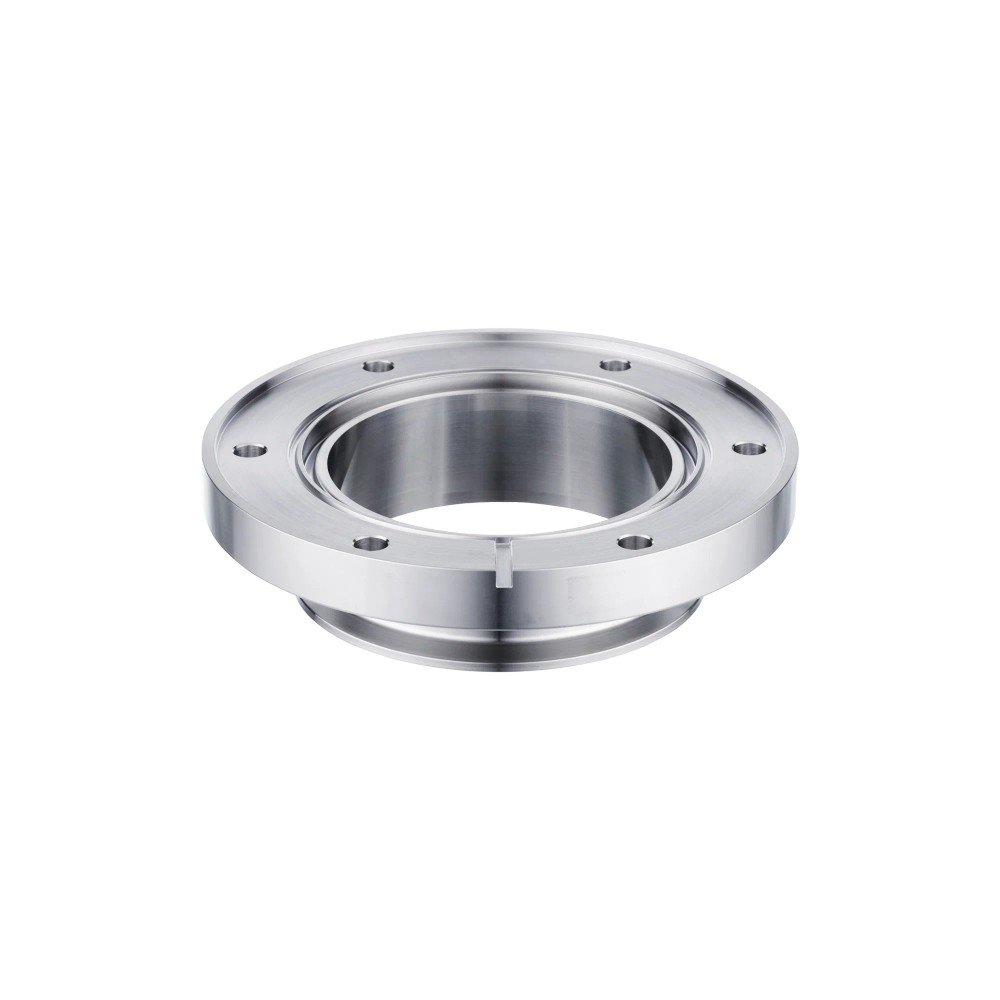

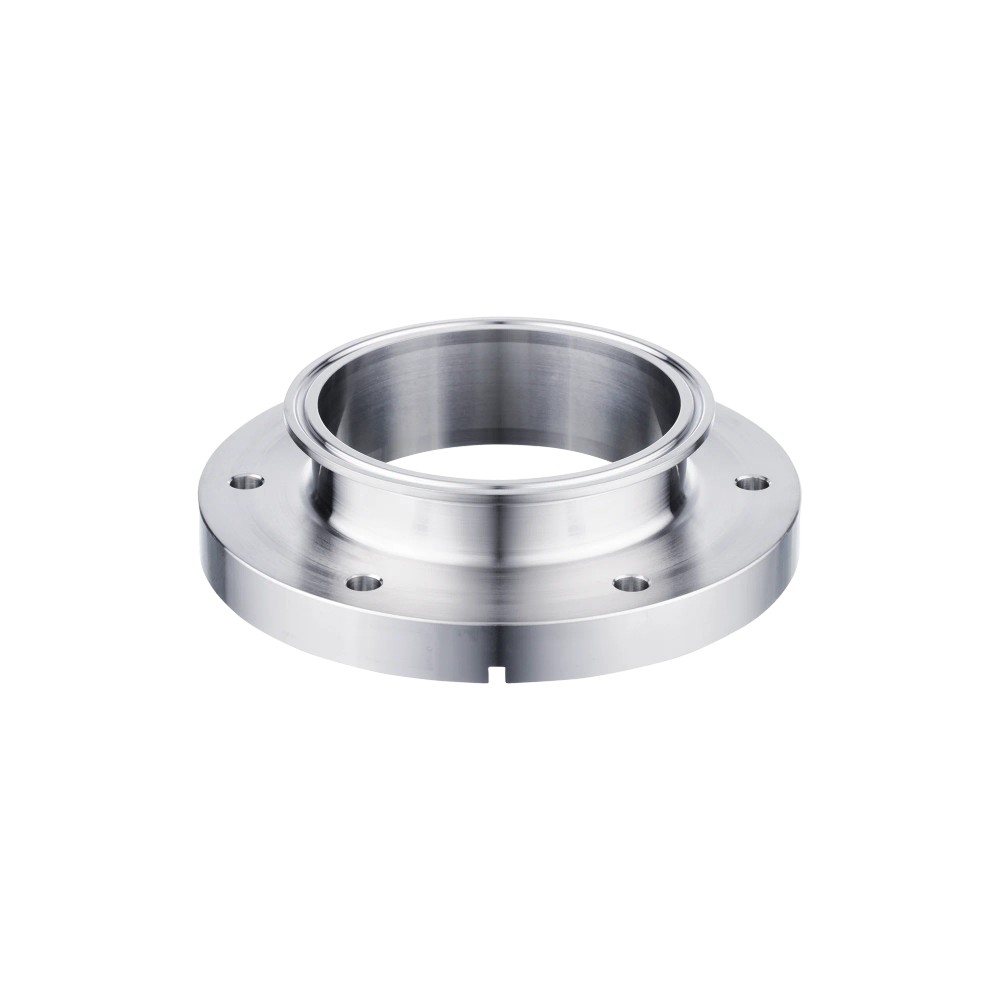

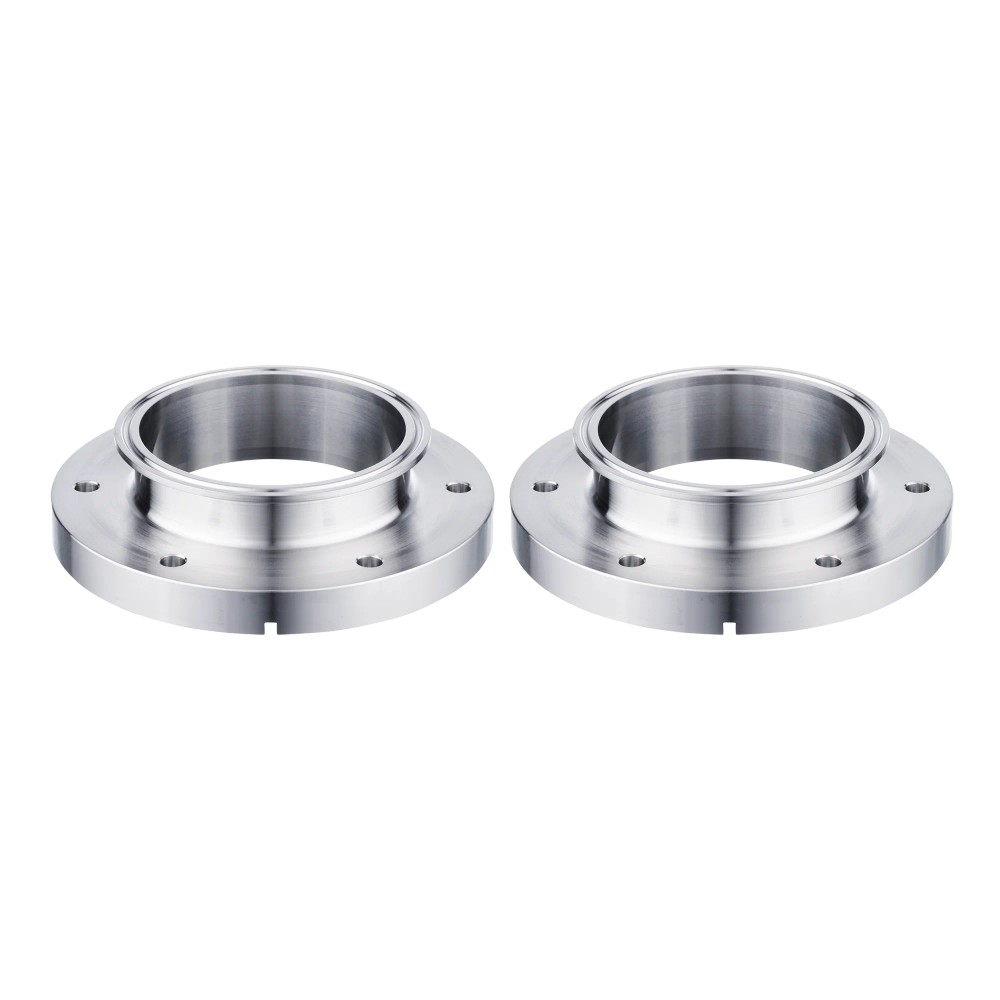

E40496 IFM - Adaptador Clamp DIN 32676 Série A Para Sensor de Vazão SMF DN100 Inox 316L 10bar

Imagem meramente ilustrativa

R$ 4.317,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40496
EAN: 4021179349468
NCM do produto: 90269090

Destaques do Produto Tipo de Conexão Clamp...mais

Fechar menu

Saiba mais sobre: "E40496 IFM - Adaptador Clamp DIN 32676 Série A Para Sensor de Vazão SMF DN100 Inox 316L 10bar"

Destaques do Produto

Tipo de Conexão

Clamp DIN 32676 Série A

Diâmetro Nominal

DN100

Material

Aço Inox 316L

Compatibilidade

Sensores IFM SMF

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40496 IFM - Adaptador de Processo Clamp DIN 32676 Série A DN100 para Sensor de Vazão SMF

Este adaptador é um componente de montagem higiênica projetado para integrar sensores de vazão IFM (série SMF) em tubulações com padrão Clamp DIN 32676 Série A (DN100). Construído em aço inoxidável 316L, o adaptador garante alta resistência à corrosão e conformidade com normas FDA e 3-A. Ele suporta pressões de operação de até 10 bar, sendo ideal para indústrias de alimentos e bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Código do Produto	E40496
Conexão de Processo	Clamp DIN 32676 Série A (DN100)
Material	Aço Inoxidável 1.4404 (316L)
Pressão Máxima	10 bar
Rugosidade Superficial	Ra < 0,4 µm
Certificações	FDA, 3-A, EC1935/2004
Dimensões	168 mm x 42,9 mm
Aplicação	Indústria Alimentícia

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de tubulação higiênica padrão DIN 32676 Série A (ISO) DN100.
Montagem de sensores de vazão IFM da série SMF.
Ambientes que exigem certificações 3-A, FDA e EC1935/2004.

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 10 bar.
Instalação em tubulações com padrões diferentes de DIN EN 10357 séries A, DIN 11866 séries A ou DIN 11850 séries 2.
Uso de ferramentas de aperto abrasivas que possam danificar a superfície interna (Ra < 0,4 µm).

APLICAÇÕES E USO

Sistemas de monitoramento de vazão na indústria alimentícia.
Processos de envase e transferência de líquidos higiênicos.
Integração de instrumentação em linhas de tubulação com padrão ISO.

COMO ESCOLHER

Antes de comprar o E40496 IFM - Adaptador de Processo Clamp DIN 32676 Série A DN100 para Sensor de Vazão SMF, verifique estes pontos:

Quando escolher este adaptador

Escolha o E40496 se sua aplicação utiliza tubulação padrão DIN 32676 Série A (DN100) e você necessita instalar um sensor de vazão da família IFM SMF em um ambiente higiênico certificado (FDA/3-A).

Quando buscar outra opção

Busque alternativas se a sua tubulação utilizar padrões de conexão diferentes (como roscados ou flanges ANSI/DIN comuns), se a pressão de operação for superior a 10 bar, ou se estiver utilizando sensores de vazão de outros fabricantes.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	1.4404 (aço inoxidável / 316L)	Material certificado para contato com alimentos.
Resistência à pressão	10 bar	Limite máximo de pressão operacional.
Característica da superfície	Ra < 0,4 µm	Indica a rugosidade para fins higiênicos.

Conexões
Conexão de processo	Clamp DIN 32676 Série A (ISO)	Norma técnica da conexão.
Dimensão nominal	DN100 (4“)	Tamanho da conexão compatível.
Conexão do sensor	Flange de dispositivo específico da ifm	Interface proprietária para série SMF.

Aprovações e Certificações
Aprovações	EC1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE	Certificações de conformidade higiênica.

Área de aplicação
Aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Uso recomendado.

COMPATIBILIDADE

Comunicação

• N/A (Componente Mecânico)

Conexões

Elétrica Não aplicável (componente mecânico)

Processo Clamp DIN 32676 Série A (ISO) DN100

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação DIN EN 10357 Série A	✓	Compatível com normas de tubulação padrão para o adaptador.
Pressão de operação 12 bar	✗	Excede a resistência à pressão especificada de 10 bar.
Sensores de vazão IFM linha SMF	✓	Projeto de flange dedicado para esta série.

INSTALAÇÃO

Como instalar o E40496 IFM - Adaptador de Processo Clamp DIN 32676 Série A DN100 para Sensor de Vazão SMF

Certifique-se de que a tubulação esteja despressurizada e limpa.
Posicione a vedação sanitária adequada entre o adaptador e o tubo.
Alinhe o flange do adaptador com a tubulação e prenda com o clamp.
Posicione o sensor IFM SMF sobre a face de montagem do adaptador.
Instale e aperte os 12 parafusos de fixação seguindo um padrão cruzado.
Verifique a estanqueidade do sistema antes de reativar a pressão do processo.

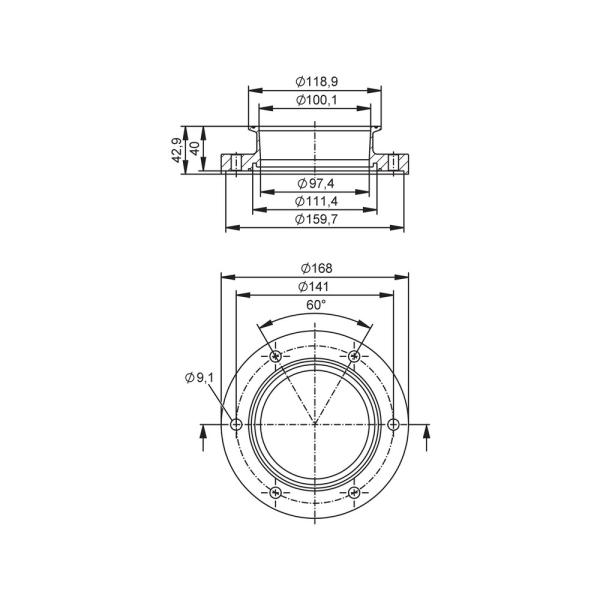

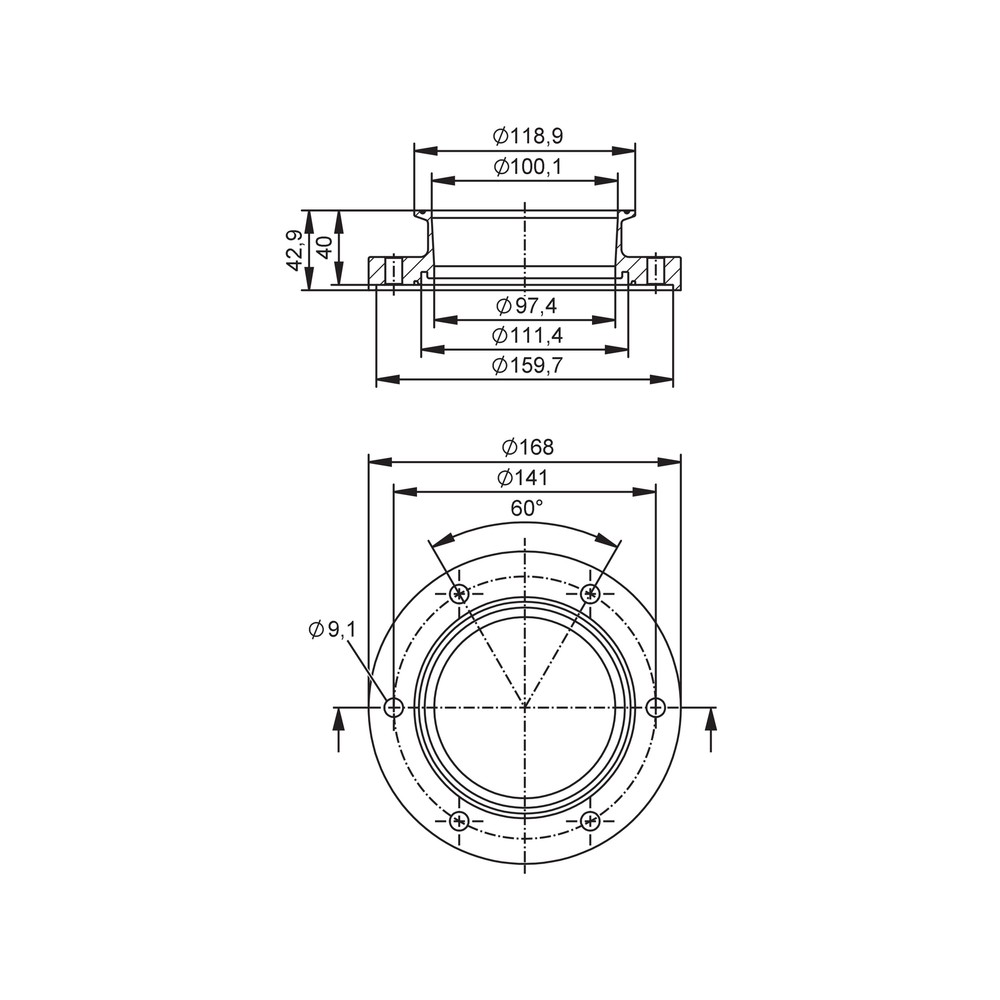

Desenho Dimensional

ACESSÓRIOS

Parafusos (12 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na junção do clamp.	Vedação degradada ou incorretamente instalada.	Inspecionar visualmente a junta sanitária e verificar se há danos ou sujeira nas faces de contato.
Desalinhamento do adaptador.	Tensão excessiva na tubulação.	Verificar se as tubulações estão adequadamente suportadas e não exercem carga mecânica sobre o adaptador.
Alteração na coloração ou pitting no aço.	Corrosão química por agente de limpeza incompatível.	Verificar a ficha técnica dos produtos químicos de limpeza e confirmar a compatibilidade com o aço 316L.
Vibração ou folga do sensor.	Torque de aperto incorreto nos parafusos da flange.	Reapertar os parafusos seguindo o torque especificado no manual do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico E40496 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este adaptador de processo e para que ele serve?

Este adaptador é um componente mecânico projetado especificamente para acoplar sensores de vazão da linha SMF da IFM em tubulações industriais que utilizam o padrão Clamp DIN 32676 Série A DN100.

Este componente é adequado para ambientes sanitários?

Sim, ele é fabricado em aço inoxidável 1.4404 (316L) e possui certificações de higiene como 3-A e FDA, sendo ideal para sistemas de processo na indústria alimentícia e de bebidas.

Posso utilizar este adaptador com sensores de outras marcas ou diferentes conexões?

Não, este adaptador não é compatível com sensores de vazão que não possuam a flange específica da IFM, nem com tubulações que não sigam o padrão DIN 32676 Série A.

Este adaptador suporta pressões acima de 10 bar?

Não, o limite de pressão operacional para este componente é de 10 bar. Pressões superiores podem comprometer a integridade da conexão.

O que pode causar vazamentos na conexão do adaptador?

O sintoma geralmente envolve vazamentos na interface de conexão ou leituras instáveis do sensor. A causa provável é a vedação incorreta ou desalinhamento do clamp.

Como diagnosticar falhas de vedação neste componente?

Primeiro, verifique se a vedação (gaxeta) está intacta e corretamente posicionada. Em seguida, assegure-se de que os parafusos foram apertados com o torque correto, conforme o manual do usuário.

Devo comprar este adaptador ou procurar um modelo universal?

Este produto é um adaptador de processo dedicado. A escolha deve ser baseada estritamente na compatibilidade do sensor (SMF) e do padrão de tubulação (DN100 Clamp), diferentemente de adaptadores universais que podem requerer modificações.

O kit inclui apenas o adaptador ou vem com sensores?

Este adaptador é fornecido como uma peça unitária pronta para montagem. A decisão de compra deve considerar a necessidade de manter a integridade higiênica e a precisão do sensor original.

Quais cuidados devo ter na instalação deste adaptador?

A instalação requer a limpeza rigorosa das faces de vedação, o correto alinhamento do flange do sensor com o adaptador, a inserção da junta sanitária adequada e o aperto sequencial dos parafusos inclusos.

O produto acompanha os elementos de fixação?

Sim, o produto é fornecido com um conjunto de 12 parafusos necessários para fixação da flange do dispositivo, garantindo a montagem correta conforme especificado pelo fabricante.
