Adaptador Clamp DIN 32676 DN50 IFM E40493

Pré-visualizar: E40493 IFM - Adaptador de Processo Clamp para Sensor de Vazão SMF DIN 32676 Série A DN50

E40493 IFM - Adaptador de Processo Clamp para Sensor de Vazão SMF DIN 32676 Série A DN50

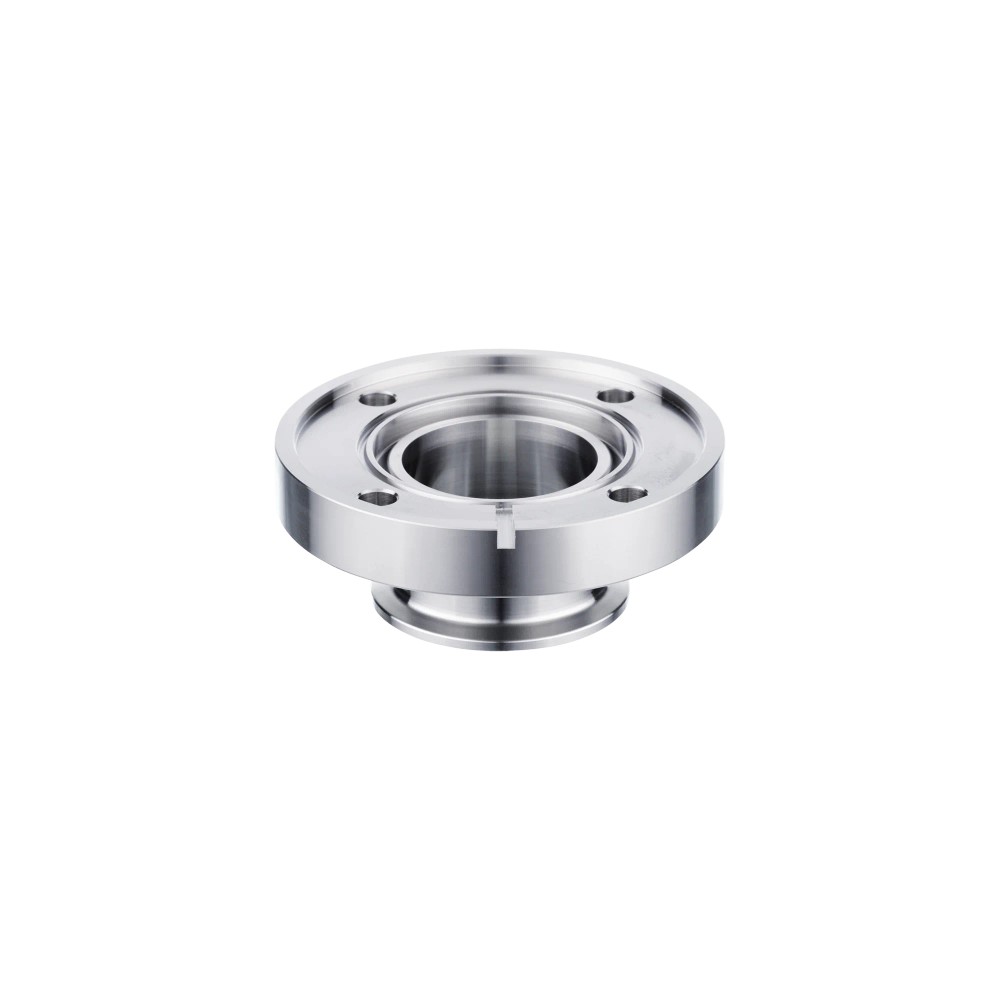

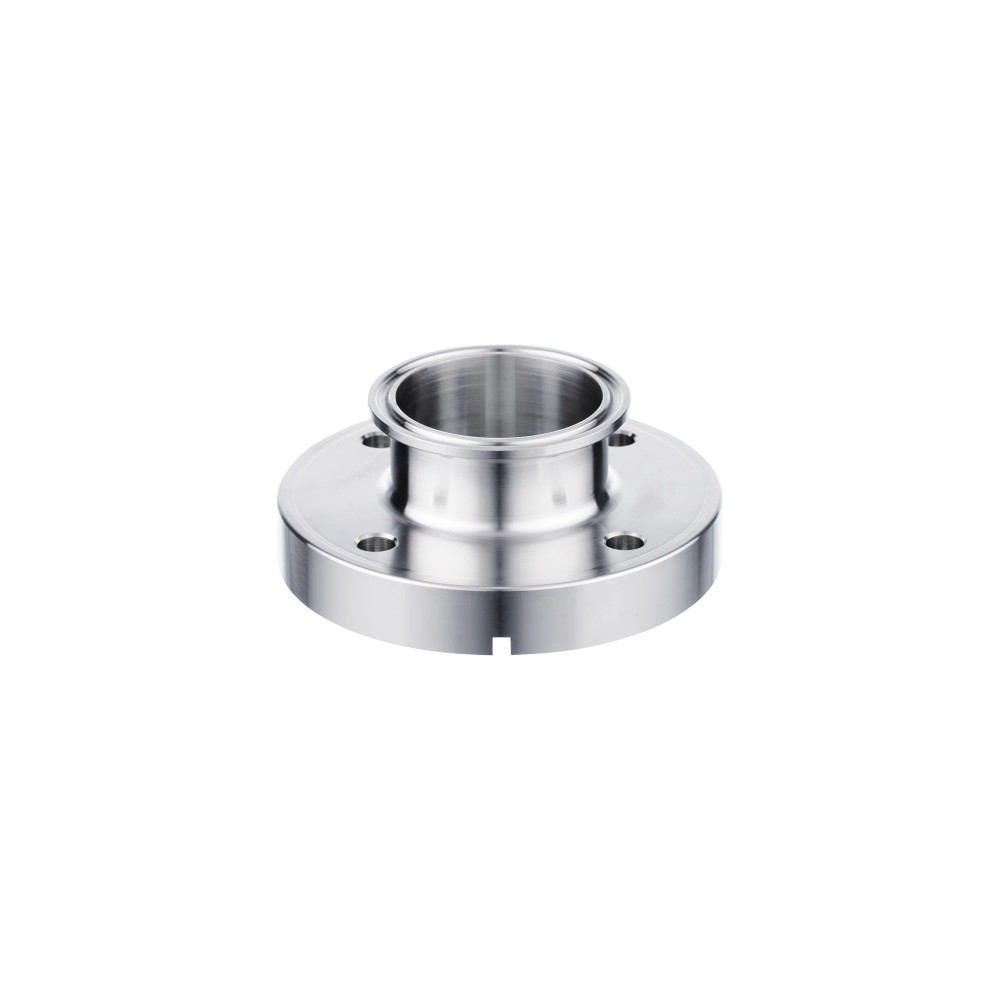

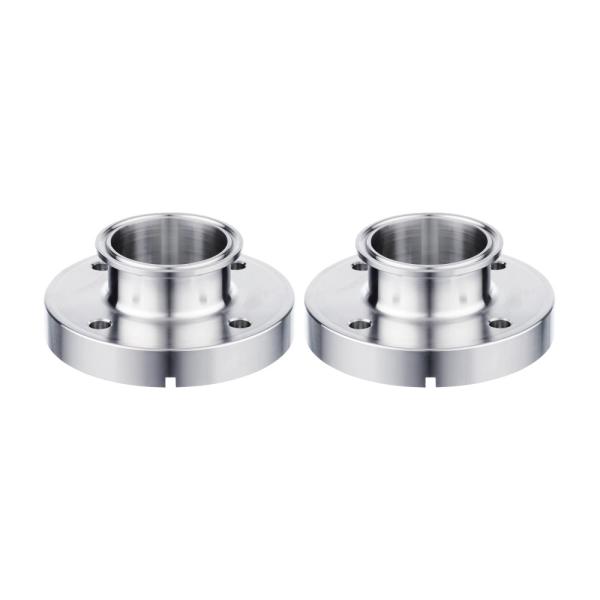

Imagem meramente ilustrativa

R$ 3.095,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40493
EAN: 4021179349437
NCM do produto: 90269090

Destaques do Produto Sensor previsto...mais

Fechar menu

Saiba mais sobre: "E40493 IFM - Adaptador de Processo Clamp para Sensor de Vazão SMF DIN 32676 Série A DN50"

Destaques do Produto

Sensor previsto

Sensor de vazão SMF

Conexão de processo

Clamp DIN 32676 Série A

Diâmetro nominal

DN50 (2″)

Pressão máxima informada

16 bar / 1,6 MPa

Material

Aço inoxidável 1.4404 (316L)

Quantidade

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40493 IFM - Adaptador de Processo Clamp para Sensor de Vazão SMF DIN 32676 Série A DN50

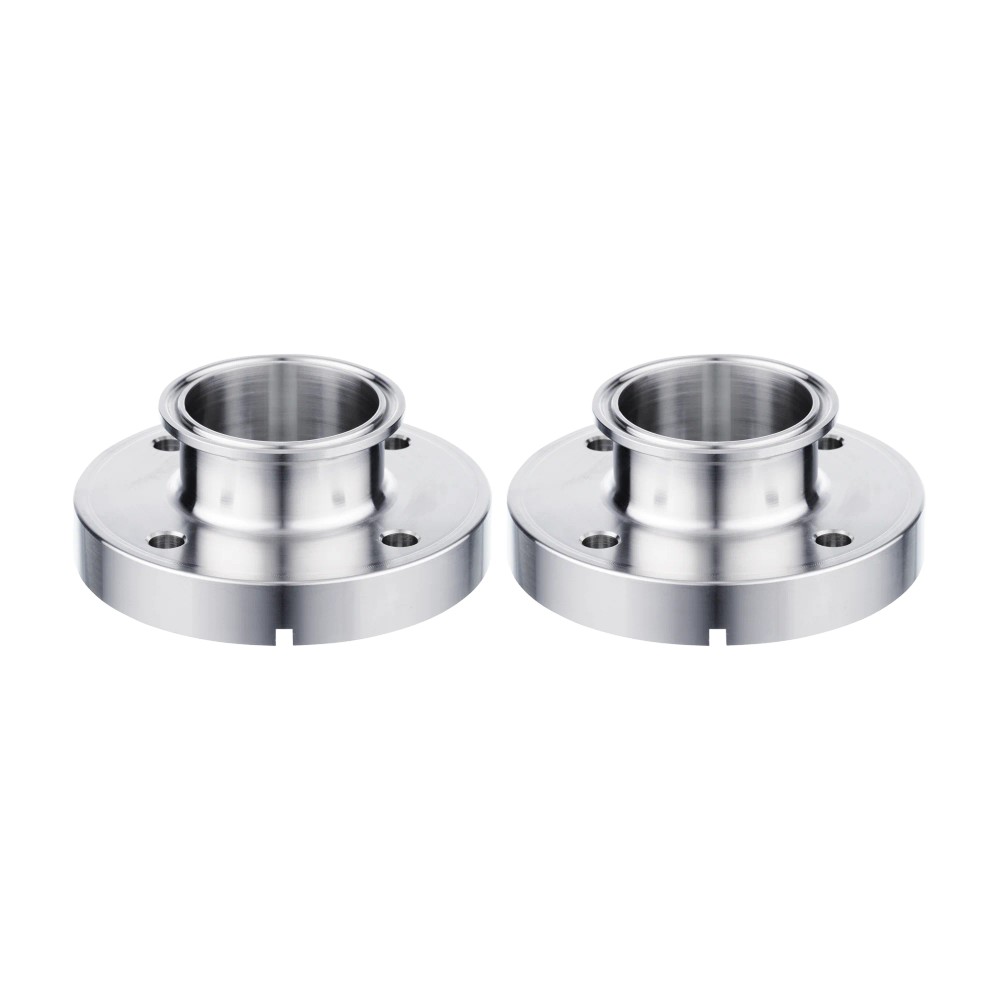

O IFM E40493 é um adaptador de processo clamp para instalação de um sensor de vazão SMF em tubulações com conexão DIN 32676 Série A. Possui dimensão nominal DN50 (2″), é fabricado em aço inoxidável 1.4404 (316L) e suporta pressão de até 16 bar. A conexão do sensor é uma flange específica da ifm; a embalagem contém duas peças e oito parafusos.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40493
Aplicação declarada	Adaptador para sensor de vazão SMF
Conexão de processo	Clamp DIN 32676 Série A (ISO)
Dimensão nominal	DN50 (2″)
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	16 bar / 1,6 MPa
Dimensões	Ø 109 mm × comprimento 42,9 mm
Rugosidade das superfícies em contato com o fluido	Ra < 0,4 µm
Conexão do sensor	Flange de dispositivo específica da ifm
Conteúdo da embalagem	2 adaptadores e 8 parafusos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalação de sensor de vazão SMF com interface de flange específica da ifm, em conexão de processo clamp DIN 32676 Série A DN50.
Aplicações em indústria alimentícia e de bebidas e sistemas higiênicos, conforme a aplicação declarada para o produto.
Tubulações nos padrões DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 ou DIN 11850 Série 2, desde que a interface e as condições da instalação correspondam ao conjunto.

⚠ Considere outro se precisa de:

Não selecionar para sensores sem a flange de dispositivo específica da ifm; a ficha não declara compatibilidade mecânica com outras interfaces.
Não utilizar em conexão de processo de outra série ou dimensão nominal sem confirmar a compatibilidade dimensional com o fabricante.
Não exceder a resistência à pressão informada de 16 bar; a adequação do conjunto deve considerar as condições reais de operação e a aplicação.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensor de vazão SMF em sistemas de processo para indústria alimentícia e de bebidas e em sistemas higiênicos, com conexão clamp DIN 32676 Série A DN50.
A ficha indica uso com tubulações padrão DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 e DIN 11850 Série 2; confirme a correspondência dimensional da linha antes da montagem.
A pressão do processo não deve ultrapassar 16 bar. A adequação do fluido ao material deve ser verificada para cada aplicação.
A compatibilidade com outros sensores ou conexões não está declarada; confirme a interface com a documentação do fabricante antes de especificar.

COMO ESCOLHER

Antes de comprar o E40493 IFM - Adaptador de Processo Clamp para Sensor de Vazão SMF DIN 32676 Série A DN50, verifique estes pontos:

Escolha o E40493 quando

O conjunto exigir adaptador clamp DIN 32676 Série A DN50 para sensor de vazão SMF com flange específica da ifm, e a pressão de operação estiver dentro do limite informado de 16 bar.

Confirme a tubulação antes da compra

Verifique se a linha corresponde a um dos padrões indicados na ficha: DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 ou DIN 11850 Série 2. Confirme também DN50 e a geometria da conexão clamp.

Consulte o fabricante quando

A aplicação exigir outro padrão ou dimensão, houver dúvidas sobre a compatibilidade do fluido com os materiais, ou for necessária uma classificação segundo a Diretiva de Equipamentos sob Pressão. A ficha informa que essa classificação depende da aplicação e cabe ao usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm / IFM	Marca informada para o produto.
Código do produto / SKU	E40493	Identificador do produto no anúncio e na ficha.
GTIN	4021179349437	Código de identificação comercial informado.
Part number	E40493; ADAPT DIN32676-A DN50	A ficha do anúncio informa E40493; o conjunto de dados do catálogo também informa ADAPT DIN32676-A DN50.
Categoria	Acessório; adaptador de processo	Componente mecânico para conexão de processo.
Quantidade por embalagem	2 peças	Quantidade declarada por embalagem.
Itens incluídos	8 parafusos	Acessórios informados como inclusos.
Peso	2580,7 g	Peso informado no conjunto de dados do catálogo.

Aplicação e compatibilidade mecânica
Aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicações declaradas na ficha do produto.
Modelo de sensor compatível	Sensor de vazão SMF	Modelo indicado para uso com o adaptador.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica do lado do sensor; não indica conexão elétrica.
Conexão de processo	Clamp DIN 32676 Série A (ISO)	Padrão e série informados para o lado do processo.
Dimensão nominal	DN50 (2″)	Dimensão nominal informada para a conexão de processo.
Tubulações padrão compatíveis	DIN EN 10357 Série A; DIN 11866 Série A; DIN 11850 Série 1; DIN 11850 Série 2	Padrões de tubulação explicitamente listados como adequados.

Materiais e condições de processo
Material	1.4404 (aço inoxidável / 316L)	Material informado para o adaptador.
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão especificado; não exceder este valor.
Rugosidade superficial em contato com substâncias	Ra < 0,4 µm	Característica declarada para as superfícies que entram em contato com as substâncias.
Compatibilidade com o fluido	Deve ser verificada para cada aplicação	Instrução de segurança informada pelo fabricante.
Diretiva de Equipamentos sob Pressão	A classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não atribui uma classificação única ao produto.

Dimensões e construção
Formato do invólucro	Cilíndrico	Formato informado no conjunto de dados do catálogo.
Diâmetro	109 mm	Dimensão indicada na ficha do anúncio e no catálogo.
Comprimento	42,9 mm	Dimensão indicada na ficha do anúncio e no catálogo.

Aprovações e características higiênicas
Aprovações e certificações declaradas	EC 1935/2004; FDA; FCM CN; FCM JP; 3-A; ADI-FREE; Hygienic Cleanable	Lista de aprovações e características informada para o produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o produto é um adaptador mecânico de processo e a ficha não informa conexão elétrica.

Processo Clamp DIN 32676 Série A (ISO), dimensão nominal DN50 (2″); conexão do sensor por flange de dispositivo específica da ifm. Tubulações padrão indicadas: DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 e DIN 11850 Série 2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de vazão SMF com flange específica da ifm em conexão clamp DIN 32676 Série A DN50	✓	Corresponde ao modelo de sensor, à interface do sensor e à conexão de processo descritos na ficha.
Instalação em tubulação de padrão DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 ou DIN 11850 Série 2	✓	Esses padrões estão listados como adequados para a conexão de processo; confirme a dimensão nominal DN50 e a geometria da instalação.
Operação com pressão acima de 16 bar	✗	A resistência à pressão especificada para o adaptador é 16 bar / 1,6 MPa.
Montagem em sensor sem flange de dispositivo específica da ifm	✗	A ficha especifica essa flange como conexão do sensor e não declara compatibilidade com outras interfaces.
Uso em aplicação que exija verificar compatibilidade entre fluido e materiais	✓	A ficha determina que a compatibilidade entre o fluido e as substâncias do produto deve ser verificada para cada aplicação.

INSTALAÇÃO

Como instalar o E40493 IFM - Adaptador de Processo Clamp para Sensor de Vazão SMF DIN 32676 Série A DN50

Confirme que o sensor de vazão é da série SMF e possui a flange de dispositivo específica da ifm indicada para o adaptador.
Verifique a conexão da tubulação: clamp DIN 32676 Série A, dimensão nominal DN50, e confirme o padrão de tubulação aplicável.
Confira se a pressão de operação não excede 16 bar e se os materiais são compatíveis com o fluido da aplicação.
Inspecione as superfícies de contato e a conexão antes da montagem; mantenha as condições higiênicas requeridas pelo processo.
Posicione e alinhe o adaptador com a conexão clamp e a flange do sensor, sem forçar as interfaces.
Utilize os parafusos incluídos e realize a montagem conforme as instruções do fabricante e os requisitos do conjunto; verifique a vedação e a estanqueidade antes de colocar o sistema em operação.

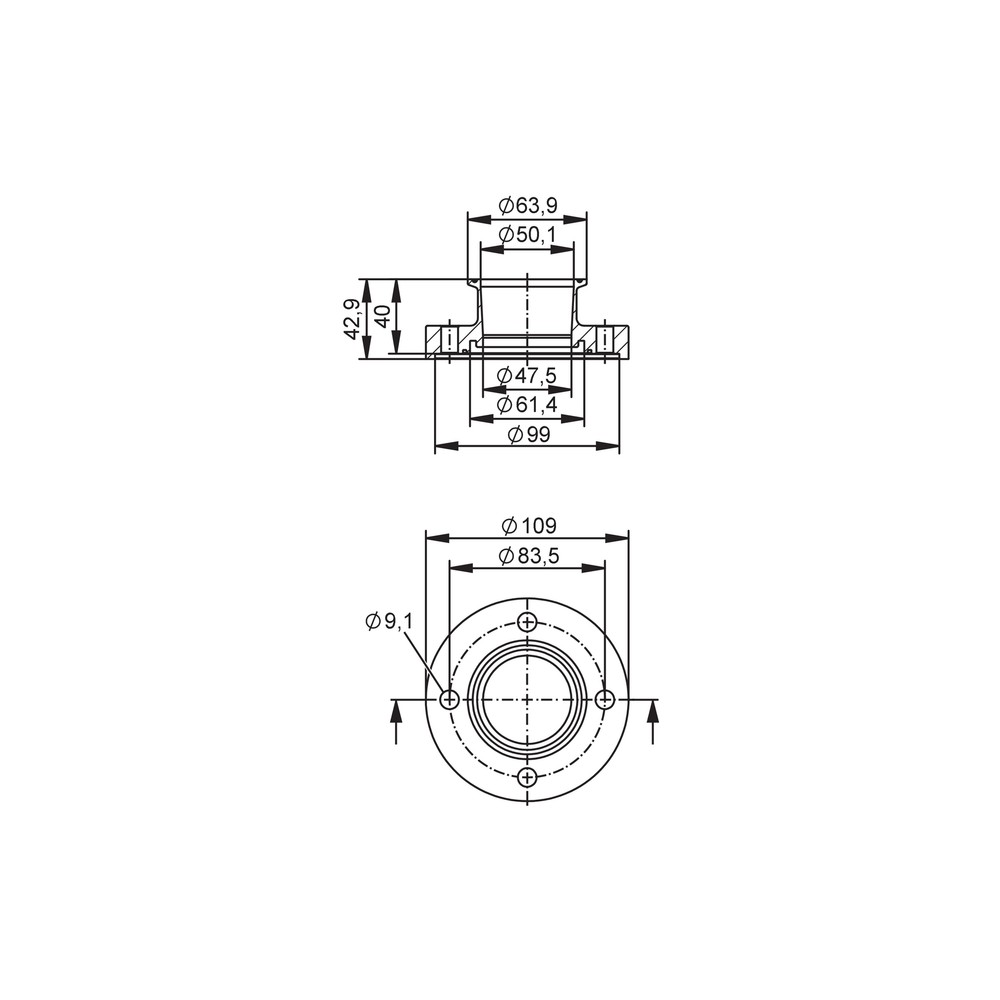

Desenho Dimensional

ACESSÓRIOS

8 parafusos incluídos; a embalagem contém 2 adaptadores.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não assenta na linha clamp.	Possível divergência de série, dimensão nominal ou padrão de tubulação em relação a DIN 32676 Série A DN50.	Confira a identificação da conexão, a dimensão nominal e o padrão da tubulação antes de reapertar ou substituir componentes.
O sensor não encaixa na interface do adaptador.	A interface do sensor pode não corresponder à flange de dispositivo específica da ifm indicada para o E40493.	Verifique o modelo do sensor e compare a flange com o desenho dimensional e a documentação do fabricante.
Há vazamento após a montagem.	Possível desalinhamento, montagem inadequada da conexão ou incompatibilidade dimensional no conjunto; a ficha não especifica o elemento de vedação.	Inspecione alinhamento, interfaces e montagem da conexão clamp conforme o procedimento do fabricante antes de voltar a operar.
O adaptador apresenta condição inadequada durante o processo.	A pressão pode exceder 16 bar ou o fluido pode ser incompatível com as substâncias do produto.	Verifique a pressão real de operação e confirme a compatibilidade do fluido com os materiais para a aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40493 em português (Datasheet) Desenho em escala do E40493 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40493 e para que sensor ele serve?

É um adaptador de processo clamp DIN 32676 Série A DN50 destinado à montagem de um sensor de vazão SMF. A conexão do lado do sensor é uma flange específica da ifm.

Quais padrões de tubulação estão indicados para este adaptador?

A ficha lista DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 e DIN 11850 Série 2. Confirme também a dimensão nominal DN50 e a geometria da conexão.

O que vem na embalagem?

A embalagem contém dois adaptadores e oito parafusos, conforme os dados do produto.

Posso usar o E40493 com um sensor que não seja SMF?

A ficha declara compatibilidade com sensor de vazão SMF e informa uma flange específica da ifm. Não há compatibilidade declarada com outros modelos; confirme a interface com o fabricante antes da seleção.

Este adaptador serve para pressão acima de 16 bar?

Não deve ser selecionado para operação acima da resistência à pressão especificada de 16 bar / 1,6 MPa. Considere também as condições e a classificação do conjunto instalado.

Posso usar o adaptador com qualquer fluido alimentício?

Não é possível concluir isso apenas pela aplicação declarada: a ficha exige verificar a compatibilidade entre o fluido e as substâncias do produto em cada aplicação.

O que verificar se a conexão clamp não encaixa na tubulação?

Confira se a conexão é DIN 32676 Série A e DN50, além do padrão da tubulação. Uma divergência de série ou dimensão pode impedir o assentamento correto.

O que verificar se o sensor não encaixa no adaptador?

Confirme que o sensor é SMF e que possui a flange de dispositivo específica da ifm indicada para o adaptador. Compare a interface com o desenho dimensional do fabricante.

Como confirmar se devo comprar o E40493 ou uma conexão diferente?

Escolha o E40493 quando a instalação exigir conexão clamp DIN 32676 Série A DN50 para sensor SMF com flange específica da ifm. Se a série, dimensão ou interface for diferente, valide outra configuração com o fabricante.

Quais cuidados são importantes durante a instalação?

Alinhe as interfaces sem forçar a montagem, utilize os parafusos incluídos e siga o procedimento do fabricante para o conjunto. Verifique pressão, compatibilidade do fluido e estanqueidade antes da operação.

GLOSSÁRIO TÉCNICO

Clamp

Tipo de conexão de processo indicado para fixação do adaptador à tubulação.

DN50

Dimensão nominal indicada para a conexão de processo do adaptador.

Flange específica da ifm

Interface mecânica indicada para conectar o adaptador ao sensor de vazão SMF.

Parâmetro de rugosidade média aritmética da superfície informado para as superfícies em contato com substâncias.

1.4404 / 316L

Designação do aço inoxidável especificado como material do adaptador.
