Adaptador Clamp ISO 2852 IFM DN100

Pré-visualizar: E40486 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN100 Aço Inox 316L

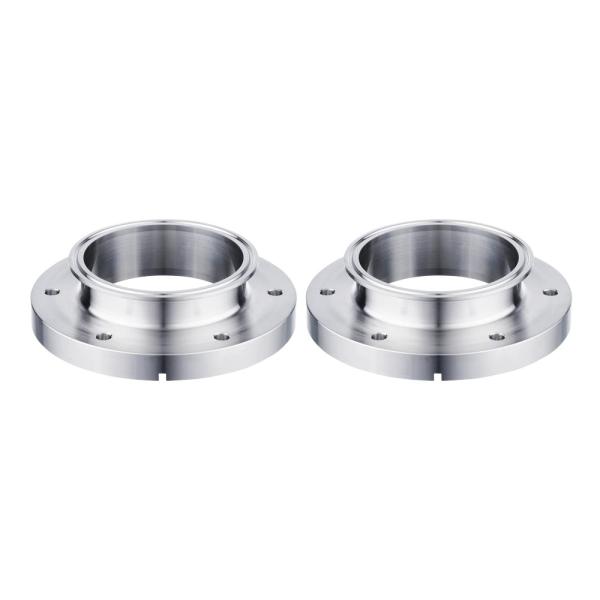

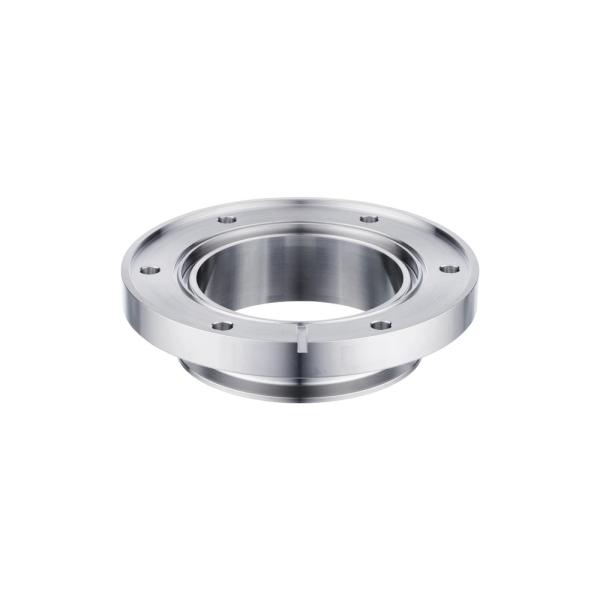

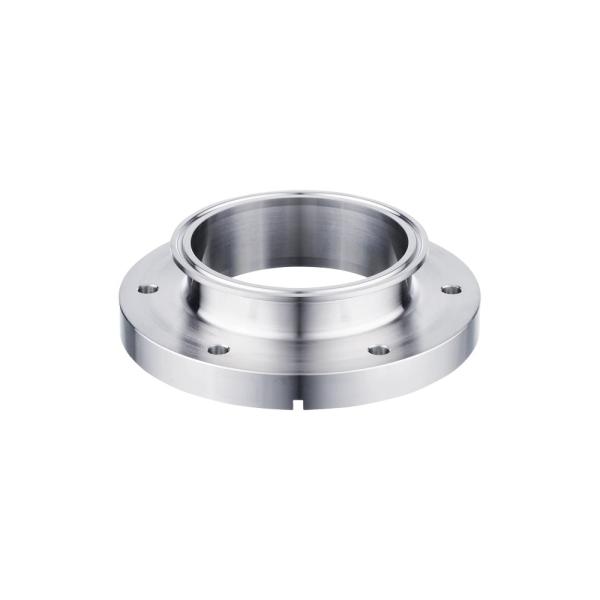

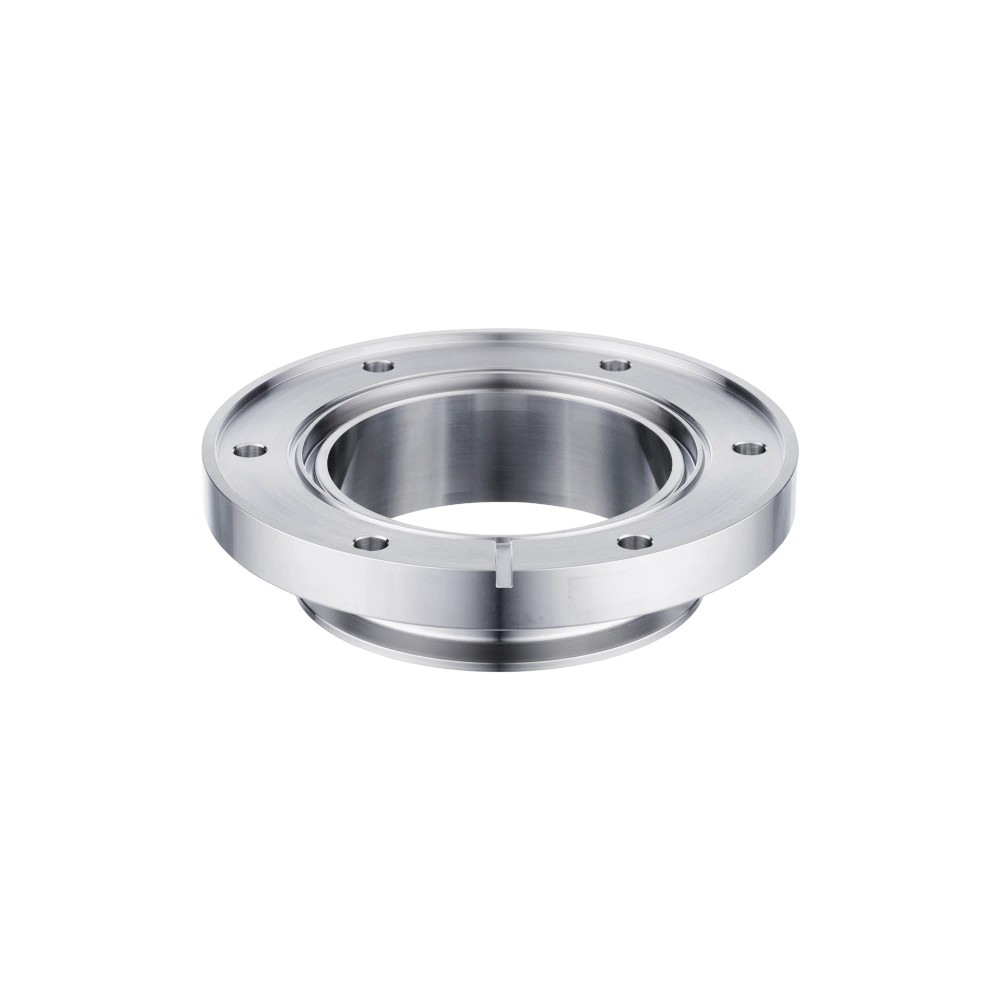

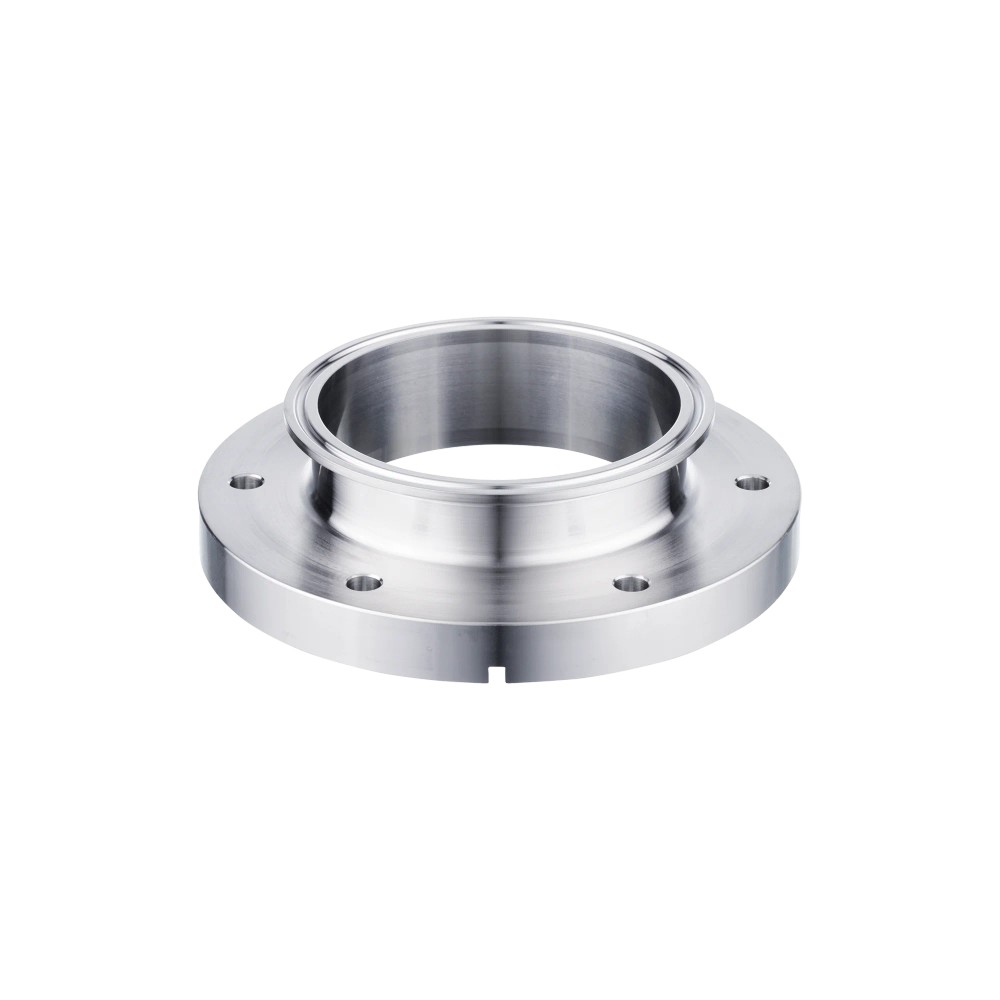

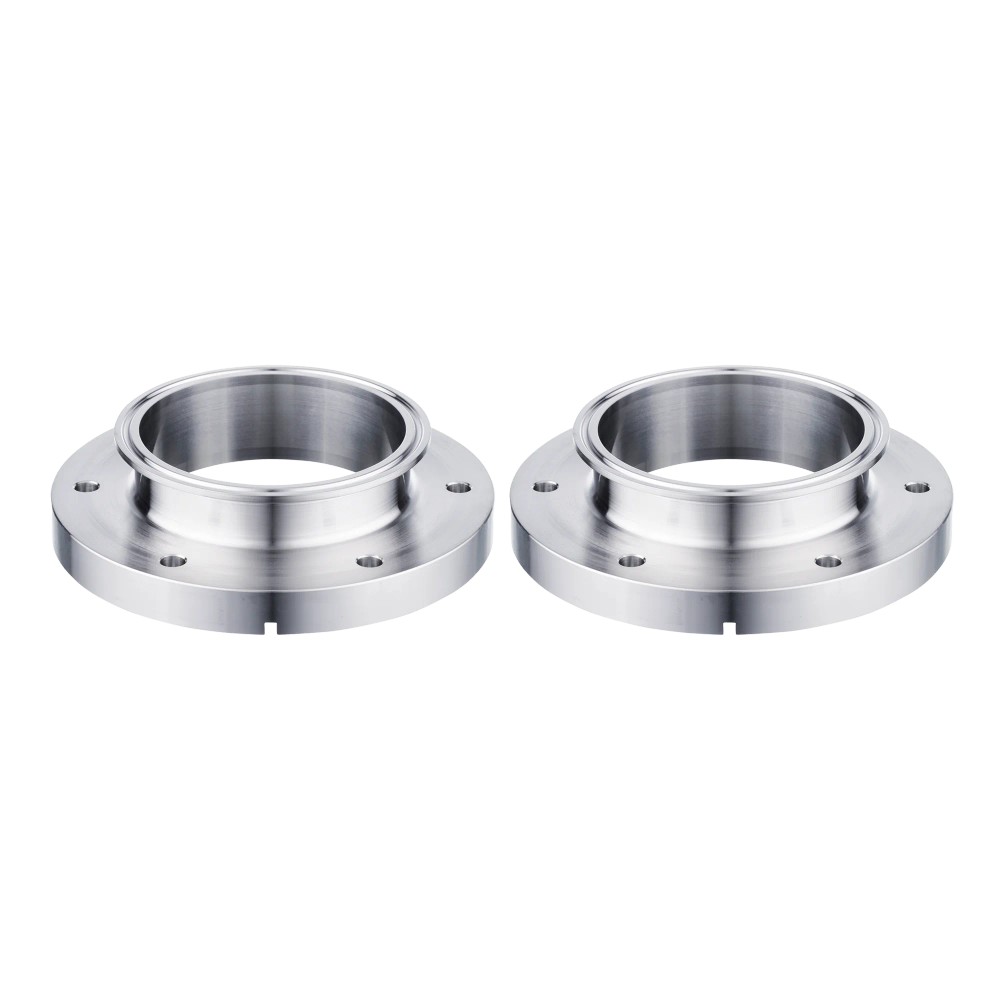

E40486 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN100 Aço Inox 316L

Imagem meramente ilustrativa

R$ 4.317,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40486
EAN: 4021179349741
NCM do produto: 90269090

Destaques do Produto Sensor Sensor de...mais

Fechar menu

Saiba mais sobre: "E40486 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN100 Aço Inox 316L"

Destaques do Produto

Sensor

Sensor de vazão SMF com flange de dispositivo específica da IFM

Conexão de processo

Clamp ISO 2852

Tamanho nominal

DN100 (4 polegadas)

Material

Aço inoxidável 1.4404 (316L)

Limite de pressão

Até 10 bar

Dimensões externas

Ø 168 mm × 42,9 mm de comprimento

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40486 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN100 Aço Inox 316L

O E40486 é um adaptador de processo para conectar um sensor de vazão IFM da linha SMF a uma tubulação com conexão Clamp ISO 2852 DN100. Possui construção em aço inoxidável 1.4404 (316L), resistência à pressão de até 10 bar e acabamento com rugosidade Ra < 0,4 µm. É especificado para aplicações alimentícias, de bebidas e sistemas higiênicos, observadas as condições do processo e a compatibilidade do fluido.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40486
Marca	IFM
Sensor compatível	Sensor de vazão SMF; conexão do sensor por flange específica da IFM
Conexão de processo	Clamp ISO 2852
Dimensão nominal	DN100 (4 polegadas)
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	10 bar / 1 MPa
Dimensões	Ø 168 mm; comprimento 42,9 mm
Superfície	Polida; Ra < 0,4 µm
Certificações e conformidades declaradas	EC 1935/2004, FDA, FCM CN, FCM JP, 3-A, ADI-FREE e Hygienic Cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações com sensor de vazão SMF que disponha da flange de dispositivo específica da IFM.
Linhas de processo com conexão Clamp ISO 2852 DN100 e dimensões de interface compatíveis.
Aplicações alimentícias, de bebidas ou em sistemas higiênicos, respeitando a pressão máxima de 10 bar e a compatibilidade química do fluido com os materiais.

⚠ Considere outro se precisa de:

Não selecionar para sensores sem a flange de dispositivo específica da IFM; a compatibilidade mecânica não está estabelecida para outras interfaces.
Não utilizar em linhas cuja conexão de processo ou dimensão nominal não corresponda a Clamp ISO 2852 DN100 sem validar adaptadores e interfaces com o fabricante.
Não exceder a resistência à pressão informada de 10 bar; a ficha não informa outros limites de operação, como temperatura.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensor de vazão SMF em processos da indústria alimentícia e de bebidas, desde que a conexão do sensor seja a flange específica da IFM e a tubulação utilize Clamp ISO 2852 DN100.
Aplicação declarada: integração em sistemas higiênicos; a ficha informa acabamento polido, rugosidade Ra < 0,4 µm e certificações/conformidades listadas, sem especificar procedimento de limpeza ou parâmetros de ciclo.
Condição operacional a validar: pressão do processo não superior a 10 bar e compatibilidade do fluido com as substâncias do produto.
Possibilidade condicionada à validação dimensional: uso com tubulação padrão associada às normas ISO 2037, DIN EN 10357 séries D, JIS G3447 ou BS 4825, parte 1; conferir as dimensões reais da conexão antes da instalação.

COMO ESCOLHER

Antes de comprar o E40486 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN100 Aço Inox 316L, verifique estes pontos:

Escolha o E40486 quando

O equipamento de destino for um sensor de vazão SMF com a flange específica da IFM e a linha exigir conexão Clamp ISO 2852 DN100. Confirme também a pressão de operação, limitada a 10 bar, e a compatibilidade do fluido com o produto.

Verifique outra configuração quando

A tubulação não utilizar Clamp ISO 2852 DN100 ou o sensor não possuir a interface específica da IFM. A ficha não confirma compatibilidade com outros diâmetros, padrões de conexão ou famílias de sensores; valide a configuração com a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM (ifm)	Identificação do fabricante indicada na ficha.
Código / SKU	E40486	Código do produto para identificação e seleção.
Part number	E40486; designação de catálogo: ADAPT ISO2852 DN100	Referências declaradas para o produto.
GTIN	4021179349741	Identificador comercial informado no anúncio.
Categoria	Acessório; adaptador de processo	Classificação do produto.
Unidades por embalagem	2 peças	Quantidade declarada por embalagem no conjunto de dados do catálogo.
Peso	4.990,5 g	Peso informado no conjunto de dados; confirme a unidade comercial e a configuração da embalagem.
NCM	9026.90.90	Código fiscal informado no catálogo.

Área de aplicação e conformidades
Aplicação declarada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação descritos no catálogo.
Aprovações e certificações declaradas	EC 1935/2004; FDA; FCM CN; FCM JP; 3-A; ADI-FREE; Hygienic Cleanable	Conformidades e características declaradas na ficha; não substituem a verificação dos requisitos específicos da instalação.
Compatibilidade do fluido	Deve ser verificada para cada aplicação	Instrução de segurança do fabricante; a ficha não especifica fluidos compatíveis.
Diretiva de equipamentos sob pressão	A classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não atribui uma classificação universal ao produto.

Conexões e compatibilidade mecânica
Conexão de processo	Clamp ISO 2852	Interface de processo declarada.
Dimensão nominal	DN100 (4 polegadas)	Tamanho nominal indicado no catálogo.
Conexão de processo adequada para tubulação padrão	ISO 2037; DIN EN 10357 séries D; JIS G3447; BS 4825, parte 1	Padrões de tubulação relacionados na ficha; validar a interface dimensional da instalação.
Conexão do sensor	Flange de dispositivo específica da IFM	Interface mecânica do lado do sensor; não é uma especificação elétrica.
Sensor indicado	Sensor de vazão SMF	Modelo de compatibilidade informado no catálogo.

Dados mecânicos e materiais
Material	Aço inoxidável 1.4404 (316L)	Material declarado para o adaptador.
Acabamento	Polido	Acabamento superficial informado.
Característica da superfície	Ra < 0,4 µm	Rugosidade superficial declarada.
Formato	Circular; invólucro cilíndrico	Geometria indicada na ficha.
Tipo de montagem	Flangeado com furos	Descrição do tipo de montagem do adaptador.
Dimensões	Ø 168 mm; comprimento 42,9 mm	Dimensões externas informadas; considerar na verificação de espaço e montagem.
Resistência à pressão	10 bar / 1 MPa	Limite de pressão declarado; não exceder.
Material incluído	12 parafusos	Acessórios de montagem declarados no catálogo.

Condições de operação e instalação
Compatibilidade química	Verificação necessária para cada aplicação	A ficha instrui verificar compatibilidade do fluido com as substâncias do produto.
Temperatura de operação	Não informada na ficha fornecida	Consultar a documentação do fabricante para confirmar a faixa aplicável.
Classificação conforme DESP	Dependente da aplicação; avaliação pelo usuário ou operador	Não inferir uma categoria de equipamento sob pressão apenas a partir do limite de pressão.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: é um adaptador mecânico de processo, sem conexão elétrica ou protocolo de comunicação especificados.

Processo Conexão de processo Clamp ISO 2852 DN100 (4 polegadas); conexão do sensor por flange de dispositivo específica da IFM. A ficha também declara adequação da conexão de processo para tubulação padrão ISO 2037, DIN EN 10357 séries D, JIS G3447 e BS 4825, parte 1. Verifique a interface efetiva da tubulação e do sensor antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo específica da IFM e tubulação Clamp ISO 2852 DN100	✓	Corresponde ao sensor e às conexões declarados para o adaptador.
Linha de processo operando dentro do limite de pressão informado, até 10 bar, com fluido compatível com os materiais	✓	A ficha especifica resistência à pressão de 10 bar e orienta verificar a compatibilidade entre fluido e substâncias do produto.
Sensor sem flange de dispositivo específica da IFM	✗	A conexão do sensor é uma flange específica da IFM; não há confirmação de compatibilidade mecânica com outra interface.
Tubulação com conexão ou dimensão nominal diferente de Clamp ISO 2852 DN100	✗	A conexão declarada é Clamp ISO 2852 DN100; a ficha não confirma outros tamanhos ou interfaces.
Aplicação que exige pressão acima de 10 bar	✗	A resistência à pressão especificada para o adaptador é de 10 bar.

INSTALAÇÃO

Como instalar o E40486 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN100 Aço Inox 316L

Confirme que o sensor é da linha SMF e possui a flange de dispositivo específica da IFM indicada para o E40486.
Verifique que a conexão da linha é Clamp ISO 2852 DN100 e confira a interface dimensional antes da montagem.
Confirme que a pressão de operação não excede 10 bar e valide a compatibilidade do fluido com os materiais do produto.
Inspecione as superfícies de contato e os componentes de montagem; confirme a disponibilidade dos 12 parafusos declarados como incluídos.
Posicione o adaptador alinhado às interfaces do sensor e da tubulação, sem forçar ou cruzar os componentes de união.
Após a montagem, verifique o assentamento e a estanqueidade conforme o procedimento da instalação e as instruções oficiais do fabricante.

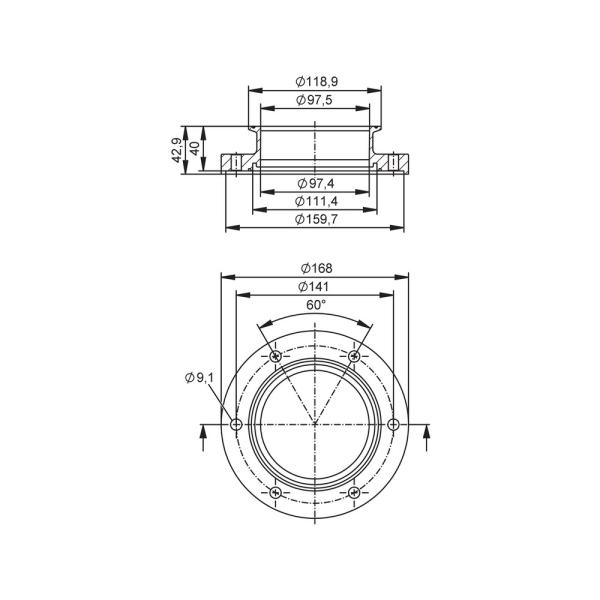

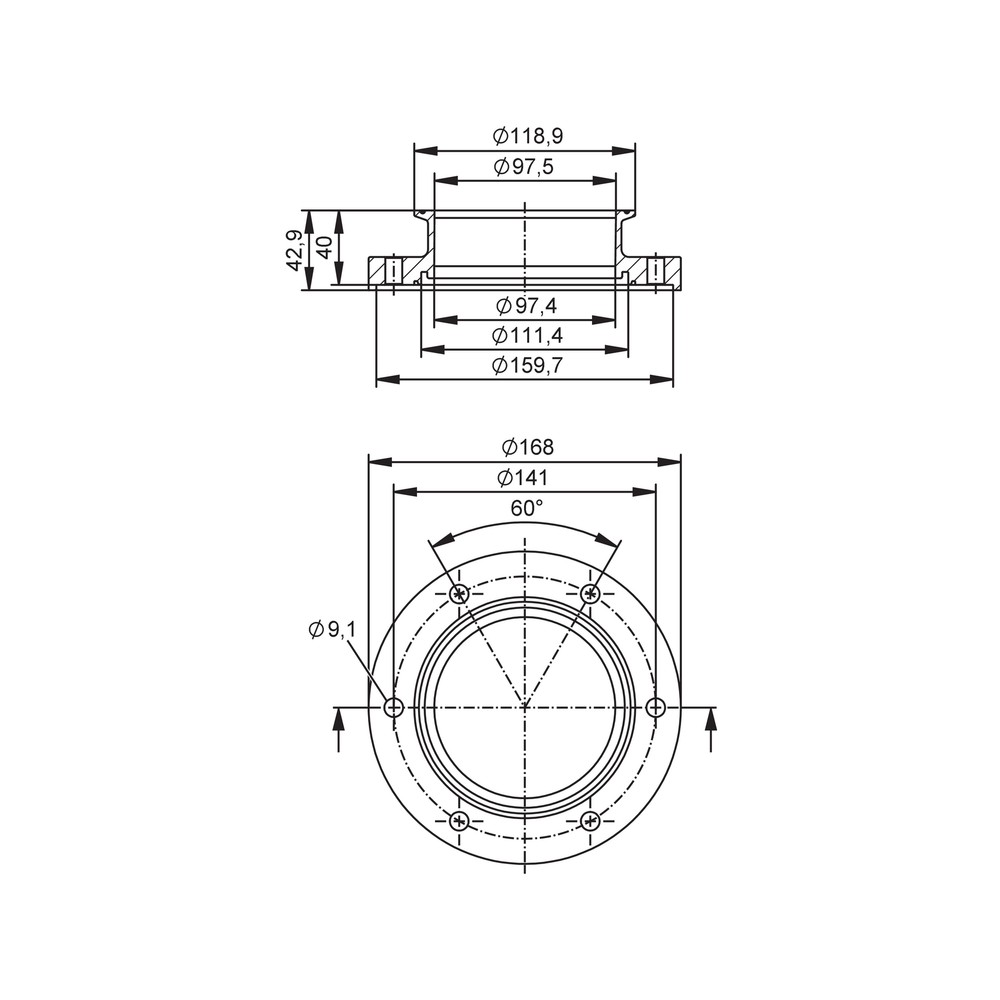

Desenho Dimensional

ACESSÓRIOS

12 parafusos, declarados como material incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se assenta corretamente no sensor.	A flange do sensor não corresponde à conexão específica da IFM prevista para o adaptador ou há desalinhamento na montagem.	Confira o modelo e a interface mecânica do sensor e compare com a documentação do E40486; não force a união.
A conexão com a tubulação não fecha ou apresenta desalinhamento.	A linha pode não corresponder a Clamp ISO 2852 DN100 ou pode haver incompatibilidade dimensional entre o padrão da tubulação e a conexão.	Verifique a dimensão nominal, o padrão de conexão e as dimensões reais da interface da tubulação.
Há vazamento após a instalação.	Assentamento inadequado, desalinhamento ou componentes de união montados incorretamente; a ficha não especifica uma causa única nem um procedimento de vedação.	Inspecione o alinhamento e as superfícies de contato e siga o procedimento de montagem indicado pelo fabricante e pela instalação.
O conjunto apresenta problema após entrada em operação sob pressão.	A pressão pode exceder o limite declarado ou o fluido pode não ser compatível com as substâncias do produto.	Meça ou confirme a pressão de operação frente ao limite de 10 bar e valide a compatibilidade química do fluido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40486 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40486 e com qual sensor ele trabalha?

É um adaptador de processo Clamp ISO 2852 DN100 para sensor de vazão SMF. A conexão do lado do sensor é uma flange específica da IFM.

O que acompanha o produto?

O catálogo declara 12 parafusos como material incluído. Também informa embalagem de 2 peças; confirme a configuração comercial da embalagem com o fornecedor.

Este adaptador serve para qualquer sensor de vazão?

Não há compatibilidade universal declarada: o produto é indicado para sensor de vazão SMF com flange de dispositivo específica da IFM. Para outra família ou interface, valide a compatibilidade mecânica com a IFM.

Posso usar o E40486 em uma aplicação acima de 10 bar?

Não, a resistência à pressão informada é de 10 bar (1 MPa). A ficha não autoriza operação acima desse limite.

O adaptador pode apresentar vazamento mesmo estando novo?

Um vazamento pode estar relacionado a desalinhamento ou assentamento inadequado, entre outras condições de montagem. Antes de substituir o adaptador, confira as interfaces, o alinhamento e o procedimento de instalação aplicável.

O sensor não encaixa; preciso trocar o adaptador?

Primeiro confirme se o sensor é SMF e se tem a flange específica da IFM prevista para este adaptador. Se a interface não corresponder, a ficha não confirma compatibilidade, e a troca por outra unidade E40486 não resolve essa diferença.

Devo comprar este adaptador ou procurar uma peça avulsa?

O catálogo descreve embalagem de 2 peças e declara 12 parafusos incluídos; não informa opções de fornecimento avulso. Se precisar de outra quantidade ou configuração, confirme a apresentação comercial antes da compra.

Qual é a diferença entre este modelo e um adaptador de outro tamanho?

O E40486 é especificado para Clamp ISO 2852 DN100 e sensor SMF com flange específica da IFM. Para outro tamanho ou padrão de conexão, selecione somente após confirmar as interfaces na documentação do respectivo modelo.

Que cuidados devo ter na instalação?

Confirme as interfaces do sensor e da tubulação, respeite o limite de 10 bar e verifique a compatibilidade do fluido. A ficha não especifica ferramentas ou torques de aperto; consulte as instruções do fabricante para esses dados.

Como confirmar que não há vazamento após a montagem?

Verifique o assentamento e a estanqueidade conforme o procedimento da instalação e as instruções oficiais do fabricante. A ficha do produto não define um método de teste ou intervalo de manutenção.

GLOSSÁRIO TÉCNICO

Clamp ISO 2852

Tipo de conexão de processo especificado para unir o adaptador à linha.

DN100

Dimensão nominal da conexão indicada para este adaptador, também descrita como 4 polegadas no catálogo.

Aço inoxidável 1.4404 (316L)

Material declarado para a construção do adaptador.

Parâmetro de rugosidade média aritmética da superfície; a ficha especifica valor inferior a 0,4 µm.

Flange de dispositivo específica da IFM

Interface mecânica do adaptador para conexão ao sensor compatível indicado pelo fabricante.
