Adaptador Clamp ISO 2852 IFM E40485

Pré-visualizar: E40485 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN80 Aço Inox 316L 10 bar

E40485 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN80 Aço Inox 316L 10 bar

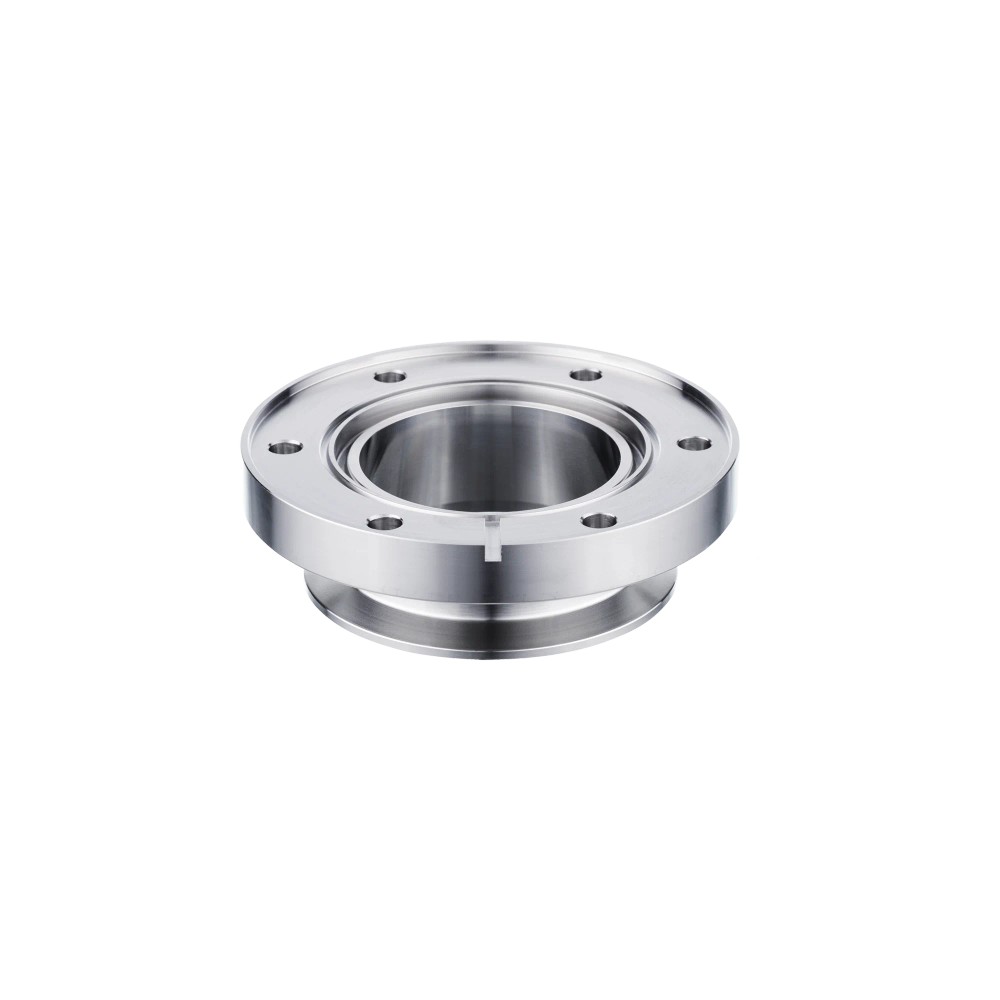

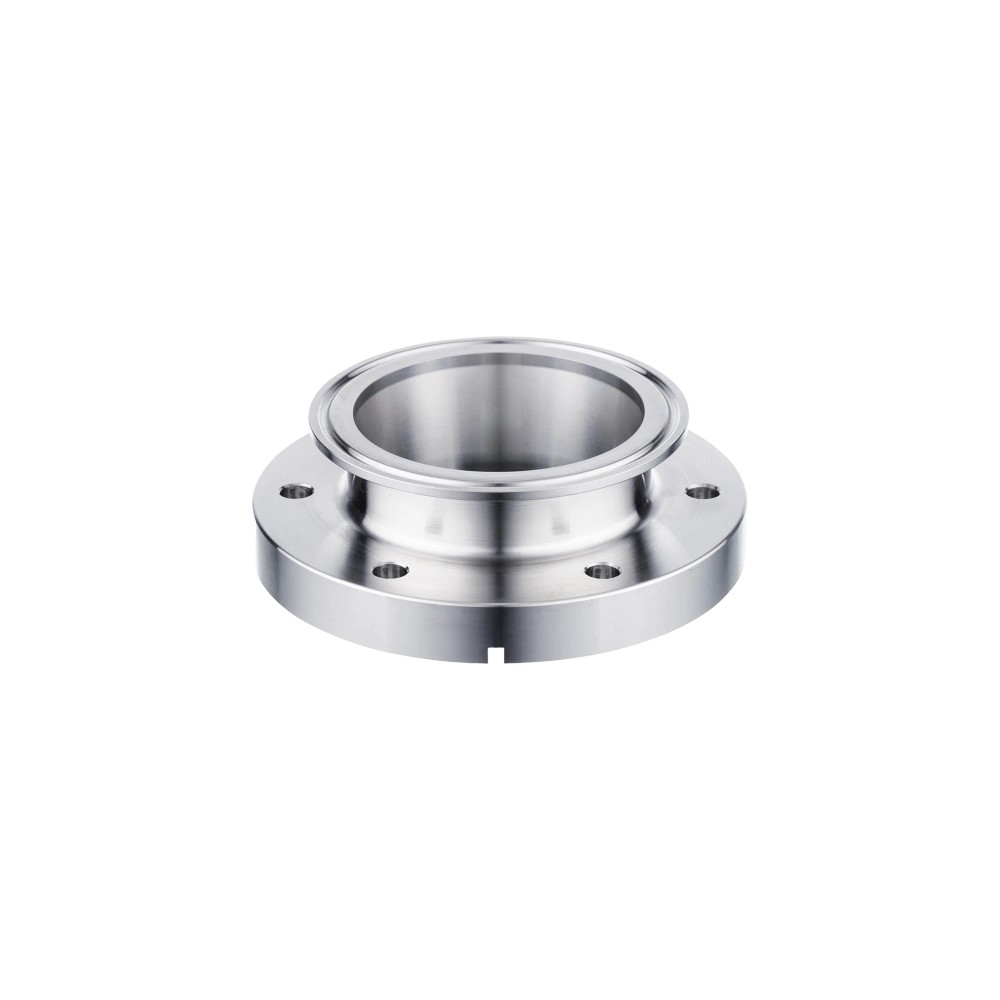

Imagem meramente ilustrativa

R$ 3.718,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40485
EAN: 4021179349734
NCM do produto: 90269090

Destaques do Produto Sensor previsto...mais

Fechar menu

Saiba mais sobre: "E40485 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN80 Aço Inox 316L 10 bar"

Destaques do Produto

Sensor previsto

Sensor de vazão SMF

Conexão de processo

Clamp ISO 2852

Tamanho nominal

DN80 (3 polegadas)

Pressão máxima indicada

10 bar / 1 MPa

Material

Aço inoxidável 1.4404 (316L)

Tubulação padrão indicada

ISO 2037 ou DIN EN 10357 séries C ou D

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40485 IFM – Adaptador de processo Clamp ISO 2852 para sensor de vazão SMF, DN80, aço inoxidável 316L, 10 bar

O IFM E40485 é um adaptador de processo Clamp ISO 2852 para conexão de um sensor de vazão SMF à tubulação. Destina-se a aplicações alimentícias, de bebidas e sistemas higiênicos. É fabricado em aço inoxidável 1.4404 (316L), tem dimensão nominal DN80 e resistência à pressão de 10 bar. A superfície em contato com o produto apresenta Ra < 0,4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40485
Sensor compatível indicado	Sensor de vazão SMF
Conexão de processo	Clamp ISO 2852
Dimensão nominal	DN80 (3 polegadas)
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	10 bar / 1 MPa
Dimensões	Ø 139 mm × 42,9 mm
Rugosidade da superfície em contato com substâncias	Ra < 0,4 µm
Compatibilidade de tubulação indicada	ISO 2037; DIN EN 10357 séries C e D
Certificações e declarações indicadas	EC 1935/2004, FDA, FCM CN, 3-A, FCM JP, ADI-FREE e Hygienic Cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em processo com conexão Clamp ISO 2852 DN80, após confirmar a correspondência dimensional da instalação.
Aplicações alimentícias, de bebidas e sistemas higiênicos, considerando as declarações e certificações listadas pelo fabricante.
Tubulações nos padrões ISO 2037 ou DIN EN 10357 séries C ou D, quando a conexão e as dimensões forem compatíveis com o conjunto.

⚠ Considere outro se precisa de:

Não selecionar para um sensor que não possua a flange de dispositivo específica da ifm indicada para este adaptador, sem confirmação de compatibilidade do fabricante.
Não utilizar acima de 10 bar, limite de resistência à pressão informado para o produto.
Não presumir compatibilidade com qualquer diâmetro ou padrão Clamp apenas pela designação ISO 2852; confirmar DN80 e as dimensões da tubulação e do conjunto.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensor de vazão SMF em processos da indústria alimentícia e de bebidas e em sistemas higiênicos, utilizando conexão Clamp ISO 2852 DN80.
Para tubulação padrão ISO 2037 ou DIN EN 10357 séries C ou D, confira o tamanho nominal e as dimensões físicas do conjunto antes da montagem.
O uso está condicionado à pressão máxima especificada de 10 bar e à verificação da compatibilidade entre o fluido e as substâncias do produto.
As certificações e declarações listadas não substituem a validação dos requisitos regulamentares e de processo específicos da instalação.

COMO ESCOLHER

Antes de comprar o E40485 IFM – Adaptador de processo Clamp ISO 2852 para sensor de vazão SMF, DN80, aço inoxidável 316L, 10 bar, verifique estes pontos:

Escolha o E40485 quando

A instalação exigir conexão de processo Clamp ISO 2852 DN80 para sensor de vazão SMF com flange de dispositivo específica da ifm, e os limites de pressão e dimensões do conjunto forem atendidos.

Confirme antes de especificar

Verifique o padrão e o tamanho da tubulação, a conexão do sensor, a pressão de operação e a compatibilidade química do fluido com os materiais. O fabricante informa que a compatibilidade entre o fluido e as substâncias do produto deve ser verificada em cada aplicação.

Considere outro adaptador quando

A conexão requerida, o tamanho nominal, a interface do sensor ou a pressão de operação não corresponderem aos dados do E40485. A ficha não identifica modelos alternativos; consulte o fabricante para selecionar outro componente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Marca indicada nos dados do produto.
Modelo	E40485	Código de identificação do adaptador.
SKU	E40485	Código do produto no anúncio.
GTIN	4021179349734	Identificador comercial informado.
Part number	E40485; ADAPT ISO2852 DN80	Identificações presentes nas fontes do produto.
Categoria	Adaptador de processo	Classificação do produto.
Quantidade por embalagem	2 peças	Quantidade declarada nos dados do produto; confirmar a configuração comercial do fornecimento.
Peso	3935 g	Valor informado no conjunto de dados do produto.
NCM	9026.90.90	Classificação fiscal informada no conjunto de dados.

Área de aplicação
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicações declaradas nos dados do produto.
Sensor previsto	Sensor de vazão SMF	Modelo de compatibilidade informado.
Certificações e declarações	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE; Hygienic Cleanable	Declarações listadas para o produto; verificar requisitos específicos da aplicação.
Compatibilidade com fluido	Deve ser verificada em todas as aplicações	Instrução de segurança do fabricante.
Diretiva de equipamentos sob pressão	Classificação conforme DESP depende da aplicação	A classificação deve ser realizada pelo usuário ou operador, conforme a aplicação.

Conexões e compatibilidade mecânica
Conexão de processo	Clamp ISO 2852	Tipo de conexão informado para o lado do processo.
Dimensão nominal	DN80 (3 polegadas)	Tamanho nominal indicado.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica indicada para o sensor.
Tubulação padrão compatível indicada	ISO 2037; DIN EN 10357 séries C; DIN EN 10357 séries D	Padrões de tubulação listados; a dimensão e o encaixe devem ser confirmados na instalação.

Dados mecânicos e materiais
Material	1.4404 (aço inoxidável / 316L)	Material especificado para o adaptador.
Formato do invólucro	Cilíndrico	Geometria indicada nos dados do produto.
Diâmetro	139 mm	Dimensão externa informada.
Comprimento	42,9 mm	Dimensão axial informada.
Resistência à pressão	10 bar / 1 MPa	Limite de pressão especificado; não exceder.
Rugosidade da superfície em contato com substâncias	Ra < 0,4 µm	Valor de rugosidade informado para as superfícies em contato com substâncias.
Parafusos incluídos	12	Acessórios declarados no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E40485 é um adaptador de processo mecânico, sem protocolo de comunicação informado.

Conexões

Elétrica Não possui conexão elétrica indicada. A interface do sensor é uma flange de dispositivo específica da ifm; confirmar o encaixe do sensor SMF correspondente.

Processo Clamp ISO 2852, DN80 (3 polegadas). Tubulação padrão indicada: ISO 2037 e DIN EN 10357 séries C ou D. Resistência à pressão informada: 10 bar / 1 MPa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação de sensor de vazão SMF com flange de dispositivo específica da ifm em processo Clamp ISO 2852 DN80	✓	Corresponde ao sensor e à conexão de processo indicados na ficha; confirme as dimensões do conjunto.
Tubulação nos padrões ISO 2037 ou DIN EN 10357 séries C ou D, em DN80, com interface Clamp correspondente	✓	Esses padrões de tubulação são indicados como compatíveis, sujeitos à confirmação dimensional da instalação.
Operação com pressão superior a 10 bar	✗	A resistência à pressão especificada para o adaptador é 10 bar / 1 MPa.
Conexão a sensor sem flange de dispositivo específica da ifm, sem adaptador ou validação adicional	✗	A interface do sensor indicada é específica da ifm; a ficha não confirma encaixe direto com outras interfaces.
Uso com fluido cuja compatibilidade química com o produto não foi verificada	✗	As instruções do produto exigem verificar a compatibilidade entre fluido e substâncias do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o E40485 IFM – Adaptador de processo Clamp ISO 2852 para sensor de vazão SMF, DN80, aço inoxidável 316L, 10 bar

Confirme que o processo requer conexão Clamp ISO 2852 DN80 e que a tubulação corresponde ao padrão e às dimensões da instalação.
Verifique que o sensor de vazão é SMF e possui a flange de dispositivo específica da ifm correspondente.
Confira a pressão de operação, sem exceder 10 bar, e valide a compatibilidade química do fluido com os materiais do produto.
Inspecione as superfícies de contato e os componentes de união; utilize os elementos de vedação apropriados ao processo, definidos conforme o projeto da instalação.
Posicione o adaptador alinhado com a conexão da tubulação e do sensor, evitando esforço mecânico indevido durante o acoplamento.
Após a montagem, verifique o assentamento das conexões e a ausência de vazamentos conforme o procedimento de comissionamento da instalação.

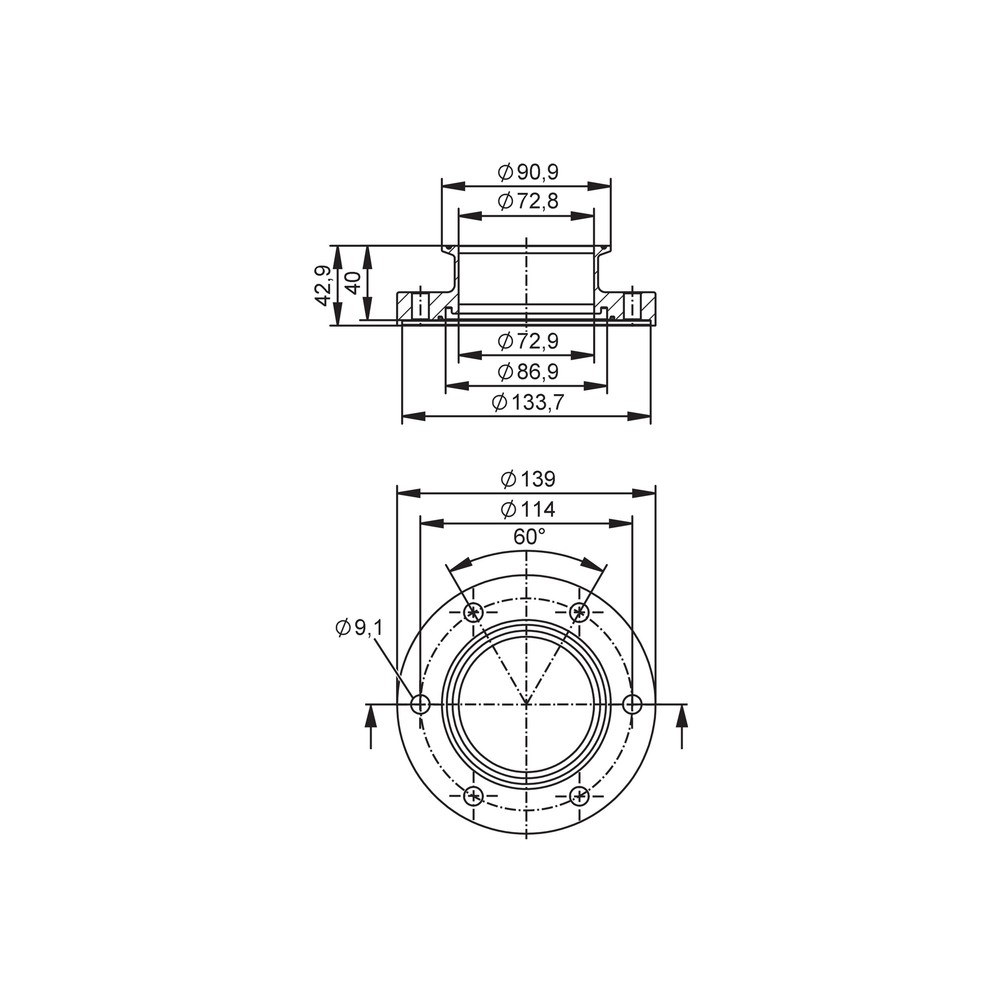

Desenho Dimensional

ACESSÓRIOS

12 parafusos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento observado na união Clamp após a montagem.	Possível desalinhamento, assentamento incompleto ou vedação inadequada na conexão.	Inspecione o alinhamento e o assentamento da união e confira a vedação especificada para o processo; confirme que a conexão é ISO 2852 DN80.
O sensor não encaixa mecanicamente no adaptador.	A interface do sensor pode não corresponder à flange de dispositivo específica da ifm indicada para o E40485.	Confira o modelo do sensor e a interface mecânica na documentação do fabricante antes de tentar a montagem.
Deformação ou falha da conexão sob pressão de processo.	Pressão de operação acima do limite informado para o adaptador.	Compare a pressão real de operação com o limite especificado de 10 bar / 1 MPa.
Corrosão, alteração superficial ou incompatibilidade observada após contato com o fluido.	Compatibilidade química entre o fluido e as substâncias do produto não verificada para a aplicação.	Revise a composição e as condições do fluido com o responsável pelo processo e confirme a compatibilidade para o material 1.4404 (316L).

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IFM E40485 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40485 e com qual sensor ele é usado?

É um adaptador de processo Clamp ISO 2852 DN80 destinado à montagem de um sensor de vazão SMF com flange de dispositivo específica da ifm.

O que acompanha o produto?

Os dados do produto listam 12 parafusos e indicam embalagem de 2 peças. Confirme a configuração do fornecimento no anúncio antes da compra.

O E40485 serve para qualquer sensor de vazão?

Não há compatibilidade universal informada: a ficha indica sensor SMF e flange de dispositivo específica da ifm. Para outro sensor, confirme a interface mecânica com o fabricante.

Posso usar este adaptador em uma tubulação de outro diâmetro nominal?

A dimensão nominal informada é DN80 (3 polegadas). A ficha não confirma outros tamanhos; verifique a dimensão da linha e a conexão antes de especificar.

O que pode causar vazamento depois da instalação?

Uma causa possível é o desalinhamento ou o assentamento incompleto da união Clamp. Confira o alinhamento, a vedação definida para o processo e a correspondência ISO 2852 DN80 antes de substituir o adaptador.

O que verificar se o sensor não encaixa no adaptador?

Confira se o sensor é SMF e se possui a flange de dispositivo específica da ifm indicada para este modelo. Não force o acoplamento; valide a interface na documentação do fabricante.

É melhor comprar este adaptador ou procurar peças avulsas?

O E40485 é indicado quando se precisa do adaptador completo para a conexão especificada; os dados também listam parafusos incluídos. A ficha não detalha um kit alternativo nem opções de peças avulsas, então confirme o conteúdo necessário para sua instalação.

Qual é a diferença entre este adaptador e um modelo para outro padrão de conexão?

Este modelo especifica Clamp ISO 2852 DN80 e interface de sensor específica da ifm. Se o processo exigir outro padrão ou tamanho, selecione um adaptador cuja documentação corresponda a essas interfaces.

Que cuidados devo ter na instalação e na limpeza?

Confirme o encaixe mecânico, o alinhamento, a pressão de operação e a compatibilidade do fluido antes de instalar. A ficha lista a característica Hygienic Cleanable; siga também os procedimentos de limpeza definidos para o processo.

O produto pode operar acima de 10 bar?

Não conforme o limite informado: a resistência à pressão especificada é 10 bar / 1 MPa. Considere a pressão de operação da instalação ao selecionar o componente.

GLOSSÁRIO TÉCNICO

Clamp ISO 2852

Tipo de conexão de processo indicado para unir o adaptador à tubulação por uma conexão Clamp.

DN80

Dimensão nominal do adaptador, indicada como equivalente a 3 polegadas nos dados do produto.

Aço inoxidável 1.4404 / 316L

Material especificado para a construção do adaptador; a compatibilidade com o fluido deve ser verificada em cada aplicação.

Parâmetro de rugosidade média aritmética da superfície informado para as áreas em contato com substâncias.

DIN EN 10357

Norma citada para séries de tubulação compatíveis indicadas nos dados do produto.
