Adaptador Clamp ISO 2852 IFM DN65

Pré-visualizar: E40484 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN65 Aço Inox 316L 16bar

E40484 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN65 Aço Inox 316L 16bar

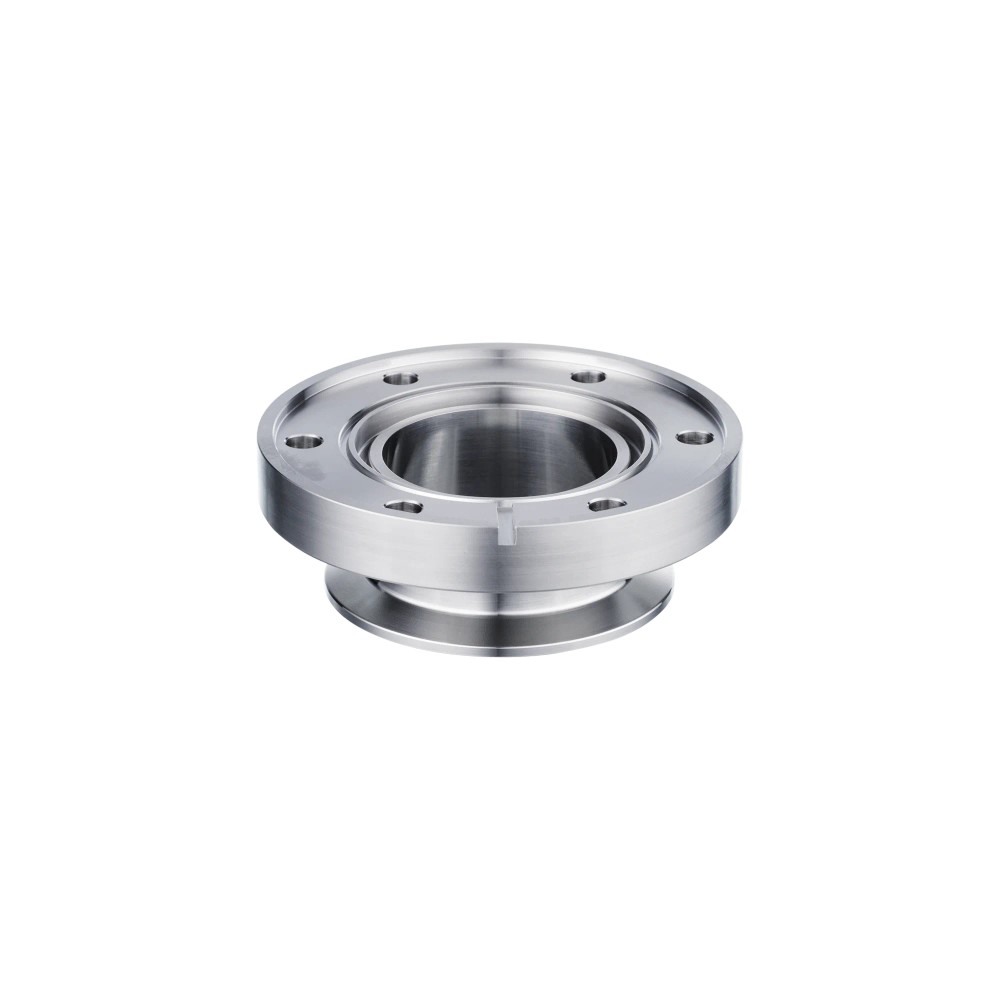

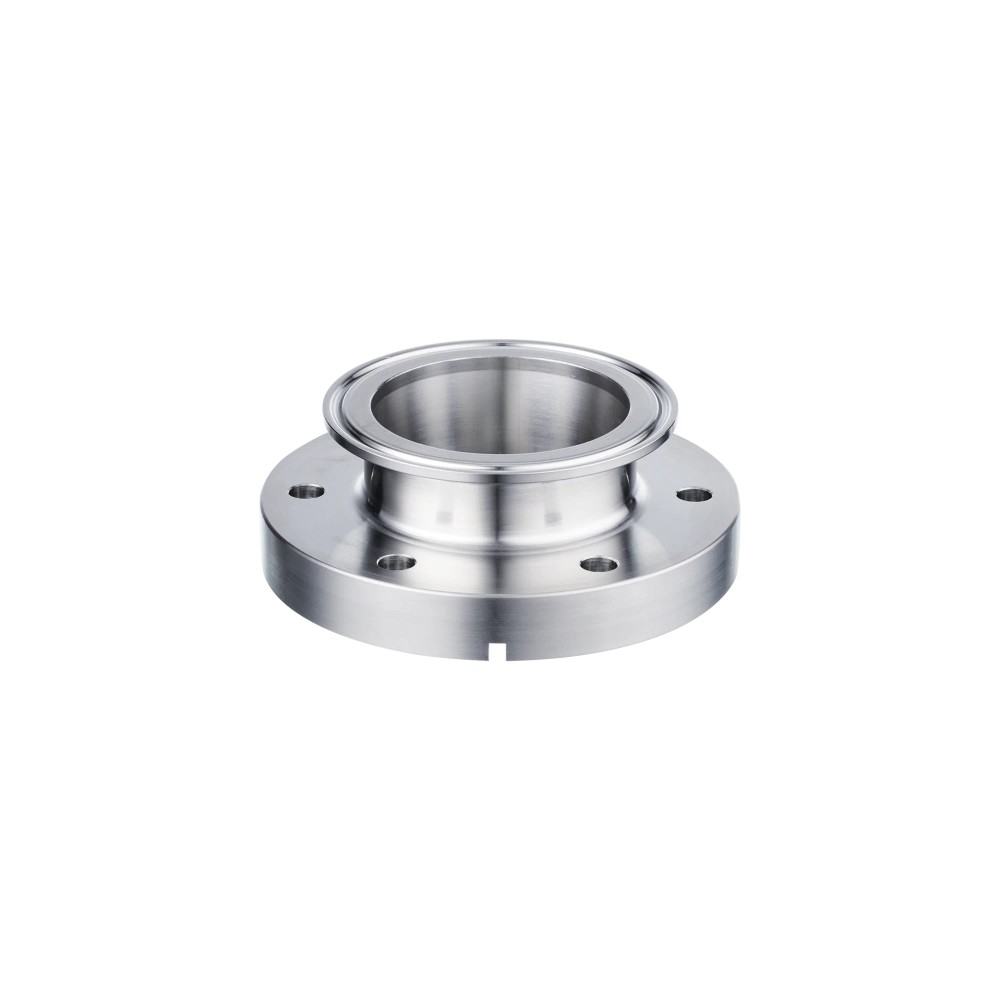

Imagem meramente ilustrativa

R$ 3.390,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40484
EAN: 4021179349727
NCM do produto: 90269090

Destaques do Produto Sensor previsto...mais

Fechar menu

Saiba mais sobre: "E40484 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN65 Aço Inox 316L 16bar"

Destaques do Produto

Sensor previsto

Sensor de vazão SMF

Conexão de processo

Clamp ISO 2852

Dimensão nominal

DN65 (2 1/2″)

Material

Aço inoxidável 1.4404 (316L)

Limite de pressão informado

16 bar

Tubulações padrão relacionadas

ISO 2037; BS 4825 parte 1; DIN EN 10357 séries C e D

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo Clamp ISO 2852 DN65 (2 1/2″) para Sensor de Vazão SMF IFM E40484 em Aço Inoxidável 316L, 16 bar

O IFM E40484 é um adaptador de processo para conectar um sensor de vazão SMF a uma tubulação com conexão Clamp ISO 2852 DN65. Possui conexão do sensor por flange específica da IFM e é fabricado em aço inoxidável 1.4404 (316L). Seu limite de resistência à pressão informado é 16 bar, e a superfície tem rugosidade Ra < 0,4 µm. A ficha indica aplicações em sistemas higiênicos e na indústria de alimentos e bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E40484
Compatibilidade com sensor	Sensor de vazão SMF
Conexão de processo	Clamp ISO 2852
Dimensão nominal	DN65 (2 1/2″)
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	16 bar / 1,6 MPa
Dimensões	Diâmetro: 124 mm; comprimento: 42,9 mm
Rugosidade da superfície	Ra < 0,4 µm
Peso informado	3.504 g
Certificações e características higiênicas informadas	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE; hygienic cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que utilizem sensor de vazão SMF com flange de dispositivo específica da IFM e conexão de processo Clamp ISO 2852 DN65.
Sistemas higiênicos e aplicações da indústria de alimentos e bebidas, observando a compatibilidade entre o fluido e os materiais do produto.
Tubulações compatíveis com os padrões indicados na ficha: ISO 2037, BS 4825 parte 1 e DIN EN 10357 séries C ou D, desde que também atendam à conexão DN65.

⚠ Considere outro se precisa de:

Aplicações que exijam pressão acima de 16 bar, limite informado para o adaptador.
Montagem em sensor sem a conexão de flange específica da IFM indicada para o produto; confirme a compatibilidade mecânica do modelo antes da instalação.
Aplicações em que a compatibilidade química entre o fluido e as substâncias do produto não tenha sido verificada.

APLICAÇÕES E USO

Aplicação informada: instalação do adaptador em sistemas higiênicos da indústria de alimentos e bebidas, com sensor de vazão SMF e conexão de processo Clamp ISO 2852 DN65.
Possibilidade condicionada à verificação de projeto: uso em tubulação correspondente a ISO 2037, BS 4825 parte 1 ou DIN EN 10357 séries C ou D, desde que conexão, dimensões e pressão atendam aos requisitos da instalação.
Limitação operacional: a pressão não deve exceder o limite informado de 16 bar; a ficha também exige verificar a compatibilidade entre o fluido e as substâncias do produto.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo Clamp ISO 2852 DN65 (2 1/2″) para Sensor de Vazão SMF IFM E40484 em Aço Inoxidável 316L, 16 bar, verifique estes pontos:

Escolha o E40484 quando

A instalação exigir conexão de processo Clamp ISO 2852 DN65 e flange de dispositivo específica da IFM para sensor de vazão SMF. Verifique também se a pressão não excede 16 bar e se a tubulação corresponde às dimensões e aos padrões indicados.

Avalie outra configuração quando

O sensor não for SMF ou não utilizar a flange específica da IFM, a conexão de processo não for Clamp ISO 2852 DN65 ou a pressão de operação requerida ultrapassar 16 bar. A ficha não identifica modelos alternativos; consulte a IFM para selecionar outra configuração.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Marca informada para o produto.
Modelo e código	E40484	Código de identificação do adaptador.
GTIN	4021179349727	Identificador comercial informado na ficha.
Categoria	Acessório; adaptador de processo	Classificação do produto.
Aplicação indicada	Indústria de alimentos e bebidas; sistemas higiênicos	Cenários de aplicação informados no cadastro.
Modelo de sensor compatível	Sensor de vazão SMF	A ficha identifica o adaptador para essa família de sensor.

Conexões e compatibilidade mecânica
Conexão de processo	Clamp ISO 2852	Tipo de conexão mecânica do lado do processo.
Dimensão nominal	DN65 (2 1/2″)	Dimensão nominal indicada para a conexão.
Conexão do sensor	Flange de dispositivo específica da IFM	Interface mecânica indicada para o sensor; não representa conexão elétrica.
Tubulações padrão relacionadas	ISO 2037; BS 4825 parte 1; DIN EN 10357 séries C e D	Padrões de tubulação listados na ficha; confirme também dimensões e conexão da instalação.

Materiais e características higiênicas
Material	1.4404 (aço inoxidável 316L)	Material informado para o adaptador.
Rugosidade da superfície	Ra < 0,4 µm	Característica superficial informada na ficha.
Aprovações e certificações	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE	Declarações e aprovações listadas no cadastro; consulte o datasheet para detalhes de escopo.
Característica de limpeza	Hygienic cleanable	Característica indicada na ficha para limpeza higiênica.

Limites operacionais
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado; a adequação do conjunto depende das condições da aplicação.
Compatibilidade com o fluido	Deve ser verificada para cada aplicação	Orientação de segurança do fabricante: confirmar compatibilidade entre fluido e substâncias do produto.
Classificação conforme DESP	Depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha informa que uma possível classificação segundo a diretiva de equipamentos sob pressão depende da aplicação.

Dados mecânicos e dimensionais
Diâmetro	124 mm	Dimensão informada para o produto.
Comprimento	42,9 mm	Dimensão informada para o produto.
Formato do invólucro	Cilíndrico	Descrição de formato constante no cadastro.
Peso	3.504 g	Peso informado no dataset do produto.
Quantidade de peças por embalagem	2 peças	Quantidade de embalagem informada no cadastro; confirme a composição comercial do fornecimento.
Parafusos incluídos	12	A ficha lista 12 parafusos como material incluído.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40484 é um adaptador mecânico de processo. A ficha não especifica conexão elétrica nem protocolo de comunicação.

Processo Clamp ISO 2852 DN65 (2 1/2″); conexão do sensor por flange de dispositivo específica da IFM. Compatibilidade de tubulação indicada para ISO 2037, BS 4825 parte 1 e DIN EN 10357 séries C e D.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo específica da IFM e conexão de processo DN65 Clamp ISO 2852	✓	A ficha identifica o produto para sensor de vazão SMF e informa conexão Clamp ISO 2852 DN65 com flange específica da IFM.
Tubulação correspondente a ISO 2037, BS 4825 parte 1 ou DIN EN 10357 séries C ou D, com conexão compatível DN65	✓	Esses padrões de tubulação estão relacionados na ficha; a conexão e as dimensões da instalação ainda precisam corresponder ao produto.
Aplicação com pressão requerida superior a 16 bar	✗	A resistência à pressão informada para o adaptador é de 16 bar.
Instalação que requer ligação elétrica ou protocolo de comunicação pelo adaptador	✗	O E40484 é um adaptador mecânico; a ficha não indica interface elétrica ou de comunicação.
Fluido cuja compatibilidade com as substâncias do produto não foi verificada	✗	A ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o Adaptador de Processo Clamp ISO 2852 DN65 (2 1/2″) para Sensor de Vazão SMF IFM E40484 em Aço Inoxidável 316L, 16 bar

Confirme que o sensor é um modelo SMF com flange de dispositivo específica da IFM e que a conexão de processo requerida é Clamp ISO 2852 DN65.
Verifique as dimensões da instalação, os padrões de tubulação aplicáveis e a pressão de operação, respeitando o limite informado de 16 bar.
Confirme a compatibilidade do fluido com as substâncias do produto antes da montagem.
Inspecione as superfícies e os componentes de união; utilize os elementos de vedação e fixação especificados para o conjunto, sem presumir que estejam incluídos além dos parafusos listados.
Alinhe o adaptador e as partes da conexão Clamp sem forçar ou aplicar carga indevida ao sensor; siga as instruções do fabricante do sensor e da instalação.
Após a montagem, verifique o assentamento da conexão e a ausência de vazamentos sob condições controladas e compatíveis com os limites do conjunto.

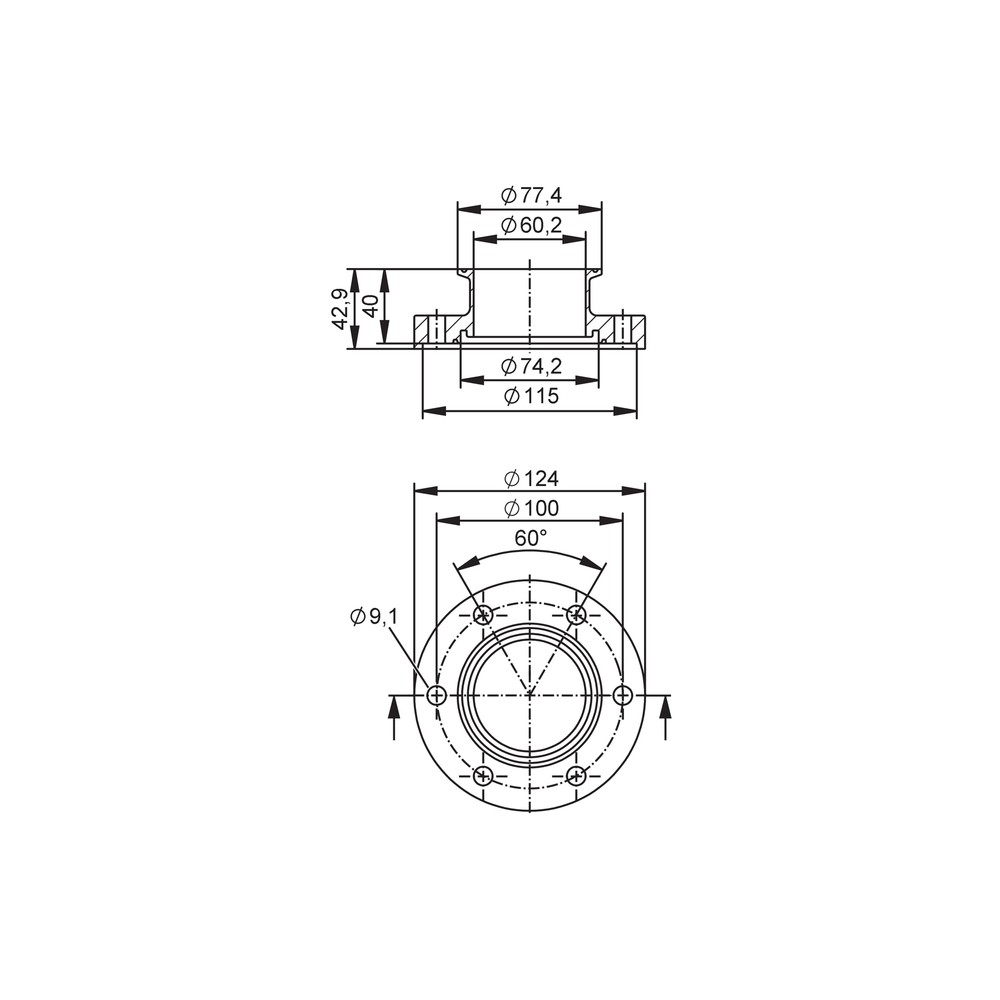

Desenho Dimensional

ACESSÓRIOS

12 parafusos, conforme informado na ficha.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na união Clamp após a montagem.	Possível desalinhamento, assentamento inadequado da união ou elemento de vedação incompatível ou danificado.	Despressurize o sistema com segurança e inspecione alinhamento, superfícies de contato e elemento de vedação; confirme se os componentes correspondem à instalação.
O adaptador não se acopla ao sensor.	Possível divergência entre a flange do sensor e a flange de dispositivo específica da IFM indicada para o E40484.	Confira o modelo do sensor e a interface mecânica na documentação do fabricante antes de remontar.
A conexão não coincide com a tubulação.	Dimensão nominal ou padrão de tubulação diferente da conexão Clamp ISO 2852 DN65 especificada.	Compare a dimensão e o padrão da tubulação com DN65 e com os padrões relacionados na ficha.
Deformação, vazamento ou dano observado durante a operação pressurizada.	A pressão da aplicação pode exceder o limite informado de 16 bar ou as condições do conjunto podem não ser adequadas.	Verifique a pressão real de operação e os requisitos da instalação; não opere acima do limite indicado e consulte o datasheet para avaliação do conjunto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40484 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40484 e para qual sensor ele foi especificado?

É um adaptador de processo Clamp ISO 2852 DN65 para sensor de vazão SMF. A conexão do sensor é uma flange de dispositivo específica da IFM.

O que acompanha o produto?

A ficha lista 12 parafusos e informa embalagem com 2 peças. Confirme no datasheet ou com o fornecedor a composição exata do fornecimento.

O E40484 serve para sensores que não sejam da família SMF?

A ficha identifica compatibilidade com sensor de vazão SMF e flange específica da IFM. Não informa compatibilidade com outras famílias; confirme o modelo e a interface antes da compra.

Posso usar este adaptador com uma conexão de processo diferente de Clamp ISO 2852 DN65?

A conexão especificada é Clamp ISO 2852 DN65 (2 1/2″). A ficha não valida outras conexões ou dimensões.

O que verificar se houver vazamento na conexão Clamp?

Verifique o alinhamento e o assentamento da união, além da condição e compatibilidade do elemento de vedação. Faça a inspeção com o sistema despressurizado.

O que pode causar dificuldade para acoplar o adaptador ao sensor?

Uma divergência entre a flange do sensor e a flange específica da IFM indicada para o E40484 pode impedir o acoplamento. Confira o modelo e a interface mecânica na documentação do sensor.

Devo comprar este adaptador ou procurar uma peça avulsa?

O cadastro informa 2 peças por embalagem e lista 12 parafusos como material incluído, mas não detalha a distribuição dos componentes por unidade. Se precisar de uma composição diferente, confirme o conteúdo comercial antes de selecionar.

Quando devo escolher outra configuração em vez do E40484?

Procure outra configuração se o projeto exigir conexão diferente de Clamp ISO 2852 DN65, interface de sensor diferente da flange específica da IFM ou pressão acima de 16 bar. A ficha não aponta um modelo alternativo.

Que cuidados devo tomar na instalação?

Confirme a interface do sensor, as dimensões da conexão e a compatibilidade do fluido antes da montagem. Siga as instruções do fabricante e verifique a união sem exceder o limite de pressão informado.

Preciso fazer alguma verificação específica antes de usar o adaptador com meu fluido?

Sim. A ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações; consulte o datasheet e os dados do processo.

GLOSSÁRIO TÉCNICO

Clamp ISO 2852

Tipo de conexão de processo indicado para união por clamp; neste produto, a dimensão nominal é DN65.

DN65

Designação da dimensão nominal da conexão do adaptador, indicada também como 2 1/2″.

Aço inoxidável 316L

Material identificado na ficha pela designação 1.4404.

Parâmetro de rugosidade média aritmética da superfície, informado para este produto como inferior a 0,4 µm.

DESP

Diretiva de equipamentos sob pressão; a ficha indica que uma possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador.
