Adaptador Clamp ISO 2852 DN50 IFM E40483

Pré-visualizar: E40483 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN50 Aço Inox 316L

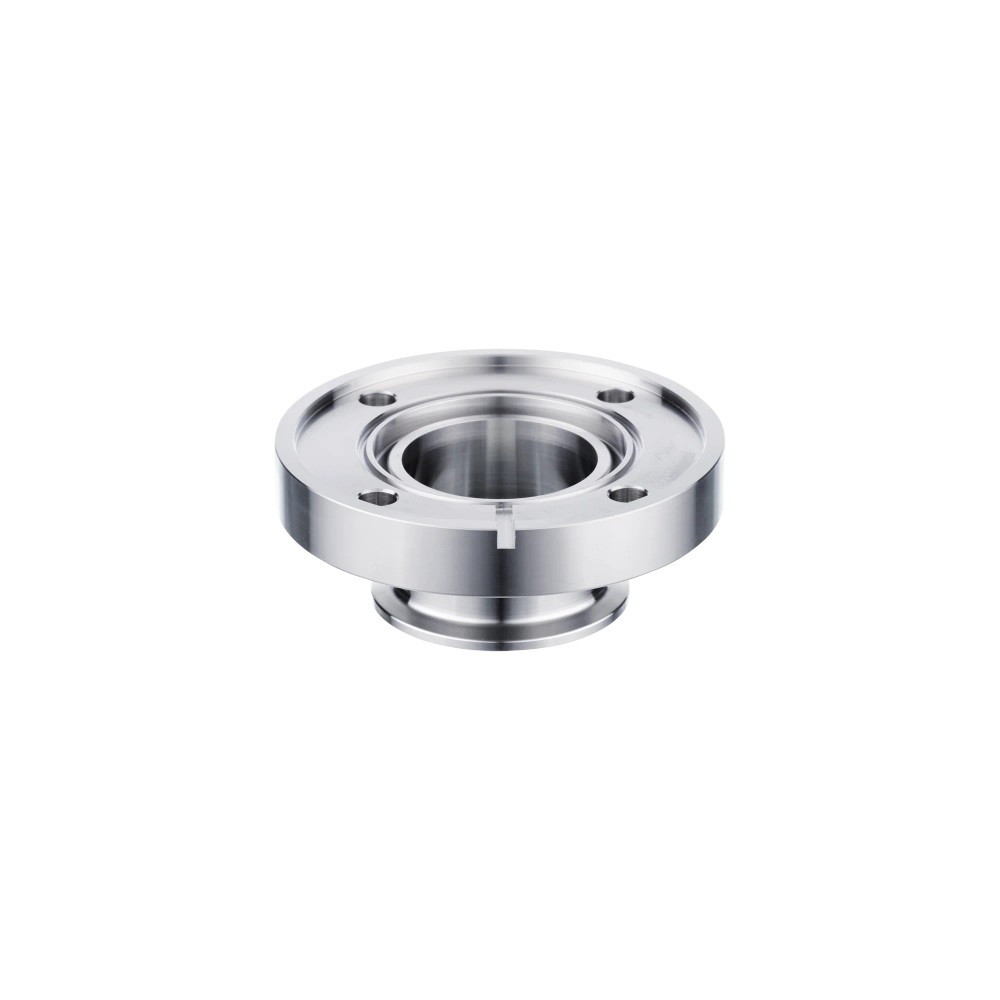

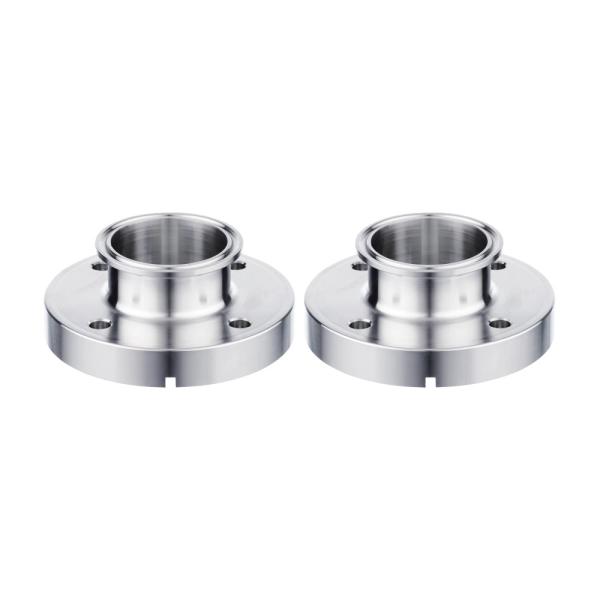

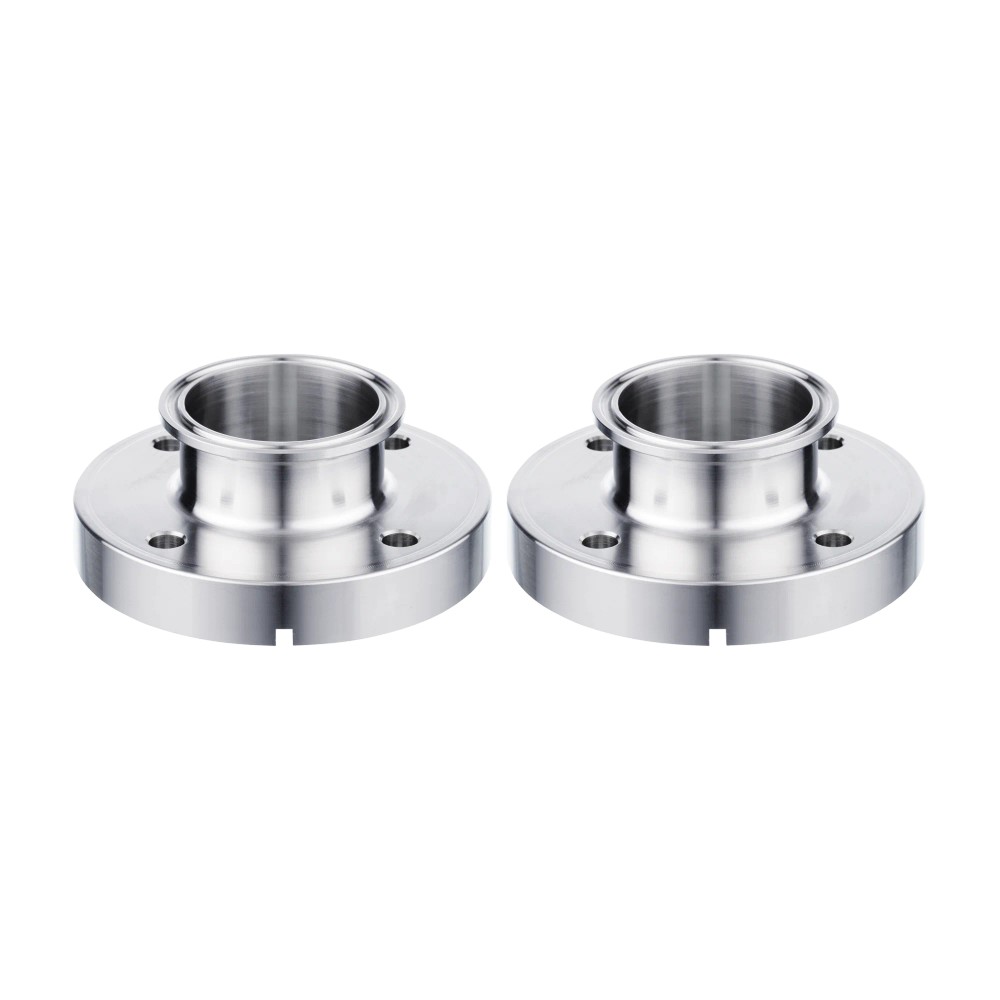

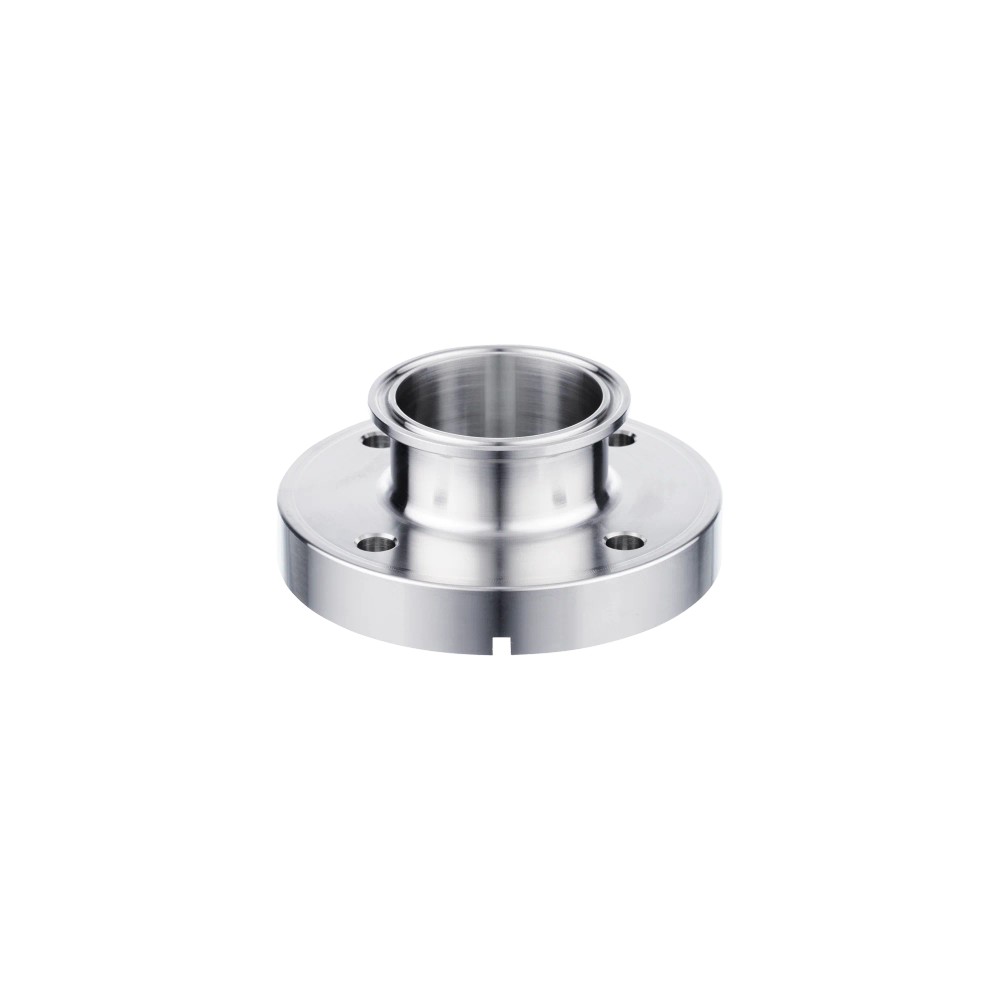

E40483 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN50 Aço Inox 316L

Imagem meramente ilustrativa

R$ 3.095,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40483
EAN: 4021179349710
NCM do produto: 90269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E40483 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN50 Aço Inox 316L"

Destaques do Produto

Conexão de processo

Clamp ISO 2852

Tamanho nominal

DN50 (2″)

Dispositivo

Sensor de vazão SMF

Material

Aço inoxidável 316L

Pressão nominal

16 bar

Quantidade

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40483 IFM — Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN50, Aço Inoxidável 316L

O E40483 é um adaptador de processo clamp ISO 2852 DN50 para instalação de um sensor de vazão SMF da ifm em uma conexão de processo compatível. É indicado para aplicações alimentícias, de bebidas e sistemas higiênicos. Seus dados principais incluem construção em aço inoxidável 316L, pressão nominal de 16 bar e superfície com Ra < 0,4 μm.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E40483
Tipo	Adaptador de processo clamp ISO 2852
Diâmetro nominal	DN50 (2″)
Sensor compatível indicado	Sensor de vazão SMF
Material	1.4404 (aço inoxidável 316L)
Pressão nominal	16 bar
Dimensões	Ø 109 mm × 42,9 mm
Rugosidade superficial	Ra < 0,4 μm
Conexão do sensor	Flange de dispositivo específico da ifm
Quantidade informada	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF da ifm em processo com conexão clamp ISO 2852 DN50, após confirmar a correspondência dimensional e a compatibilidade do modelo do sensor.
Aplicações alimentícias, de bebidas e sistemas higiênicos, conforme a aplicação informada para o produto.
Instalações que atendam à pressão nominal informada de até 16 bar e às condições de processo previstas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para conexão de processo diferente de clamp ISO 2852 DN50 sem confirmação documental de compatibilidade.
Não presumir compatibilidade com sensores que não utilizem a flange de dispositivo específica da ifm indicada na ficha.
Não utilizar acima da pressão nominal de 16 bar com base apenas nos dados deste anúncio; verificar também as condições de processo e instruções do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo cadastro: montagem de sensor de vazão SMF em instalações da indústria alimentícia e de bebidas e em sistemas higiênicos.
Possibilidade de aplicação: integração em linhas com tubulação ISO 2037 ou DIN EN 10357 séries D, desde que a conexão efetiva seja compatível com clamp ISO 2852 DN50 e a montagem corresponda à flange do sensor indicada.
Limite de processo informado: pressão nominal de 16 bar. A ficha não especifica faixa de temperatura, fluidos compatíveis ou parâmetros adicionais de processo; consulte o datasheet e o fabricante para validar essas condições.

COMO ESCOLHER

Antes de comprar o E40483 IFM — Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN50, Aço Inoxidável 316L, verifique estes pontos:

Escolha o E40483 quando

A tubulação exigir conexão clamp ISO 2852 DN50, o dispositivo for um sensor de vazão SMF compatível com a flange específica da ifm e a pressão de operação estiver dentro do limite nominal informado de 16 bar.

Confirme antes de selecionar

Compare a conexão de processo, o DN, a flange do sensor e as dimensões com o conjunto instalado. A ficha também informa compatibilidade com tubulações ISO 2037 e DIN EN 10357 séries D; confirme a configuração efetiva da instalação.

Procure outra configuração quando

A instalação exigir outro padrão ou tamanho de conexão, ou quando o sensor não corresponder à interface indicada. A ficha não especifica adaptadores alternativos nem compatibilidade com outros tipos de sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm	Identificação do fabricante informada no anúncio.
Modelo	E40483	Código do produto e part number.
GTIN	4021179349710	Identificador comercial informado na ficha.
Categoria	Acessórios / adaptadores de processo	Classificação do produto.
Tipo de produto	Adaptador de processo clamp ISO 2852	Função mecânica descrita para o item.

Aplicação e compatibilidade
Modelo de sensor indicado	Sensor de vazão SMF	Compatibilidade indicada na ficha; confirmar flange e modelo exatos.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica do lado do sensor.
Conexão de processo	Clamp ISO 2852	Padrão da conexão de processo indicado.
Diâmetro nominal	DN50 (2″)	Tamanho nominal informado para a conexão.
Compatibilidade com tubulação	ISO 2037; DIN EN 10357 séries D	Padrões de tubulação listados na ficha; validar a correspondência dimensional do conjunto.
Aplicação informada	Indústria alimentícia e de bebidas; sistemas higiênicos	Setores e tipo de sistema indicados no cadastro do produto.

Dados mecânicos e de processo
Material	1.4404 (aço inoxidável 316L)	Material informado para o adaptador.
Pressão nominal	16 bar (1,6 MPa)	Limite nominal informado; observar as condições e orientações do fabricante.
Dimensões	Ø 109 mm / comprimento 42,9 mm	Dimensões indicadas na ficha do produto.
Tipo de carcaça	Cilíndrico	Formato informado no cadastro.
Rugosidade superficial	Ra < 0,4 μm	Valor de rugosidade informado para a superfície.
Peso	2580,7 g	Peso informado no conjunto de dados do produto.

Higiene, aprovações e certificações
Aprovações e certificações listadas	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE; Hygienic Cleanable	Declarações e certificações listadas na ficha; conferir a documentação do fabricante para escopo e condições aplicáveis.

Fornecimento
Quantidade informada na embalagem	2 peças	Quantidade cadastrada para a embalagem.
Acessórios incluídos	8 parafusos	Acessórios informados no cadastro do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40483 é um adaptador mecânico de processo. A ficha não informa conexão elétrica ou protocolo de comunicação.

Processo Clamp ISO 2852 DN50 (2″). A conexão do sensor é uma flange de dispositivo específica da ifm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo ifm correspondente, em conexão clamp ISO 2852 DN50	✓	Essa é a aplicação e a interface indicadas na ficha do produto; confirme o modelo exato do sensor e as dimensões do conjunto.
Tubulação identificada como ISO 2037 ou DIN EN 10357 séries D	✓	Esses padrões de compatibilidade de tubulação constam na ficha; a adequação depende da correspondência dimensional e da conexão clamp DN50 da instalação.
Sensor sem flange de dispositivo específica da ifm correspondente	✗	A ficha identifica a conexão do sensor como flange de dispositivo específica da ifm e não documenta compatibilidade com outras interfaces.
Processo com pressão superior a 16 bar	✗	A pressão nominal informada é 16 bar; a ficha não autoriza operação acima desse valor.

INSTALAÇÃO

Como instalar o E40483 IFM — Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN50, Aço Inoxidável 316L

Confirme no datasheet do fabricante que o adaptador, a conexão clamp ISO 2852 DN50 e o modelo de sensor SMF correspondem à instalação.
Verifique as dimensões do adaptador e a compatibilidade da flange específica da ifm com o sensor selecionado.
Inspecione as superfícies e os componentes de conexão antes da montagem; siga os procedimentos de higiene aplicáveis à instalação.
Posicione o adaptador de acordo com a configuração mecânica prevista para o conjunto e alinhe as interfaces antes de apertar os elementos de fixação.
Utilize os parafusos incluídos conforme as instruções do fabricante; a ficha não informa torque de aperto.
Antes de operar, confirme a montagem e que as condições de processo respeitam a pressão nominal informada e as instruções do fabricante.

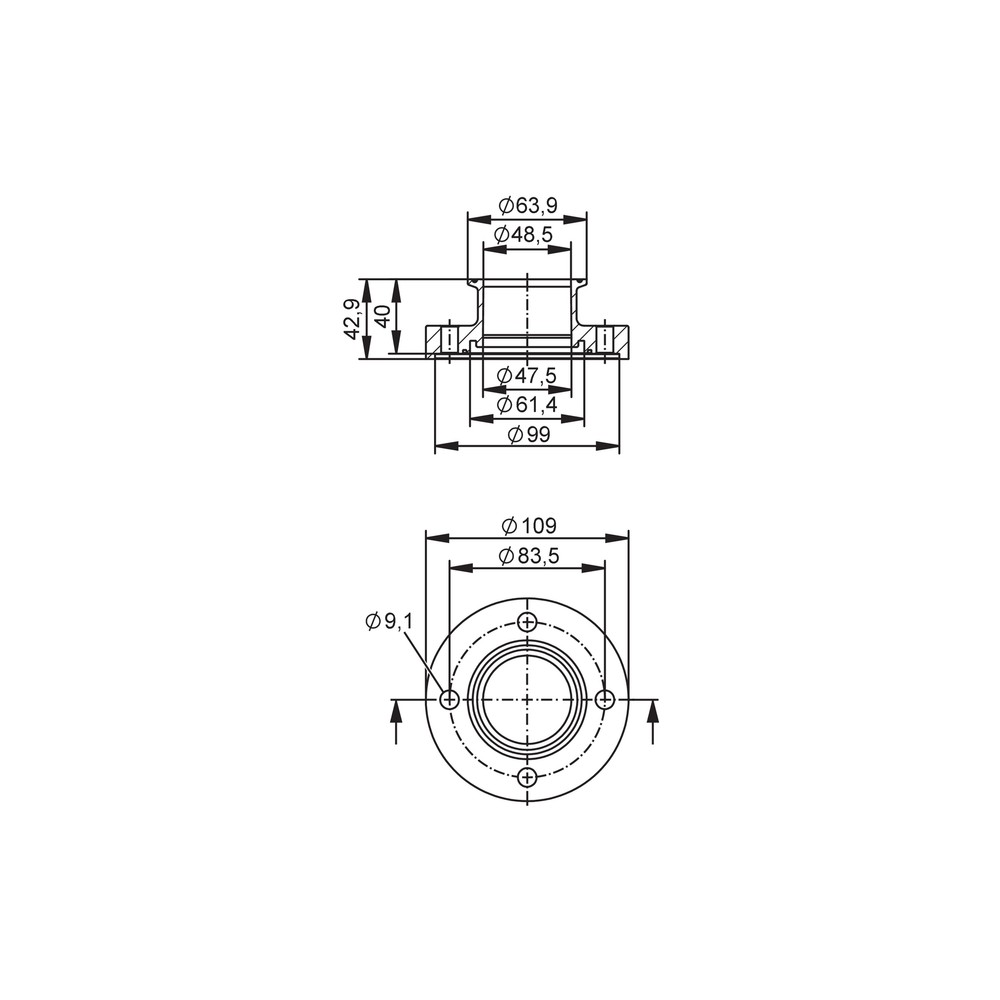

Desenho Dimensional

ACESSÓRIOS

8 parafusos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se encaixa mecanicamente no adaptador.	Possível divergência entre o modelo ou a flange do sensor e a interface específica da ifm indicada para o E40483.	Confira o código do sensor, a especificação da flange e as dimensões no datasheet do fabricante antes de forçar a montagem.
A conexão clamp não fecha ou não alinha corretamente com a tubulação.	Possível diferença no padrão de conexão ou no tamanho nominal em relação a ISO 2852 DN50.	Verifique a identificação da conexão da tubulação e compare o padrão e o DN com os dados do adaptador.
Há vazamento percebido na montagem do processo.	Possível desalinhamento, montagem incompleta ou incompatibilidade entre as interfaces conectadas; a ficha não especifica o elemento de vedação.	Despressurize conforme o procedimento da instalação e inspecione o alinhamento e os componentes de vedação previstos pelo sistema, consultando as instruções do fabricante.
A aplicação opera acima da pressão nominal informada.	Condição de processo superior ao limite nominal de 16 bar cadastrado para o adaptador.	Compare a pressão real de operação com a especificação do produto e valide as condições de uso com a documentação do fabricante antes de operar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40483 — PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40483 e para que sensor ele serve?

É um adaptador de processo clamp ISO 2852 DN50 para sensor de vazão SMF. A conexão do lado do sensor é uma flange de dispositivo específica da ifm.

O que vem na embalagem?

A ficha informa embalagem com 2 peças e inclui 8 parafusos.

O E40483 funciona com qualquer sensor de vazão?

A compatibilidade indicada é com sensor de vazão SMF e flange específica da ifm. A ficha não confirma compatibilidade com outros sensores.

Posso usar este adaptador em uma conexão diferente de ISO 2852 DN50?

A conexão de processo especificada é clamp ISO 2852 DN50. Para outro padrão ou tamanho, a ficha não confirma compatibilidade; valide a interface no datasheet.

Serve para uma linha com pressão acima de 16 bar?

A pressão nominal informada é 16 bar. A ficha não documenta operação acima desse valor.

O que verificar se o sensor não encaixar no adaptador?

Confira o código do sensor e a correspondência da flange específica da ifm com o E40483. Não force a montagem se as interfaces não coincidirem.

O que pode causar vazamento depois da instalação?

Desalinhamento ou incompatibilidade das interfaces são possibilidades a verificar. Inspecione a montagem e a vedação prevista pelo sistema conforme as instruções do fabricante.

É melhor comprar o adaptador em conjunto ou peças avulsas?

A ficha cadastra o produto em embalagem de 2 peças e informa 8 parafusos incluídos. Ela não detalha opções de fornecimento avulso; confirme a configuração ofertada antes da compra.

Como escolher entre este adaptador e outro modelo?

Selecione o E40483 quando a instalação exigir clamp ISO 2852 DN50 e a flange do sensor SMF correspondente. Para outro padrão, tamanho ou interface de sensor, compare as especificações do modelo alternativo.

Quais cuidados devo ter na instalação?

Confirme padrão, DN, dimensões e flange do sensor antes da montagem, e siga as instruções do fabricante para fixação e vedação. A ficha não informa torque de aperto.

GLOSSÁRIO TÉCNICO

Clamp ISO 2852

Tipo de conexão de processo especificado para este adaptador (Ref.: conexão de processo: Clamp ISO 2852).

DN50

Designação do diâmetro nominal da conexão, indicada também como 2″ na ficha (Ref.: diâmetro nominal: DN50).

AISI/EN 316L

Designação associada ao material inoxidável 1.4404 informado para o produto (Ref.: material: 1.4404 / aço inoxidável 316L).

Parâmetro de rugosidade superficial; para este adaptador, a ficha informa Ra < 0,4 μm (Ref.: rugosidade superficial).

Pressão nominal

Valor de pressão especificado para referência de seleção do componente; neste produto, 16 bar (Ref.: pressão nominal: 16 bar).
