Adaptador Clamp ISO 2852 IFM E40482

Pré-visualizar: E40482 IFM - Adaptador Clamp ISO 2852 para Sensor Vazão SMF Inox 316L DN40 16bar

E40482 IFM - Adaptador Clamp ISO 2852 para Sensor Vazão SMF Inox 316L DN40 16bar

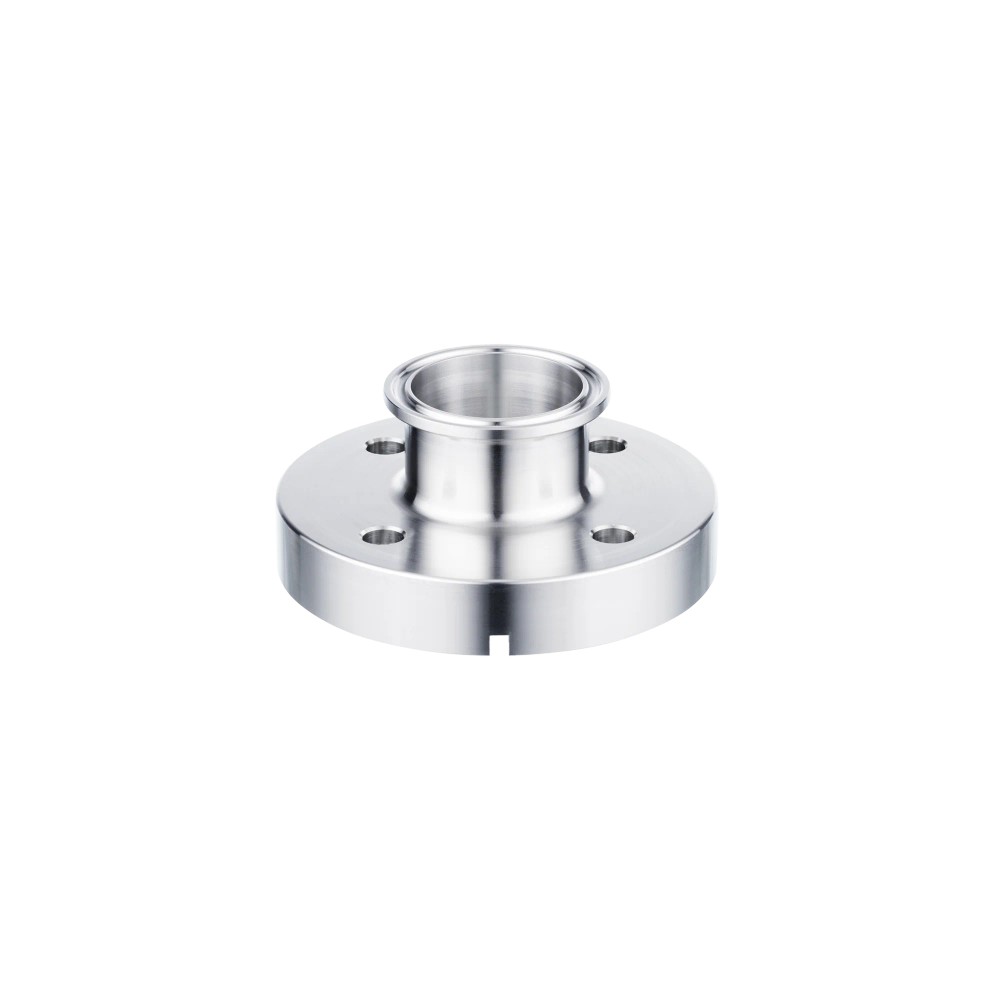

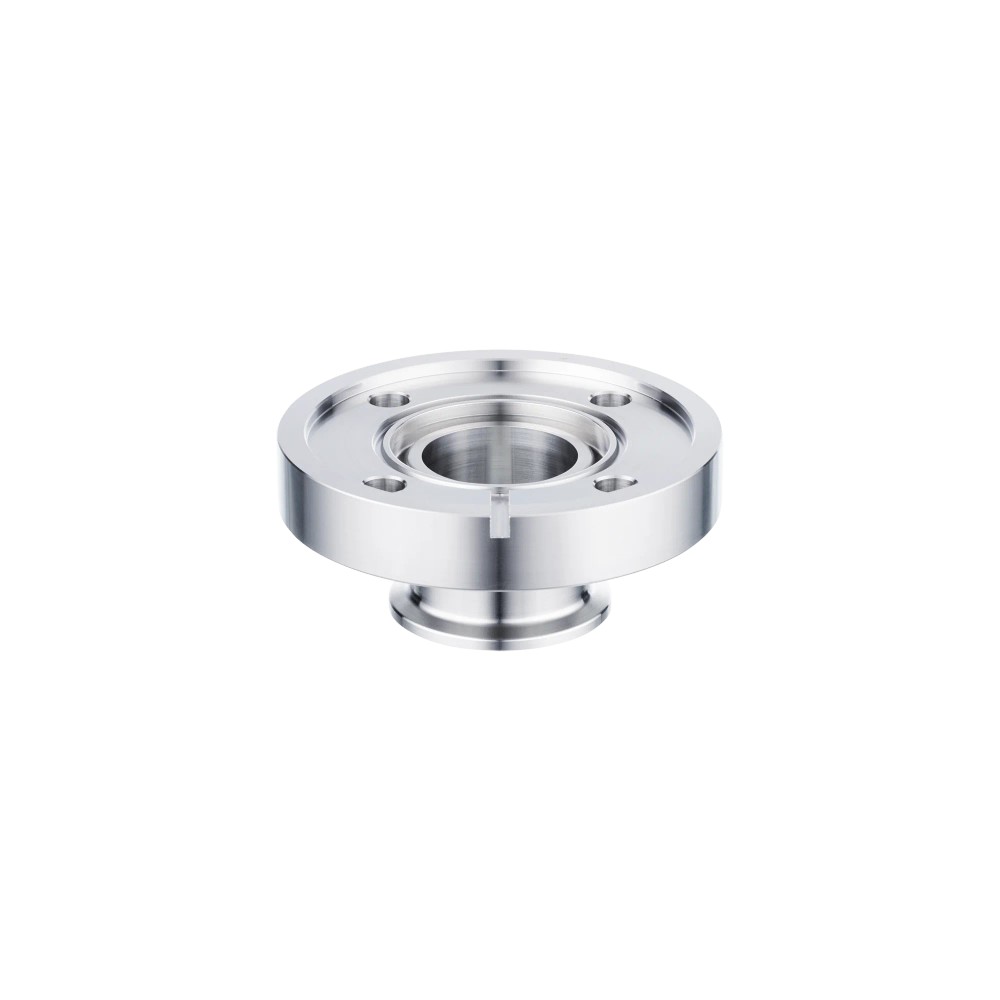

Imagem meramente ilustrativa

R$ 2.898,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40482
EAN: 4021179349703
NCM do produto: 90269090

Destaques do Produto Sensor previsto...mais

Fechar menu

Saiba mais sobre: "E40482 IFM - Adaptador Clamp ISO 2852 para Sensor Vazão SMF Inox 316L DN40 16bar"

Destaques do Produto

Sensor previsto

Sensor de vazão SMF

Conexão de processo

Clamp ISO 2852

Dimensão nominal

DN40 (1 1/2 polegada)

Pressão máxima informada

16 bar

Material

Aço inoxidável 1.4404 (316L)

Conexão do sensor

Flange de dispositivo específica da ifm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador Clamp ISO 2852 para Sensor de Vazão SMF IFM E40482, Inox 316L, DN40, 16 bar

O IFM E40482 é um adaptador de processo clamp ISO 2852 para instalação de um sensor de vazão SMF em uma tubulação compatível. É indicado para aplicações higiênicas, incluindo os setores de alimentos e bebidas. Tem construção em aço inoxidável 1.4404 (316L), dimensão nominal DN40 e resistência à pressão de 16 bar. A conexão do sensor é uma flange específica da ifm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de processo clamp para sensor de vazão SMF
Conexão de processo	Clamp ISO 2852
Dimensão nominal	DN40 (1 1/2 polegada)
Conexão do sensor	Flange de dispositivo específica da ifm
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	16 bar (1,6 MPa)
Dimensões	Ø 99 mm; comprimento 42,9 mm
Acabamento superficial	Ra < 0,4 μm
Normas de tubulação compatíveis	ISO 2037; DIN EN 10357 séries D; JIS G3447
Certificações e declarações listadas	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em processo com conexão clamp ISO 2852 DN40.
Instalações cuja tubulação seja compatível com ISO 2037, DIN EN 10357 séries D ou JIS G3447.
Aplicações higiênicas em alimentos e bebidas, considerando as condições e certificações declaradas para o produto.

⚠ Considere outro se precisa de:

Não selecionar para conectar um sensor que não possua a flange de dispositivo específica da ifm indicada na ficha; a compatibilidade com outros sensores não está informada.
Não utilizar em uma montagem de processo que exceda a resistência à pressão informada de 16 bar.
Não presumir compatibilidade com diâmetros nominais ou padrões de conexão diferentes de DN40 e ISO 2852 sem validação dimensional.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensor de vazão SMF em processos higiênicos da indústria de alimentos e bebidas, usando conexão clamp ISO 2852 DN40.
Aplicação declarada: instalação em tubulação compatível com ISO 2037, DIN EN 10357 séries D ou JIS G3447, desde que a interface dimensional corresponda à configuração do adaptador.
Condição operacional: respeitar o limite informado de 16 bar e confirmar que a conexão do sensor corresponde à flange específica da ifm.
Possibilidade a validar: uso em outros processos higiênicos pode depender dos requisitos do fluido, limpeza e regulamentação da instalação; a ficha não especifica fluidos ou ciclos de limpeza.

COMO ESCOLHER

Antes de comprar o Adaptador Clamp ISO 2852 para Sensor de Vazão SMF IFM E40482, Inox 316L, DN40, 16 bar, verifique estes pontos:

Escolha o E40482 quando

A aplicação exigir adaptador clamp ISO 2852 DN40 para sensor de vazão SMF, com conexão do sensor por flange específica da ifm, e a pressão de operação estiver dentro do limite informado de 16 bar.

Verifique outra configuração quando

A tubulação não corresponder à conexão DN40 ISO 2852 ou o sensor não utilizar a flange específica da ifm. A ficha não informa adaptadores alternativos; confirme a interface e as dimensões com o fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Adaptador de processo clamp ISO 2852 E40482	Identificação do componente conforme dados do anúncio.
Marca	ifm	Fabricante indicado na ficha.
SKU / part number	E40482	Código de identificação do produto.
GTIN	4021179349703	Identificador comercial informado.
Categoria	Acessórios; adaptador de processo	Classificação indicada nos dados do produto.
Aplicação declarada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação indicados na ficha.
Sensor previsto	Sensor de vazão SMF	Modelo de sensor indicado para o adaptador.

Conexões e compatibilidade mecânica
Conexão de processo	Clamp ISO 2852	Padrão de conexão do lado do processo.
Dimensão nominal	DN40 (1 1/2 polegada)	Dimensão nominal informada para a conexão de processo.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica indicada para o lado do sensor; não define conexão elétrica.
Tubulações padrão compatíveis	ISO 2037; DIN EN 10357 séries D; JIS G3447	Padrões de tubulação listados como adequados para a conexão de processo.

Materiais e características higiênicas
Material	Aço inoxidável 1.4404 (316L)	Material declarado para o adaptador.
Rugosidade superficial	Ra < 0,4 μm	Característica de superfície indicada na ficha.
Aprovações e certificações	EC 1935/2004; FDA; FCM CN; hygienic cleanable; 3-A; FCM JP; ADI-FREE	Declarações listadas nos dados do produto; consultar a documentação do fabricante para escopo e condições aplicáveis.

Limites de operação
Resistência à pressão	16 bar (1,6 MPa)	Limite de pressão informado para o adaptador; não exceder este valor.

Dados mecânicos e dimensionais
Formato do invólucro	Cilíndrico	Formato informado para o componente.
Diâmetro	99 mm	Dimensão indicada como Ø 99 mm.
Comprimento	42,9 mm	Dimensão indicada como L = 42,9 mm.
Peso	2395 g	Valor informado nos dados do catálogo.
Quantidade por embalagem	2 peças	Quantidade de embalagem indicada nos dados do catálogo.
Material incluído	8 parafusos	Acessórios informados como incluídos; confirmar a composição da embalagem com o fornecedor se a quantidade for determinante.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como interface elétrica: o E40482 é um adaptador mecânico de processo. A ficha não especifica ligação elétrica, protocolo ou pinagem do sensor.

Processo Clamp ISO 2852 DN40 (1 1/2 polegada), para sensor de vazão SMF por flange de dispositivo específica da ifm. Tubulações padrão indicadas: ISO 2037, DIN EN 10357 séries D e JIS G3447.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange específica da ifm e processo clamp ISO 2852 DN40	✓	Corresponde ao sensor e às interfaces indicados na ficha do produto.
Tubulação DN40 compatível com ISO 2037, DIN EN 10357 séries D ou JIS G3447	✓	Esses padrões de tubulação estão listados como adequados para a conexão de processo.
Operação com pressão dentro do limite informado de 16 bar	✓	A resistência à pressão declarada para o adaptador é 16 bar.
Sensor sem flange de dispositivo específica da ifm	✗	A conexão do sensor é especificada como flange de dispositivo específica da ifm; não há comprovação de compatibilidade com outras interfaces.
Processo com conexão diferente de clamp ISO 2852 DN40	✗	A ficha especifica clamp ISO 2852 e dimensão nominal DN40; não declara compatibilidade com outras conexões ou dimensões.
Pressão de processo superior a 16 bar	✗	A pressão excede a resistência à pressão informada para o produto.

INSTALAÇÃO

Como instalar o Adaptador Clamp ISO 2852 para Sensor de Vazão SMF IFM E40482, Inox 316L, DN40, 16 bar

Confirme que o sensor é um modelo SMF com a flange de dispositivo específica da ifm indicada para o adaptador.
Verifique se a tubulação e a conexão correspondem a clamp ISO 2852 DN40 e a um dos padrões listados na ficha.
Confira as dimensões de instalação no desenho dimensional antes de preparar o conjunto.
Inspecione as superfícies de contato e os componentes de montagem; não instale peças danificadas ou contaminadas.
Monte o adaptador no processo e fixe a interface do sensor conforme as instruções do fabricante do sensor e os procedimentos aplicáveis à instalação.
Antes de operar, verifique a montagem e confirme que a pressão de processo não excede 16 bar; siga a documentação do fabricante para vedação e limpeza.

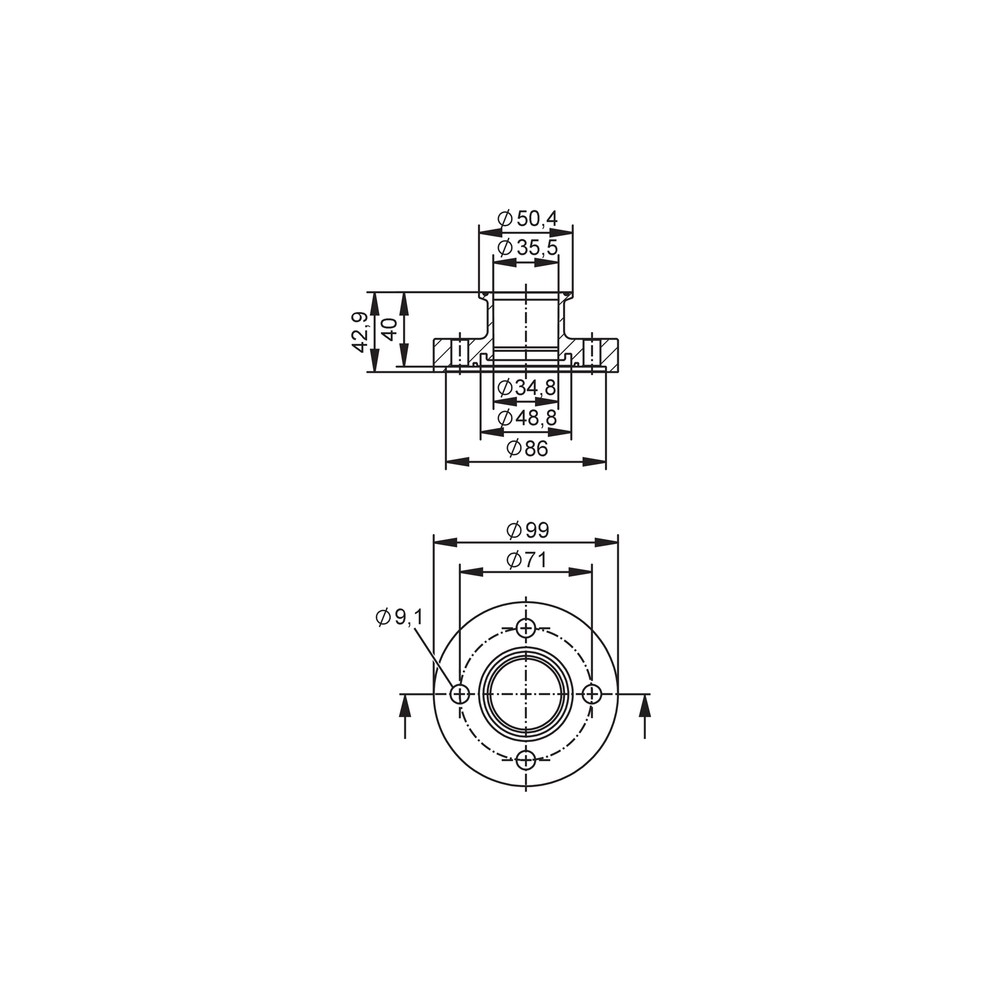

Desenho Dimensional

ACESSÓRIOS

8 parafusos, indicados como material incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se alinha à conexão da tubulação.	A dimensão nominal ou o padrão da conexão pode não corresponder a clamp ISO 2852 DN40.	Confira a identificação da conexão e a dimensão nominal da tubulação e compare com o desenho dimensional do E40482.
O sensor não encaixa na interface do adaptador.	A conexão do sensor pode não ser a flange de dispositivo específica da ifm prevista na ficha.	Verifique a interface mecânica do sensor e confirme que ele pertence à configuração compatível de sensor de vazão SMF.
Há vazamento após a montagem.	Possível desalinhamento, montagem incompleta ou condição inadequada dos elementos de vedação; a ficha não especifica os componentes ou procedimento de vedação.	Despressurize com segurança e inspecione o alinhamento, as superfícies de contato e os elementos de vedação conforme as instruções do fabricante.
A montagem é submetida a pressão acima do limite do produto.	Condição de processo superior à resistência à pressão informada de 16 bar.	Compare a pressão de operação e os transientes do sistema com o limite indicado; não opere acima de 16 bar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40482 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40482 e para que sensor ele serve?

É um adaptador de processo clamp ISO 2852 DN40 destinado à montagem de um sensor de vazão SMF com flange de dispositivo específica da ifm.

O que vem incluído na embalagem?

A ficha informa 8 parafusos e embalagem com 2 peças. Confirme com o fornecedor a composição exata da embalagem para a configuração comercial anunciada.

Ele serve para qualquer sensor de vazão?

Não há compatibilidade universal declarada. A ficha indica sensor SMF e flange específica da ifm; confirme a interface do modelo antes da compra.

Posso usar o E40482 em uma linha acima de 16 bar?

Não. A resistência à pressão informada é 16 bar; a ficha não autoriza operação acima desse limite.

O adaptador é elétrico ou precisa de pinagem?

Não: o E40482 é um componente mecânico de processo. A ficha não informa ligação elétrica, protocolo ou pinagem.

A linha não encaixa no clamp; preciso trocar o adaptador?

Antes de trocar, confira se a conexão é ISO 2852 DN40 e se a tubulação corresponde a um dos padrões listados. Uma divergência de dimensão ou padrão pode explicar o desalinhamento.

O conjunto apresenta vazamento; o que devo verificar antes de substituir o adaptador?

Verifique, com o sistema despressurizado e em segurança, o alinhamento, as superfícies de contato e os elementos de vedação. A ficha do E40482 não detalha o tipo de vedação nem o procedimento de aperto.

É melhor comprar o adaptador ou procurar uma conexão clamp de outra dimensão?

Escolha o E40482 quando o processo exigir ISO 2852 DN40 e a flange do sensor for a especificada pela ifm. Para outra dimensão ou interface, confirme a existência de uma configuração compatível com o fabricante.

Como conferir se o E40482 cabe na instalação existente?

Compare a conexão clamp e a dimensão nominal da tubulação com os dados do produto e consulte o desenho dimensional antes da montagem. Verifique também a flange do sensor.

O produto tem garantia ou qual é a procedência?

A ficha fornecida identifica a marca ifm, mas não informa condições de garantia ou procedência comercial. Consulte o fornecedor para esses dados.

GLOSSÁRIO TÉCNICO

Clamp

Tipo de conexão mecânica de processo usado para unir componentes por uma interface clamp compatível. (Ref.: conexão de processo ISO 2852)

ISO 2852

Norma indicada para a conexão clamp de processo do adaptador. (Ref.: conexão de processo ISO 2852)

DN40

Designação de dimensão nominal da conexão de processo; neste produto, indicada como 1 1/2 polegada. (Ref.: dimensão nominal DN40)

Aço inoxidável 316L

Designação usual associada ao material 1.4404 informado para o adaptador. (Ref.: material 1.4404 / 316L)

Parâmetro de rugosidade superficial indicado para caracterizar o acabamento da superfície. (Ref.: Ra < 0,4 μm)
