Adaptador Clamp ISO 2852 IFM E40481

Pré-visualizar: E40481 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN25 Aço Inox 316L 16 bar

E40481 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN25 Aço Inox 316L 16 bar

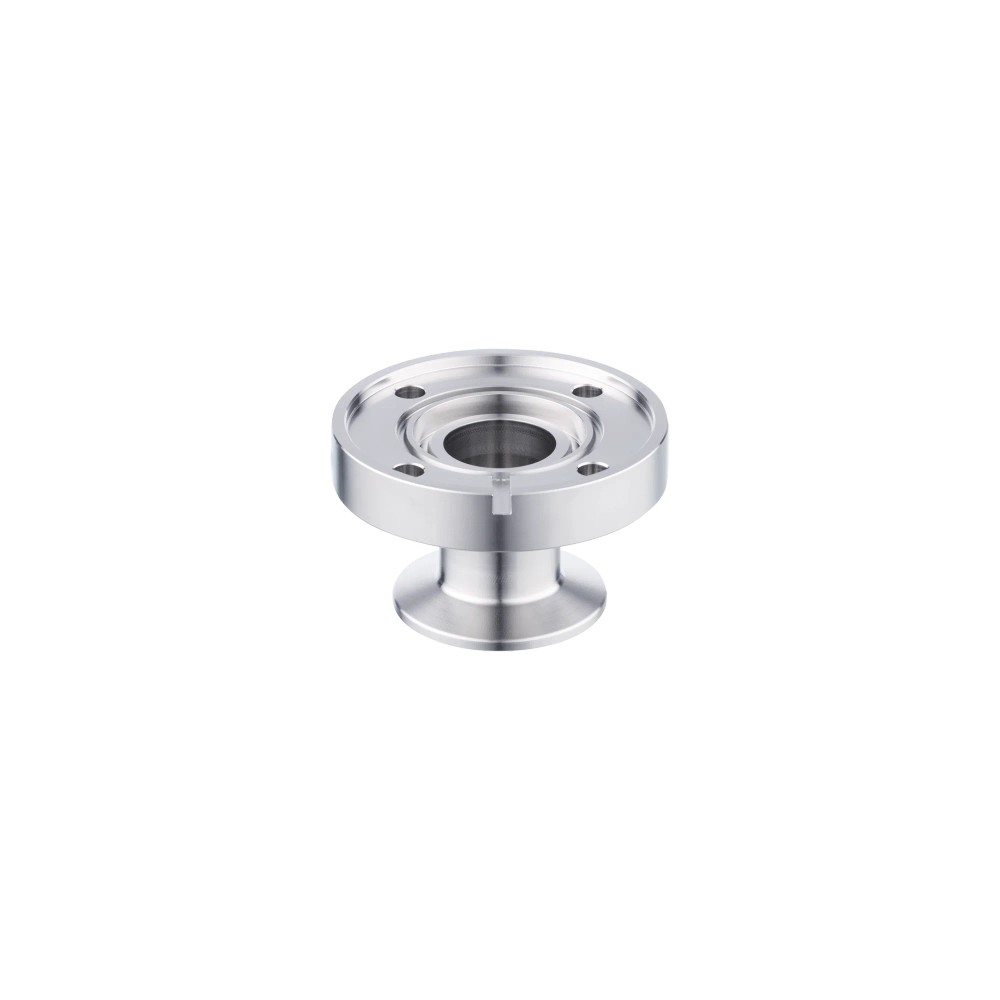

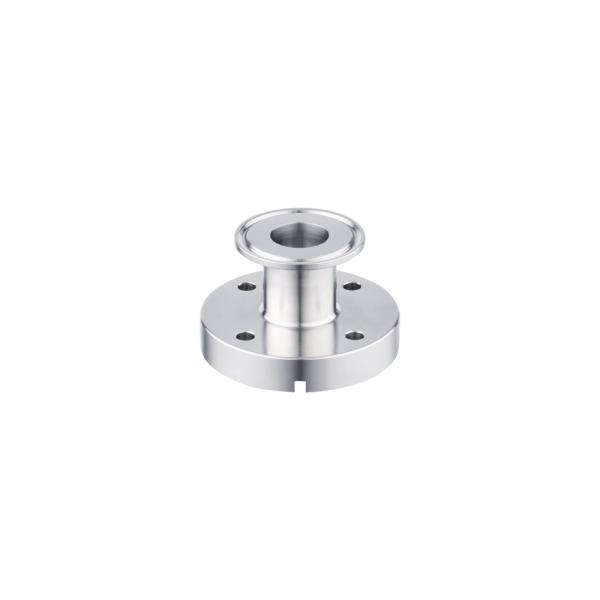

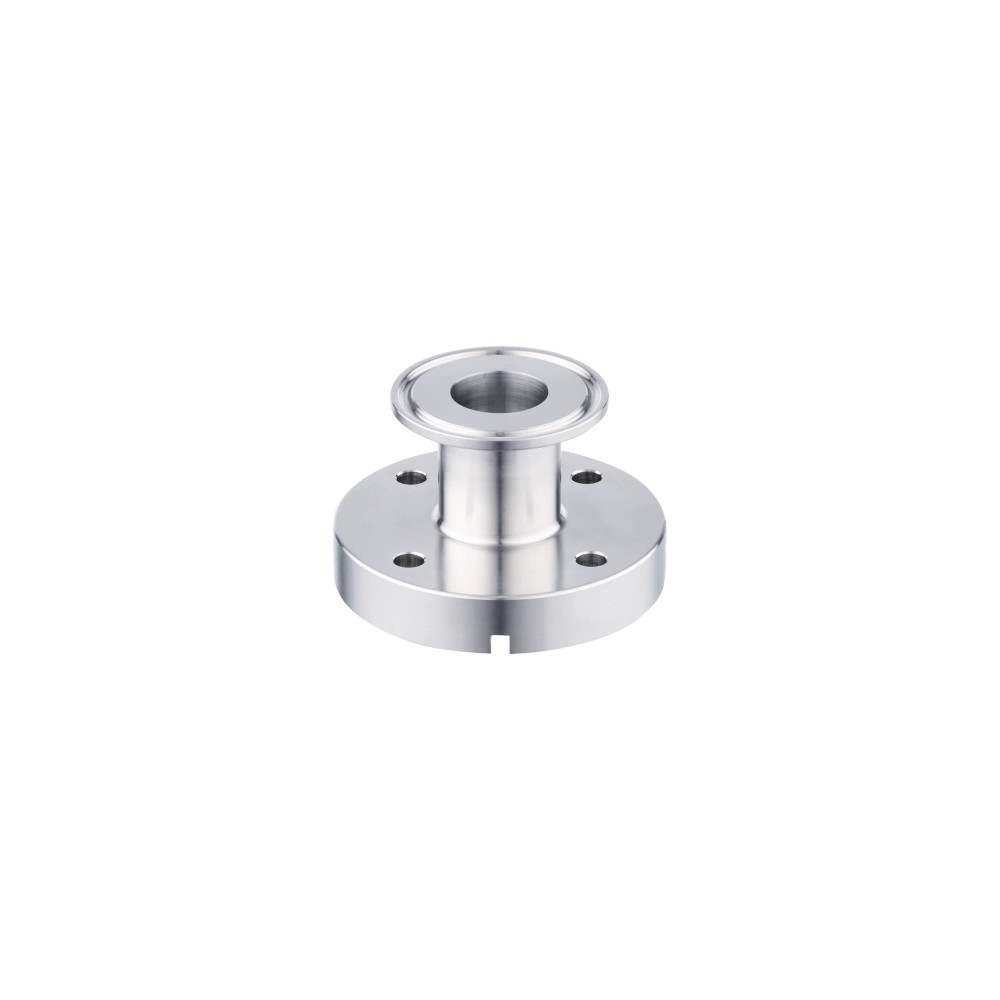

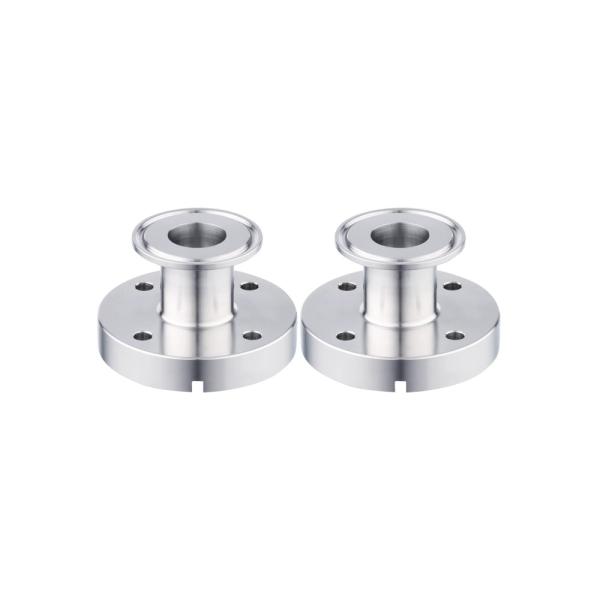

Imagem meramente ilustrativa

R$ 2.801,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40481
EAN: 4021179349697
NCM do produto: 90269090

Destaques do Produto Sensor compatível...mais

Fechar menu

Saiba mais sobre: "E40481 IFM - Adaptador de Processo Clamp ISO 2852 para Sensor de Vazão SMF DN25 Aço Inox 316L 16 bar"

Destaques do Produto

Sensor compatível

Sensor de vazão SMF

Conexão de processo

Clamp ISO 2852

Dimensão nominal

DN25 (1 polegada)

Pressão máxima indicada

16 bar / 1,6 MPa

Material

Aço inoxidável 1.4404 (316L)

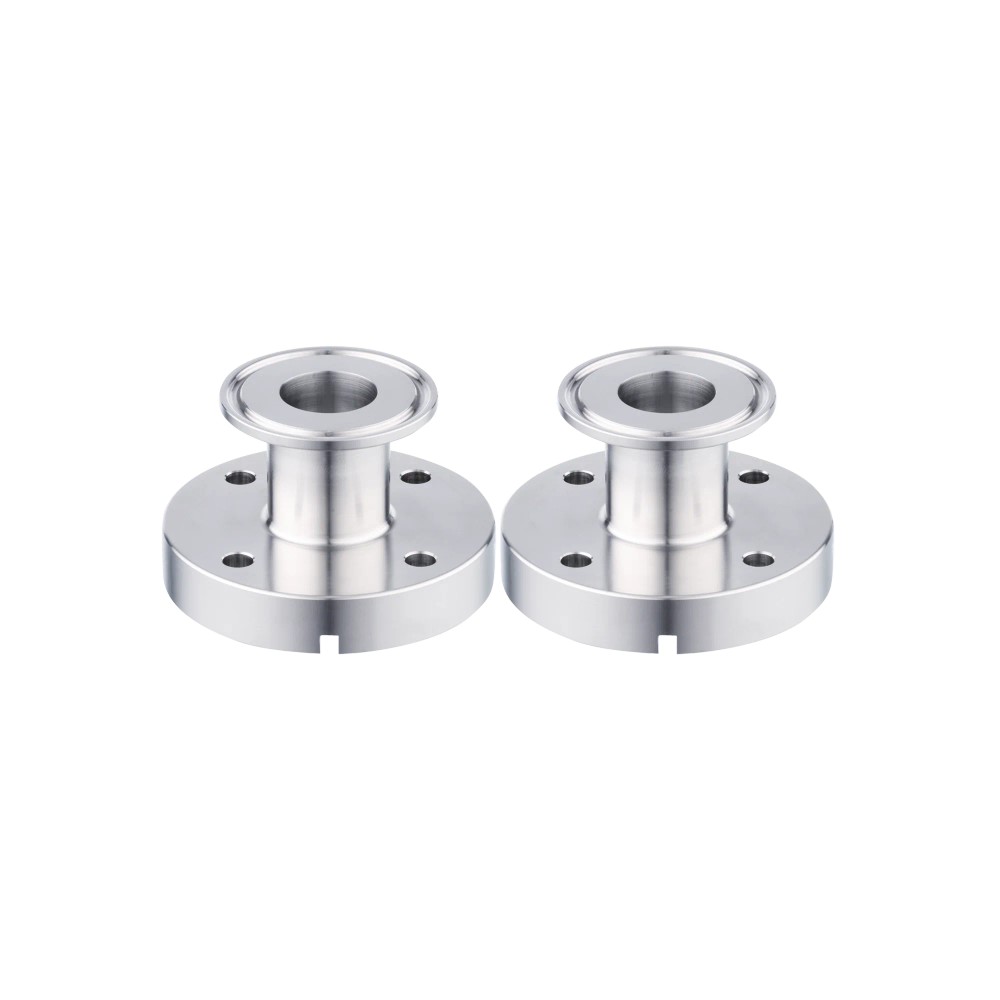

Quantidade por embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40481 IFM — Adaptador de processo Clamp ISO 2852 DN25 para sensor de vazão SMF, aço inoxidável 316L, 16 bar

O E40481 é um adaptador de processo para conectar um sensor de vazão SMF da ifm a uma conexão de processo Clamp ISO 2852 DN25. É destinado a instalações higiênicas, incluindo aplicações nas indústrias alimentícia e de bebidas. É fabricado em aço inoxidável 1.4404 (316L), suporta pressão de até 16 bar e possui superfícies em contato com as substâncias com Ra < 0,4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40481
Tipo de produto	Adaptador de processo para sensor de vazão SMF
Conexão de processo	Clamp ISO 2852, DN25 (1 polegada)
Conexão do sensor	Flange de dispositivo específico da ifm
Material	1.4404 (aço inoxidável 316L)
Resistência à pressão	16 bar / 1,6 MPa
Dimensões	Ø 78 mm × 47,4 mm de comprimento
Superfície em contato com substâncias	Ra < 0,4 µm
Tubulação padrão compatível	ISO 2037; DIN EN 10357 séries D
Conteúdo da embalagem	2 peças; 8 parafusos incluídos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em processo com conexão Clamp ISO 2852 DN25.
Instalações com tubulação padrão ISO 2037 ou DIN EN 10357 séries D, observadas as condições dimensionais da instalação.
Aplicações higiênicas em que sejam requeridos o material 1.4404 (316L), Ra < 0,4 µm nas superfícies em contato com substâncias e pressão de até 16 bar.

⚠ Considere outro se precisa de:

Não selecionar para sensores sem a conexão de flange de dispositivo específica da ifm indicada para este adaptador; confirme a interface exata do sensor.
Não aplicar acima de 16 bar. A compatibilidade do fluido com os materiais deve ser verificada para cada aplicação.
Não assumir compatibilidade com conexões de processo diferentes de Clamp ISO 2852 DN25 sem validação dimensional.

APLICAÇÕES E USO

Aplicação documentada: instalação de sensor de vazão SMF em processos da indústria alimentícia e de bebidas e em sistemas higiênicos, usando conexão Clamp ISO 2852 DN25.
Para tubulação padrão ISO 2037 ou DIN EN 10357 séries D, confirme a correspondência dimensional e as condições de montagem no ponto de instalação.
Em processos pressurizados, respeite o limite declarado de 16 bar e valide a compatibilidade química do fluido com os materiais para a aplicação específica.
As aprovações e características higiênicas listadas não substituem a validação dos requisitos normativos e operacionais do processo.

COMO ESCOLHER

Antes de comprar o E40481 IFM — Adaptador de processo Clamp ISO 2852 DN25 para sensor de vazão SMF, aço inoxidável 316L, 16 bar, verifique estes pontos:

Escolha o E40481

Quando o sensor for um modelo SMF com interface de flange de dispositivo específica da ifm e o ponto de montagem exigir Clamp ISO 2852 DN25. Verifique também a tubulação compatível e mantenha a pressão dentro do limite informado.

Valide antes de instalar

Confira a compatibilidade entre o fluido e os materiais, a correspondência dimensional da conexão e a pressão de operação. A classificação conforme a diretiva de equipamentos sob pressão depende da aplicação e cabe ao usuário ou operador.

Considere outra configuração

Procure um adaptador ou conexão diferente se o sensor, a dimensão nominal ou o padrão de conexão de processo não corresponderem aos especificados. A ficha não identifica modelos alternativos; confirme a seleção com a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante informada na ficha.
Modelo	E40481	Código do produto.
Tipo de produto	Adaptador de processo Clamp ISO 2852	Componente mecânico para instalação de sensor de vazão.
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação descritos na ficha.
Sensor indicado	Sensor de vazão SMF	Compatibilidade de modelo informada para o adaptador.

Conexões e compatibilidade mecânica
Conexão de processo	Clamp ISO 2852	Padrão da conexão de processo.
Dimensão nominal	DN25 (1 polegada)	Tamanho nominal indicado para o adaptador.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica indicada no lado do sensor.
Tubulação padrão adequada	ISO 2037; DIN EN 10357 séries D	Padrões de tubulação indicados pelo fabricante para a conexão de processo.

Pressão e materiais
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado; não exceder esse valor.
Material	1.4404 (aço inoxidável 316L)	Material do adaptador indicado na ficha.
Rugosidade das superfícies em contato com substâncias	Ra < 0,4 µm	Característica superficial declarada para as superfícies que entram em contato com substâncias.
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações	Instrução de segurança fornecida pelo fabricante.
Diretiva de equipamentos sob pressão	A classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não atribui uma classificação universal ao produto.

Certificações e características higiênicas
Aprovações e testes	FDA; 3-A; FCM CN; FCM JP; ADI-FREE; Hygienic Cleanable	Aprovações e características listadas na ficha do produto; a aplicabilidade depende dos requisitos do processo.

Dados mecânicos e fornecimento
Dimensões	Ø 78 mm; comprimento 47,4 mm	Dimensões informadas para verificação do espaço de montagem.
Formato do invólucro	Cilíndrico	Descrição geométrica do adaptador.
Peso	1351,7 g	Peso indicado no conjunto de dados do produto.
Unidades por embalagem	2 peças	Quantidade indicada por embalagem.
Material incluído	8 parafusos	Componentes incluídos segundo a ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: o E40481 é um adaptador mecânico de processo e a ficha não especifica ligação elétrica ou protocolo de comunicação.

Processo Clamp ISO 2852 DN25 (1 polegada); conexão ao sensor por flange de dispositivo específica da ifm. Tubulações padrão indicadas: ISO 2037 e DIN EN 10357 séries D.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo específica da ifm e processo Clamp ISO 2852 DN25	✓	Corresponde ao sensor e à conexão de processo indicados para o adaptador.
Instalação em tubulação padrão ISO 2037 ou DIN EN 10357 séries D	✓	Esses padrões são indicados como adequados para a conexão de processo, desde que a dimensão e a montagem correspondam.
Aplicação com pressão de operação de até 16 bar	✓	A resistência à pressão informada é 16 bar; devem ser consideradas as condições da instalação.
Sensor sem flange de dispositivo específica da ifm ou processo com padrão diferente de Clamp ISO 2852	✗	A interface descrita não corresponde à conexão do sensor e à conexão de processo especificadas para este produto.
Aplicação com fluido cuja compatibilidade com os materiais não foi verificada	✗	A instrução do fabricante exige verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o E40481 IFM — Adaptador de processo Clamp ISO 2852 DN25 para sensor de vazão SMF, aço inoxidável 316L, 16 bar

Confirme que o sensor é um modelo SMF com flange de dispositivo específica da ifm e que a conexão de processo requerida é Clamp ISO 2852 DN25.
Verifique a tubulação e a contraparte quanto ao padrão e às dimensões, considerando ISO 2037 ou DIN EN 10357 séries D quando aplicável.
Confira a pressão prevista, que não deve exceder 16 bar, e valide a compatibilidade entre o fluido e os materiais do conjunto.
Inspecione as superfícies de contato e os componentes antes da montagem; não utilize peças danificadas ou contaminadas.
Monte o adaptador e o sensor conforme as instruções do fabricante e as práticas de montagem aplicáveis à conexão; a ficha não especifica torque de aperto.
Após a montagem, inspecione a conexão e valide a estanqueidade e a operação nas condições previstas para o processo.

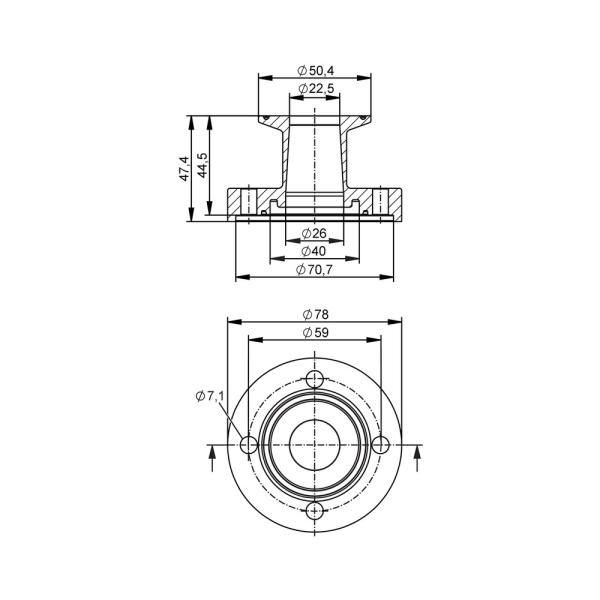

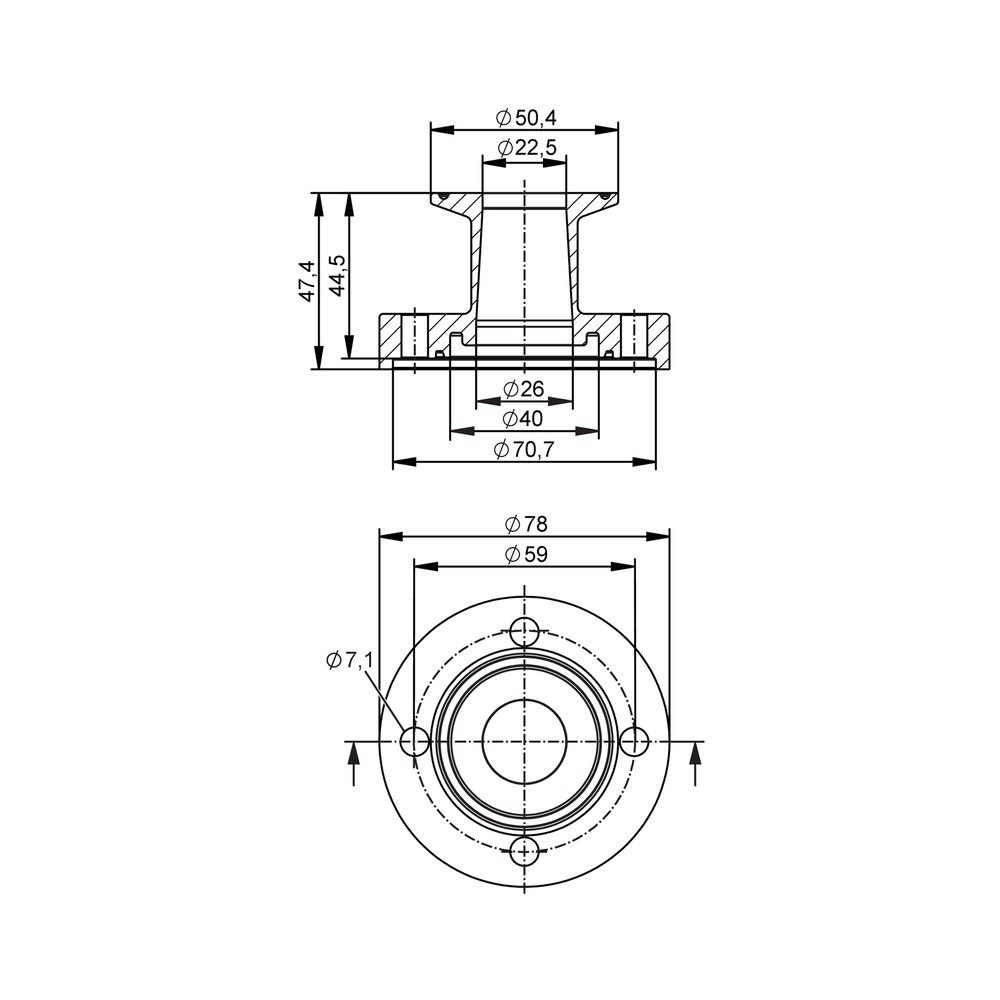

Desenho Dimensional

ACESSÓRIOS

8 parafusos incluídos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não encaixa no sensor.	A conexão do sensor pode não corresponder à flange de dispositivo específica da ifm prevista para o adaptador.	Confira o modelo do sensor e compare sua interface mecânica com a documentação do E40481 e do sensor.
A conexão de processo não fecha corretamente.	Pode haver divergência entre o padrão ou a dimensão da contraparte e Clamp ISO 2852 DN25.	Verifique o padrão da conexão e as dimensões da contraparte; consulte o desenho dimensional e a especificação da tubulação.
Há vazamento após a montagem.	A ficha não define uma causa única; verifique compatibilidade dimensional, estado das superfícies e execução da montagem.	Inspecione as interfaces e os componentes, confirme o padrão de conexão e revise a montagem conforme as instruções aplicáveis do fabricante.
O conjunto apresenta problema em operação pressurizada.	A pressão pode exceder o limite informado ou as condições de aplicação podem não estar validadas.	Meça ou confirme a pressão de operação e verifique se está dentro de 16 bar; avalie também a aplicação e a compatibilidade do fluido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40481 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40481 e com qual sensor ele é usado?

É um adaptador de processo Clamp ISO 2852 DN25 destinado a sensores de vazão SMF da ifm. A conexão do lado do sensor é uma flange de dispositivo específica da ifm.

O que vem na embalagem do E40481?

A ficha indica 2 peças por embalagem e 8 parafusos incluídos. Confirme os requisitos de montagem na documentação do fabricante.

Ele serve para qualquer sensor de vazão?

Não: a compatibilidade indicada é com sensor de vazão SMF e conexão por flange de dispositivo específica da ifm. Para outros sensores, confirme a interface mecânica antes da compra.

Posso usar com uma conexão que não seja Clamp ISO 2852?

A conexão de processo especificada para este produto é Clamp ISO 2852 DN25. A ficha não confirma compatibilidade com outros padrões.

O adaptador pode ser usado acima de 16 bar?

Não; a resistência à pressão informada é 16 bar. A aplicação e sua classificação conforme a diretiva de equipamentos sob pressão devem ser avaliadas pelo usuário ou operador.

O que verificar se o adaptador não encaixa no sensor?

Confira se o sensor é SMF e se possui a flange de dispositivo específica da ifm prevista para o E40481. Compare as interfaces com as documentações do adaptador e do sensor antes de substituir componentes.

O que pode causar vazamento depois da instalação?

Uma divergência de padrão ou dimensão, uma superfície danificada ou uma montagem incorreta são pontos a investigar; a ficha não identifica uma causa única. Verifique as interfaces e reveja a montagem conforme a documentação aplicável.

Devo comprar uma unidade ou um kit de peças avulsas?

A ficha informa embalagem com 2 adaptadores e 8 parafusos incluídos. Não há composição ou referência de kit alternativo indicada, portanto confirme a quantidade necessária para a instalação.

Como confirmo se ele serve na minha tubulação?

Verifique se a conexão é Clamp ISO 2852 DN25 e se a tubulação corresponde a ISO 2037 ou DIN EN 10357 séries D, conforme aplicável. Consulte o desenho dimensional para conferir o espaço de montagem.

Preciso verificar a compatibilidade com o fluido antes de instalar?

Sim; o fabricante orienta verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações. Considere os materiais indicados e valide as condições específicas do processo.

GLOSSÁRIO TÉCNICO

Clamp ISO 2852

Padrão de conexão de processo indicado para a montagem do adaptador.

DN25

Dimensão nominal da conexão de processo, também indicada como 1 polegada na ficha.

1.4404 (316L)

Designação do aço inoxidável informado como material do adaptador.

Parâmetro de rugosidade média aritmética da superfície, declarado para as superfícies em contato com substâncias.

SMF

Série de sensores de vazão da ifm indicada como compatível com o adaptador.
