Adaptador para Soldagem IFM DN150

Pré-visualizar: E40478 IFM - Adaptador para Soldagem IFM Para Sensor de Vazão SMF DN150 EN10357 A 16bar

E40478 IFM - Adaptador para Soldagem IFM Para Sensor de Vazão SMF DN150 EN10357 A 16bar

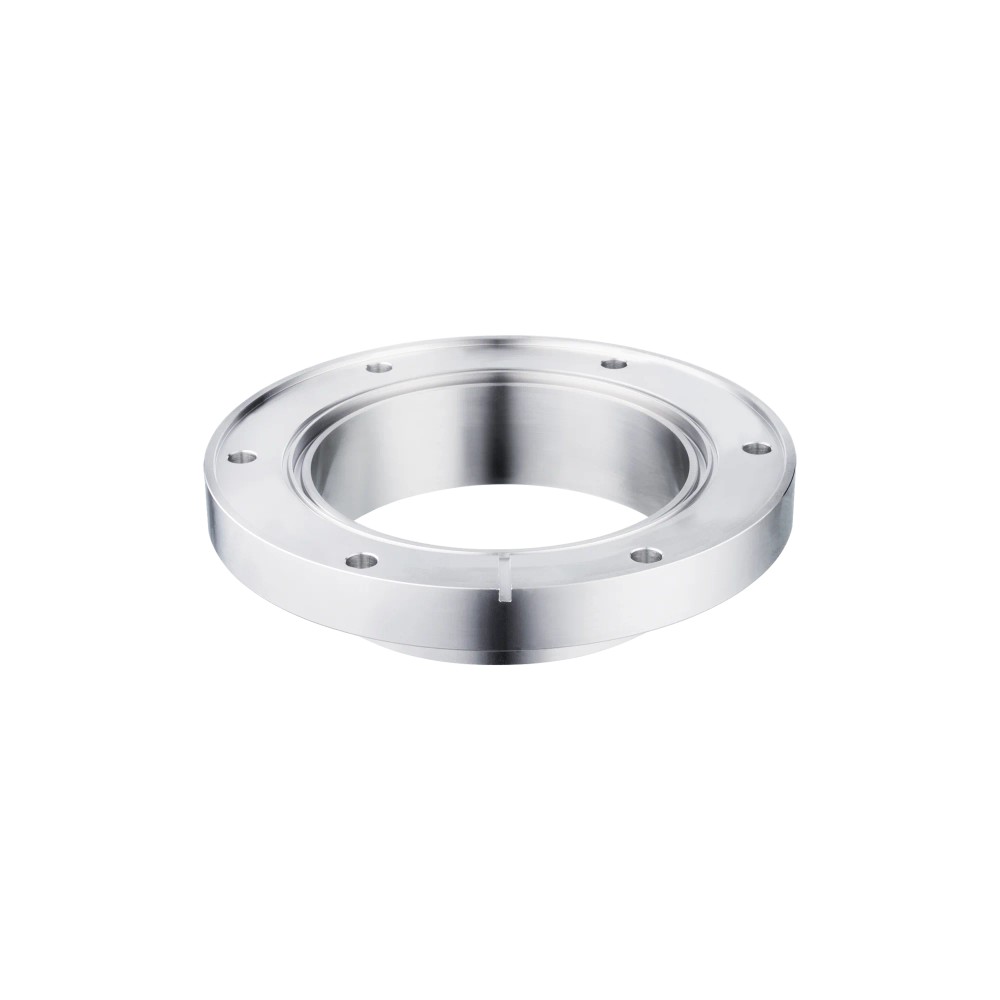

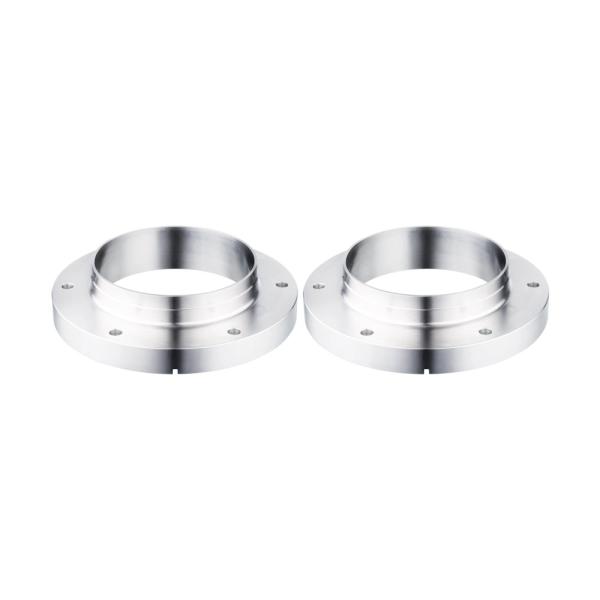

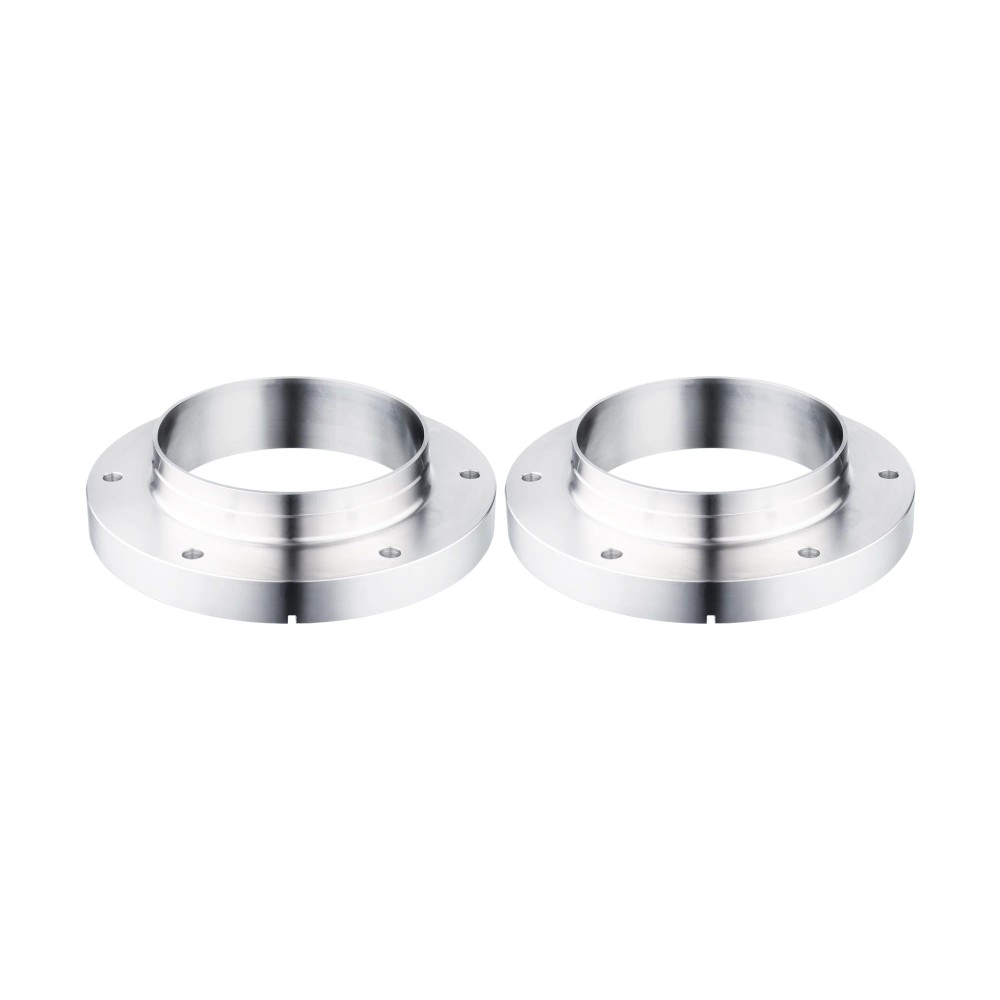

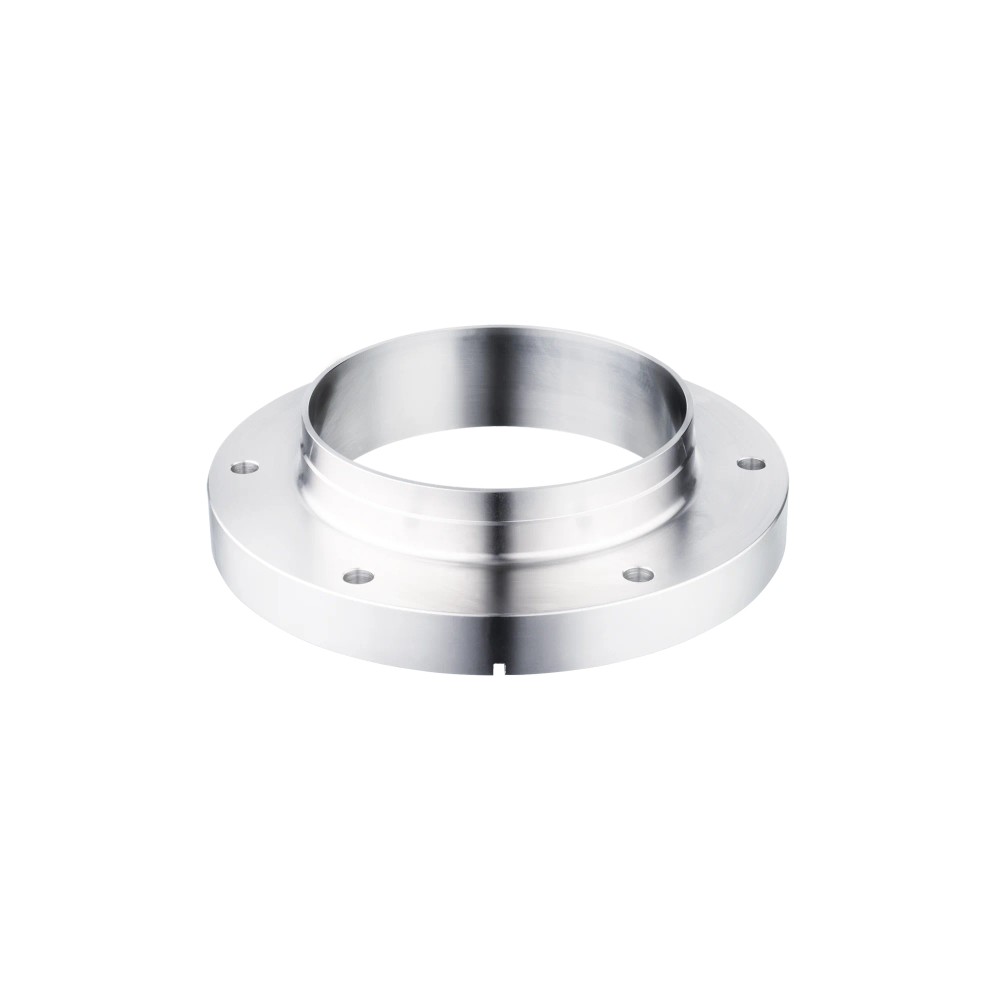

Imagem meramente ilustrativa

R$ 9.077,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40478
EAN: 4021179349857
NCM do produto: 90269090

Destaques do Produto Sensor compatível...mais

Fechar menu

Saiba mais sobre: "E40478 IFM - Adaptador para Soldagem IFM Para Sensor de Vazão SMF DN150 EN10357 A 16bar"

Destaques do Produto

Sensor compatível

Sensor de vazão SMF

Padrão da conexão de processo

EN10357 série A (DIN)

Dimensão nominal

DN150 (6 polegadas)

Pressão máxima informada

16 bar / 1,6 MPa

Material em contato com o fluido

Aço inoxidável 1.4404 (316L)

Quantidade por embalagem

2 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40478 IFM — Adaptador para soldagem EN10357 série A, DN150, para sensor de vazão SMF

O E40478 é um adaptador para soldagem destinado à montagem de um sensor de vazão IFM da série SMF em uma tubulação compatível. Sua conexão de processo segue EN10357 série A e a dimensão nominal é DN150. A ficha informa resistência à pressão de 16 bar, aço inoxidável 1.4404 (316L) nas partes em contato com o fluido e rugosidade superficial Ra < 0,4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40478
Tipo	Adaptador para soldagem
Compatibilidade declarada	Sensor de vazão SMF
Conexão de processo	EN10357 série A (DIN)
Dimensão nominal	DN150 (6 polegadas)
Resistência à pressão	16 bar / 1,6 MPa
Material em contato com o fluido	1.4404 (aço inoxidável 316L)
Rugosidade superficial	Ra < 0,4 µm
Dimensões	Ø 228 mm; comprimento 52,9 mm
Unidades por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que utilizem sensor de vazão SMF e exijam adaptador para soldagem DN150 conforme EN10357 série A.
Aplicações alimentícias, de bebidas ou em sistemas higiênicos, conforme a aplicação indicada na ficha.
Processos cuja pressão de operação não exceda 16 bar e cujas exigências de material e acabamento sejam compatíveis com 1.4404 (316L) e Ra < 0,4 µm.

⚠ Considere outro se precisa de:

Não selecione para instalação com sensor que não seja da série SMF sem confirmar a interface mecânica com a IFM.
Não use quando a pressão de operação ultrapassar 16 bar.
Não selecione para tubulação de dimensão ou padrão de conexão diferente sem verificar compatibilidade dimensional e de soldagem.

APLICAÇÕES E USO

Aplicação declarada: instalação de sensor de vazão SMF em linha de processo por meio de adaptador para soldagem EN10357 série A, dimensão nominal DN150.
A ficha indica uso na indústria alimentícia, de bebidas e em sistemas higiênicos. O catálogo lista adequação para tubulações DIN EN 10357 série A, DIN 11866 série A e DIN 11850 série 2; confirme as dimensões e a interface antes da montagem.
A operação deve respeitar o limite de pressão informado de 16 bar. A seleção também deve considerar o material em contato com o fluido, 1.4404 (316L), e o acabamento declarado Ra < 0,4 µm.
A ficha não especifica temperatura de processo, fluido permitido, procedimento de soldagem ou parâmetros de montagem; valide esses requisitos na documentação oficial da IFM. Possibilidades de uso além das aplicações declaradas não são confirmadas pela ficha.

COMO ESCOLHER

Antes de comprar o E40478 IFM — Adaptador para soldagem EN10357 série A, DN150, para sensor de vazão SMF, verifique estes pontos:

Escolha o E40478 quando

O projeto exigir adaptação para sensor de vazão SMF em conexão para soldagem EN10357 série A, dimensão nominal DN150, e atender ao limite de pressão declarado de 16 bar.

Verifique antes de especificar

Confirme a conexão do sensor, o padrão e as dimensões reais da tubulação, a pressão de operação e os requisitos de material e acabamento do processo. A ficha também cita adequação para tubulações DIN 11866 série A e DIN 11850 série 2; valide dimensões e montagem no desenho técnico.

Procure outra configuração quando

A instalação exigir dimensão nominal diferente de DN150, conexão de processo fora dos padrões informados ou pressão superior a 16 bar. A ficha não identifica modelos alternativos; consulte o catálogo IFM para selecionar outra referência.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM (ifm)	Marca indicada no anúncio.
Código do produto / SKU	E40478	Referência do adaptador.
Part number	E40478	Número de peça informado no anúncio.
GTIN	4021179349857	Identificador comercial informado.
Categoria	Acessórios; adaptadores de processo para sensores	Classificação do produto.
Unidades por embalagem	2 peças	Quantidade indicada na ficha do catálogo.
Peso	11.450 g	Peso indicado no conjunto de dados do catálogo.
NCM	9026.90.90	Classificação fiscal informada no catálogo.

Aplicação e compatibilidade mecânica
Tipo de produto	Adaptador para soldagem EN10357 série A	Conexão de processo destinada à montagem por soldagem.
Sensor compatível	Sensor de vazão SMF	Modelo de sensor indicado na ficha.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica indicada para o sensor.
Conexão de processo	Adaptador para soldagem EN10357 série A (DIN)	Padrão declarado para a conexão de processo.
Tubulações padrão compatíveis	DIN EN 10357 série A; DIN 11866 série A; DIN 11850 série 2	Padrões de tubulação listados na ficha; confirme dimensões da instalação.
Dimensão nominal	DN150 (6 polegadas)	Tamanho nominal especificado.

Limites de processo e materiais
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado para o adaptador.
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material declarado para as superfícies em contato com o fluido.
Rugosidade superficial	Ra < 0,4 µm	Valor de acabamento superficial informado na ficha.

Dimensões e construção
Diâmetro	Ø 228 mm	Dimensão informada no anúncio e no desenho em escala.
Comprimento	52,9 mm	Dimensão informada no anúncio e no desenho em escala.
Invólucro	Cilíndrico	Descrição de forma informada no catálogo.
Material incluído	12 parafusos	A ficha informa parafusos como material incluído; a quantidade por embalagem do produto é indicada separadamente como 2 peças.

Certificações e adequações declaradas
Certificações e testes	FDA; 3-A; ADI-FREE; FCM CN; FCM JP; Hygienic Cleanable; Diretiva de Equipamentos sob Pressão (DESP)	Declarações listadas na ficha do catálogo; consulte a documentação do fabricante para o escopo aplicável.
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação registrados no catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E40478 é um adaptador mecânico para soldagem, não um dispositivo elétrico. A compatibilidade mecânica declarada é com sensor de vazão SMF por meio de flange de dispositivo específica da ifm.

Processo Adaptador para soldagem EN10357 série A (DIN), DN150 (6 polegadas). A ficha informa adequação para tubulações DIN EN 10357 série A, DIN 11866 série A e DIN 11850 série 2. Verifique dimensões e interface no desenho técnico antes da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de vazão SMF em tubulação DN150 com conexão para soldagem EN10357 série A	✓	A aplicação e a conexão são declaradas para este adaptador.
Processo operando até 16 bar, com materiais e acabamento compatíveis com a especificação	✓	A resistência à pressão informada é 16 bar; as partes em contato com o fluido são 1.4404 (316L), com Ra < 0,4 µm.
Montagem em sensor de outra série ou fabricante	✗	A compatibilidade informada é com sensor de vazão SMF e flange de dispositivo específica da ifm; outra interface não está declarada.
Processo com pressão superior a 16 bar	✗	A pressão excede a resistência máxima informada na ficha.
Tubulação fora das dimensões ou dos padrões de conexão citados	✗	A ficha não declara compatibilidade com outros padrões ou dimensões; confirme a adequação antes de especificar.

INSTALAÇÃO

Como instalar o E40478 IFM — Adaptador para soldagem EN10357 série A, DN150, para sensor de vazão SMF

Confirme que o sensor é da série SMF e que sua interface mecânica corresponde à flange específica da ifm indicada para o adaptador.
Verifique no desenho técnico as dimensões do adaptador e confirme que a tubulação é DN150 e corresponde ao padrão de conexão requerido.
Confira se a pressão de operação está dentro do limite de 16 bar e se o material e o acabamento atendem aos requisitos do processo.
Posicione o adaptador na linha conforme o projeto e o procedimento de soldagem aprovado para a instalação; a ficha não fornece parâmetros de soldagem.
Após a soldagem, verifique alinhamento, integridade da junta e ausência de obstruções ou contaminação na região de contato com o fluido.
Instale o sensor SMF na interface correspondente e consulte as instruções oficiais do sensor e do adaptador para os detalhes de montagem e manutenção.

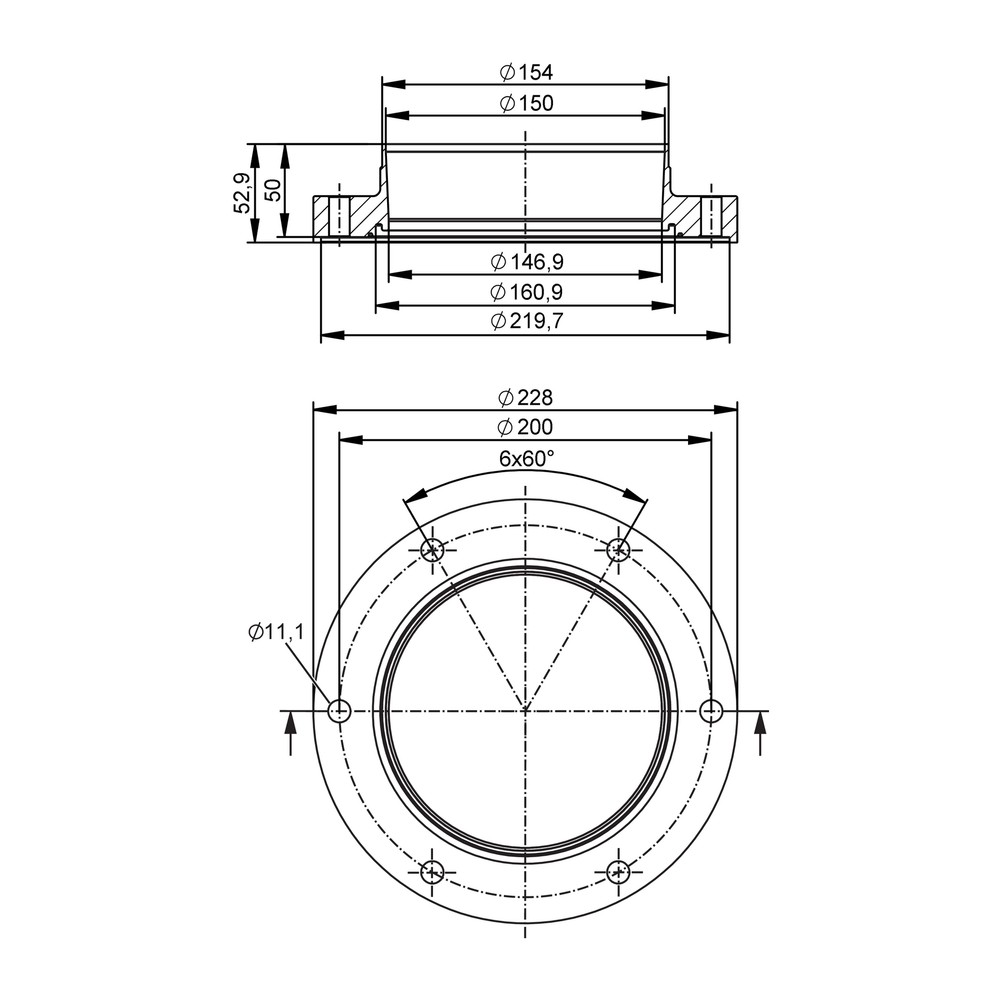

Desenho Dimensional

ACESSÓRIOS

12 parafusos, conforme material incluído informado na ficha.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não assenta ou não fixa corretamente no adaptador.	Interface mecânica ou modelo do sensor não corresponde à flange específica da ifm prevista para o SMF.	Confirme o modelo do sensor e compare a interface com o desenho técnico e a documentação oficial da IFM antes de forçar a montagem.
O conjunto não se ajusta à tubulação durante a instalação.	Dimensão nominal, padrão da tubulação ou dimensões reais não correspondem ao DN150 e às conexões declaradas.	Confira marcação e medidas da tubulação e compare-as com o desenho dimensional do E40478 e o padrão aplicável.
Há vazamento ou falha de contenção após a montagem.	Possível problema na junta soldada, desalinhamento ou montagem inadequada; a ficha não identifica uma causa específica.	Inspecione a solda e o alinhamento segundo o procedimento da instalação e verifique a pressão de operação em relação ao limite de 16 bar.
O adaptador apresenta sinais de dano ou alteração após a operação.	Condição de processo fora dos limites declarados ou incompatibilidade do fluido com o material não pode ser descartada sem análise.	Verifique pressão, material em contato com o fluido e requisitos do processo; consulte a documentação IFM, pois a ficha não informa temperatura nem compatibilidade com fluidos específicos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E40478 em português (Datasheet) Desenho em escala E40478 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Esse adaptador serve para qual sensor?

O E40478 é indicado para sensor de vazão SMF. A conexão do sensor é descrita como flange de dispositivo específica da ifm.

O produto é para qual tubulação e padrão?

É um adaptador para soldagem EN10357 série A, dimensão nominal DN150. A ficha também lista adequação para tubulações DIN 11866 série A e DIN 11850 série 2; confirme as dimensões no desenho técnico.

O que vem junto com o adaptador?

A ficha informa 12 parafusos como material incluído e 2 peças por embalagem. Confirme com o fornecedor como os parafusos e as peças estão distribuídos no fornecimento.

Posso usar o E40478 com um sensor de outra série ou de outra marca?

A ficha declara compatibilidade com sensor de vazão SMF e flange específica da ifm, não com outras séries ou marcas. Para outra interface, valide a compatibilidade mecânica com a IFM antes da compra.

Este adaptador serve para uma linha com pressão acima de 16 bar?

Não, a ficha informa resistência à pressão de 16 bar (1,6 MPa). Uma aplicação acima desse limite requer outra configuração validada para a pressão do processo.

Ele pode ser usado em qualquer dimensão de tubulação?

Não há compatibilidade universal declarada: a dimensão informada é DN150. Para outra dimensão ou padrão, selecione uma referência compatível após conferir a tubulação e o catálogo IFM.

O que verificar se o sensor não encaixar no adaptador?

Confirme primeiro se o sensor é da série SMF e se a flange corresponde à interface específica da ifm. Compare a montagem com o desenho técnico e não force o encaixe.

O que pode causar vazamento depois da instalação?

Uma solda inadequada, desalinhamento ou montagem incorreta são causas possíveis, mas não especificadas como falhas próprias do produto. Inspecione a junta e verifique se a pressão está dentro do limite declarado.

Devo comprar o adaptador em peça avulsa ou em conjunto?

A ficha indica 2 peças por embalagem e também informa 12 parafusos incluídos. Se a instalação exigir quantidade diferente, confirme a composição e a quantidade fornecida com o vendedor.

Quais cuidados devo ter na instalação por soldagem?

Confirme padrão e dimensões da linha e siga o procedimento de soldagem aprovado para a instalação. A ficha não informa parâmetros de soldagem; consulte o desenho e a documentação oficial da IFM.

GLOSSÁRIO TÉCNICO

EN10357 série A

Padrão indicado para a conexão de processo do adaptador para soldagem. (Ref.: Conexão de processo)

DN150

Dimensão nominal da conexão, indicada como 6 polegadas. (Ref.: Dimensão nominal)

1.4404 / 316L

Identificação do aço inoxidável informado para as partes em contato com o fluido. (Ref.: Material em contato com o fluido)

Parâmetro de rugosidade superficial; a ficha especifica valor inferior a 0,4 µm. (Ref.: Característica da superfície)

SMF

Série de sensor de vazão indicada como compatível com o adaptador E40478. (Ref.: Sensor compatível)
