Adaptador para Soldagem IFM E40476 DN100

Pré-visualizar: E40476 IFM - Adaptador para Soldagem IFM Indústria Alimentícia DN100 EN10357 Série A

E40476 IFM - Adaptador para Soldagem IFM Indústria Alimentícia DN100 EN10357 Série A

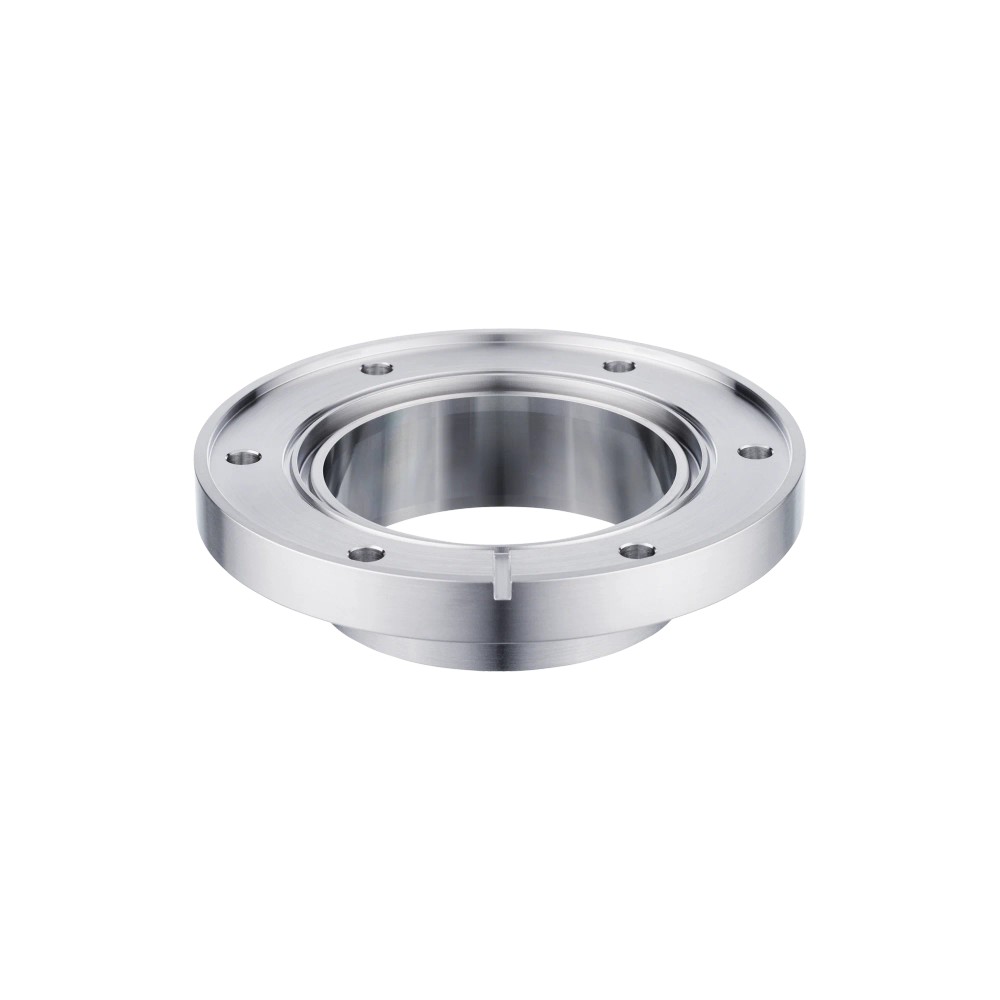

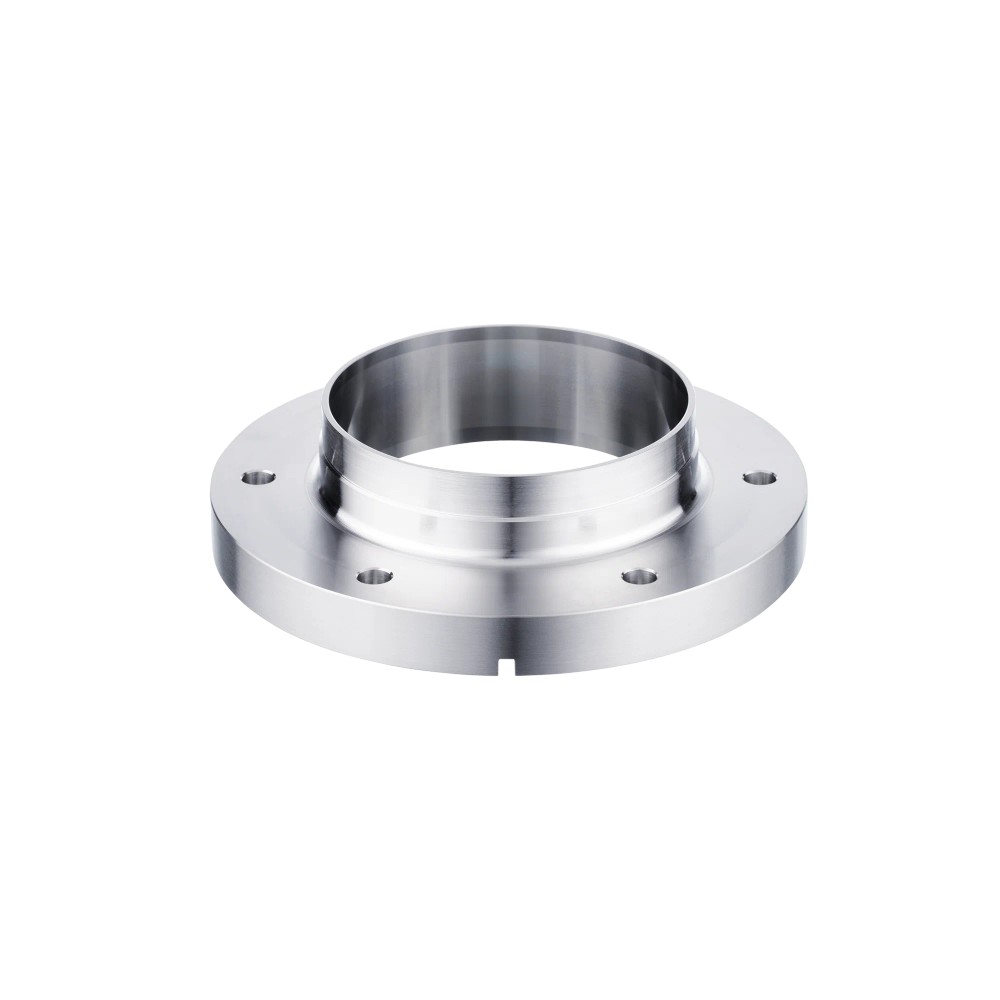

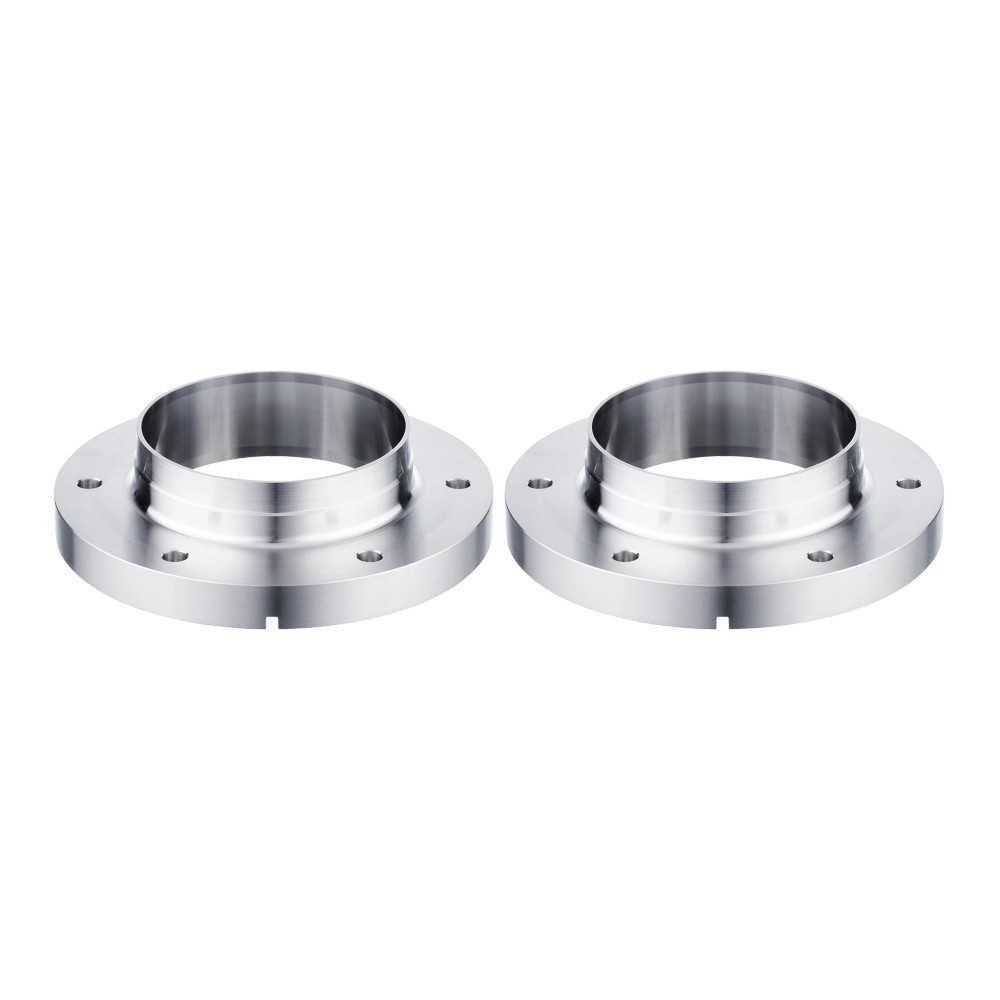

Imagem meramente ilustrativa

R$ 3.315,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40476
EAN: 4021179349833
NCM do produto: 90269090

Destaques do Produto Código E40476...mais

Fechar menu

Saiba mais sobre: "E40476 IFM - Adaptador para Soldagem IFM Indústria Alimentícia DN100 EN10357 Série A"

Destaques do Produto

Código

E40476

Diâmetro nominal

DN100 (4″)

Norma e série

EN 10357 Série A

Sensor indicado

Sensor de vazão SMF

Limite de pressão informado

25 bar

Conexão do sensor

Flange de dispositivo específico da ifm

Por que comprar IFM na Melhor Indústria?

Sobre o E40476 IFM – Adaptador para Soldagem DN100 EN 10357 Série A para sensor de vazão SMF

O IFM E40476 é um adaptador para soldagem destinado à montagem de sensor de vazão SMF em tubulações de sistemas higiênicos. Sua conexão de processo segue EN 10357 Série A, com dimensão nominal DN100. Possui superfície Ra < 0,4 μm e resistência à pressão informada de 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador para soldagem
Modelo	E40476
Aplicação indicada na ficha	Sensor de vazão SMF
Conexão de processo	EN 10357 Série A (DIN)
Dimensão nominal	DN100 (4″)
Dimensões	Ø 168 mm / comprimento 42,9 mm
Resistência à pressão	25 bar / 2,5 MPa
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)
Rugosidade da superfície	Ra < 0,4 μm
Aprovações e características declaradas	EC 1935/2004; FDA; FCM CN; FCM JP; 3-A; ADI-FREE; Hygienic Cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em tubulação DN100 compatível com EN 10357 Série A.
Aplicações em indústria alimentícia e de bebidas e sistemas higiênicos, conforme a descrição do produto.
Instalações em que sejam pertinentes as aprovações e características declaradas na ficha do produto.

⚠ Considere outro se precisa de:

Não selecione para uma tubulação cujo padrão ou dimensão não seja compatível; confirme a interface antes da instalação.
Não exceda a resistência à pressão informada de 25 bar.
A compatibilidade entre o fluido e os materiais do produto deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensor de vazão SMF em instalações da indústria alimentícia e de bebidas e em sistemas higiênicos.
A ficha lista tubulações DIN EN 10357 Série A, DIN 11866 Série A e DIN 11850 Série 2 como adequadas para a conexão de processo; confirme dimensões e interface antes da soldagem.
A resistência à pressão informada é 25 bar. A adequação do conjunto depende das condições da instalação e da compatibilidade do fluido com os materiais.
A ficha indica características e aprovações relacionadas a aplicações higiênicas; verifique os requisitos específicos do processo e da jurisdição.

COMO ESCOLHER

Antes de comprar o E40476 IFM – Adaptador para Soldagem DN100 EN 10357 Série A para sensor de vazão SMF, verifique estes pontos:

Escolha o E40476 quando

A instalação exigir adaptador para soldagem EN 10357 Série A DN100 para sensor de vazão SMF e as dimensões, a conexão específica da ifm e o limite de pressão atenderem ao projeto.

Verifique antes de selecionar

Confirme o padrão da tubulação, a dimensão DN100, a interface do sensor e as condições do fluido. A ficha também lista DIN 11866 Série A e DIN 11850 Série 2 como padrões de tubulação adequados para a conexão de processo.

Considere outra configuração quando

A tubulação, o sensor ou as condições de operação não corresponderem às interfaces e aos limites documentados. A ficha não identifica um modelo alternativo; consulte a documentação do fabricante para selecionar outra opção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante.
Modelo / SKU / Part number	E40476	Código do produto.
GTIN	4021179349833	Identificador comercial informado na ficha.
Tipo de produto	Adaptador para soldagem	Função do componente.
Aplicação	Indústria alimentícia e de bebidas; sistemas higiênicos	Aplicações declaradas no contexto do produto.
Modelo de sensor indicado	Sensor de vazão SMF	Aplicação descrita para o adaptador.

Conexões e dimensões
Conexão de processo	Adaptador para soldagem EN 10357 Série A (DIN)	Padrão de conexão declarado.
Tubulações padrão adequadas	DIN EN 10357 Série A; DIN 11866 Série A; DIN 11850 Série 2	Padrões listados na ficha para a conexão de processo.
Dimensão nominal	DN100 (4″)	Dimensão nominal informada.
Dimensões	Ø 168 mm / comprimento 42,9 mm	Dimensões declaradas para o adaptador.
Conexão do sensor	Flange de dispositivo específico da ifm	Interface mecânica para o sensor.

Dados mecânicos e materiais
Resistência à pressão	25 bar / 2,5 MPa	Valor informado na ficha; não exceder este limite.
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)	Material declarado para as superfícies em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm	Característica de superfície informada.
Invólucro	Cilíndrico	Forma indicada no cadastro do produto.

Aprovações e características higiênicas
Aprovações e certificações declaradas	EC 1935/2004; FDA; FCM CN; FCM JP; 3-A; ADI-FREE	Declarações presentes na ficha do produto.
Característica higiênica declarada	Hygienic Cleanable	Característica indicada no cadastro do produto.

Conteúdo e dados comerciais
Quantidade por embalagem	2 peças	Quantidade indicada no cadastro do produto.
Material incluído	12 parafusos	Informação constante nos dados complementares do produto.
Peso	4.840,9 g	Valor informado no cadastro; confirme a unidade e o conteúdo da embalagem com a documentação comercial.
NCM	9026.90.90	Classificação fiscal indicada no cadastro.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E40476 é um adaptador mecânico para soldagem; a ficha não especifica conexão elétrica.

Processo Adaptador para soldagem EN 10357 Série A (DIN), dimensão nominal DN100 (4″). A ficha lista como adequadas tubulações DIN EN 10357 Série A, DIN 11866 Série A e DIN 11850 Série 2. Conexão do sensor por flange de dispositivo específico da ifm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de vazão SMF em tubulação DN100 compatível com os padrões listados	✓	A descrição identifica o produto para sensor SMF e a conexão de processo é EN 10357 Série A DN100; os padrões de tubulação adequados estão indicados na ficha.
Aplicação que requer resistência à pressão de até 25 bar	✓	A ficha informa resistência à pressão de 25 bar / 2,5 MPa; confirme as condições reais da aplicação.
Aplicação com pressão acima de 25 bar	✗	A pressão excede a resistência à pressão informada para o adaptador.
Conexão elétrica ou protocolo de comunicação	✗	O produto é um adaptador mecânico e a ficha não especifica interface elétrica ou protocolo.
Fluido cuja compatibilidade com os materiais não foi verificada	✗	As instruções do produto exigem verificar a compatibilidade entre o fluido e as substâncias do produto em cada aplicação.

INSTALAÇÃO

Como instalar o E40476 IFM – Adaptador para Soldagem DN100 EN 10357 Série A para sensor de vazão SMF

Confirme que o adaptador é o modelo E40476 e que a instalação requer DN100 e a interface EN 10357 Série A.
Verifique a compatibilidade dimensional da tubulação e a conexão do sensor SMF com o flange específico da ifm.
Confira se as condições de pressão permanecem dentro do limite informado de 25 bar.
Verifique a compatibilidade do fluido com os materiais do produto antes da montagem.
Posicione e solde o adaptador conforme o procedimento aplicável à tubulação e à instalação; consulte o desenho dimensional e a documentação do fabricante.
Após a montagem, verifique a integridade da união e a ausência de vazamentos conforme os procedimentos da instalação.

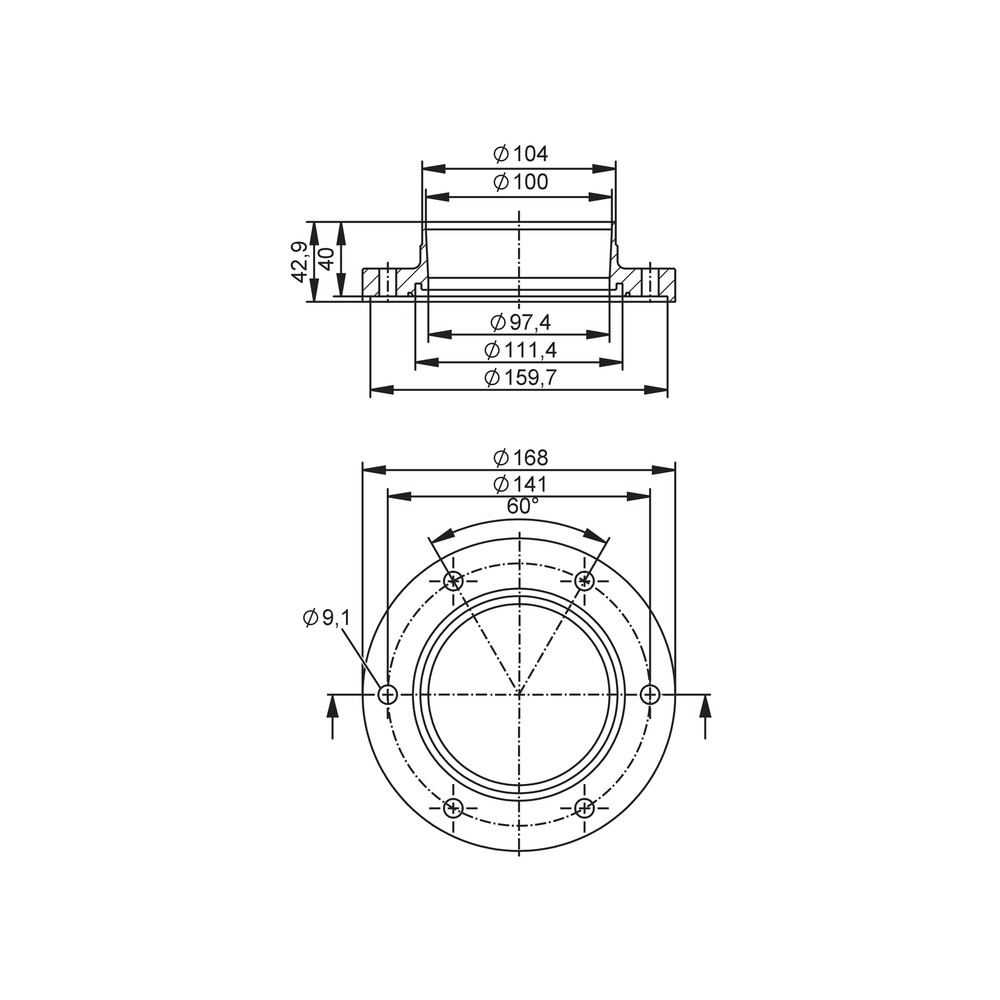

Desenho Dimensional

ACESSÓRIOS

12 parafusos, conforme informação de material incluído no cadastro do produto.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se alinha à tubulação durante a montagem.	A dimensão nominal ou o padrão da tubulação pode não corresponder à conexão EN 10357 Série A DN100.	Confira a identificação da tubulação, a dimensão nominal e o desenho dimensional antes de soldar.
O sensor não assenta ou não fixa corretamente no adaptador.	A conexão do sensor pode não corresponder ao flange específico da ifm previsto para o produto.	Confirme o modelo do sensor e compare sua interface com a documentação do E40476.
Há vazamento após a instalação.	A união soldada, o alinhamento ou a condição de montagem pode não estar adequado.	Inspecione a união e a instalação conforme os procedimentos aplicáveis e verifique se a montagem corresponde ao desenho.
A instalação apresenta sinais de incompatibilidade com o fluido ou de operação fora do limite.	A compatibilidade química do fluido ou a pressão de operação pode não atender às condições declaradas para o produto.	Revise a compatibilidade do fluido com os materiais e compare a pressão de operação com o limite informado de 25 bar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40476 em português (Datasheet) Desenho em escala E40476 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40476 e para qual sensor ele foi indicado?

É um adaptador para soldagem EN 10357 Série A DN100, indicado na ficha para sensor de vazão SMF. A conexão do sensor é um flange de dispositivo específico da ifm.

Quais padrões de tubulação são listados como compatíveis?

A ficha lista DIN EN 10357 Série A, DIN 11866 Série A e DIN 11850 Série 2. Confirme a dimensão DN100 e a geometria da conexão antes da montagem.

O produto acompanha parafusos ou outras peças?

O cadastro informa 12 parafusos e embalagem com 2 peças. Confirme o conteúdo exato da unidade comercial antes da instalação.

Posso usar o E40476 em uma tubulação de outro diâmetro nominal?

A dimensão nominal informada para este produto é DN100 (4″). A ficha não confirma compatibilidade com outros diâmetros.

Este adaptador serve para um sensor que não seja da linha SMF?

A aplicação indicada é para sensor de vazão SMF, com flange específico da ifm. A ficha não confirma compatibilidade com outros sensores.

O que verificar se a pressão não se mantém após a instalação?

Verifique a união soldada, a montagem e a pressão de operação. O limite informado para o adaptador é 25 bar; avalie também as condições do conjunto instalado.

O que pode causar dificuldade para fixar o sensor no adaptador?

Uma possível causa é a incompatibilidade entre a interface do sensor e o flange específico da ifm. Confirme o modelo do sensor e a interface indicada na documentação.

Devo comprar o adaptador avulso ou um kit?

A ficha identifica o E40476 como adaptador e informa embalagem com 2 peças e 12 parafusos no material incluído. Confirme com o fornecedor o conteúdo correspondente à unidade comercial ofertada.

Quando escolher este adaptador em vez de outra conexão?

Escolha o E40476 quando a aplicação exigir DN100, EN 10357 Série A e a interface específica para sensor SMF da ifm. Para outro padrão ou dimensão, consulte a documentação do fabricante para identificar uma configuração compatível.

Que cuidados devo tomar antes de soldar o adaptador?

Confira padrão, dimensão, alinhamento e desenho dimensional antes da soldagem. Verifique também a compatibilidade do fluido com os materiais e siga o procedimento de instalação aplicável.

GLOSSÁRIO TÉCNICO

DN100

Designação da dimensão nominal da conexão do adaptador.

EN 10357 Série A

Padrão e série indicados para a conexão de processo para soldagem.

Parâmetro de rugosidade média da superfície informado para o produto.

1.4404 / 316L

Designação do aço inoxidável indicado para o material em contato com o fluido.

Hygienic Cleanable

Característica higiênica declarada no cadastro do produto.
