Adaptador para Soldagem IFM E40475

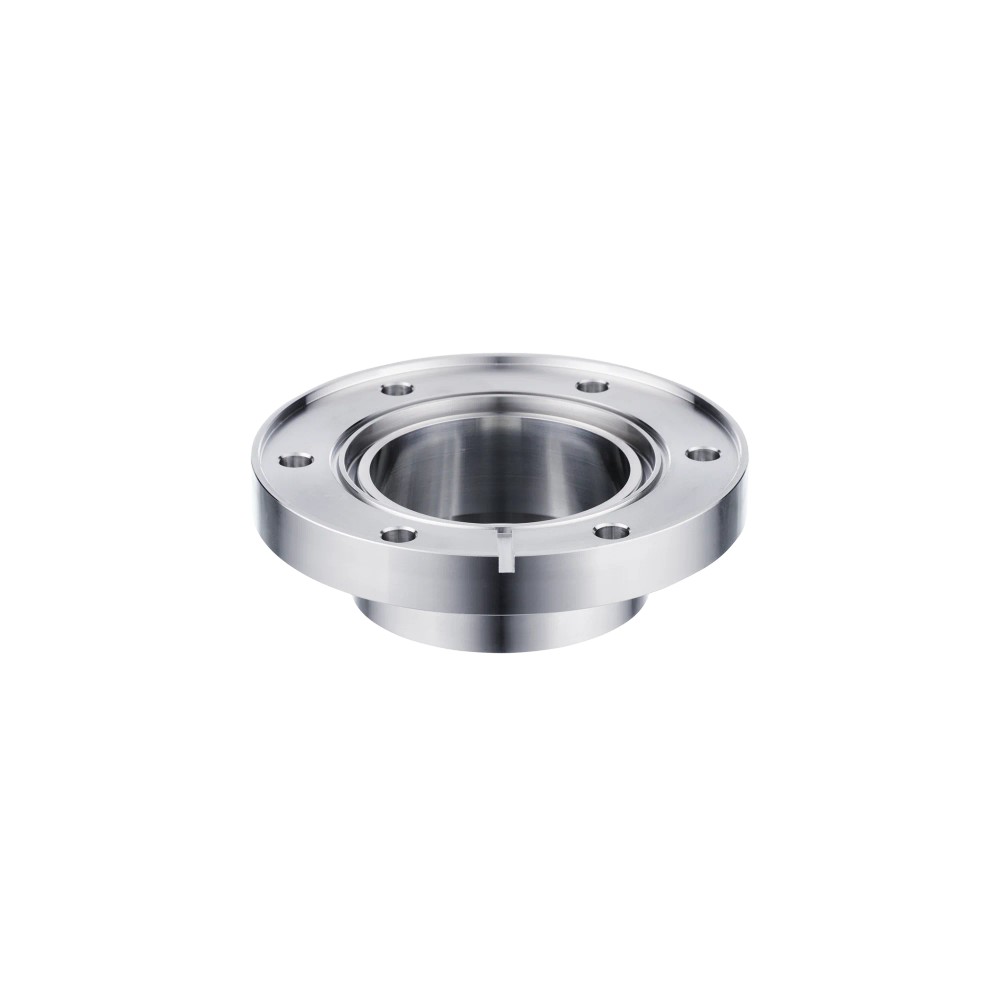

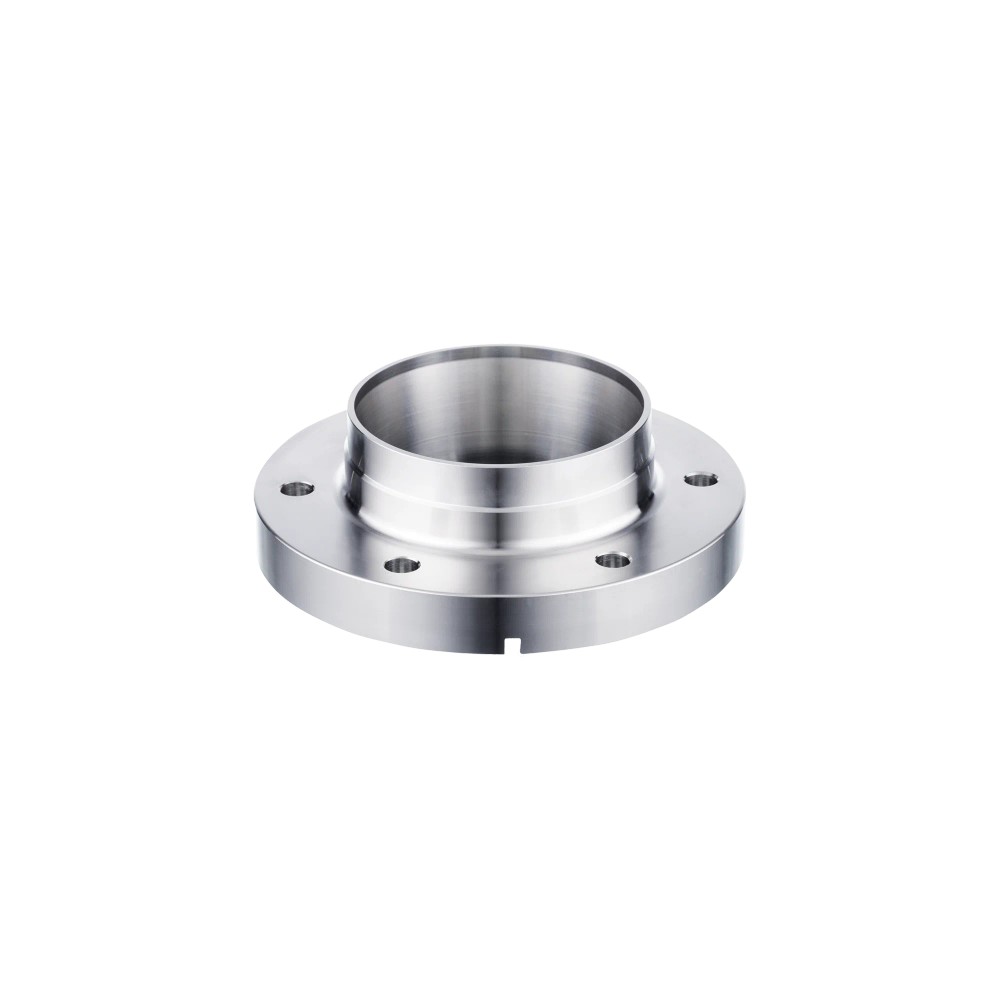

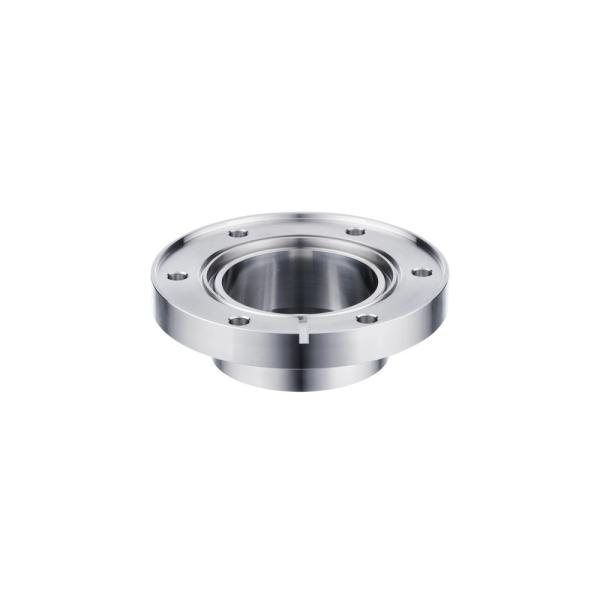

Pré-visualizar: E40475 IFM - Adaptador para Soldagem IFM Sensor de Vazão SMF DN80 EN10357 Série A

E40475 IFM - Adaptador para Soldagem IFM Sensor de Vazão SMF DN80 EN10357 Série A

Imagem meramente ilustrativa

R$ 2.490,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40475
EAN: 4021179349826
NCM do produto: 90269090

Destaques do Produto Sensor compatível...mais

Fechar menu

Saiba mais sobre: "E40475 IFM - Adaptador para Soldagem IFM Sensor de Vazão SMF DN80 EN10357 Série A"

Destaques do Produto

Sensor compatível

Sensor de vazão SMF

Dimensão nominal

DN80 (3″)

Padrão de tubulação

EN 10357 Série A; também declarado para DIN 11866 Série A e DIN 11850 Série 2

Conexão do sensor

Flange de dispositivo específico da ifm

Pressão máxima declarada

25 bar

Material em contato com o fluido

Aço inoxidável 1.4404 (316L)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40475 IFM — Adaptador para Soldagem para Sensor de Vazão SMF, DN80, EN 10357 Série A

O IFM E40475 é um adaptador para soldagem destinado à conexão de um sensor de vazão SMF em tubulações compatíveis. Sua conexão de processo segue a EN 10357 Série A, com dimensão nominal DN80 (3″). É especificado para pressão de até 25 bar e possui superfícies em contato com o fluido em aço inoxidável 1.4404 (316L).

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador para soldagem
Modelo de aplicação	Sensor de vazão SMF
Norma de conexão de processo	EN 10357 Série A (DIN)
Dimensão nominal	DN80 (3″)
Tubulações compatíveis declaradas	DIN EN 10357 Série A; DIN 11866 Série A; DIN 11850 Série 2
Conexão do sensor	Flange de dispositivo específico da ifm
Resistência à pressão	25 bar / 2,5 MPa
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)
Dimensões	Ø 139 mm / comprimento 42,9 mm
Acabamento das superfícies em contato com o fluido	Ra < 0,4 µm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que utilizem sensor de vazão SMF com flange de dispositivo específico da ifm.
Montagem em tubulação DN80 compatível com EN 10357 Série A, DIN 11866 Série A ou DIN 11850 Série 2.
Aplicações alimentícias, de bebidas ou em sistemas higiênicos, desde que a compatibilidade entre o fluido e os materiais seja verificada.
Condições de operação dentro da resistência à pressão declarada de 25 bar.

⚠ Considere outro se precisa de:

Não selecione quando a conexão do sensor não corresponder ao flange de dispositivo específico da ifm.
Não selecione para tubulações cujo padrão ou dimensão não corresponda às especificações de compatibilidade declaradas.
Não utilize acima de 25 bar, limite de pressão informado para o produto.
Não presuma compatibilidade química: a ficha exige que a compatibilidade entre o fluido e as substâncias do produto seja verificada para cada aplicação.

APLICAÇÕES E USO

Uso declarado: montagem de sensor de vazão SMF em instalações da indústria alimentícia e de bebidas e em sistemas higiênicos.
Uso condicionado: integração em tubulações DN80 compatíveis com EN 10357 Série A, DIN 11866 Série A ou DIN 11850 Série 2, com flange de dispositivo específico da ifm para o sensor.
Verificação operacional necessária: manter a pressão dentro do limite declarado de 25 bar e confirmar a compatibilidade do fluido com os materiais do produto.
Possibilidade inferida, não garantida pela ficha: uso em outros processos que atendam às conexões e limites informados; valide a aplicação com a documentação do fabricante.

COMO ESCOLHER

Antes de comprar o E40475 IFM — Adaptador para Soldagem para Sensor de Vazão SMF, DN80, EN 10357 Série A, verifique estes pontos:

Escolha o E40475 quando

A instalação exigir um adaptador para soldagem EN 10357 Série A, dimensão nominal DN80, para sensor de vazão SMF com flange de dispositivo específico da ifm. Confirme também a compatibilidade da tubulação, do fluido e da pressão de operação.

Avalie outra configuração quando

A tubulação não corresponder aos padrões declarados, o sensor não utilizar o flange específico da ifm ou a pressão superar 25 bar. A ficha não identifica modelos alternativos; consulte a IFM para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Marca indicada nos dados básicos do anúncio.
SKU / número de peça	E40475	Código de identificação do produto.
GTIN	4021179349826	Código global de identificação informado no anúncio.
Tipo de produto	Adaptador para soldagem	Descrição da função do componente.

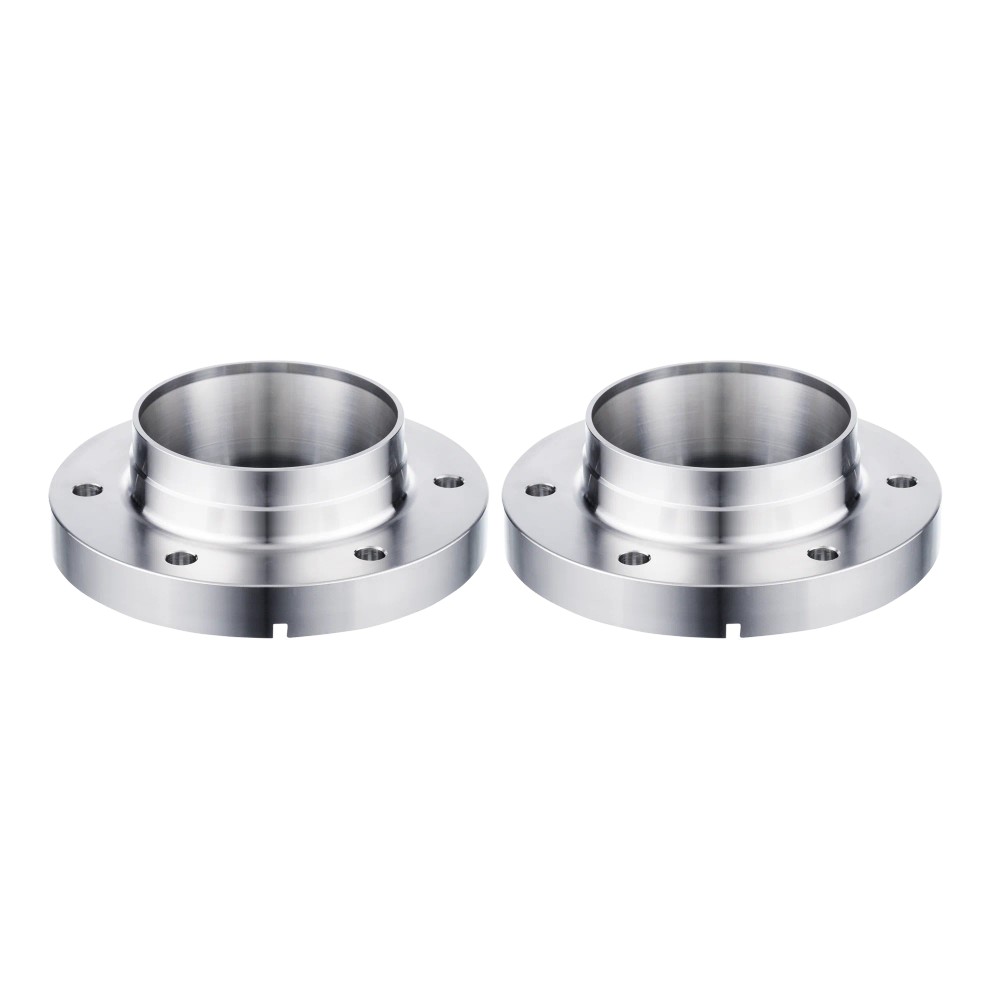

Quantidade por embalagem	2 peças	Quantidade declarada por embalagem; confirme a configuração comercial do fornecimento.
Material incluído	12 parafusos	A ficha declara parafusos como material incluído.
Peso	3976,5 g	Valor informado no conjunto de dados do produto.

Aplicação e compatibilidade mecânica
Modelo de aplicação	Sensor de vazão SMF	Aplicação declarada pelo fabricante.
Conexão de processo	Adaptador para soldagem EN 10357 Série A (DIN)	Padrão de conexão de processo indicado para o adaptador.
Dimensão nominal	DN80 (3″)	Dimensão nominal declarada.
Conexão do sensor	Flange de dispositivo específico da ifm	Interface mecânica indicada para conectar o sensor.
Tubulações padrão compatíveis	DIN EN 10357 Série A; DIN 11866 Série A; DIN 11850 Série 2	Padrões de tubulação relacionados na ficha técnica.
Aplicação declarada	Indústria alimentícia e de bebidas; sistemas higiênicos	Contextos de aplicação indicados no conjunto de dados.

Dados mecânicos e de processo
Dimensões	Ø 139 mm / comprimento 42,9 mm	Dimensões declaradas para o produto.
Formato do invólucro	Cilíndrico	Formato informado no conjunto de dados.
Resistência à pressão	25 bar / 2,5 MPa	Limite declarado; não exceder esse valor.
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)	Material declarado para as superfícies em contato com o fluido.
Rugosidade das superfícies em contato com substâncias	Ra < 0,4 µm	Característica superficial declarada para as superfícies em contato com o fluido.
Compatibilidade química	Verificar para cada aplicação	Instrução de segurança do fabricante; depende da compatibilidade entre o fluido e as substâncias do produto.

Aprovações, certificações e conformidade
Aprovações e certificações declaradas	EC 1935/2004; FDA; FCM CN; hygienic cleanable; 3-A; FCM JP; ADI-FREE	Declarações listadas nos dados do anúncio; consulte a documentação do fabricante para o escopo aplicável.
Diretiva de equipamentos sob pressão	A classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não atribui uma classificação única ao produto.

Identificação fiscal e documental
NCM	9026.90.90	Classificação fiscal informada no conjunto de dados; não representa uma característica funcional.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40475 é um adaptador mecânico para soldagem, sem conexão elétrica ou protocolo de comunicação especificado.

Processo Adaptador para soldagem EN 10357 Série A (DIN), DN80 (3″). Compatibilidade de tubulação declarada para DIN EN 10357 Série A, DIN 11866 Série A e DIN 11850 Série 2. A conexão do sensor é um flange de dispositivo específico da ifm, destinado ao sensor de vazão SMF.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo específico da ifm e tubulação DN80 conforme padrão declarado.	✓	Corresponde à aplicação, à conexão do sensor e à dimensão nominal informadas.
Tubulação conforme DIN 11866 Série A ou DIN 11850 Série 2, com dimensão e montagem compatíveis com o adaptador.	✓	Esses padrões estão listados como conexões de tubulação adequadas; a dimensão nominal declarada é DN80.
Sensor sem flange de dispositivo específico da ifm.	✗	A conexão de sensor especificada para o adaptador é o flange de dispositivo específico da ifm.
Operação com pressão acima de 25 bar.	✗	A resistência à pressão declarada para o produto é 25 bar.
Aplicação em que a compatibilidade do fluido com os materiais não tenha sido verificada.	✗	As instruções do fabricante exigem verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o E40475 IFM — Adaptador para Soldagem para Sensor de Vazão SMF, DN80, EN 10357 Série A

Confirme que o sensor é um modelo SMF com flange de dispositivo específico da ifm.
Verifique que a tubulação e a dimensão nominal correspondem à configuração DN80 e a um dos padrões declarados.
Confira se a pressão de operação não excede 25 bar e se o material é compatível com o fluido do processo.
Consulte o desenho dimensional e planeje a posição de montagem antes de iniciar o trabalho de soldagem.
Instale o adaptador na tubulação conforme o procedimento de soldagem aplicável à instalação; a ficha não informa parâmetros de soldagem.
Monte o sensor e os parafusos incluídos conforme a documentação do fabricante e inspecione a montagem antes de colocar o sistema em operação.

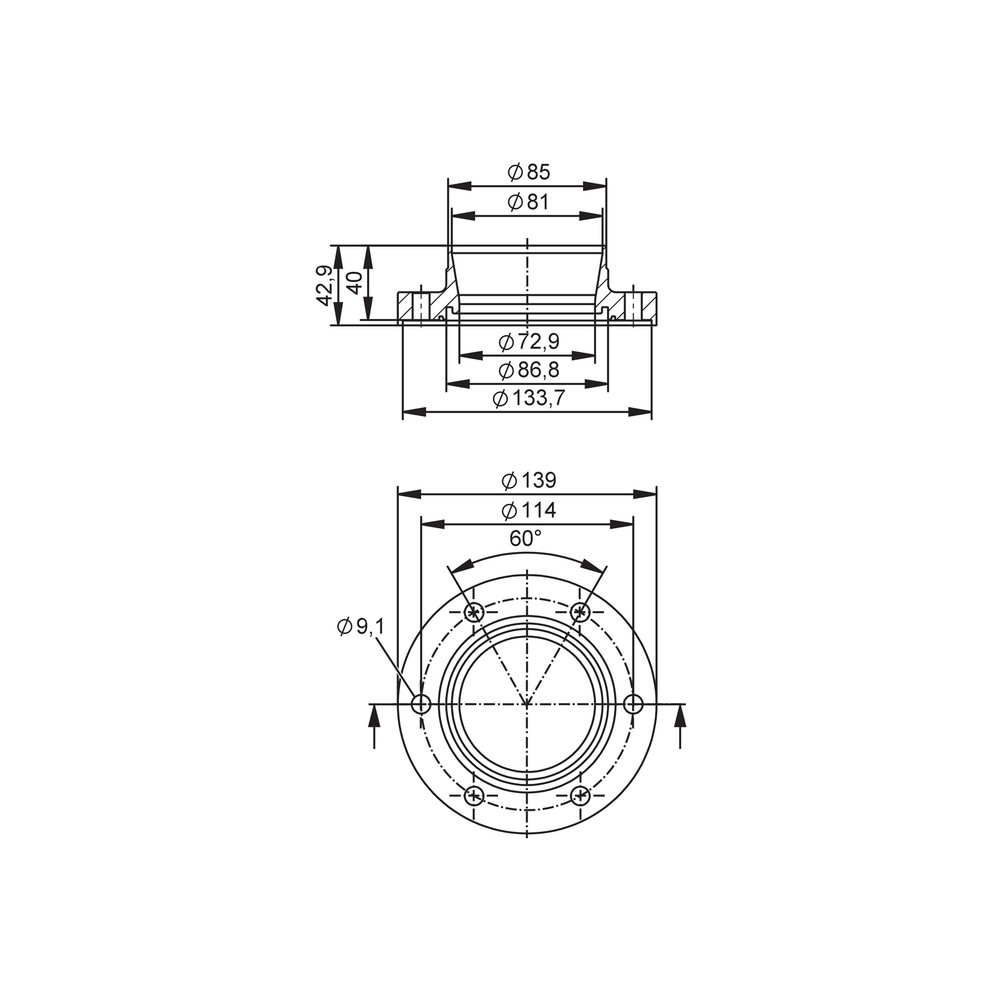

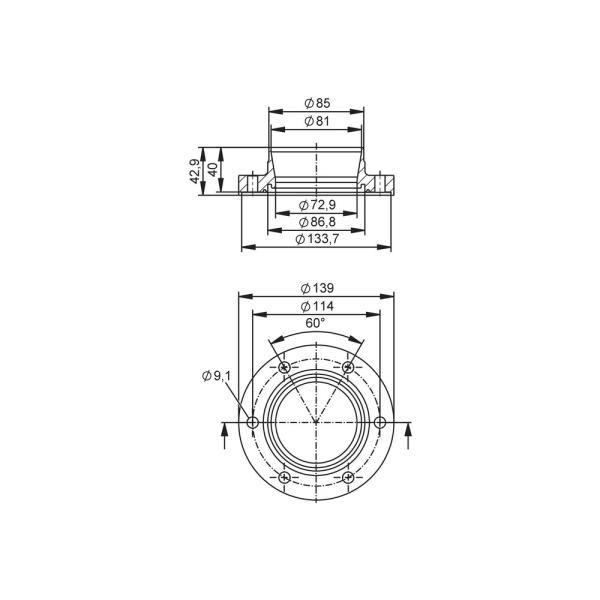

Desenho Dimensional

ACESSÓRIOS

12 parafusos (material incluído declarado na ficha).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não assenta ou não fixa no adaptador.	A conexão do sensor pode não corresponder ao flange de dispositivo específico da ifm previsto para o E40475.	Compare a interface do sensor e o desenho dimensional do adaptador com a documentação do modelo SMF antes de remontar.
O adaptador não corresponde à tubulação existente.	A dimensão nominal ou o padrão da tubulação pode diferir dos padrões declarados para o produto.	Confira a identificação e a dimensão da tubulação contra DN80 e os padrões de conexão listados na ficha.
Há vazamento após a montagem.	A causa pode estar na montagem, na solda ou na compatibilidade da interface utilizada; a ficha não especifica um procedimento de vedação.	Inspecione a solda e as interfaces conforme o procedimento da instalação e consulte o desenho e as instruções do fabricante.
A aplicação apresenta corrosão ou alteração do material em contato com o processo.	Pode haver incompatibilidade entre o fluido e as substâncias do produto.	Revise a composição do fluido e confirme sua compatibilidade com o material 1.4404 (316L) junto à documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40475 — PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40475 e para qual sensor ele foi feito?

É um adaptador para soldagem EN 10357 Série A destinado ao sensor de vazão SMF. A conexão do sensor é um flange de dispositivo específico da ifm.

Quais padrões de tubulação são indicados para este adaptador?

A ficha declara compatibilidade com DIN EN 10357 Série A, DIN 11866 Série A e DIN 11850 Série 2. Confirme a dimensão DN80 e a configuração da instalação.

O produto acompanha parafusos?

Sim. A ficha declara 12 parafusos como material incluído e informa embalagem com 2 peças; confirme a configuração do fornecimento antes da montagem.

Este adaptador serve para um sensor sem flange específico da ifm?

A ficha especifica flange de dispositivo específico da ifm para a conexão do sensor. Não há informação que confirme compatibilidade com outros tipos de flange.

Posso usar o E40475 acima de 25 bar?

Não; a resistência à pressão declarada é 25 bar. A ficha não indica uma condição de uso acima desse limite.

O material é compatível com qualquer fluido alimentício?

Não é possível afirmar compatibilidade universal. O fabricante orienta verificar a compatibilidade entre o fluido e as substâncias do produto em cada aplicação.

O sensor não encaixa no adaptador; o que devo verificar antes de trocar a peça?

Confira se o sensor é SMF e se sua conexão corresponde ao flange específico da ifm. Compare também a montagem com o desenho dimensional.

Há vazamento depois da soldagem; preciso substituir o adaptador?

Não conclua que o adaptador precisa ser substituído sem inspeção. Verifique a solda e as interfaces de montagem segundo o procedimento da instalação e consulte as instruções do fabricante.

Devo comprar este adaptador ou procurar outra versão?

Escolha o E40475 quando a instalação exigir DN80, EN 10357 Série A e conexão para sensor SMF com flange específico da ifm. Se a tubulação ou a interface diferir, consulte a IFM para identificar uma versão correspondente.

Que cuidados devo tomar antes da instalação?

Consulte o desenho dimensional, confirme padrão, dimensão, pressão e compatibilidade do fluido antes de soldar. A ficha não informa parâmetros de soldagem.

GLOSSÁRIO TÉCNICO

DN80

Designação da dimensão nominal da conexão, indicada para este produto como DN80 (3″). (Ref.: Dimensão nominal)

EN 10357 Série A

Padrão de conexão de processo declarado para o adaptador. (Ref.: Conexão de processo)

Flange de dispositivo específico da ifm

Interface mecânica indicada para a conexão do sensor de vazão SMF. (Ref.: Conexão do sensor)

Parâmetro de rugosidade superficial; a ficha declara Ra < 0,4 µm nas superfícies em contato com as substâncias. (Ref.: Característica da superfície)

1.4404 (316L)

Designação do aço inoxidável informado para as superfícies em contato com o fluido. (Ref.: Materiais em contato com o fluido)
