Adaptador Soldagem ifm E40474 - Aço Inox 316L DN65

Pré-visualizar: E40474 IFM - Adaptador Soldagem ifm Sensor Vazão SMF DN65 Aço Inox 316L

E40474 IFM - Adaptador Soldagem ifm Sensor Vazão SMF DN65 Aço Inox 316L

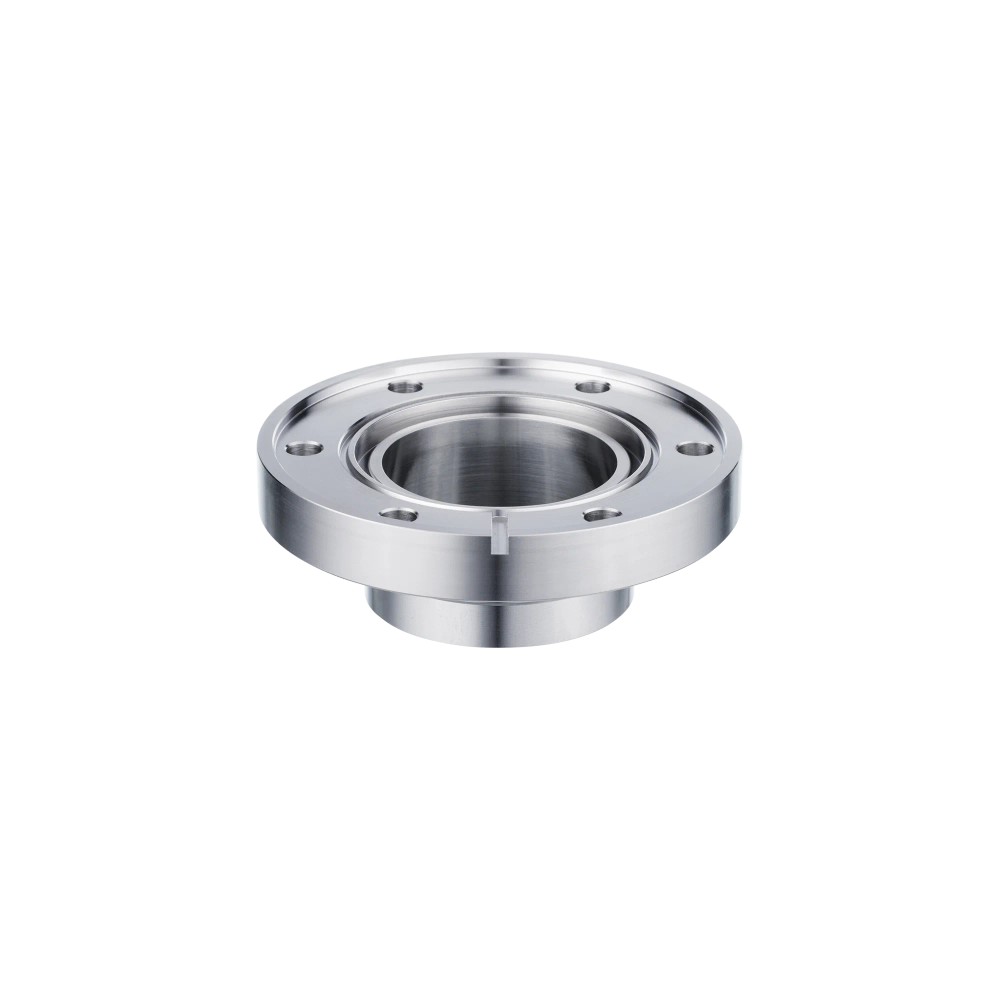

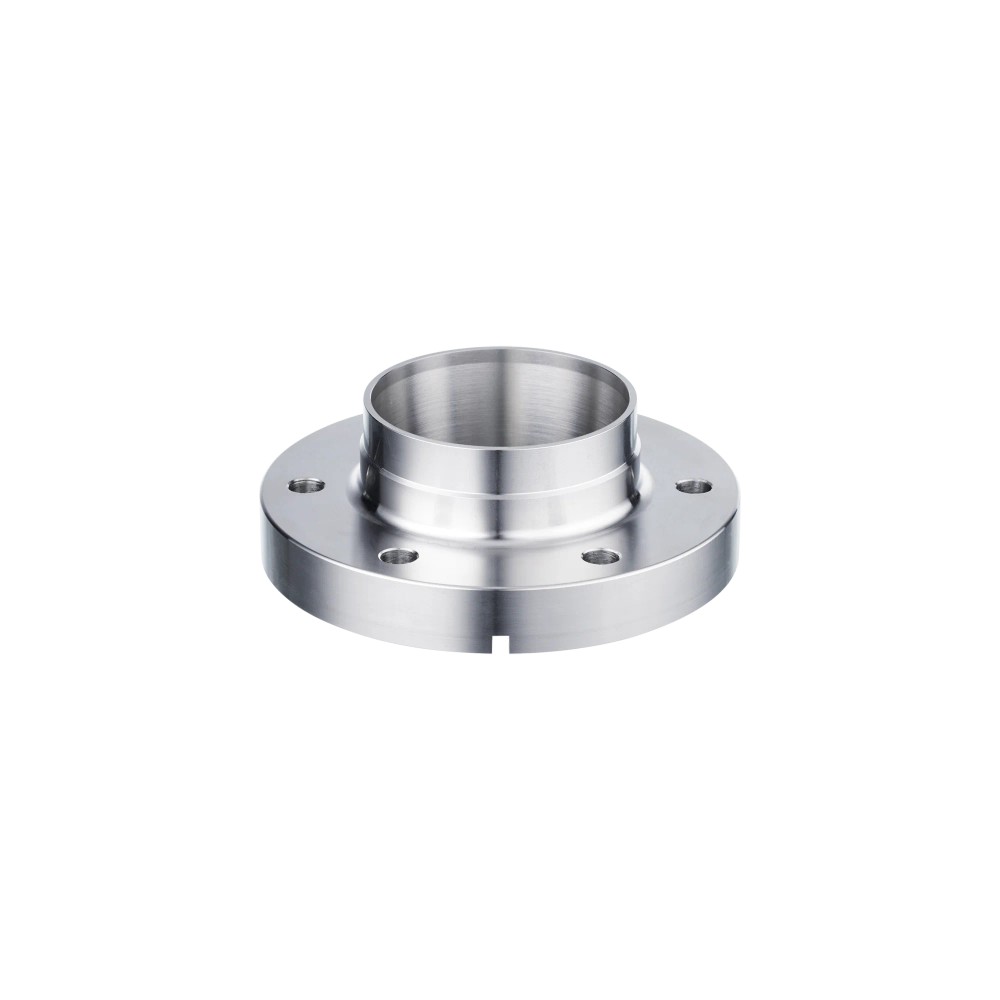

Imagem meramente ilustrativa

R$ 2.222,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40474
EAN: 4021179349819
NCM do produto: 90269090

Destaques do Produto Sensor compatível...mais

Fechar menu

Saiba mais sobre: "E40474 IFM - Adaptador Soldagem ifm Sensor Vazão SMF DN65 Aço Inox 316L"

Destaques do Produto

Sensor compatível

Sensor de vazão SMF com flange de dispositivo específica da ifm

Diâmetro nominal

DN65 (2 1/2″)

Norma e série

EN10357 Série A (DIN)

Material em contato com o fluido

Aço inoxidável 316L (1.4404)

Resistência à pressão

25 bar / 2,5 MPa

Tipo de conexão

Para soldagem

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador para soldagem ifm E40474 EN10357 Série A DN65 para sensor de vazão SMF, aço inoxidável 316L

O ifm E40474 é um adaptador para soldagem destinado à conexão de um sensor de vazão SMF a uma tubulação compatível. Tem conexão de processo EN10357 Série A DN65 e flange de dispositivo específica da ifm para o sensor. É fabricado em aço inoxidável 316L nas partes em contato com o fluido e tem resistência à pressão de 25 bar. A ficha também informa superfície com Ra < 0,4 μm e aprovações para aplicações higiênicas.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40474
Tipo	Adaptador para soldagem
Conexão de processo	EN10357 Série A (DIN), DN65 (2 1/2″)
Conexão do sensor	Flange de dispositivo específica da ifm
Material em contato com o fluido	1.4404 (aço inoxidável 316L)
Resistência à pressão	25 bar / 2,5 MPa
Dimensões	Ø 124 mm; comprimento 42,9 mm
Rugosidade da superfície	Ra < 0,4 μm

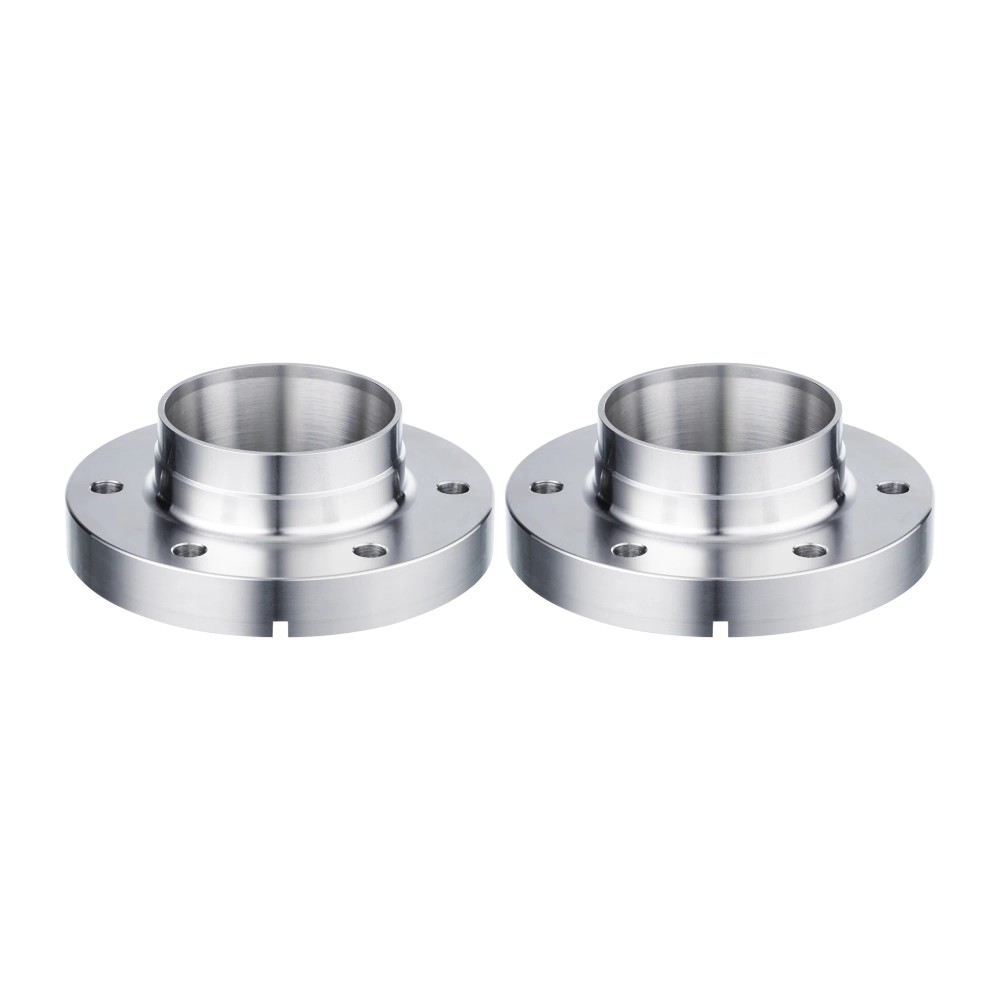

Quantidade indicada na embalagem	2 peças
Peso informado	3.545,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF com flange de dispositivo específica da ifm em linha DN65 compatível com EN10357 Série A.
Aplicações em indústria alimentícia, de bebidas e sistemas higiênicos, observando compatibilidade do fluido com os materiais e condições operacionais do conjunto.
Instalações em que a pressão de operação não exceda 25 bar e a conexão de processo corresponda às especificações do adaptador.

⚠ Considere outro se precisa de:

Não selecione para uma conexão de processo diferente de EN10357 Série A DN65 sem confirmar previamente a compatibilidade dimensional.
Não use como conexão elétrica ou como sensor: este produto é um adaptador mecânico para soldagem.
Não exceda a resistência à pressão indicada nem presuma compatibilidade química do fluido sem verificar os materiais.

APLICAÇÕES E USO

Aplicação declarada: montagem de sensor de vazão SMF em linha de processo com conexão de soldagem EN10357 Série A DN65.
Aplicação declarada: instalações dos setores de alimentos e bebidas e sistemas higiênicos, considerando as aprovações e características de superfície listadas na ficha.
Possibilidade condicionada: uso em tubulações DIN 11866 Série A ou DIN 11850 Série 2, desde que a dimensão nominal e as interfaces correspondam ao projeto.
Limitação: a pressão de operação deve respeitar a resistência de 25 bar informada para o adaptador.
Limitação: a compatibilidade do fluido com os materiais deve ser confirmada para cada aplicação.

COMO ESCOLHER

Antes de comprar o Adaptador para soldagem ifm E40474 EN10357 Série A DN65 para sensor de vazão SMF, aço inoxidável 316L, verifique estes pontos:

Escolha o E40474

Quando a tubulação exigir conexão para soldagem EN10357 Série A DN65 e o sensor for um modelo SMF com flange de dispositivo específica da ifm. Confirme também que a pressão prevista não ultrapassa 25 bar.

Confirme a interface antes da compra

Compare a conexão da tubulação, o diâmetro nominal e a flange do sensor com o projeto e a documentação do fabricante. A ficha não confirma compatibilidade com outras séries, diâmetros ou interfaces de sensor.

Avalie o processo

Verifique a compatibilidade do fluido com o aço inoxidável 316L e com os materiais do conjunto. A ficha orienta que essa compatibilidade seja verificada para cada aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Marca	ifm	Fabricante indicado na ficha.
Modelo / designação	ADAPT EN10357 DN65	Designação do adaptador.
SKU / Part Number	E40474	Código de identificação do produto.
GTIN	4021179349819	Identificador comercial informado.
Categoria	Acessórios; adaptadores e conexões	Classificação do item na ficha.
NCM	9026.90.90	Código fiscal informado nos dados do produto.

Aplicação e compatibilidade
Tipo de adaptador	Para soldagem	Forma de conexão do adaptador à tubulação.
Aplicação declarada	Para sensor de vazão SMF; indústria alimentícia e de bebidas; sistemas higiênicos	Usos indicados na ficha do produto.
Conexão de processo	Adaptador para soldagem EN10357 Série A (DIN)	Padrão de conexão declarado.
Tubulações padrão adequadas	DIN EN 10357 Série A; DIN 11866 Série A; DIN 11850 Série 2	Padrões listados na ficha como adequados para a conexão de processo.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica para o sensor; não representa conexão elétrica.
Dimensão nominal	DN65 (2 1/2″)	Diâmetro nominal indicado para a conexão.
Série	A	Série informada para a conexão EN10357.

Materiais e superfície
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material declarado para as partes em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm	Característica de superfície indicada na ficha.
Aprovações e certificações	EC1935/2004; FDA; FCM CN; higienicamente limpável; 3-A; FCM JP; ADI-FREE	Declarações e certificações listadas para o produto.

Limites de operação
Resistência à pressão	25 bar / 2,5 MPa	Limite informado para o adaptador; a aplicação e o conjunto devem ser avaliados.
Diretiva de equipamentos sob pressão	A possível classificação de acordo com a DESP depende da aplicação e deve ser realizada pelo usuário ou operador.	A ficha atribui ao usuário ou operador a avaliação da classificação aplicável.
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações.	Instrução de segurança indicada pelo fabricante.

Dados mecânicos e fornecimento
Dimensões	Ø 124 mm / comprimento 42,9 mm	Dimensões informadas para o adaptador.
Formato do invólucro	Cilíndrico	Formato indicado nos dados do produto.
Peso	3.545,4 g	Peso informado no conjunto de dados do produto.
Quantidade por embalagem	2 peças	Quantidade indicada nos dados do produto.
Material incluído	12 parafusos	A ficha informa parafusos incluídos; não detalha a especificação individual.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: é um adaptador mecânico para soldagem, sem conexão elétrica ou protocolo de comunicação especificados.

Processo Adaptador para soldagem EN10357 Série A (DIN), DN65 (2 1/2″); conexão do sensor por flange de dispositivo específica da ifm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo específica da ifm instalado em tubulação EN10357 Série A DN65	✓	As interfaces do sensor e da tubulação correspondem às conexões declaradas para o E40474.
Tubulação DN65 conforme DIN 11866 Série A ou DIN 11850 Série 2	✓	Esses padrões de tubulação aparecem como adequados para a conexão de processo do adaptador na ficha do produto.
Pressão de operação superior a 25 bar	✗	A resistência à pressão informada para o adaptador é 25 bar.
Sensor sem flange de dispositivo específica da ifm	✗	A conexão do sensor declarada é uma flange de dispositivo específica da ifm; a ficha não confirma outras interfaces.
Aplicação em que a compatibilidade do fluido com os materiais não foi verificada	✗	A instrução do fabricante exige verificar a compatibilidade entre o fluido e as substâncias do produto em cada aplicação.

INSTALAÇÃO

Como instalar o Adaptador para soldagem ifm E40474 EN10357 Série A DN65 para sensor de vazão SMF, aço inoxidável 316L

Confirme que a tubulação corresponde à conexão EN10357 Série A DN65 ou a um dos padrões de tubulação indicados como adequados na ficha.
Verifique que o sensor de vazão SMF possui a flange de dispositivo específica da ifm correspondente.
Confira no desenho dimensional as dimensões do adaptador e a adequação ao espaço e ao arranjo da instalação.
Antes da montagem, valide a compatibilidade do fluido com os materiais do produto e as condições de pressão do processo.
Instale o adaptador na tubulação por soldagem, seguindo o procedimento de soldagem e os requisitos higiênicos definidos para a instalação.
Após a montagem, verifique a integridade da união e confirme que as condições de operação permanecem dentro dos limites documentados.

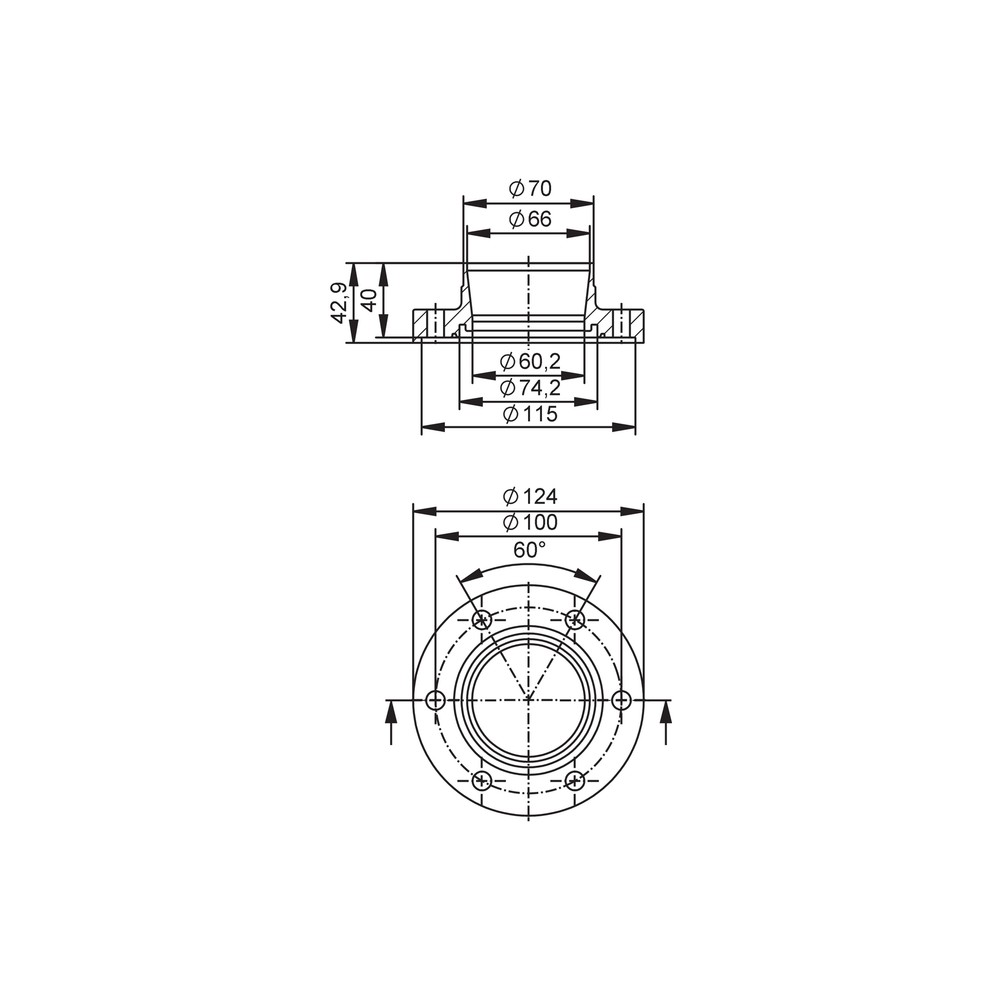

Desenho Dimensional

ACESSÓRIOS

12 parafusos, conforme informação de material incluído na ficha.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não se alinha à tubulação durante a instalação.	Possível divergência entre a conexão ou dimensão nominal da tubulação e a especificação EN10357 Série A DN65.	Confira o padrão da tubulação, a dimensão nominal e as dimensões do adaptador no desenho dimensional antes da soldagem.
O sensor não encaixa na interface do adaptador.	Possível incompatibilidade entre a flange do sensor e a flange de dispositivo específica da ifm indicada para o E40474.	Confirme o modelo do sensor SMF e compare sua interface mecânica com a documentação do fabricante.
Há vazamento na união após a montagem.	Possível problema de execução da soldagem, preparação da junta ou montagem do conjunto; a ficha não identifica uma causa única.	Inspecione a união e o procedimento de montagem conforme os requisitos aplicáveis à instalação, sem exceder as condições especificadas.
A instalação apresenta degradação ou comportamento inesperado após contato com o fluido.	Possível incompatibilidade entre o fluido e os materiais do produto.	Verifique a composição do fluido e confirme sua compatibilidade com o aço inoxidável 316L e demais materiais do conjunto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do ifm E40474 (Datasheet) Desenho em escala do ifm E40474 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador ifm E40474 e para quem ele serve?

É um adaptador para soldagem destinado a conectar um sensor de vazão SMF a uma linha de processo DN65 compatível. A conexão do sensor é uma flange de dispositivo específica da ifm.

Quais conexões de tubulação são indicadas para este adaptador?

A conexão de processo é EN10357 Série A DN65. A ficha também lista DIN 11866 Série A e DIN 11850 Série 2 como padrões de tubulação adequados.

O produto acompanha parafusos e quantas peças vêm na embalagem?

A ficha informa 12 parafusos incluídos e quantidade de embalagem de 2 peças. Consulte o fornecedor para confirmar a composição exata do fornecimento do lote.

Posso usar o E40474 com um sensor que não seja da série SMF?

A ficha associa o adaptador ao sensor de vazão SMF e especifica uma flange de dispositivo própria da ifm. Ela não confirma compatibilidade com outras séries ou interfaces.

Este adaptador serve para tubulação de outro diâmetro nominal?

A dimensão nominal informada é DN65 (2 1/2″). A ficha não confirma compatibilidade com outros diâmetros nominais.

O que verificar se o adaptador não encaixa na linha?

Confira o padrão da conexão e a dimensão nominal da tubulação em relação à especificação EN10357 Série A DN65. Verifique também as dimensões no desenho dimensional antes de realizar a soldagem.

O que pode causar vazamento depois da instalação?

Uma causa possível é uma falha na execução da soldagem ou na montagem da união. Inspecione a instalação e o procedimento utilizado; a ficha não atribui o vazamento a uma causa específica.

É melhor comprar este adaptador ou procurar uma conexão avulsa diferente?

Escolha o E40474 quando a linha for compatível com EN10357 Série A DN65 e o sensor usar a flange de dispositivo específica da ifm. Se a tubulação ou a interface do sensor forem diferentes, confirme outra opção com a documentação do fabricante.

Quais cuidados devo tomar na instalação?

Verifique previamente a compatibilidade do fluido, as interfaces e a pressão de operação. A instalação na tubulação é por soldagem; siga o procedimento aplicável à linha e consulte o desenho dimensional.

Como confirmar se o fluido é compatível com o adaptador?

Verifique a compatibilidade do fluido com os materiais do produto para cada aplicação, conforme a instrução de segurança do fabricante. A ficha identifica aço inoxidável 316L como material em contato com o fluido.

GLOSSÁRIO TÉCNICO

DN65

Designação da dimensão nominal da conexão de processo do adaptador. (Ref.: dimensão nominal DN65 / 2 1/2″)

EN10357 Série A

Padrão e série declarados para a conexão de processo para soldagem. (Ref.: conexão de processo EN10357 Série A (DIN))

Aço inoxidável 316L

Material identificado na ficha como 1.4404 para as partes em contato com o fluido. (Ref.: materiais em contato com o fluido)

Parâmetro de rugosidade superficial; a ficha informa valor inferior a 0,4 μm. (Ref.: característica da superfície Ra < 0,4 μm)

Flange de dispositivo específica da ifm

Interface mecânica indicada para a conexão do sensor ao adaptador. (Ref.: conexão do sensor)
