Adaptador para Soldagem IFM DN50

Pré-visualizar: E40473 IFM - Adaptador para Soldagem ifm para Sensor SMF DN50 EN10357 Série A

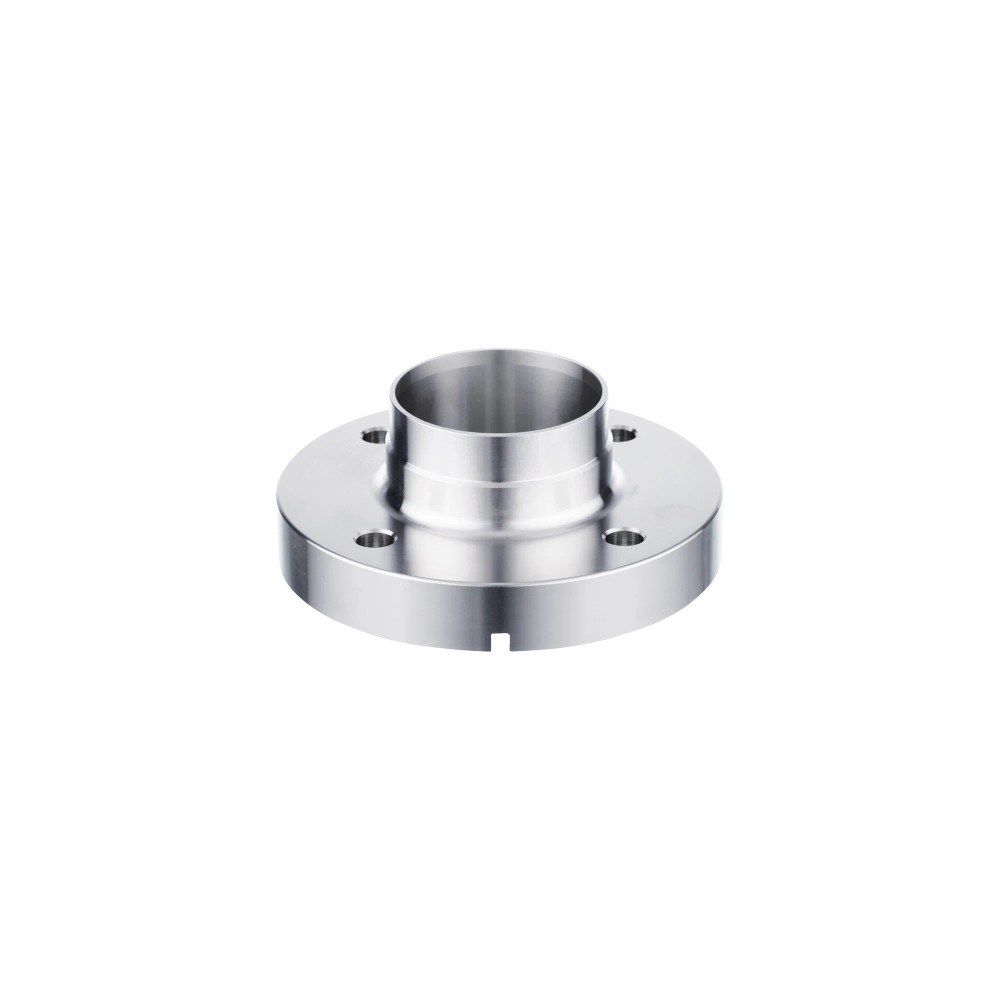

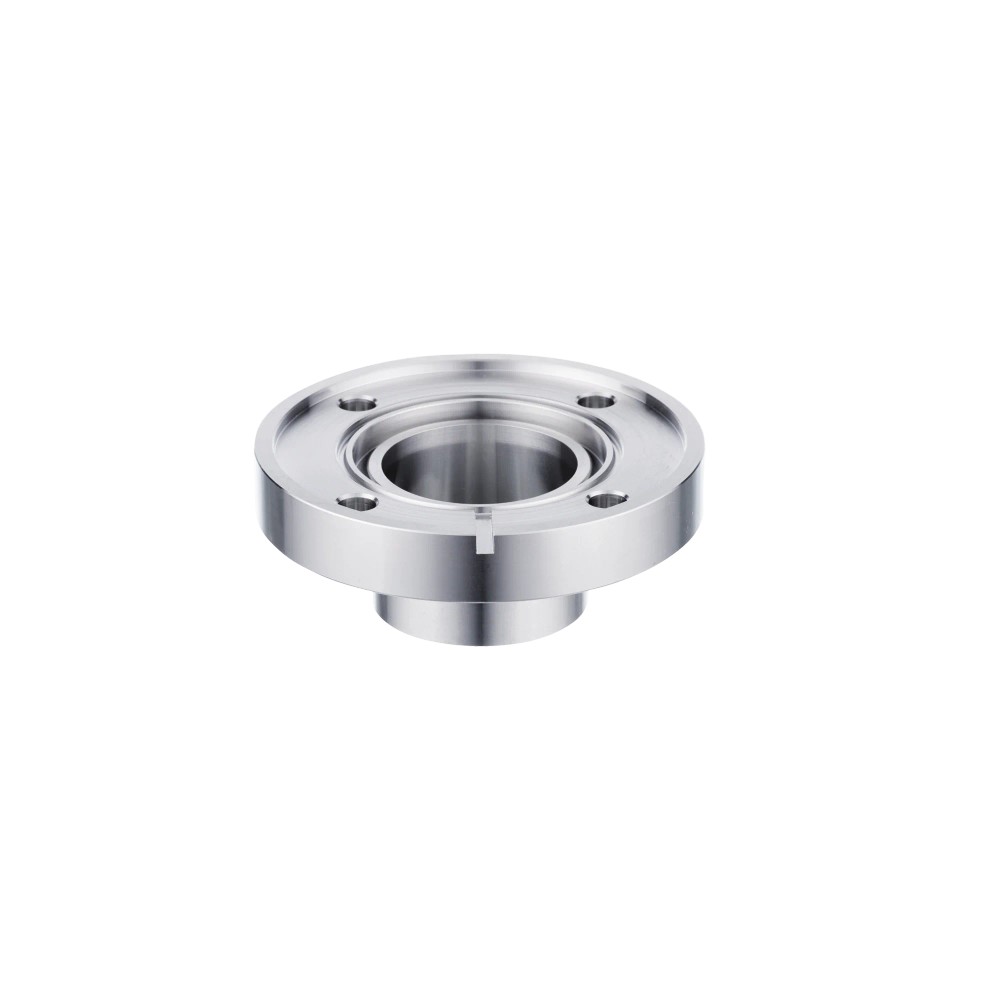

E40473 IFM - Adaptador para Soldagem ifm para Sensor SMF DN50 EN10357 Série A

Imagem meramente ilustrativa

R$ 2.139,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40473
EAN: 4021179349802
NCM do produto: 90269090

Destaques do Produto Sensor previsto...mais

Fechar menu

Saiba mais sobre: "E40473 IFM - Adaptador para Soldagem ifm para Sensor SMF DN50 EN10357 Série A"

Destaques do Produto

Sensor previsto

Sensor de vazão ifm SMF

Diâmetro nominal

DN50 (2″)

Padrão de conexão de processo

EN 10357 Série A

Material

Aço inoxidável 1.4404 (316L)

Pressão indicada

25 bar

Acabamento superficial

Ra < 0,4 µm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40473 IFM – Adaptador para soldagem EN 10357 Série A, DN50, para sensor de vazão SMF

O E40473 é um adaptador para soldagem destinado à montagem de um sensor de vazão ifm da série SMF em tubulação DN50. Sua conexão para o sensor é uma flange específica da ifm, e a conexão de processo segue EN 10357 Série A. É fabricado em aço inoxidável 1.4404 (316L), tem superfície Ra < 0,4 µm e resistência à pressão indicada de 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador para soldagem EN 10357 Série A
Aplicação indicada	Sensor de vazão ifm SMF
Dimensão nominal	DN50 (2″)
Conexão do sensor	Flange de dispositivo específica da ifm
Material	Aço inoxidável 1.4404 (316L)
Pressão indicada	25 bar
Dimensões	Ø 109 mm; comprimento 42,9 mm
Rugosidade superficial	Ra < 0,4 µm
Padrões de tubulação	DIN EN 10357 Série A; DIN 11866 Série A; DIN 11850 Série 1 e Série 2
Certificações e características declaradas	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE; hygienic cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão ifm SMF em uma conexão de processo DN50 compatível com EN 10357 Série A.
Aplicações em indústria alimentícia e de bebidas ou sistemas higiênicos, conforme a aplicação e a compatibilidade do fluido com os materiais.
Instalações que exijam a conexão de sensor por flange específica da ifm e considerem a pressão indicada de até 25 bar.

⚠ Considere outro se precisa de:

Não selecionar para sensores sem confirmação de compatibilidade com a flange específica da ifm destinada ao SMF.
Não selecionar para tubulação de diâmetro nominal diferente de DN50 sem confirmar a compatibilidade dimensional.
Não usar acima da pressão indicada de 25 bar.
Não presumir compatibilidade química: a ficha determina que a compatibilidade entre o fluido e as substâncias do produto seja verificada para cada aplicação.

APLICAÇÕES E USO

Aplicação declarada: instalação em indústria alimentícia e de bebidas e em sistemas higiênicos, com sensor de vazão ifm SMF e conexão de processo DN50.
Aplicação condicionada: uso em tubulação identificada na ficha como DIN EN 10357 Série A, DIN 11866 Série A ou DIN 11850 Série 1 ou Série 2; confirme dimensões e interface no projeto.
Limites a considerar: resistência à pressão indicada de 25 bar; a compatibilidade do fluido com as substâncias do produto deve ser verificada para cada aplicação.
A classificação conforme a diretiva de equipamentos sob pressão depende da aplicação e deve ser avaliada pelo usuário ou operador.

COMO ESCOLHER

Antes de comprar o E40473 IFM – Adaptador para soldagem EN 10357 Série A, DN50, para sensor de vazão SMF, verifique estes pontos:

Escolha o E40473 quando

A instalação requer um adaptador para soldagem EN 10357 Série A, DN50, para sensor de vazão ifm SMF, e as dimensões, a pressão de até 25 bar e a conexão específica da ifm atendem ao projeto.

Verifique antes de especificar

Confirme o padrão e o diâmetro da tubulação, a flange do sensor e a compatibilidade do fluido com os materiais. A classificação conforme a diretiva de equipamentos sob pressão depende da aplicação e deve ser determinada pelo usuário ou operador.

Busque outra configuração quando

O projeto exigir outro diâmetro nominal, outro padrão de tubulação ou uma interface de sensor diferente. A ficha disponível não identifica modelos alternativos; consulte o fabricante para confirmar a configuração apropriada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Fabricante indicado na ficha.
Modelo	E40473	Código do produto e part number.
Designação do modelo	ADAPT EN10357 DN50	Identificação de modelo declarada.
Tipo de produto	Adaptador para soldagem EN 10357 Série A	Categoria funcional do componente.
Uso indicado	Para sensor de vazão SMF	Aplicação e sensor indicados na ficha.
Aplicação declarada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários de aplicação informados no cadastro do produto.

Conexões e padrões de tubulação
Conexão de processo	Adaptador para soldagem EN 10357 Série A (DIN)	Tipo de conexão mecânica de processo.
Dimensão nominal	DN50 (2″)	Diâmetro nominal declarado.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica para o sensor; não representa uma conexão elétrica.
Padrões de tubulação	DIN EN 10357 Série A; DIN 11866 Série A; DIN 11850 Série 1; DIN 11850 Série 2	Referências de tubulação listadas na ficha; verificar compatibilidade dimensional no projeto.

Materiais e superfície
Material	1.4404, aço inoxidável / 316L	Material declarado para o adaptador.
Rugosidade da superfície	Ra < 0,4 µm	Valor de rugosidade superficial informado.
Característica de limpeza	hygienic cleanable	Característica declarada na ficha; não substitui a validação do procedimento de limpeza da instalação.

Pressão e conformidade
Resistência à pressão	25 bar / 2,5 MPa	Valor indicado na ficha; não exceder este limite.
Diretiva de equipamentos sob pressão	Uma possível classificação conforme DESP depende da aplicação e deve ser realizada pelo usuário ou operador.	A classificação não é definida somente pelo componente.
Aprovações e certificações declaradas	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE	Declarações listadas na ficha do produto.

Dados mecânicos e fornecimento
Dimensões	Ø 109 mm; L = 42,9 mm	Dimensões declaradas; consultar o desenho dimensional para detalhes de montagem.
Formato	Cilíndrico	Tipo de invólucro informado na ficha.
Peso	2603,83 g	Peso cadastrado para o produto.
Quantidade na embalagem	2 peças	Quantidade de peças indicada no cadastro.
Material incluído	8 parafusos	Acessório listado no cadastro do produto; confirmar composição do fornecimento na documentação comercial.

Identificação comercial
SKU e part number	E40473	Código de identificação do produto.
GTIN	4021179349802	Identificador comercial informado na ficha.
NCM	9026.90.90	Classificação fiscal cadastrada.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: trata-se de um adaptador mecânico para soldagem, sem conexão elétrica especificada.

Processo Adaptador para soldagem EN 10357 Série A, DN50 (2″); padrões de tubulação declarados: DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 e DIN 11850 Série 2. A conexão do sensor é uma flange de dispositivo específica da ifm, para sensor de vazão SMF.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de vazão ifm SMF em tubulação DN50 compatível com EN 10357 Série A	✓	A ficha identifica o adaptador como EN 10357 Série A, DN50, para sensor de vazão SMF.
Instalação em tubulação dos padrões DIN 11866 Série A ou DIN 11850 Série 1 ou Série 2	✓	Esses padrões de tubulação também constam na ficha do produto; confirme dimensões e montagem com o projeto.
Ligação elétrica ou comunicação com protocolo industrial	✗	O produto é um adaptador mecânico e não possui conexão elétrica ou protocolo de comunicação especificados.
Aplicação com pressão superior a 25 bar	✗	A resistência à pressão indicada na ficha é 25 bar.
Aplicação com fluido cuja compatibilidade com o produto não foi verificada	✗	A ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto para cada aplicação.

INSTALAÇÃO

Como instalar o E40473 IFM – Adaptador para soldagem EN 10357 Série A, DN50, para sensor de vazão SMF

Confirme que o sensor é um modelo SMF compatível com a flange específica da ifm e que a tubulação é DN50 no padrão previsto pelo projeto.
Verifique no desenho dimensional o espaço de montagem e as dimensões do adaptador antes de preparar a tubulação.
Confirme a compatibilidade do fluido com as substâncias do produto e avalie a pressão de operação, considerando o limite indicado de 25 bar.
Posicione o adaptador para soldagem na tubulação conforme o projeto e o procedimento de soldagem aplicável à instalação; a ficha fornecida não especifica parâmetros de soldagem.
Após a soldagem, inspecione a montagem e confirme a condição da conexão antes de instalar o sensor.
Instale e fixe o sensor na flange específica da ifm usando os componentes de montagem previstos; consulte a documentação do sensor e do fabricante para o procedimento detalhado.

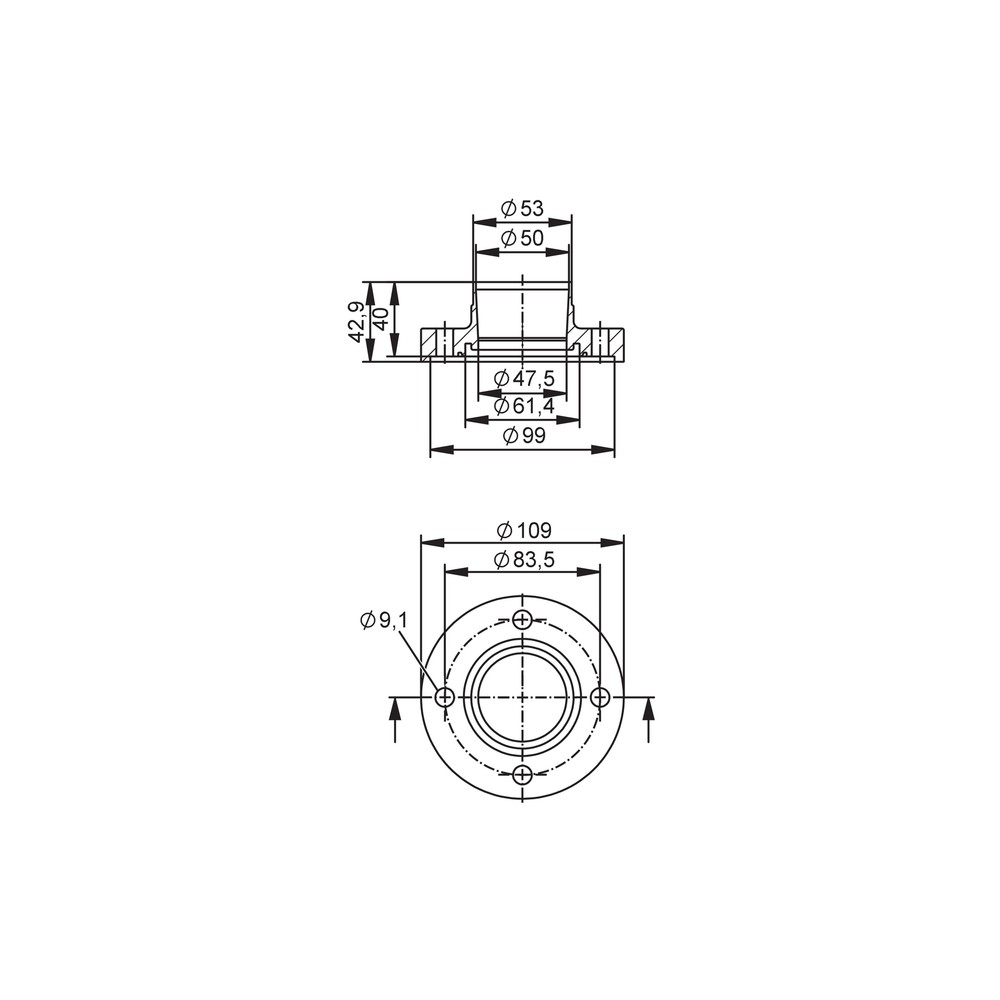

Desenho Dimensional

ACESSÓRIOS

8 parafusos (indicados como material incluído no cadastro do produto).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não encaixa ou não assenta na conexão.	Pode haver incompatibilidade entre a flange específica da ifm e o modelo de sensor, ou divergência na montagem.	Confirme que o sensor é da série SMF prevista e compare a interface com a folha de dados e o desenho dimensional.
A conexão apresenta vazamento após a montagem.	A causa pode estar relacionada à execução da soldagem, ao assentamento ou à montagem da conexão; a ficha não especifica um procedimento de soldagem.	Inspecione a solda e as interfaces de montagem segundo o procedimento aplicável à instalação e consulte a documentação do fabricante.
A montagem não corresponde às dimensões da linha.	Diâmetro nominal ou padrão de tubulação diferente do DN50 e dos padrões indicados para o adaptador.	Verifique a identificação da tubulação e compare o padrão e as dimensões com o desenho dimensional do E40473.
Há dúvida sobre adequação ao fluido ou à pressão de operação.	A compatibilidade química não foi validada para o fluido específico ou a pressão de operação pode exceder o valor indicado.	Verifique os materiais em contato com o fluido para a aplicação e compare a pressão do sistema com o limite declarado de 25 bar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40473, PT-BR (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40473 e para qual sensor ele serve?

É um adaptador para soldagem EN 10357 Série A, DN50, destinado à montagem de sensor de vazão ifm SMF. A conexão do sensor é uma flange específica da ifm.

O que acompanha o produto?

O cadastro informa embalagem com 2 peças e inclui 8 parafusos. Confirme a composição exata do fornecimento na documentação comercial.

Posso usar este adaptador com um sensor de outra série ou de outro fabricante?

A ficha especifica a flange de dispositivo da ifm para sensor SMF. Não há informação que confirme compatibilidade com outras séries ou fabricantes; valide a interface com o fabricante antes da seleção.

Este adaptador serve para uma linha que não seja DN50?

A dimensão nominal indicada é DN50 (2″). A ficha não confirma compatibilidade com outros diâmetros nominais.

O sensor não encaixa na flange; devo substituir o adaptador?

Antes de substituir, confirme se o sensor é da série SMF prevista e se a interface corresponde à flange específica da ifm. Use a folha de dados e o desenho dimensional para verificar a montagem.

A conexão está vazando depois da instalação; o que devo verificar?

Inspecione a solda e o assentamento da conexão antes de trocar o adaptador. A ficha não fornece parâmetros de soldagem, então verifique a execução conforme o procedimento aplicável e consulte a documentação do fabricante.

Devo comprar o conjunto ou apenas uma peça avulsa?

O cadastro indica embalagem com 2 adaptadores e 8 parafusos. A ficha não descreve opção de fornecimento avulso; confirme a unidade comercial antes de concluir a compra.

Qual é a diferença entre este modelo e um adaptador de outro DN ou padrão?

O E40473 é identificado como EN 10357 Série A, DN50, com flange específica da ifm para sensor SMF. Para outro diâmetro, padrão de tubulação ou interface, selecione uma configuração confirmada pelo fabricante.

Que cuidado devo ter na instalação do adaptador?

Verifique o padrão e o diâmetro da tubulação, a interface do sensor, as dimensões e a compatibilidade do fluido antes da montagem. Consulte o desenho dimensional e a documentação do fabricante para o procedimento de instalação.

Como confirmar se o adaptador é adequado ao fluido do processo?

A ficha determina que a compatibilidade entre o fluido e as substâncias do produto seja verificada em cada aplicação. Avalie os materiais em contato com o fluido com base nas condições reais do processo e na documentação do fabricante.

GLOSSÁRIO TÉCNICO

DN50

Designação de dimensão nominal da tubulação; neste produto, corresponde à indicação DN50 (2″).

EN 10357 Série A

Padrão de tubulação indicado para a conexão de processo por soldagem do adaptador.

Parâmetro de rugosidade superficial indicado para a superfície do adaptador.

316L / 1.4404

Designações do material em aço inoxidável informadas para o adaptador.

DESP

Diretiva de equipamentos sob pressão; a ficha informa que uma possível classificação depende da aplicação e cabe ao usuário ou operador.
