Adaptador para Soldagem IFM E40472

Pré-visualizar: E40472 IFM - Adaptador para Soldagem IFM Sensor de Vazão SMF DN40 Aço Inox 316L

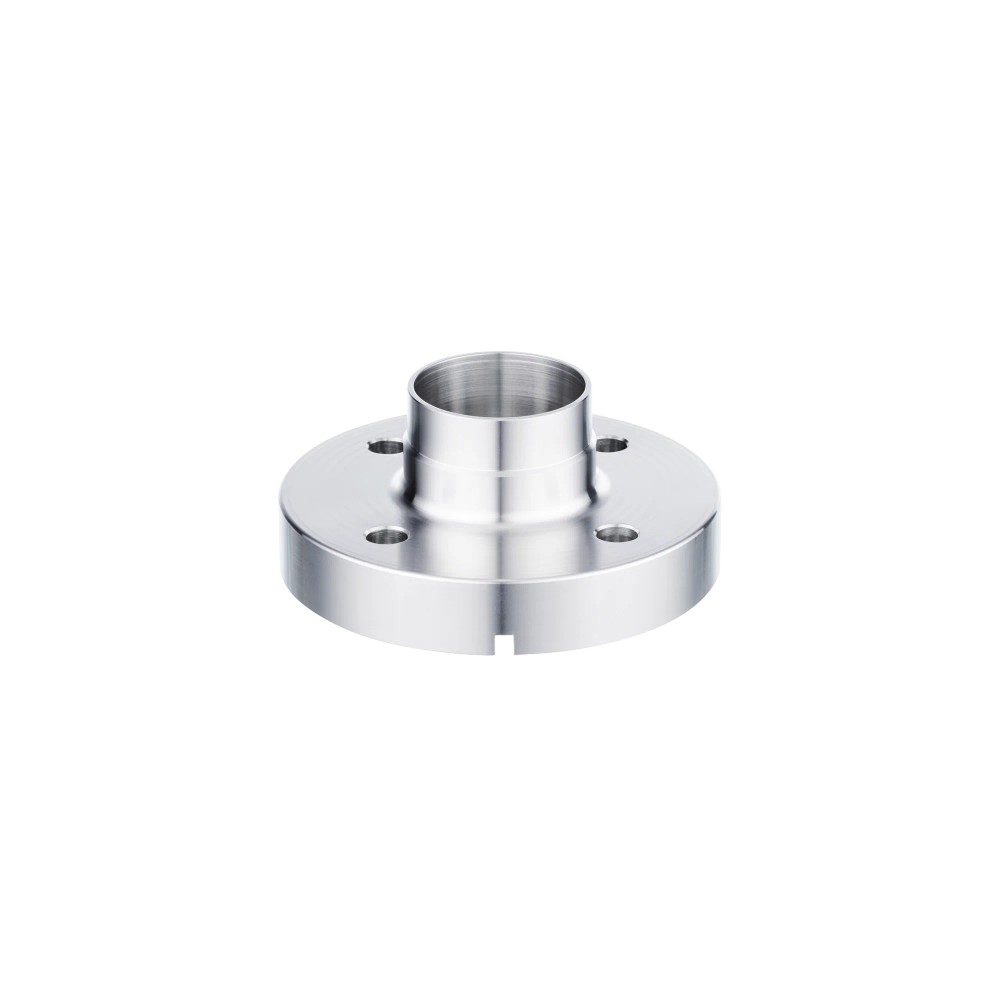

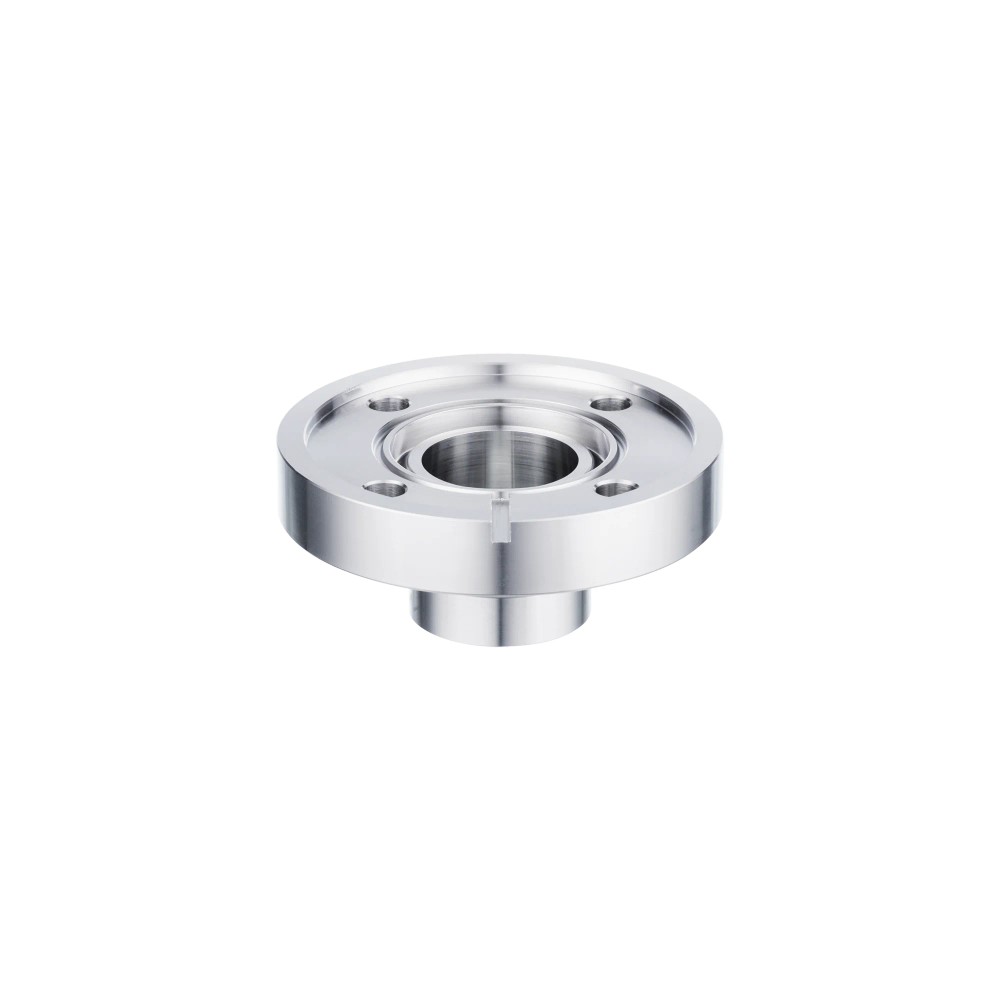

E40472 IFM - Adaptador para Soldagem IFM Sensor de Vazão SMF DN40 Aço Inox 316L

Imagem meramente ilustrativa

R$ 1.988,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40472
EAN: 4021179349796
NCM do produto: 90269090

Destaques do Produto Sensor previsto...mais

Fechar menu

Saiba mais sobre: "E40472 IFM - Adaptador para Soldagem IFM Sensor de Vazão SMF DN40 Aço Inox 316L"

Destaques do Produto

Sensor previsto

Sensor de vazão SMF

Diâmetro nominal

DN40

Tipo de conexão de processo

Para soldagem

Material

Aço inoxidável 1.4404 / 316L

Pressão máxima informada

40 bar / 4 MPa

Norma de tubulação

EN 10357 Série A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40472 IFM – Adaptador para Soldagem para Sensor de Vazão SMF DN40, EN 10357 Série A, Aço Inoxidável 316L

O IFM E40472 é um adaptador para soldagem destinado à conexão de um sensor de vazão SMF a uma tubulação de processo. Possui conexão de sensor por flange específica da ifm e conexão de processo para soldagem, DN40. É fabricado em aço inoxidável 316L, tem resistência à pressão de 40 bar e superfície com rugosidade Ra < 0,4 μm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40472
Sensor compatível indicado	Sensor de vazão SMF
Conexão de processo	Adaptador para soldagem, DN40, EN 10357 Série A
Conexão do sensor	Flange de dispositivo específica da ifm
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	40 bar / 4 MPa
Dimensões	Ø 99 mm × 42,9 mm de comprimento
Rugosidade da superfície	Ra < 0,4 μm
Quantidade informada na embalagem	2 peças; 8 parafusos incluídos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em tubulação de processo DN40, quando a conexão requerida for para soldagem conforme EN 10357 Série A.
Aplicações em sistemas higiênicos e nas indústrias alimentícia e de bebidas, respeitando a compatibilidade entre o fluido e os materiais do produto.
Instalações que requeiram aço inoxidável 1.4404 (316L) e pressão de operação dentro do limite informado de 40 bar.

⚠ Considere outro se precisa de:

Não selecione para instalação que exija uma conexão de processo diferente de adaptador para soldagem ou dimensão nominal diferente de DN40 sem confirmar a compatibilidade com o fabricante.
Não use em pressão superior a 40 bar (4 MPa).
Não presuma compatibilidade com sensores que não sejam da família SMF ou que não usem a flange de dispositivo específica da ifm; confirme a interface mecânica antes da montagem.

APLICAÇÕES E USO

Aplicação informada: montagem de sensor de vazão SMF em sistemas de tubulação DN40 com conexão para soldagem, em instalações higiênicas e nos setores alimentício e de bebidas.
Condição de operação: respeitar o limite de pressão informado de 40 bar (4 MPa) e verificar a compatibilidade do fluido com as substâncias do produto antes do uso.
Possibilidade a validar: uso em outra instalação de processo que atenda às interfaces mecânicas, materiais e limites informados. A adequação para um fluido ou processo específico não é determinada pela ficha e deve ser avaliada pelo responsável pela aplicação.

COMO ESCOLHER

Antes de comprar o E40472 IFM – Adaptador para Soldagem para Sensor de Vazão SMF DN40, EN 10357 Série A, Aço Inoxidável 316L, verifique estes pontos:

Escolha o E40472 quando

O conjunto utilizar sensor de vazão SMF com flange de dispositivo específica da ifm e tubulação DN40 com conexão para soldagem EN 10357 Série A. Verifique também a pressão de operação, a compatibilidade do fluido e o material requerido.

Confirme outra configuração quando

A tubulação tiver dimensão nominal, norma ou tipo de conexão diferentes, ou quando o sensor não tiver a interface mecânica especificada. A ficha não informa adaptadores alternativos compatíveis; confirme o modelo adequado com a ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Marca	ifm / IFM	Marca informada para o produto.
SKU e número de peça	E40472	Código de identificação do produto.
GTIN	4021179349796	Identificador comercial informado.
Categoria	Acessórios; adaptadores para sensores	Classificação do produto no anúncio e no catálogo.
NCM	9026.90.90	Classificação fiscal informada no conjunto de dados.

Conexões e compatibilidade mecânica
Tipo de adaptador	Para soldagem	Tipo de conexão de processo informado.
Conexão do processo	Adaptador para soldagem EN 10357 Série A (DIN), DN40	Interface indicada para a tubulação.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica indicada para o sensor.
Modelo de sensor	Sensor de vazão SMF	Modelo de sensor associado ao adaptador na ficha.
Padrões de tubulação	DIN EN 10357 Série A; DIN 11866 Série A; DIN 11850 Série 1; DIN 11850 Série 2	Padrões relacionados à conexão de tubulação no conjunto de dados; confirme a correspondência dimensional para a instalação.
Série	A	Série indicada para EN 10357.

Dados mecânicos e materiais
Material	1.4404, aço inoxidável 316L	Material informado para o adaptador.
Dimensão nominal	DN40 (1 1/2 pol.)	Dimensão nominal indicada no conjunto de dados.
Dimensões	Ø 99 mm; comprimento 42,9 mm	Dimensões externas informadas.
Formato do invólucro	Cilíndrico	Formato registrado no conjunto de dados.
Peso	2397,86 g	Peso informado no conjunto de dados do produto.
Quantidade na embalagem	2 peças	Quantidade indicada nos dados do pacote.
Parafusos incluídos	8	Material incluído informado; a distribuição por peça não está especificada.

Pressão e superfície
Resistência à pressão	40 bar / 4 MPa	Limite de pressão informado; a aplicação deve permanecer dentro desse valor.
Rugosidade da superfície	Ra < 0,4 μm	Valor de rugosidade informado para a superfície.

Aplicação, higiene e conformidade
Aplicações informadas	Indústria alimentícia e de bebidas; sistemas higiênicos	Usos indicados no conjunto de dados.
Característica de limpeza	Hygienic cleanable	Característica de limpeza higiênica informada.
Aprovações e certificações	EC 1935/2004; FDA; FCM CN; 3-A; FCM JP; ADI-FREE	Declarações de aprovação e certificação listadas para o produto.
Classificação conforme DESP	Depende da aplicação e deve ser realizada pelo usuário ou operador	A classificação não é estabelecida de forma geral para todas as aplicações.
Compatibilidade do fluido	Deve ser verificada em cada aplicação	Instrução de segurança informada pelo fabricante no conjunto de dados.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40472 é um adaptador mecânico para soldagem, sem conexão elétrica ou protocolo de comunicação informados.

Processo Adaptador para soldagem DN40 conforme EN 10357 Série A; conexão do sensor por flange de dispositivo específica da ifm. A ficha também relaciona os padrões DIN 11866 Série A, DIN 11850 Série 1 e DIN 11850 Série 2 para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange específica da ifm e tubulação DN40 com conexão para soldagem EN 10357 Série A	✓	Corresponde ao modelo de sensor e à conexão de processo indicados para o produto.
Aplicação com pressão de operação até 40 bar (4 MPa)	✓	A resistência à pressão informada para o adaptador é 40 bar / 4 MPa; a aplicação deve respeitar esse limite.
Tubulação com conexão de processo diferente de DN40 para soldagem	✗	A ficha especifica conexão para soldagem DN40; não confirma outras dimensões ou tipos de conexão.
Sensor sem a flange de dispositivo específica da ifm	✗	A conexão indicada no adaptador é específica da ifm; a compatibilidade com outra interface não está documentada.
Instalação com requisitos elétricos ou de comunicação atribuídos ao adaptador	✗	O produto é um componente mecânico e não há conexão elétrica nem protocolo de comunicação especificados.

INSTALAÇÃO

Como instalar o E40472 IFM – Adaptador para Soldagem para Sensor de Vazão SMF DN40, EN 10357 Série A, Aço Inoxidável 316L

Confirme que o sensor é um modelo SMF com a flange de dispositivo específica da ifm indicada para este adaptador.
Verifique a dimensão nominal DN40, a norma de tubulação aplicável e a correspondência da conexão para soldagem antes de preparar a instalação.
Confirme a compatibilidade do fluido com os materiais do produto e que a pressão de operação não excede 40 bar (4 MPa).
Prepare e execute a soldagem conforme os procedimentos qualificados aplicáveis à tubulação e às exigências higiênicas da instalação; consulte a documentação do fabricante para requisitos específicos.
Após a soldagem, inspecione a união e as superfícies de contato; use os parafusos incluídos na montagem da interface do sensor conforme a documentação do fabricante.
Instale o sensor e verifique a montagem e a estanqueidade antes de colocar o sistema em operação, seguindo os procedimentos da instalação e do fabricante.

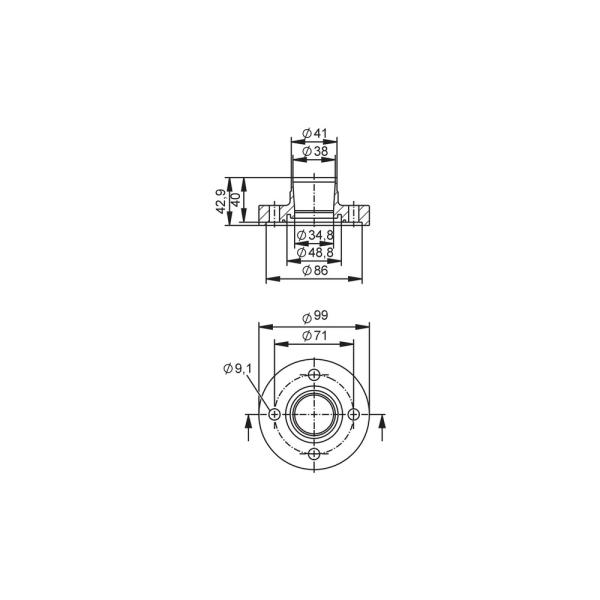

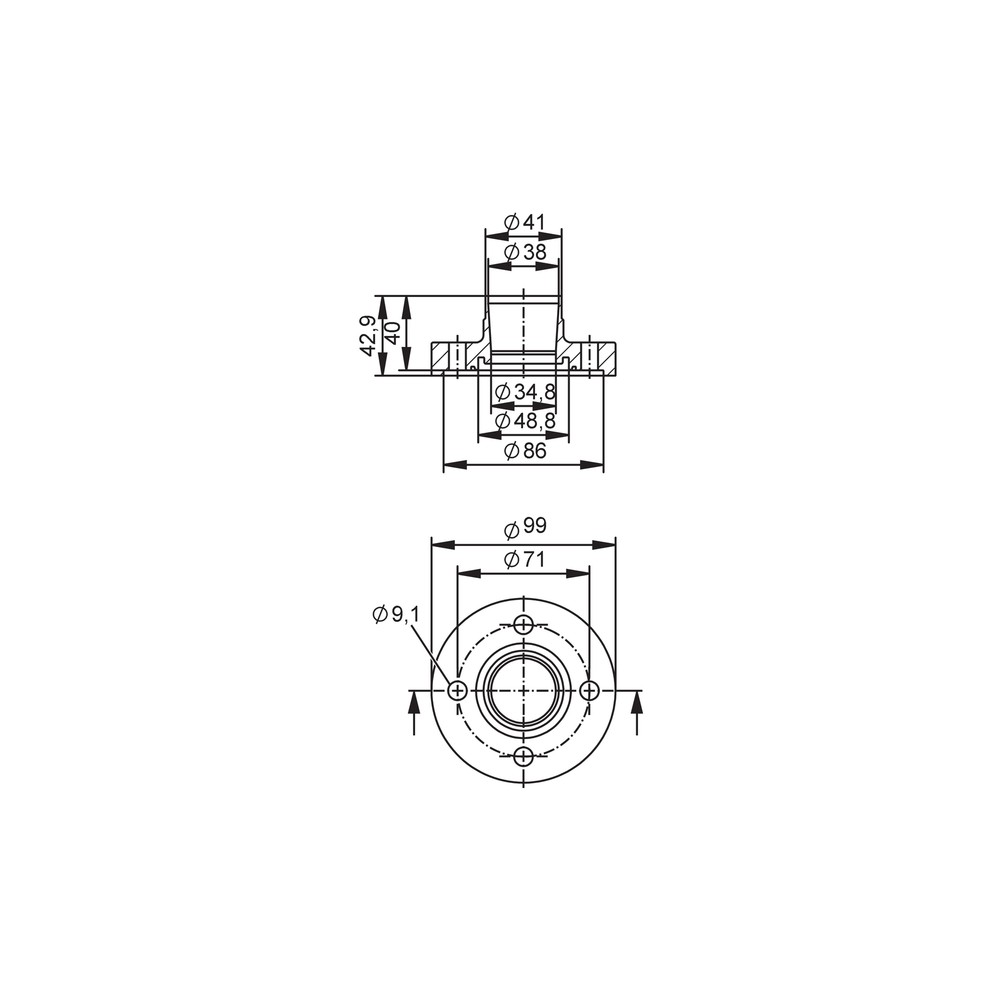

Desenho Dimensional

ACESSÓRIOS

8 parafusos incluídos, conforme os dados do produto.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se encaixa mecanicamente no adaptador.	A flange do sensor pode não corresponder à flange específica da ifm indicada para o adaptador.	Confira o modelo do sensor e a interface mecânica com a documentação do SMF e do E40472 antes de forçar a montagem.
A conexão com a tubulação não corresponde durante a preparação da montagem.	A tubulação pode não ser DN40 ou não corresponder à conexão para soldagem e à série indicada.	Verifique a dimensão nominal e o padrão da tubulação em relação à identificação do adaptador e ao desenho dimensional.
Há vazamento percebido após a montagem.	Pode haver falha na união soldada ou na montagem da interface mecânica; a causa precisa ser verificada na instalação.	Inspecione a união e a montagem conforme os procedimentos do sistema e do fabricante, sem exceder os limites operacionais especificados.
O adaptador apresenta sinais de incompatibilidade com o fluido do processo.	A compatibilidade entre o fluido e as substâncias do produto não foi confirmada para a aplicação.	Verifique a composição do fluido e a compatibilidade dos materiais com o fabricante antes de retomar a operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40472, português (Datasheet) Desenho dimensional E40472 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40472 e para qual sensor ele é indicado?

É um adaptador mecânico para soldagem DN40, indicado para sensor de vazão SMF com flange de dispositivo específica da ifm. A conexão de processo indicada é EN 10357 Série A.

O que acompanha o E40472?

Os dados do produto informam embalagem com 2 peças e inclusão de 8 parafusos. A ficha não detalha a distribuição dos parafusos por adaptador.

Posso usar este adaptador em uma tubulação que não seja DN40?

A ficha especifica DN40 e não confirma outras dimensões nominais. Para outra dimensão, confirme o adaptador adequado com a ifm.

O E40472 serve para um sensor que não seja da família SMF?

A compatibilidade indicada é com sensor de vazão SMF e flange específica da ifm. A ficha não confirma compatibilidade com outros sensores.

O sensor não encaixa; preciso trocar o adaptador?

Antes de trocar, confira se o sensor é SMF e se sua flange corresponde à interface específica da ifm. Não force o encaixe; valide os modelos com a documentação do fabricante.

Percebi vazamento depois da montagem; o que devo verificar?

Verifique a união soldada e a montagem da interface mecânica conforme os procedimentos da instalação e do fabricante. Também confirme que a montagem corresponde à dimensão e conexão especificadas.

O que devo avaliar antes de escolher este adaptador ou outra configuração?

Escolha o E40472 quando a aplicação exigir DN40 para soldagem e a interface de sensor SMF indicada. Se a tubulação ou a flange for diferente, confirme uma configuração compatível com a ifm.

É melhor comprar este conjunto ou peças avulsas?

A ficha informa embalagem com 2 adaptadores e 8 parafusos incluídos. Ela não descreve uma opção de fornecimento avulso, portanto confirme a composição disponível com o fornecedor.

Quais cuidados devo ter na instalação?

Confirme a dimensão, a norma da tubulação, a flange do sensor, a compatibilidade do fluido e o limite de pressão antes de instalar. Para requisitos específicos de soldagem e montagem, consulte a folha de dados do fabricante.

Como confirmo a procedência e a documentação técnica do produto?

O produto está identificado como IFM E40472 e a ficha fornece GTIN 4021179349796. A folha de dados em português e o desenho dimensional estão listados na documentação técnica desta página.

GLOSSÁRIO TÉCNICO

DN40

Dimensão nominal da conexão de processo indicada para o adaptador; corresponde a 1 1/2 pol. na ficha. (Ref.: dimensão nominal DN40)

EN 10357 Série A

Norma e série de tubulação indicadas para a conexão de soldagem do produto. (Ref.: norma técnica EN 10357, Série A)

316L / 1.4404

Designação do aço inoxidável especificado para a fabricação do adaptador. (Ref.: material 1.4404 / 316L)

Parâmetro de rugosidade superficial; a ficha informa Ra inferior a 0,4 μm. (Ref.: rugosidade da superfície)

Resistência à pressão

Limite de pressão informado para o adaptador: 40 bar, equivalente a 4 MPa. (Ref.: resistência à pressão)
