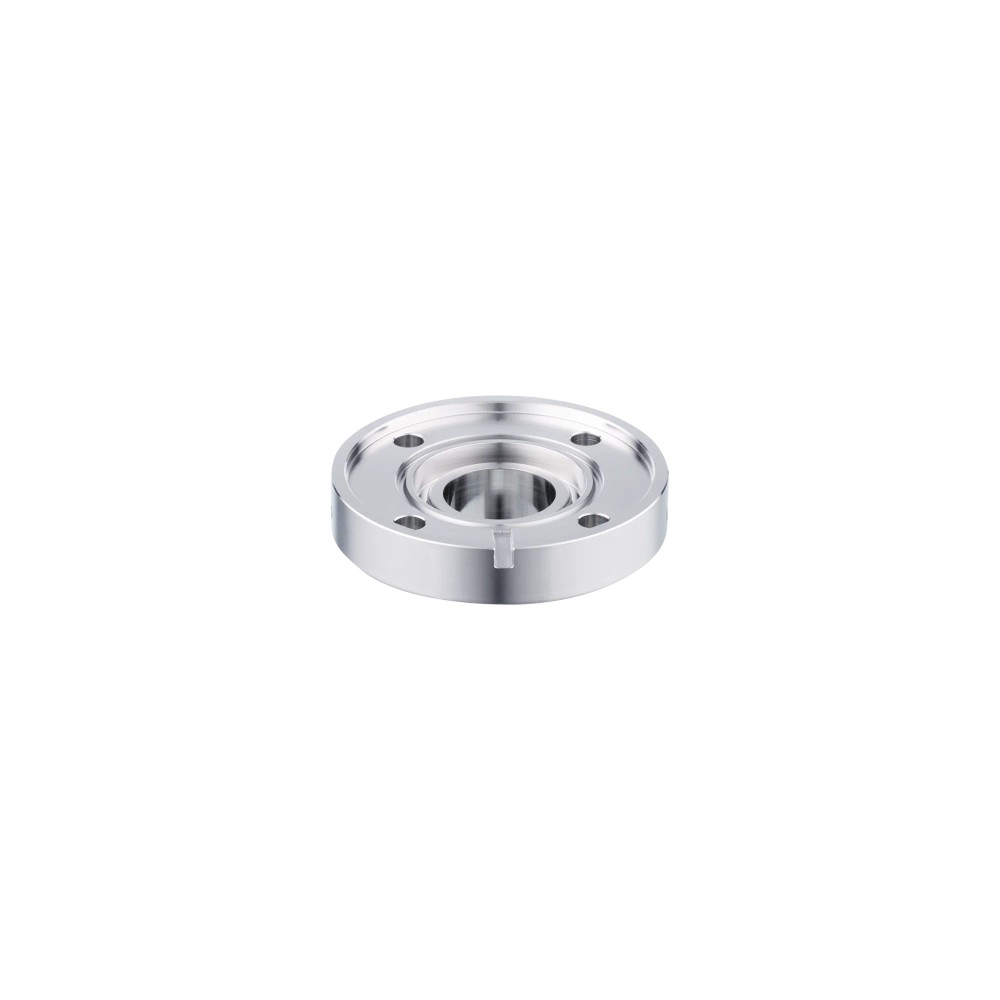

Adaptador para Soldagem IFM E40471

Pré-visualizar: E40471 IFM - Adaptador para Soldagem ifm EN10357 para Sensor de Vazão SMF DN25 Aço Inox 316L

E40471 IFM - Adaptador para Soldagem ifm EN10357 para Sensor de Vazão SMF DN25 Aço Inox 316L

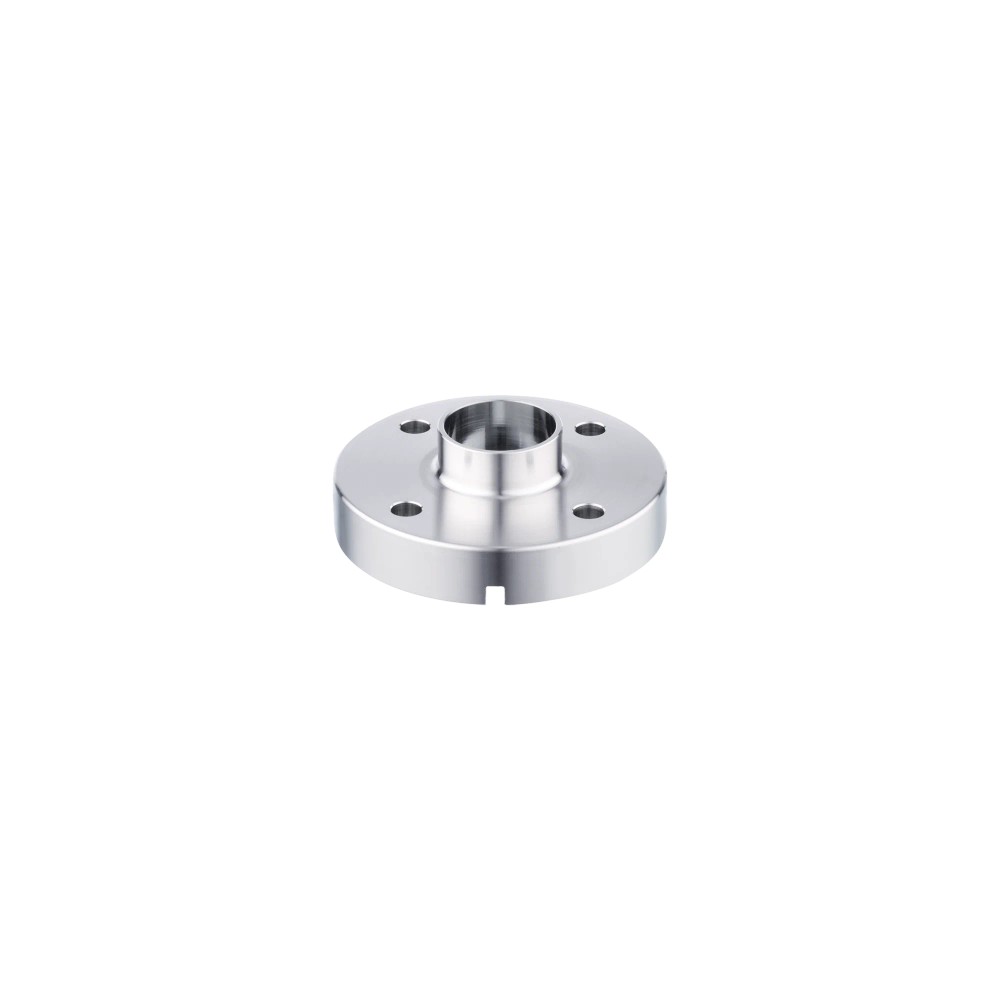

Imagem meramente ilustrativa

R$ 1.740,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40471
EAN: 4021179349789
NCM do produto: 90269090

Destaques do Produto Sensor compatível...mais

Fechar menu

Saiba mais sobre: "E40471 IFM - Adaptador para Soldagem ifm EN10357 para Sensor de Vazão SMF DN25 Aço Inox 316L"

Destaques do Produto

Sensor compatível

Sensor de vazão SMF

Conexão de processo

EN 10357 Série A (DIN)

Dimensão nominal

DN25 (1″)

Pressão máxima informada

16 bar

Material molhado

Aço inoxidável 1.4404 / 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40471 ifm — Adaptador para Soldagem EN 10357 Série A, DN25, para Sensor de Vazão SMF, Aço Inoxidável 316L

O E40471 é um adaptador para soldagem destinado à montagem de um sensor de vazão ifm SMF em uma conexão de processo DN25. Possui conexão de processo EN 10357 Série A e flange de dispositivo específica da ifm para o sensor. As especificações informadas incluem resistência à pressão de 16 bar e superfície em contato com o fluido em aço inoxidável 316L, com Ra < 0,4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40471
Tipo	Adaptador para soldagem
Sensor indicado	Sensor de vazão SMF
Conexão de processo	EN 10357 Série A (DIN), DN25 (1″)
Conexão do sensor	Flange de dispositivo específica da ifm
Material em contato com o fluido	1.4404 (aço inoxidável 316L)
Resistência à pressão	16 bar / 1,6 MPa
Rugosidade superficial	Ra < 0,4 µm
Dimensões	Ø 78 mm; comprimento 26,2 mm

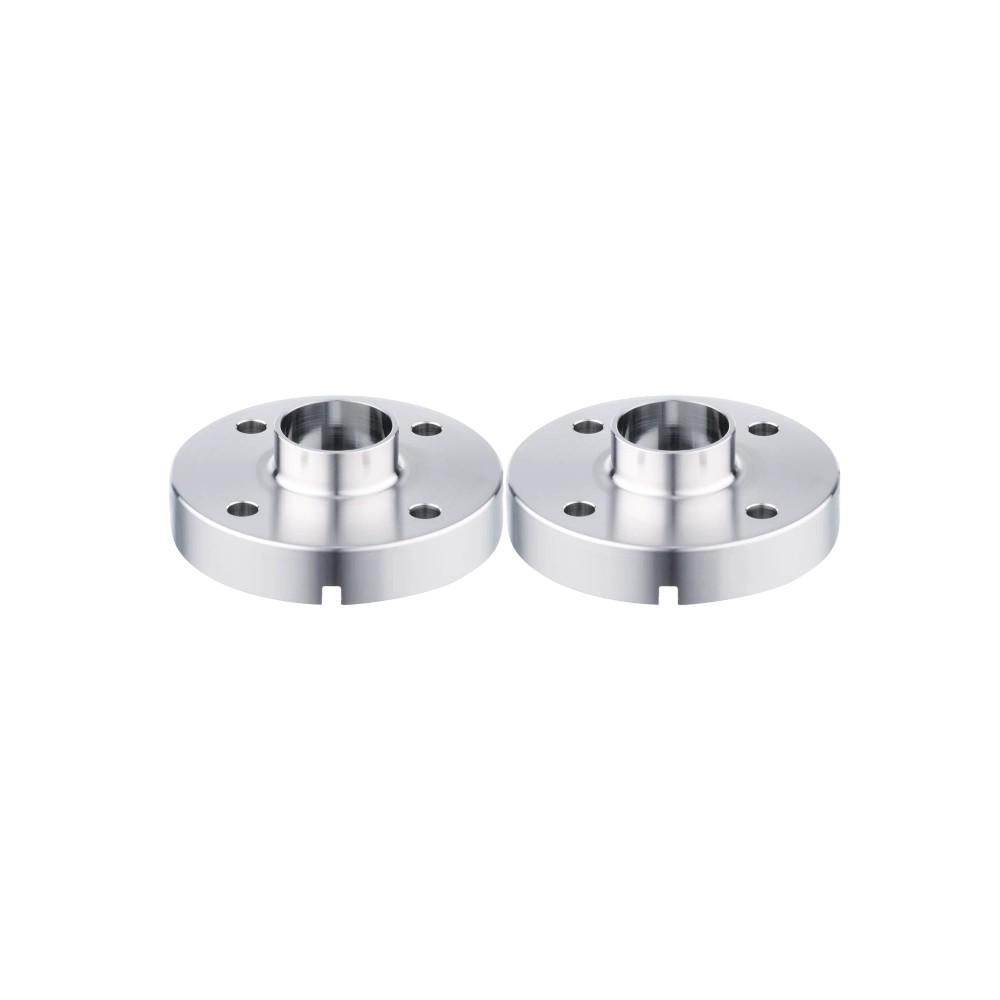

Quantidade informada na embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em conexão de processo soldada DN25 compatível com EN 10357 Série A.
Aplicações alimentícias, de bebidas e sistemas higiênicos, respeitando as condições do processo e a compatibilidade química do fluido.
Instalações em que a conexão específica do sensor ifm e o limite informado de 16 bar atendam ao projeto.

⚠ Considere outro se precisa de:

Não selecionar para sensores que não utilizem a flange de dispositivo específica da ifm indicada para este adaptador; a compatibilidade de outros modelos não está informada.
Não utilizar em tubulação cuja conexão não corresponda à configuração DN25 e EN 10357 Série A sem validação dimensional.
Não exceder 16 bar; confirmar também se o fluido é compatível com os materiais do produto.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem do sensor de vazão SMF em instalações da indústria alimentícia e de bebidas e em sistemas higiênicos, com conexão de processo DN25 EN 10357 Série A.
A ficha informa compatibilidade com tubulações padrão DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 e DIN 11850 Série 2; confirmar dimensões e montagem no projeto específico.
A operação é limitada à resistência à pressão informada de 16 bar. A compatibilidade química do fluido deve ser verificada antes do uso.
A adequação para outros fluidos ou condições não detalhadas é uma possibilidade a validar, não uma aplicação confirmada pela ficha.

COMO ESCOLHER

Antes de comprar o E40471 ifm — Adaptador para Soldagem EN 10357 Série A, DN25, para Sensor de Vazão SMF, Aço Inoxidável 316L, verifique estes pontos:

Escolha o E40471 quando

O conjunto utilizar um sensor de vazão SMF com flange de dispositivo específica da ifm, conexão de processo DN25 EN 10357 Série A e pressão de operação dentro do limite informado de 16 bar.

Verifique outra configuração quando

O sensor, a dimensão nominal ou o padrão de conexão de processo forem diferentes. Confirme as dimensões e a compatibilidade no datasheet do adaptador e do sensor antes de especificar.

Valide para o processo

A ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto. A classificação conforme a diretiva de equipamentos sob pressão depende da aplicação e deve ser determinada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Adaptador para soldagem EN 10357 Série A ifm E40471	Identificação do item conforme dados do anúncio.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
SKU e part number	E40471	Código de identificação do produto.
GTIN	4021179349789	Identificador comercial informado.
Categoria	Acessórios para sensores	Classificação do produto.
Quantidade na embalagem	2 peças	Quantidade indicada nos dados do produto.
Peso	1210 g	Peso informado para o produto.
NCM	9026.90.90	Classificação fiscal informada na ficha.

Aplicação e compatibilidade mecânica
Aplicação indicada	Indústria alimentícia e de bebidas; sistemas higiênicos	Contextos de uso descritos na ficha do produto.
Sensor compatível	Sensor de vazão SMF	Modelo indicado nos dados do produto; conexão do sensor por flange específica da ifm.
Conexão do sensor	Flange de dispositivo específica da ifm	Interface mecânica indicada; não representa uma conexão elétrica.
Conexão de processo	Adaptador para soldagem EN 10357 Série A (DIN)	Padrão de conexão informado.
Dimensão nominal	DN25 (1″)	Dimensão nominal indicada.
Tubulações padrão informadas	DIN EN 10357 Série A; DIN 11866 Série A; DIN 11850 Série 1; DIN 11850 Série 2	Padrões de tubulação indicados como adequados na ficha; validar o conjunto dimensional da instalação.

Materiais e superfície
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material informado para as partes em contato com o fluido; verificar compatibilidade química para cada aplicação.
Rugosidade superficial	Ra < 0,4 µm	Característica superficial informada para o produto.
Certificações e declarações	FDA; FCM CN; Hygienic Cleanable; 3-A; FCM JP; ADI-FREE	Aprovações e certificações listadas na ficha; consultar documentação do fabricante para escopo e condições aplicáveis.

Limites de operação
Resistência à pressão	16 bar / 1,6 MPa	Limite informado para o adaptador; não exceder esse valor.
Compatibilidade do fluido	Deve ser verificada para cada aplicação	Instrução de segurança fornecida na ficha.
Diretiva de equipamentos sob pressão	A classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não determina uma classificação única para todas as instalações.

Dados mecânicos e dimensionais
Formato do invólucro	Cilíndrico	Formato informado nos dados do produto.
Dimensões	Ø 78 mm; comprimento 26,2 mm	Dimensões nominais indicadas na ficha.
Material incluído	8 parafusos	Componentes informados como incluídos; a embalagem também é indicada como contendo 2 peças.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica ao adaptador: não são informadas conexão elétrica, alimentação ou interfaces de comunicação. A compatibilidade indicada é mecânica, com sensor de vazão SMF por flange de dispositivo específica da ifm.

Processo Adaptador para soldagem EN 10357 Série A (DIN), DN25 (1″). A ficha também indica adequação para tubulações padrão DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 e DIN 11850 Série 2. Verificar dimensões e condições de montagem do conjunto.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação de sensor de vazão SMF com flange de dispositivo específica da ifm em tubulação DN25 EN 10357 Série A	✓	Corresponde ao modelo de sensor e à conexão de processo informados para o produto.
Operação com pressão de processo até 16 bar	✓	A resistência à pressão informada é 16 bar; as condições completas de aplicação devem ser verificadas no datasheet.
Instalação com pressão superior a 16 bar	✗	Excede a resistência à pressão indicada para o adaptador.
Montagem em sensor sem a flange de dispositivo específica da ifm	✗	A conexão do sensor indicada é específica da ifm; não há confirmação de compatibilidade com outras interfaces.
Uso com fluido cuja compatibilidade com os materiais não foi verificada	✗	A ficha instrui verificar a compatibilidade entre o fluido e as substâncias do produto antes da aplicação.

INSTALAÇÃO

Como instalar o E40471 ifm — Adaptador para Soldagem EN 10357 Série A, DN25, para Sensor de Vazão SMF, Aço Inoxidável 316L

Confirme que o sensor é um SMF e que sua interface corresponde à flange de dispositivo específica da ifm indicada para o adaptador.
Verifique se a tubulação e a conexão de processo correspondem à configuração DN25 e ao padrão aplicável informado na ficha.
Confira as dimensões do adaptador no desenho dimensional antes de preparar a instalação.
Verifique a compatibilidade do fluido com os materiais do produto e confirme que a pressão de operação não excede 16 bar.
Realize a soldagem e a montagem conforme os procedimentos aplicáveis à tubulação e as instruções oficiais do fabricante; os parâmetros de soldagem não estão especificados nesta ficha.
Após a montagem, confira a fixação e a estanqueidade do conjunto conforme o procedimento da instalação, antes de colocá-lo em operação.

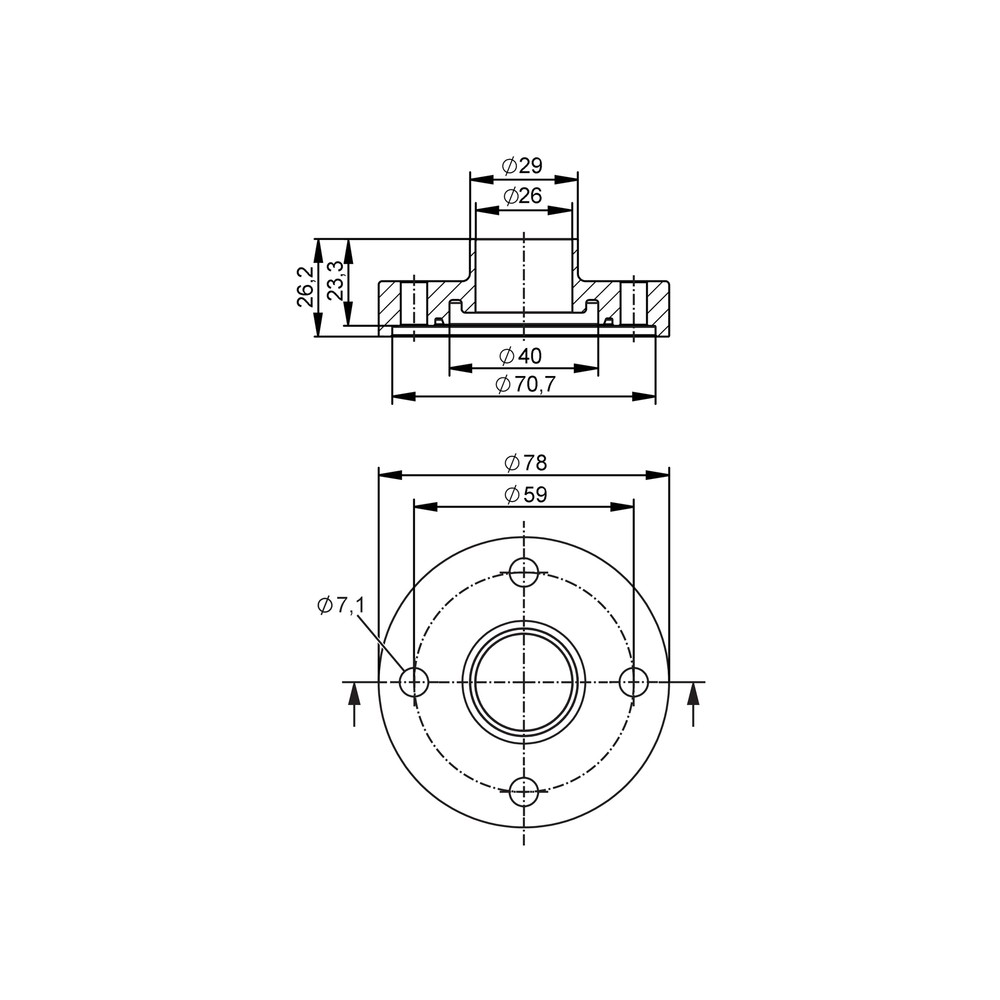

Desenho Dimensional

ACESSÓRIOS

8 parafusos (quantidade informada nos dados do produto).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se fixa corretamente ao adaptador.	Possível divergência entre a interface do sensor e a flange específica da ifm, ou montagem desalinhada.	Confirme o modelo SMF, a flange prevista e as dimensões da montagem no datasheet e no desenho dimensional.
Vazamento percebido após a instalação.	Possível falha na soldagem, na montagem ou na vedação do conjunto; a ficha não especifica um método de vedação.	Inspecione a união soldada e as interfaces montadas conforme o procedimento de instalação aplicável, com o sistema em condição segura.
Deformação ou falha durante a operação pressurizada.	Possível operação acima da resistência à pressão informada ou condição de aplicação não validada.	Compare a pressão de operação com o limite de 16 bar e verifique as condições de aplicação no datasheet.
Corrosão ou alteração das superfícies em contato com o fluido.	Possível incompatibilidade entre o fluido e os materiais do produto.	Verifique a composição do fluido e sua compatibilidade com o aço inoxidável 1.4404/316L junto à documentação técnica aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40471 — português (Datasheet) Desenho em escala E40471 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40471 e com qual sensor ele é usado?

É um adaptador para soldagem EN 10357 Série A destinado ao sensor de vazão SMF. A conexão do sensor é uma flange de dispositivo específica da ifm.

O que acompanha o produto?

Os dados do produto informam 2 peças por embalagem e 8 parafusos como material incluído. Confirme a configuração de fornecimento no datasheet ou com o fornecedor.

Esse adaptador serve para qualquer sensor de vazão?

Não há indicação de compatibilidade universal. A ficha especifica o sensor SMF e uma flange de dispositivo específica da ifm.

Posso usar o E40471 em uma tubulação que não seja DN25?

A dimensão nominal informada é DN25 (1″). Para outra dimensão, consulte a documentação do fabricante e confirme a compatibilidade dimensional antes da especificação.

O que verificar se o sensor não encaixa no adaptador?

Confira se o sensor é um SMF e se possui a flange de dispositivo específica da ifm prevista. Compare também as dimensões com o desenho dimensional antes de substituir componentes.

O que pode causar vazamento depois da instalação?

Uma possível causa é uma falha na soldagem ou na montagem da interface. Inspecione a união e siga o procedimento de instalação aplicável; a ficha não especifica método de vedação.

Escolho este adaptador ou compro peças avulsas?

A ficha indica embalagem com 2 peças e informa 8 parafusos incluídos, mas não detalha a distribuição dos parafusos por peça. Compare o conteúdo informado com a necessidade do projeto antes de escolher.

Como sei se este modelo é adequado para minha tubulação?

Confira a dimensão DN25 e o padrão de conexão. A ficha lista DIN EN 10357 Série A, DIN 11866 Série A, DIN 11850 Série 1 e DIN 11850 Série 2 como padrões de tubulação adequados.

Que cuidados devo ter na instalação?

Verifique a compatibilidade do fluido, a interface do sensor e o limite de pressão antes da montagem. Para soldagem e montagem, siga os procedimentos aplicáveis e a documentação do fabricante.

O adaptador pode operar acima de 16 bar?

A resistência à pressão informada é 16 bar. Não exceda esse limite; a classificação conforme a diretiva de equipamentos sob pressão depende da aplicação e deve ser avaliada pelo usuário ou operador.
