Adaptador para Soldagem IFM E40470

Pré-visualizar: E40470 IFM - Adaptador para Soldagem EN10357 para Sensor de Vazão SMF DN15 Aço Inox 316L

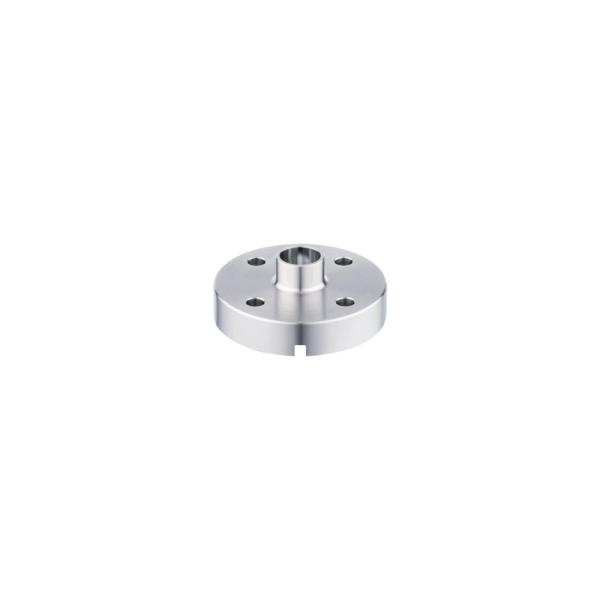

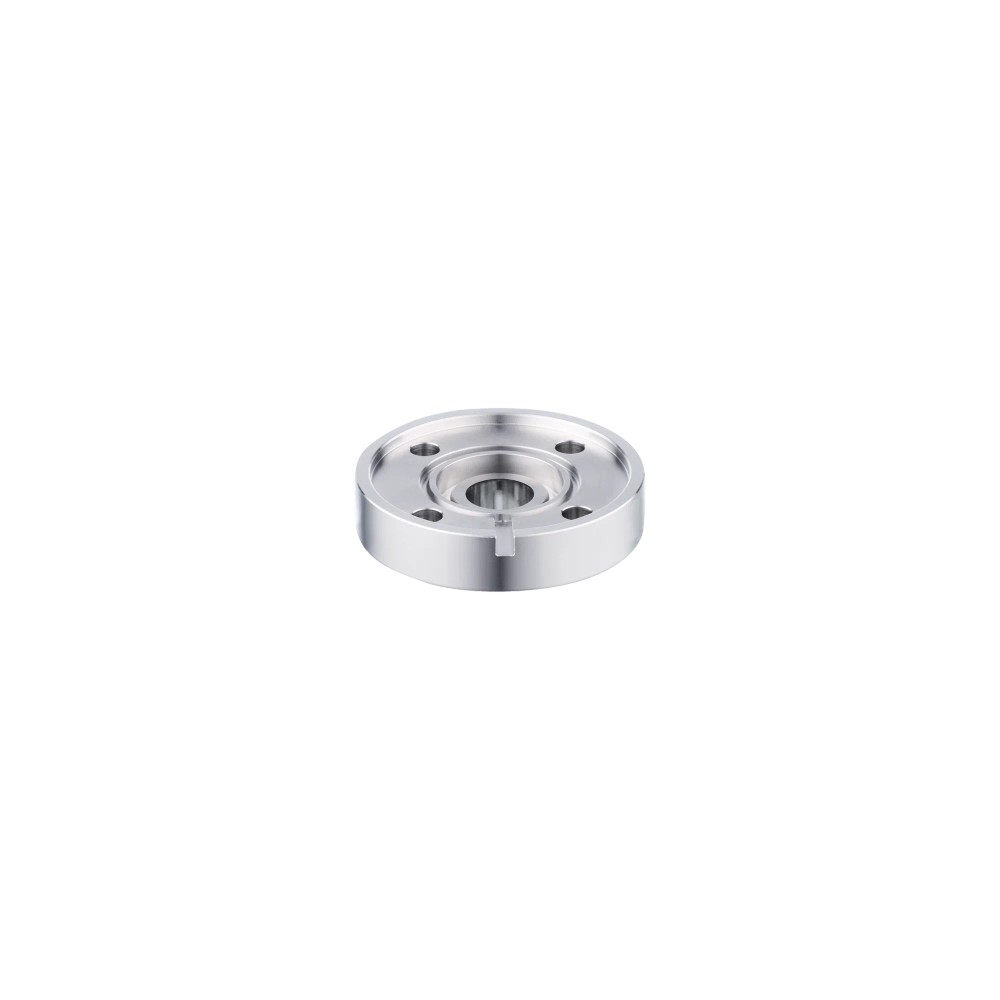

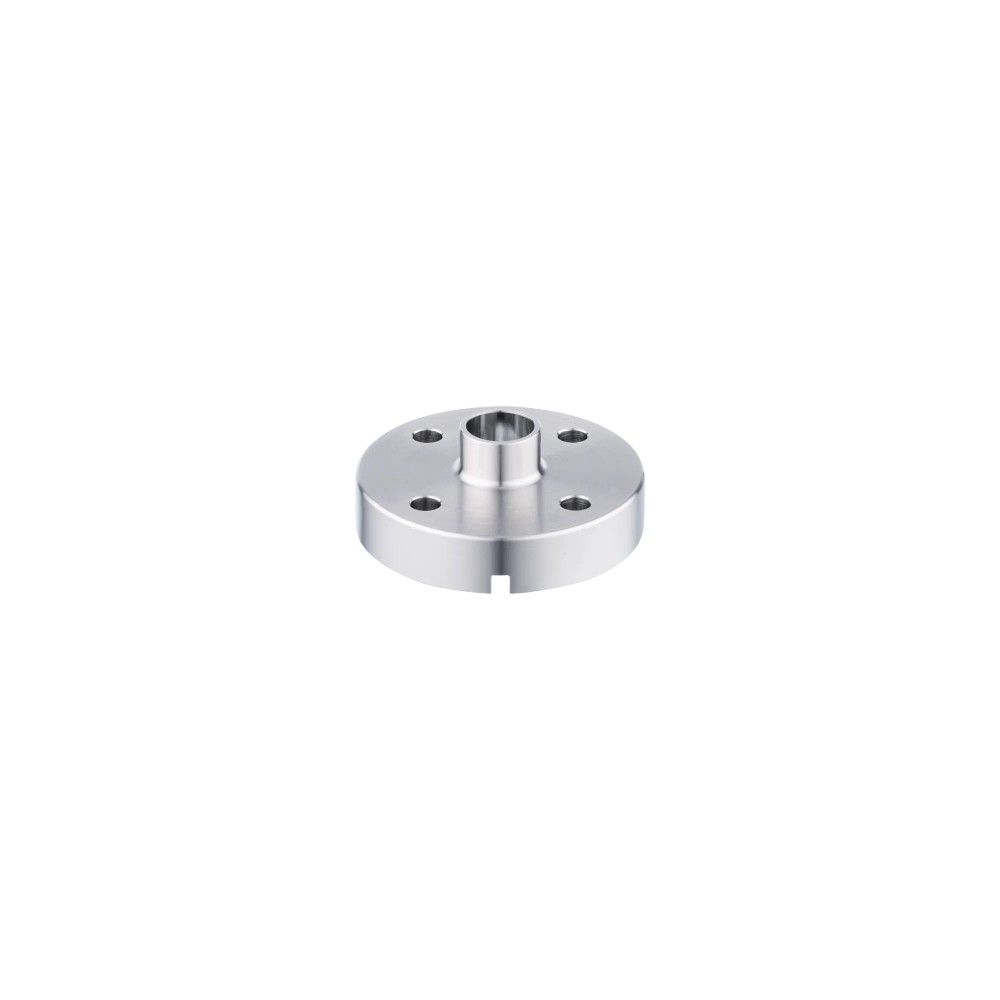

E40470 IFM - Adaptador para Soldagem EN10357 para Sensor de Vazão SMF DN15 Aço Inox 316L

Imagem meramente ilustrativa

R$ 1.590,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40470
EAN: 4021179349772
NCM do produto: 90269090

Destaques do Produto Modelo E40470...mais

Fechar menu

Saiba mais sobre: "E40470 IFM - Adaptador para Soldagem EN10357 para Sensor de Vazão SMF DN15 Aço Inox 316L"

Destaques do Produto

Modelo

E40470

Sensor

Sensor de vazão SMF

Diâmetro nominal

DN15 (1/2″)

Padrão de processo

EN10357 séries A

Pressão máxima informada

16 bar

Material em contato com o fluido

Aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40470 IFM — Adaptador para soldagem EN10357 séries A para sensor de vazão SMF DN15, aço inoxidável 316L

O IFM E40470 é um adaptador para soldagem destinado à conexão de um sensor de vazão SMF a uma tubulação compatível. Possui conexão de processo EN10357 séries A, dimensão nominal DN15 e partes em contato com o fluido em aço inoxidável 316L. Suporta pressão de até 16 bar e tem superfície de contato com rugosidade Ra < 0,4 µm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador para soldagem
Sensor compatível informado	Sensor de vazão SMF
Dimensão nominal	DN15 (1/2″)
Conexão de processo	EN10357 séries A (DIN)
Tubulações padrão indicadas	DIN EN 10357 séries A; DIN 11866 séries A; DIN 11850 séries 1 e 2
Material em contato com o fluido	1.4404 (aço inoxidável 316L)
Resistência à pressão	16 bar / 1,6 MPa
Dimensões	Ø 68 mm; comprimento 26,2 mm
Rugosidade da superfície em contato com substâncias	Ra < 0,4 µm
Certificações e características declaradas	FDA, 3-A, FCM CN, FCM JP, ADI-FREE; hygienic cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de vazão SMF em processo com conexão de soldagem EN10357 séries A e dimensão nominal DN15.
Aplicações em indústria alimentícia, indústria de bebidas e sistemas higiênicos, conforme aplicação declarada para o produto.
Instalações em que a pressão de operação não exceda 16 bar e os materiais em contato com o fluido sejam compatíveis com o processo.

⚠ Considere outro se precisa de:

Não selecionar para sensores diferentes do SMF sem confirmar a conexão mecânica com o fabricante.
Não selecionar para pressão acima de 16 bar.
Não assumir compatibilidade com tubulações ou dimensões nominais diferentes das indicadas; conferir a conexão e o padrão da linha antes da instalação.

APLICAÇÕES E USO

Aplicação declarada: conexão de sensores de vazão SMF em instalações da indústria alimentícia e de bebidas e em sistemas higiênicos, com conexão de processo EN10357 séries A e dimensão nominal DN15.
A aplicação deve respeitar a resistência à pressão informada de 16 bar e considerar a compatibilidade do fluido com o aço inoxidável 316L e os demais materiais do produto.
Possibilidade a confirmar: integração a tubulações identificadas na ficha pelos padrões DIN 11866 séries A e DIN 11850 séries 1 e 2. Confirme dimensões e adequação da montagem ao conjunto específico antes da instalação.

COMO ESCOLHER

Antes de comprar o E40470 IFM — Adaptador para soldagem EN10357 séries A para sensor de vazão SMF DN15, aço inoxidável 316L, verifique estes pontos:

Quando escolher o E40470

Escolha este adaptador quando o sensor for um SMF com flange de dispositivo específico da ifm e a conexão à tubulação requerida for EN10357 séries A, DN15. Verifique também se a pressão não ultrapassa 16 bar e se o aço inoxidável 316L é compatível com o fluido.

Quando avaliar outra configuração

Procure outra versão ou confirme a seleção com a ifm se o sensor não for SMF, se a dimensão nominal ou o padrão de tubulação forem diferentes, ou se a pressão prevista exceder 16 bar. A ficha não informa compatibilidade com outras conexões de sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM (ifm electronic)	Identificação do fabricante na ficha do produto.
Modelo / código	E40470	Código do adaptador.
GTIN	4021179349772	Identificador comercial informado.
Categoria	Acessórios de sensores / adaptadores de processo	Classificação do produto.

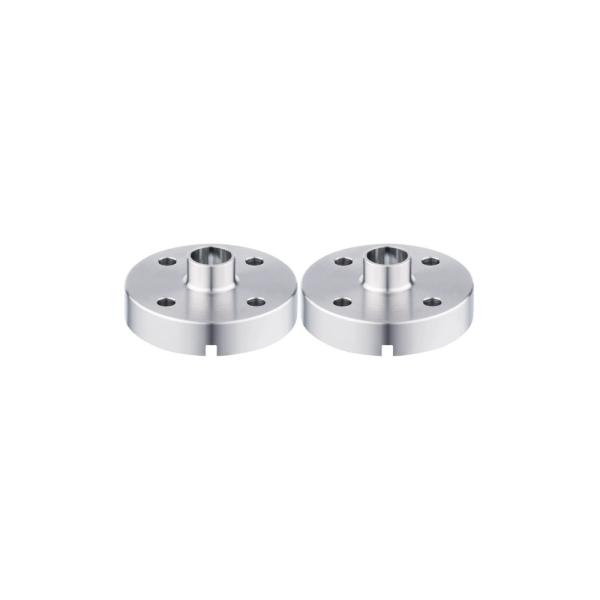

Quantidade por embalagem	2 peças	Quantidade declarada por embalagem.
Peso	1064 g	Peso informado no cadastro do produto.
NCM	9026.90.90	Classificação fiscal informada no cadastro.

Aplicação e compatibilidade mecânica
Aplicação declarada	Indústria alimentícia e de bebidas; sistemas higiênicos	Cenários indicados na ficha do produto.
Modelo de sensor	Sensor de vazão SMF	Modelo de sensor indicado para o adaptador.
Conexão do sensor	Flange de dispositivo específico da ifm	Interface mecânica do lado do sensor; não é uma conexão elétrica.
Conexão de processo	Adaptador para soldagem EN10357 séries A (DIN)	Tipo de conexão para integração à tubulação.
Dimensão nominal	DN15 (1/2″)	Dimensão nominal declarada.
Padrões de tubulação indicados	DIN EN 10357 séries A; DIN 11866 séries A; DIN 11850 séries 1; DIN 11850 séries 2	Padrões de tubulação relacionados na ficha para a conexão de processo.

Materiais e construção
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material declarado para as superfícies em contato com o fluido.
Rugosidade da superfície em contato com substâncias	Ra < 0,4 µm	Valor máximo de rugosidade informado para as superfícies em contato.
Formato do invólucro	Cilíndrico	Formato indicado no cadastro do produto.
Característica de limpeza	Hygienic cleanable	Característica declarada na ficha; a adequação deve ser avaliada para o processo específico.

Limites de operação
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado para o produto; não exceder este valor.
Compatibilidade química	Deve ser verificada para cada aplicação	A ficha de segurança orienta verificar a compatibilidade entre o fluido e as substâncias do produto.
Diretiva de equipamentos sob pressão	A classificação depende da aplicação e deve ser realizada pelo usuário / operador	A ficha não atribui uma classificação universal; a avaliação é específica da aplicação.

Dimensões
Dimensões	Ø 68 mm / L = 26,2 mm	Dimensões declaradas para o adaptador.

Aprovações e conformidade declaradas
Aprovações e certificações	FDA, 3-A, FCM CN, FCM JP, ADI-FREE	Relação de aprovações e certificações informada na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40470 é um adaptador mecânico para soldagem, sem conexão elétrica ou protocolo de comunicação especificado.

Processo Adaptador para soldagem EN10357 séries A (DIN), dimensão nominal DN15; compatível com padrões de tubulação indicados na ficha: DIN EN 10357 séries A, DIN 11866 séries A e DIN 11850 séries 1 e 2. A conexão do sensor é flange de dispositivo específico da ifm, para sensor de vazão SMF.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de vazão SMF com flange de dispositivo específico da ifm e tubulação DN15 compatível com os padrões listados	✓	A ficha indica o E40470 para sensor SMF, conexão de processo EN10357 séries A e DN15.
Instalação com pressão de operação de até 16 bar	✓	A resistência à pressão informada para o adaptador é 16 bar / 1,6 MPa.
Aplicação com pressão de operação superior a 16 bar	✗	A pressão excede o limite informado na ficha.
Conexão a um sensor diferente do SMF ou sem a flange específica da ifm	✗	A compatibilidade mecânica com outros sensores não está indicada; confirme com o fabricante antes da seleção.
Tubulação com dimensão ou padrão diferente dos especificados	✗	A ficha só relaciona DN15 e os padrões DIN EN 10357 séries A, DIN 11866 séries A e DIN 11850 séries 1 e 2; a compatibilidade com outras configurações não está estabelecida.

INSTALAÇÃO

Como instalar o E40470 IFM — Adaptador para soldagem EN10357 séries A para sensor de vazão SMF DN15, aço inoxidável 316L

Confirme que o sensor é um SMF e que a interface mecânica corresponde à flange específica da ifm indicada na ficha.
Confira a dimensão nominal DN15 e o padrão da tubulação; a ficha relaciona EN10357 séries A, DIN 11866 séries A e DIN 11850 séries 1 e 2.
Verifique que a pressão de operação não exceda 16 bar e avalie a compatibilidade do fluido com os materiais em contato.
Planeje a posição e a união soldada conforme o projeto da tubulação e os procedimentos de soldagem aplicáveis à instalação; a ficha não especifica parâmetros de soldagem.
Monte o sensor usando os oito parafusos informados como incluídos e siga as instruções do fabricante do sensor para a fixação.
Após a montagem, inspecione a união e confirme a vedação e a condição operacional do conjunto conforme os procedimentos da instalação.

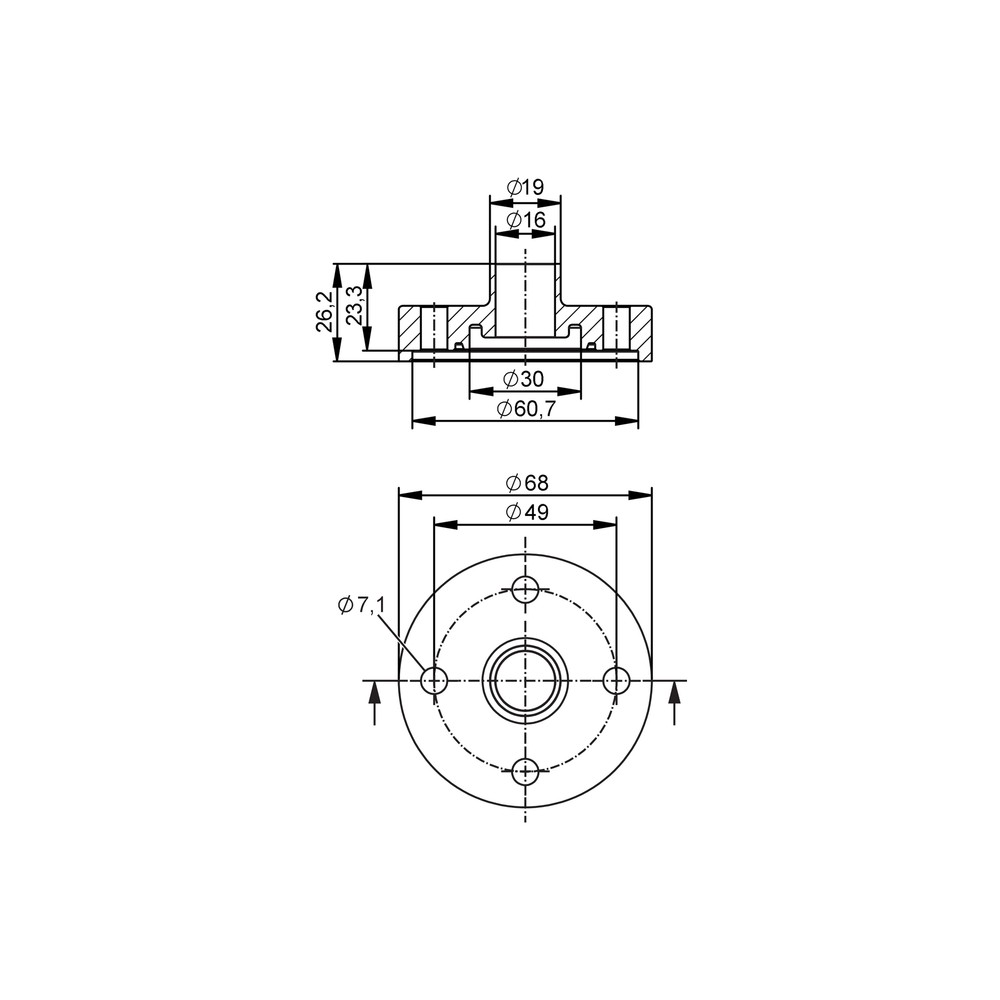

Desenho Dimensional

ACESSÓRIOS

8 parafusos (quantidade informada como material incluído)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não assenta ou não fixa corretamente no adaptador.	Possível incompatibilidade entre a flange do sensor e a conexão específica da ifm do adaptador, ou seleção de um sensor diferente do SMF.	Confira o modelo do sensor e compare sua interface mecânica com a especificação de conexão do E40470 antes de forçar a montagem.
A conexão à tubulação não corresponde durante a montagem.	Possível divergência de dimensão nominal ou de padrão da tubulação em relação a DN15 e aos padrões listados.	Verifique a identificação e as dimensões da tubulação e confirme se correspondem aos padrões e à dimensão nominal informados na ficha.
Há vazamento após a instalação.	Possível problema na união soldada, no assentamento ou na fixação do conjunto; a ficha não identifica uma causa específica de vazamento.	Inspecione a união e a montagem conforme o procedimento da instalação, com o sistema em condição segura, e confirme que os componentes correspondem à configuração especificada.
O adaptador apresenta sinais de ataque ou alteração após contato com o fluido.	Possível incompatibilidade química entre o fluido e os materiais do produto.	Verifique a compatibilidade do fluido com os materiais em contato antes da aplicação, conforme a instrução de segurança do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40470 (Datasheet) Desenho em escala IFM E40470 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o adaptador IFM E40470?

É um adaptador para soldagem que conecta um sensor de vazão SMF a uma tubulação com conexão EN10357 séries A. A dimensão nominal indicada é DN15.

Com quais sensores e conexões de tubulação ele é compatível?

A ficha indica sensor de vazão SMF com flange de dispositivo específico da ifm e conexão de processo DN15 EN10357 séries A. Também lista tubulações DIN 11866 séries A e DIN 11850 séries 1 e 2.

O que acompanha o produto?

A ficha informa oito parafusos como material incluído e duas peças por embalagem. Confirme a composição da unidade de fornecimento no pedido.

Posso usar o E40470 em uma linha com pressão acima de 16 bar?

Não com base na especificação disponível: a resistência à pressão informada é 16 bar / 1,6 MPa. Para uma pressão superior, selecione uma configuração cujo limite seja confirmado pelo fabricante.

Ele serve para um sensor de vazão que não seja SMF?

A ficha indica o adaptador para sensor de vazão SMF e não confirma compatibilidade com outros modelos. Verifique a interface mecânica com a ifm antes de selecionar para outro sensor.

O sensor não encaixa no adaptador: o que devo conferir antes de trocar a peça?

Confirme primeiro se o sensor é SMF e se possui a flange de dispositivo específica da ifm indicada para o E40470. Verifique também se a montagem e os parafusos estão corretos, sem forçar a interface.

A conexão da tubulação está vazando; o adaptador pode estar errado?

Pode haver divergência de dimensão ou padrão, ou uma falha na união e na montagem. Confira se a linha corresponde a DN15 e aos padrões listados e inspecione a união conforme o procedimento da instalação.

Devo comprar este adaptador ou procurar uma versão para outra tubulação?

Escolha o E40470 quando a aplicação exigir DN15 e conexão de soldagem EN10357 séries A, com sensor SMF compatível. Para outra dimensão ou padrão, confirme uma versão correspondente com o fabricante.

Que cuidados devo ter ao instalar o E40470?

Confirme a compatibilidade mecânica, o padrão e a dimensão da tubulação, a pressão de operação e a compatibilidade química do fluido. A ficha não especifica parâmetros de soldagem; siga o procedimento aplicável à instalação.

O aço inoxidável 316L garante compatibilidade com qualquer fluido?

Não. A ficha orienta verificar a compatibilidade entre o fluido e os materiais do produto em cada aplicação, mesmo com as partes em contato com o fluido especificadas como aço inoxidável 316L.

GLOSSÁRIO TÉCNICO

EN10357 séries A

Padrão de conexão de tubulação indicado para a conexão de processo soldável do adaptador. (Ref.: conexão de processo EN10357 séries A)

DN15

Dimensão nominal da conexão de processo, também indicada na ficha como 1/2″. (Ref.: dimensão nominal DN15)

Aço inoxidável 316L

Material especificado para as superfícies em contato com o fluido, identificado também como 1.4404. (Ref.: materiais em contato com o fluido)

Parâmetro de rugosidade média da superfície; a ficha informa Ra < 0,4 µm para as superfícies em contato com substâncias. (Ref.: rugosidade da superfície)

Resistência à pressão

Limite de pressão informado para o adaptador, que deve ser considerado na seleção e operação. (Ref.: 16 bar / 1,6 MPa)
