Adaptador de Anel Progressivo IFM E40267

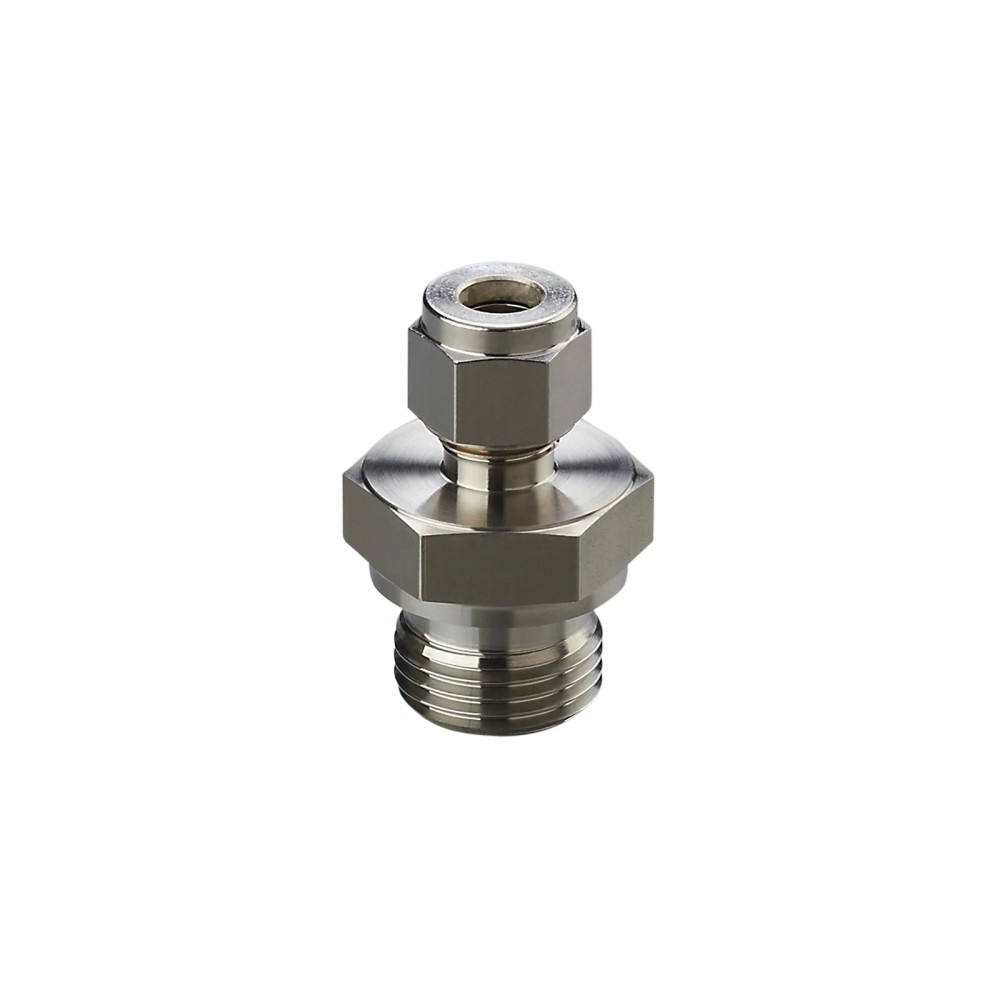

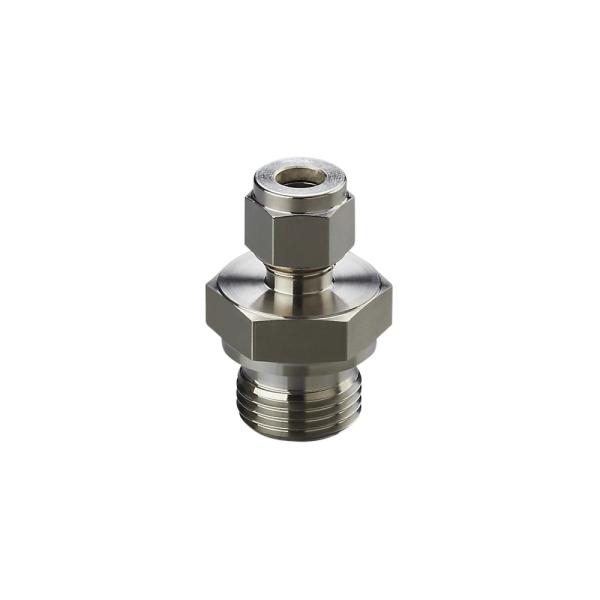

Pré-visualizar: E40267 IFM - Adaptador de Anel Progressivo IFM Conexão de Sensor G 1/2 para 8mm Aço Inox 316L

E40267 IFM - Adaptador de Anel Progressivo IFM Conexão de Sensor G 1/2 para 8mm Aço Inox 316L

Imagem meramente ilustrativa

R$ 395,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40267
EAN: 4021179296007
NCM do produto: 73269090

Destaques do Produto Tipo de montagem...mais

Fechar menu

Saiba mais sobre: "E40267 IFM - Adaptador de Anel Progressivo IFM Conexão de Sensor G 1/2 para 8mm Aço Inox 316L"

Destaques do Produto

Tipo de montagem

Adaptador de anel progressivo

Diâmetro do sensor

8 mm

Rosca de processo

G 1/2

Material

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Anel Progressivo IFM E40267, G 1/2 para Sensor de 8 mm, Aço Inoxidável 316L

O E40267 é um adaptador de anel progressivo robusto, desenvolvido para fixação segura de sensores de 8 mm em conexões roscadas G 1/2. Construído em aço inoxidável 316L, oferece alta resistência à corrosão e suporta pressões de até 50 bar. É a solução ideal para garantir vedação estanque em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Código do Produto	E40267
Material	Aço inoxidável 1.4404 (316L)
Conexão do Sensor	8 mm
Conexão de Processo	G 1/2
Resistência à pressão	50 bar
Certificações	ACS, KTW, Reg31
Torque de aperto	100 Nm
Marca	IFM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores indutivos de 8 mm
Sistemas de tubulação com porta de conexão G 1/2
Ambientes industriais que requerem resistência à corrosão (Aço 316L)

⚠ Considere outro se precisa de:

Sensores com diâmetro diferente de 8 mm
Conexões de processo que não sejam G 1/2
Aplicações que excedam 50 bar de pressão nominal

APLICAÇÕES E USO

Fixação de sensores indutivos ou de temperatura em processos hidráulicos ou pneumáticos.
Montagem de sensores em tubulações com rosca G 1/2.
Ambientes com requisitos sanitários ou alta corrosividade devido ao material 316L.
Sistemas de água potável, conforme as certificações ACS/KTW.

COMO ESCOLHER

Antes de comprar o Adaptador de Anel Progressivo IFM E40267, G 1/2 para Sensor de 8 mm, Aço Inoxidável 316L, verifique estes pontos:

Quando utilizar o E40267

Utilize este adaptador quando precisar fixar um sensor de 8 mm em uma entrada G 1/2 sob pressões de até 50 bar e em ambientes onde o aço 316L é exigido pela norma de corrosão.

Quando buscar outra alternativa

Busque outra solução caso a pressão de operação exceda 50 bar, se o diâmetro do sensor for diferente de 8 mm ou se a conexão de processo não for o padrão G 1/2.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	1.4404 (aço inoxidável / 316L)	Material resistente à corrosão para aplicações industriais agressivas.
Conexão de processo	G 1/2	Padrão de rosca externa para montagem em tanques ou tubulações.
Conexão do sensor	Ø 8 mm	Diâmetro interno de acomodação para a haste do sensor.
Resistência à pressão	50 bar	Limite de operação sob pressão estática do processo.
Máx. torque de aperto	100 Nm	Torque máximo permitido para evitar falha no componente.

Certificações e Logística
Certificações	ACS, KTW, Reg31	Homologações que permitem o uso em contato com água potável.
Peso	93.5 g	Peso líquido do componente para cálculo de carga em montagens.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente puramente mecânico)

Processo Conexão roscada G 1/2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores de 8 mm de diâmetro	✓	O adaptador é projetado especificamente para acomodar este diâmetro de haste.
Conexão roscada G 1/2	✓	A rosca externa do adaptador é compatível com o padrão G 1/2.
Pressão de processo > 50 bar	✗	Excede a resistência mecânica especificada pelo fabricante.

INSTALAÇÃO

Como instalar o Adaptador de Anel Progressivo IFM E40267, G 1/2 para Sensor de 8 mm, Aço Inoxidável 316L

Limpe a rosca da conexão de processo no equipamento.
Insira o sensor de 8 mm através do corpo do adaptador.
Posicione o adaptador na rosca G 1/2 do ponto de instalação.
Rosqueie manualmente o adaptador até sentir resistência.
Utilize uma chave adequada para apertar até o limite de 100 Nm.
Verifique a integridade da vedação durante o primeiro ciclo de pressurização.

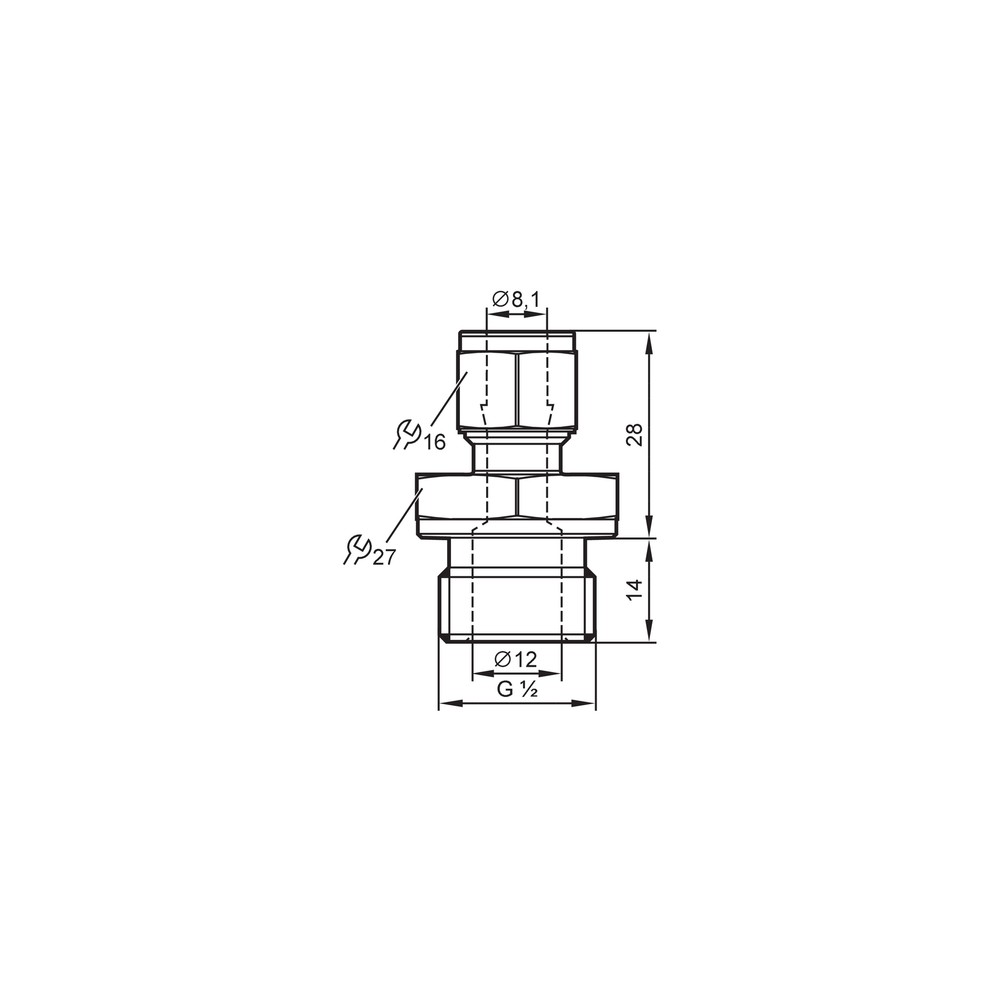

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de fluido na vedação do sensor.	Aperto abaixo do torque especificado (100 Nm).	Verifique com torquímetro se o aperto está conforme manual.
Dificuldade de rosqueamento ou travamento incorreto.	Contaminação ou sujeira nas roscas.	Limpe as roscas e verifique se não há detritos ou deformações.
Sensor frouxo ou anel progressivo não veda corretamente.	Uso de sensor com diâmetro fora da tolerância de 8 mm.	Mensure o diâmetro da haste do sensor utilizando um paquímetro.
Vazamento persistente apesar do torque correto.	Degradação do vedante por fluido incompatível.	Consulte a tabela de compatibilidade química do material 316L com o fluido do processo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados técnicos (PDF) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador E40267 e para que serve?

O E40267 é um adaptador de anel progressivo projetado para fixar sensores de Ø 8 mm em conexões de processo roscadas G 1/2, garantindo vedação e ajuste mecânico.

Quais são as principais características técnicas deste produto?

Este adaptador é fabricado em aço inoxidável 1.4404 (316L) e suporta pressões de até 50 bar.

O produto pode ser usado com sensores de tamanhos diferentes?

Ele não é adequado para aplicações com diâmetros de sensor diferentes de 8 mm ou conexões de processo que não utilizem a rosca G 1/2 padrão.

Existe alguma restrição de uso para este adaptador?

Não, este adaptador foi desenvolvido exclusivamente para sensores de 8 mm; tentar utilizá-lo em outros diâmetros comprometerá a vedação e a segurança da fixação.

O que fazer em caso de vazamento na instalação?

Se houver vazamento na conexão de processo, verifique primeiro se o torque de aperto de 100 Nm foi respeitado e se há danos nos anéis de vedação.

Como diagnosticar falhas na montagem do sensor?

A falha de fixação do sensor pode ser causada por aperto insuficiente ou contaminação na rosca; realize uma inspeção visual e aplique o torque correto especificado.

Este adaptador é melhor que abraçadeiras convencionais?

Este adaptador é um componente de montagem mecânica, enquanto outras opções como braçadeiras seriam alternativas para montagens externas sem rosca; o E40267 é superior para ambientes que exigem estanqueidade.

Devo escolher a versão em aço inox ou existe alternativa?

A escolha entre este modelo de aço inox 316L e versões em latão depende da corrosividade do ambiente; o 316L é recomendado para ambientes agressivos ou higiênicos.

Quais cuidados devo ter ao instalar?

Certifique-se de alinhar o sensor corretamente antes do aperto final e não exceder o torque máximo de 100 Nm para evitar deformações permanentes.

Este componente possui aprovações para uso industrial?

O produto possui certificações ACS, KTW e Reg31, sendo compatível com aplicações que exigem conformidade em sistemas de água potável.

GLOSSÁRIO TÉCNICO

Anel progressivo

Sistema de vedação e fixação que deforma o anel contra o tubo ou sensor para garantir hermeticidade. (Ref.: Adaptador de anel progressivo)

Aço 316L

Aço inoxidável de baixo teor de carbono com alta resistência à corrosão, ideal para ambientes químicos ou alimentícios. (Ref.: Material 1.4404)

G 1/2

Padrão de rosca cilíndrica de polegada para conexões de tubulação e instrumentação. (Ref.: Conexão de processo)

Torque de aperto

Força aplicada na rosca para garantir a vedação correta e evitar vibrações; no caso do E40267, o limite é 100 Nm. (Ref.: Máx. torque de aperto)

Pressão nominal

Pressão máxima de operação que o componente pode suportar com segurança, aqui definida como 50 bar. (Ref.: Resistência à pressão)
