Adaptador de Anel Progressivo ifm E40259 G 1/4

Pré-visualizar: E40259 IFM - Adaptador de Anel Progressivo ifm Conexão de Sensor 8mm Rosca G 1/4 Aço Inox 316L

E40259 IFM - Adaptador de Anel Progressivo ifm Conexão de Sensor 8mm Rosca G 1/4 Aço Inox 316L

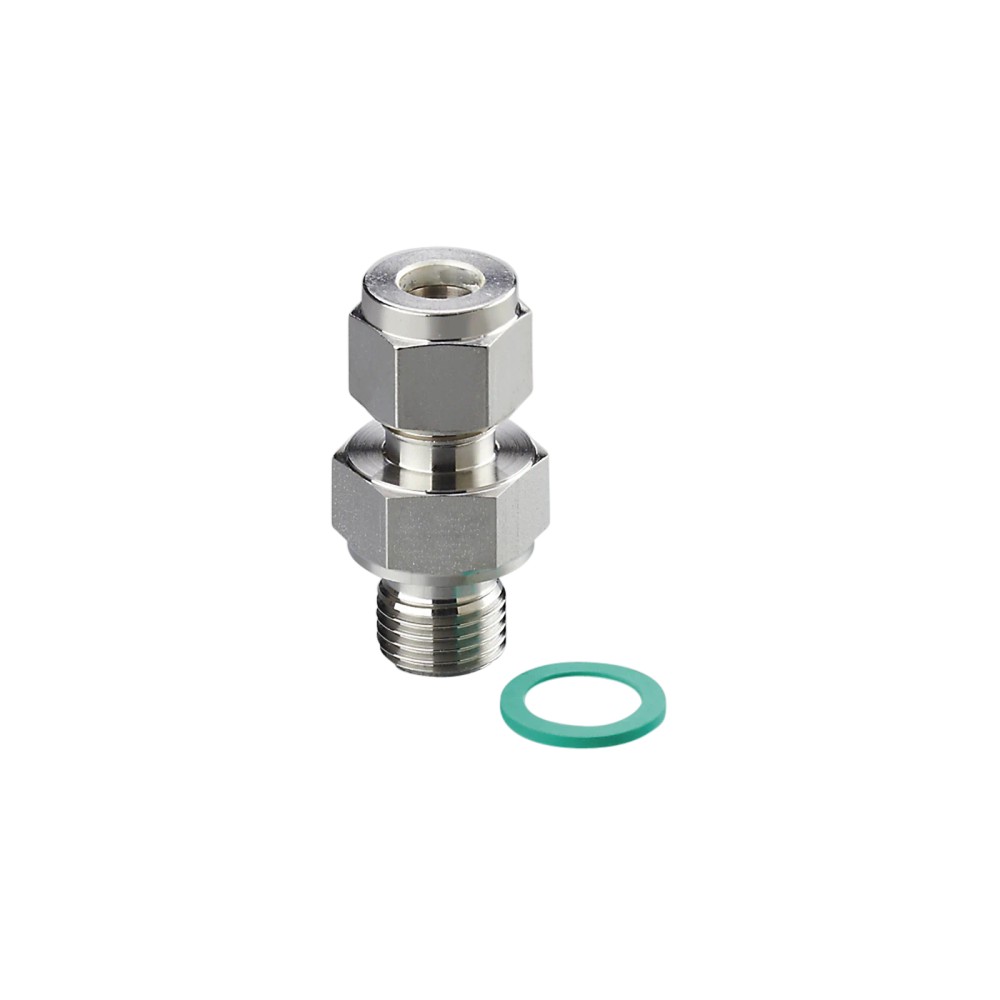

Imagem meramente ilustrativa

R$ 305,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40259
EAN: 4021179293518
NCM do produto: 90269090

Destaques do Produto Diâmetro de conexão do sensor...mais

Fechar menu

Saiba mais sobre: "E40259 IFM - Adaptador de Anel Progressivo ifm Conexão de Sensor 8mm Rosca G 1/4 Aço Inox 316L"

Destaques do Produto

Diâmetro de conexão do sensor

Ø 8 mm

Rosca de processo

G 1/4

Material do corpo

Aço inoxidável 1.4404 (316L)

Vedação

FKM

Resistência à pressão especificada

50 bar / 5 MPa

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de anel progressivo ifm E40259 – conexão de sensor Ø 8 mm, rosca de processo G 1/4, aço inoxidável 316L

O ifm E40259 é um adaptador de anel progressivo para conectar um sensor com diâmetro de 8 mm a uma conexão de processo G 1/4. Seu corpo é de aço inoxidável 1.4404 (316L), com anel de vedação em FKM. A resistência à pressão especificada é de 50 bar; a compatibilidade do fluido com os materiais deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de anel progressivo
Conexão do sensor	Ø 8 mm
Conexão de processo	G 1/4
Material do corpo	Aço inoxidável 1.4404 (316L)
Material do anel de vedação	FKM
Resistência à pressão	50 bar / 5 MPa
Peso	50 g
Quantidade por embalagem	1 peça
Código do fabricante / SKU	E40259
GTIN	4021179293518

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que a conexão do sensor seja Ø 8 mm e a conexão de processo necessária seja G 1/4.
Aplicações em que os materiais do adaptador e da vedação sejam compatíveis com o fluido e em que a pressão de operação respeite o limite especificado de 50 bar.

⚠ Considere outro se precisa de:

Não selecionar quando o sensor exigir diâmetro de conexão diferente de Ø 8 mm ou quando a instalação exigir uma conexão de processo diferente de G 1/4.
Não utilizar sem verificar a compatibilidade química do fluido com o aço inoxidável 1.4404 (316L) e com a vedação FKM.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: adaptação mecânica entre um sensor com conexão Ø 8 mm e uma conexão de processo G 1/4.
Possibilidade de uso em montagem pressurizada dentro do limite especificado de 50 bar, desde que as condições de operação e a compatibilidade do fluido com aço inoxidável 1.4404 e FKM sejam confirmadas.
A ficha não especifica fluidos, temperaturas, protocolos ou modelos de sensores compatíveis; confirme esses requisitos no datasheet ou com o fabricante antes da instalação.

COMO ESCOLHER

Antes de comprar o Adaptador de anel progressivo ifm E40259 – conexão de sensor Ø 8 mm, rosca de processo G 1/4, aço inoxidável 316L, verifique estes pontos:

Escolha o E40259 quando

A montagem exigir conexão de sensor Ø 8 mm, rosca de processo G 1/4 e a resistência à pressão especificada de 50 bar for adequada à aplicação. Confirme também a compatibilidade do fluido com o corpo em 1.4404 (316L) e o anel de vedação FKM.

Procure outra configuração quando

O diâmetro do sensor ou a conexão de processo não corresponderem às dimensões deste adaptador. Se a pressão necessária exceder 50 bar ou a compatibilidade dos materiais não estiver confirmada, consulte o datasheet ou o fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Identificação do fabricante informada na ficha.
Código do fabricante / artigo / SKU	E40259	Código de identificação do produto.
GTIN	4021179293518	Identificador comercial informado na ficha.
Tipo de produto	Adaptador de anel progressivo	Classificação do componente.
Quantidade por embalagem	1 peça	Unidade de fornecimento informada no cadastro.
Peso	50 g	Peso informado no cadastro do produto.
NCM	9026.90.90	Classificação fiscal indicada no cadastro.

Conexões mecânicas
Conexão do sensor	Ø 8 mm	Diâmetro de conexão informado para o sensor.
Conexão de processo	G 1/4	Rosca de processo indicada para a instalação.
Montagem	Adaptador de anel progressivo	Tipo de montagem informado na ficha.

Materiais e vedação
Material do corpo	1.4404 (aço inoxidável / 316L)	Material especificado para o corpo.
Material do anel de vedação	FKM	Material da vedação informado na ficha.
Material incluído	Anel de vedação	Componente indicado como incluído no cadastro; confirme o conteúdo da embalagem na documentação do fabricante.

Limites e condições de aplicação
Resistência à pressão	50 bar / 5 MPa	Valor de resistência à pressão indicado na ficha; avalie as condições reais da aplicação.
Compatibilidade com o fluido	Deve ser verificada para todas as aplicações	Instrução de segurança do fabricante: verificar compatibilidade entre fluido e substâncias do produto.
Diretiva de equipamentos sob pressão	A possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador	Observação indicada na ficha; não constitui classificação universal do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: o E40259 é um adaptador mecânico de processo. A ficha informa conexão mecânica para sensor Ø 8 mm, mas não especifica ligação elétrica, protocolo ou pinagem.

Processo Conexão de processo com rosca G 1/4; conexão do sensor Ø 8 mm. Corpo em aço inoxidável 1.4404 (316L), vedação FKM e resistência à pressão especificada de 50 bar / 5 MPa. Verifique a compatibilidade do fluido com os materiais para cada aplicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem com sensor de conexão Ø 8 mm e processo G 1/4	✓	As duas dimensões correspondem às conexões especificadas para o E40259.
Instalação que exige diâmetro de sensor diferente de Ø 8 mm ou rosca de processo diferente de G 1/4	✗	A conexão informada para o produto não corresponde à dimensão exigida.
Aplicação com pressão de operação dentro do limite especificado de 50 bar	✓	A ficha especifica resistência à pressão de 50 bar / 5 MPa; confirme as condições reais de operação.
Aplicação com fluido cuja compatibilidade com FKM ou aço inoxidável 1.4404 não foi confirmada	✗	A ficha determina que a compatibilidade entre o fluido e as substâncias do produto deve ser verificada em todas as aplicações.
Seleção por protocolo de comunicação ou conexão elétrica	✗	O E40259 é um adaptador mecânico; a ficha não informa protocolos, pinagem nem interface elétrica.

INSTALAÇÃO

Como instalar o Adaptador de anel progressivo ifm E40259 – conexão de sensor Ø 8 mm, rosca de processo G 1/4, aço inoxidável 316L

Confirme que a conexão do sensor é Ø 8 mm e que a conexão de processo requerida é G 1/4.
Verifique no datasheet as dimensões e os requisitos de montagem aplicáveis à instalação.
Confirme a compatibilidade do fluido com o aço inoxidável 1.4404 (316L) e com o anel de vedação FKM.
Inspecione o adaptador e o anel de vedação antes de montar; não use componentes com danos visíveis.
Instale o adaptador alinhado às conexões correspondentes, sem forçar ou cruzar a rosca.
Após a montagem, verifique a vedação e confirme que a pressão de operação não excede 50 bar.

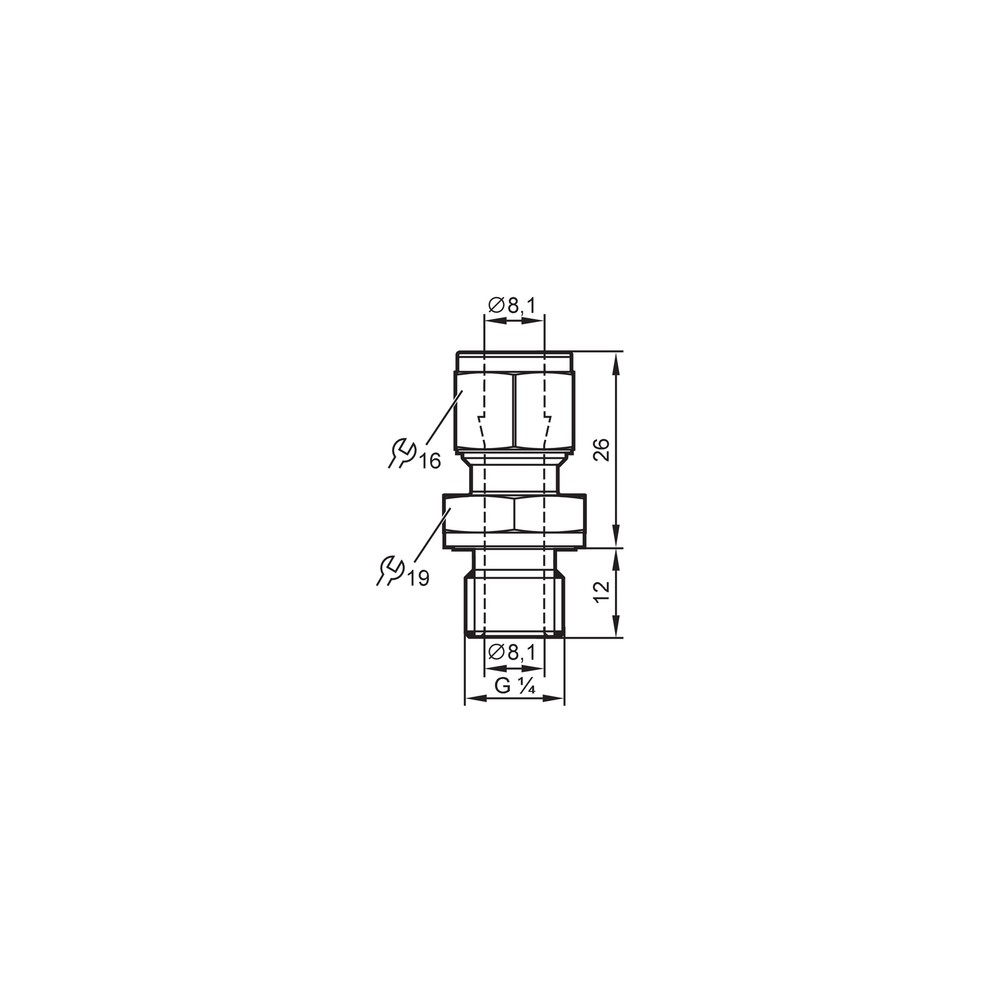

Desenho Dimensional

ACESSÓRIOS

Anel de vedação FKM

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	Anel de vedação ausente, danificado ou incompatível com o fluido; também pode haver montagem desalinhada.	Despressurize o conjunto e confira a presença e o estado do anel, o alinhamento das conexões e a compatibilidade química dos materiais.
O adaptador não encaixa no sensor.	O diâmetro da conexão do sensor pode ser diferente de Ø 8 mm.	Meça ou confirme a especificação da conexão do sensor e compare com o diâmetro informado para o E40259.
A conexão não acopla ao processo.	A rosca de processo requerida pode não corresponder a G 1/4.	Confirme a especificação da conexão do equipamento e compare com a rosca G 1/4 do adaptador antes de remontar.
Vazamento ou falha observada durante a operação pressurizada.	A pressão pode exceder o limite especificado ou as condições do fluido podem afetar os materiais de vedação e do corpo.	Verifique a pressão real de operação em relação ao limite de 50 bar e valide a compatibilidade do fluido com aço inoxidável 1.4404 e FKM.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do ifm E40259 (Datasheet) Desenho em escala do E40259 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E40259 e com quais conexões ele trabalha?

É um adaptador de anel progressivo para conexão de sensor Ø 8 mm e conexão de processo G 1/4. A ficha especifica corpo em aço inoxidável 1.4404 (316L) e vedação FKM.

O que acompanha o produto?

O cadastro informa um anel de vedação como material incluído e uma peça por embalagem. Consulte o datasheet ou o fornecedor para confirmar o conteúdo da embalagem da unidade comercializada.

Este adaptador serve para qualquer fluido?

A ficha não indica compatibilidade universal com fluidos. É necessário verificar a compatibilidade do fluido com o aço inoxidável 1.4404 e com a vedação FKM para cada aplicação.

Posso usar o E40259 com uma conexão de processo diferente de G 1/4?

A conexão de processo informada é G 1/4. Se a instalação exigir outra rosca, a ficha não confirma compatibilidade mecânica.

O que verificar se houver vazamento depois da instalação?

Verifique se o anel de vedação está presente e sem danos, se as conexões estão alinhadas e se os materiais são compatíveis com o fluido. Confira também se a pressão está dentro do limite especificado.

O que pode causar dificuldade para conectar o adaptador ao sensor?

Uma causa possível é o diâmetro da conexão do sensor não ser Ø 8 mm. Confirme a dimensão do sensor antes de substituir o adaptador.

Devo comprar este adaptador ou procurar outra conexão?

Escolha o E40259 quando as conexões necessárias forem Ø 8 mm no lado do sensor e G 1/4 no lado do processo. Se alguma dimensão for diferente, selecione uma configuração correspondente às conexões exigidas.

O E40259 pode ser usado em uma aplicação acima de 50 bar?

A resistência à pressão especificada é 50 bar / 5 MPa. A ficha não indica adequação para pressão superior a esse valor.

Como evitar danos na instalação?

Confirme as dimensões das conexões, inspecione o anel de vedação e instale as partes alinhadas, sem forçar ou cruzar a rosca. Consulte o desenho em escala e o datasheet para os detalhes de montagem.

O adaptador tem ligação elétrica ou protocolo de comunicação?

A ficha identifica o E40259 como adaptador mecânico e não informa ligação elétrica, pinagem ou protocolo de comunicação. Verifique separadamente os dados elétricos do sensor utilizado.

GLOSSÁRIO TÉCNICO

Anel progressivo

Elemento de conexão mecânica usado no adaptador para a montagem do sensor; consulte o desenho do fabricante para detalhes construtivos. (Ref.: tipo de produto: adaptador de anel progressivo)

Conexão de processo

Interface mecânica usada para conectar o conjunto ao processo. (Ref.: G 1/4)

FKM

Material especificado para o anel de vedação; sua compatibilidade com o fluido deve ser verificada na aplicação. (Ref.: material do anel de vedação: FKM)

Aço inoxidável 1.4404 (316L)

Material especificado para o corpo do adaptador. (Ref.: material: 1.4404 / 316L)

Resistência à pressão

Limite de pressão informado na ficha para orientar a seleção; a condição de uso deve ser avaliada na aplicação. (Ref.: 50 bar / 5 MPa)
