Adaptador de Anel Progressivo IFM E40258 G 1/2

Pré-visualizar: E40258 IFM - Adaptador de Anel Progressivo IFM Conexão de sensores G 1/2 para 8mm Inox 316L

E40258 IFM - Adaptador de Anel Progressivo IFM Conexão de sensores G 1/2 para 8mm Inox 316L

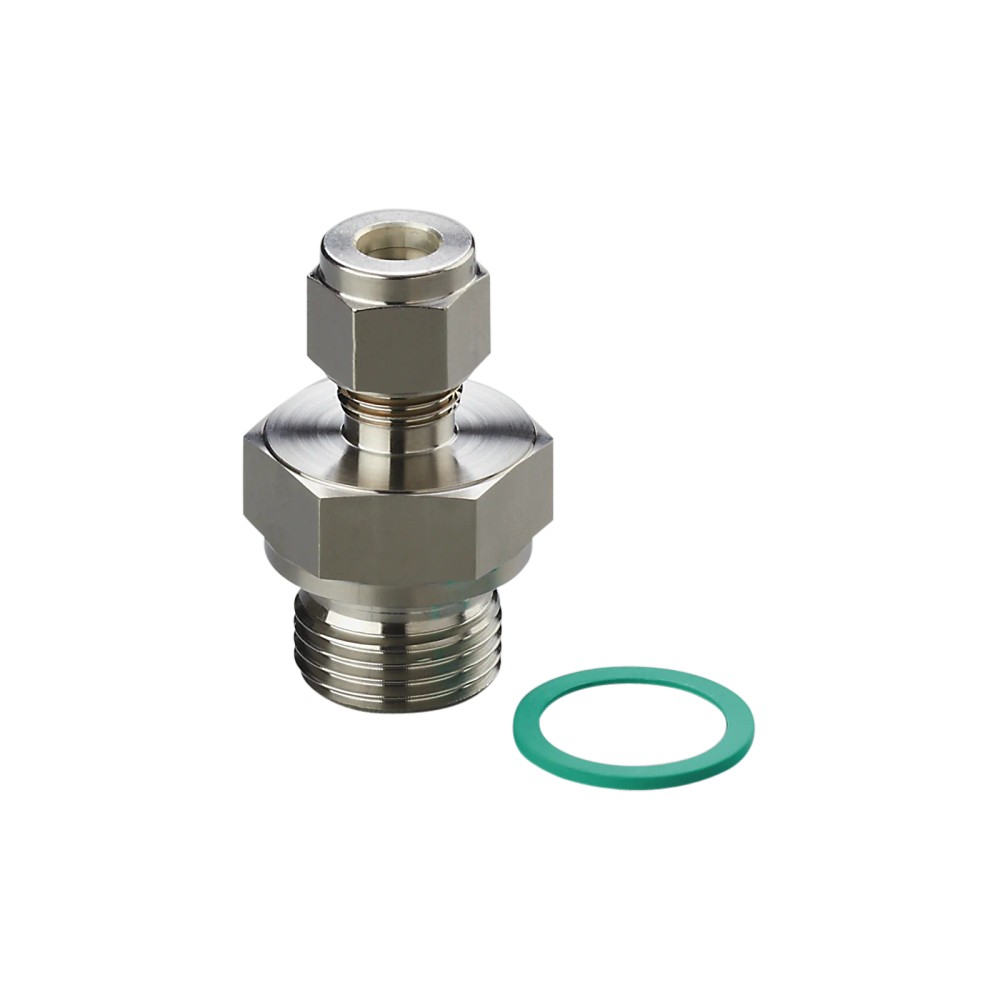

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40258
EAN: 4021179293501
NCM do produto: 73072900

Destaques do Produto Diâmetro de conexão do sensor...mais

Fechar menu

Saiba mais sobre: "E40258 IFM - Adaptador de Anel Progressivo IFM Conexão de sensores G 1/2 para 8mm Inox 316L"

Destaques do Produto

Diâmetro de conexão do sensor

Ø 8 mm

Rosca de processo

G 1/2

Pressão informada

Até 50 bar / 5 MPa

Material do corpo

Aço inoxidável 1.4404 / 316L

Vedação

FKM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de anel progressivo IFM E40258, conexão de processo G 1/2 para sensor Ø 8 mm, aço inoxidável 316L

O IFM E40258 é um adaptador de anel progressivo para conectar um sensor de Ø 8 mm a uma conexão de processo G 1/2. Seu corpo é de aço inoxidável 1.4404 (316L) e inclui anel de vedação FKM. A resistência à pressão informada é de 50 bar (5 MPa); a compatibilidade com o fluido deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de anel progressivo
Conexão do sensor	Ø 8 mm
Conexão de processo	G 1/2
Material do corpo	1.4404 (aço inoxidável 316L)
Material do anel de vedação	FKM
Resistência à pressão	50 bar / 5 MPa
Material incluído	Anel de vedação
Peso	100,8 g
Unidades por embalagem	1 peça
Part number	E40258

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que o sensor tenha conexão compatível com Ø 8 mm e o ponto de processo utilize rosca G 1/2.
Aplicações cuja pressão de operação não exceda o limite informado de 50 bar / 5 MPa, após verificar a adequação do conjunto completo.
Instalações em que os materiais 1.4404 (316L) e FKM sejam compatíveis com o fluido e as condições de operação.

⚠ Considere outro se precisa de:

Não especificar quando a conexão do sensor requerida não for Ø 8 mm ou a conexão de processo não for G 1/2, sem um adaptador apropriado confirmado.
Não utilizar acima de 50 bar / 5 MPa, limite informado para este produto.
Não assumir compatibilidade química do FKM ou do aço inoxidável com o fluido; a compatibilidade deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Uso como adaptador mecânico entre um sensor com conexão Ø 8 mm e um ponto de processo com rosca G 1/2; as conexões devem ser confirmadas antes da montagem.
Possível uso em instalações pressurizadas dentro do limite informado de 50 bar / 5 MPa, condicionado à avaliação do conjunto e da classificação aplicável.
Em processos com fluidos, verificar previamente a compatibilidade do fluido com o aço inoxidável 1.4404 e a vedação FKM. A ficha não especifica fluidos aprovados, temperatura de operação nem uma aplicação setorial específica.

COMO ESCOLHER

Antes de comprar o Adaptador de anel progressivo IFM E40258, conexão de processo G 1/2 para sensor Ø 8 mm, aço inoxidável 316L, verifique estes pontos:

Escolha o E40258

Quando a montagem exigir adaptação de sensor Ø 8 mm para conexão de processo G 1/2 e os materiais do produto forem compatíveis com o fluido. Confirme também que a pressão da aplicação respeita o limite de 50 bar / 5 MPa.

Procure outra configuração de conexão

Se o sensor não tiver conexão Ø 8 mm ou o processo não utilizar G 1/2, selecione uma configuração que corresponda às dimensões necessárias; a ficha não informa adaptadores ou outras versões compatíveis.

Valide materiais e condições de serviço

Se houver dúvida sobre compatibilidade química, classificação de equipamentos sob pressão ou condições específicas de operação, consulte o datasheet e valide a aplicação. A classificação conforme DESP depende da aplicação e deve ser realizada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Marca informada no anúncio.
Nome do produto	Adaptador de anel progressivo	Tipo de produto informado na ficha.
SKU	E40258	Código do produto.
Part number	E40258	Identificação informada no anúncio.
GTIN	4021179293501	Identificador comercial informado na ficha.
Categoria	Acessórios	Categoria informada no anúncio.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	100,8 g	Peso informado no dataset do produto.

Conexões mecânicas
Conexão do sensor	Ø 8 mm	Diâmetro de conexão indicado para o sensor.
Conexão de processo	Rosca G 1/2	Conexão de processo especificada para o adaptador.

Materiais e vedação
Material do corpo	1.4404 (aço inoxidável 316L)	Material especificado para o corpo do adaptador.
Anel de vedação	FKM	Material da vedação incluída; verificar compatibilidade com o fluido em cada aplicação.
Material incluído	Anel de vedação	Componente indicado como incluído na ficha.

Limites de pressão e segurança de aplicação
Resistência à pressão	50 bar / 5 MPa	Limite informado na ficha; não exceder. A classificação conforme DESP depende da aplicação e cabe ao usuário ou operador.
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações	Instrução de segurança da ficha, referente à compatibilidade entre o fluido e os materiais do produto.

COMPATIBILIDADE

Comunicação

• Não aplicável: o produto é um adaptador mecânico, sem protocolo de comunicação informado.

Conexões

Elétrica Não aplicável; não há conexão elétrica especificada para o adaptador.

Processo Rosca de processo G 1/2; conexão do sensor Ø 8 mm. A compatibilidade mecânica deve ser confirmada com as dimensões e interfaces do sensor e do ponto de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão Ø 8 mm instalado em processo com rosca G 1/2	✓	As duas interfaces correspondem às conexões informadas para o E40258; confirme os requisitos de montagem da aplicação.
Aplicação com pressão de operação de até 50 bar / 5 MPa	✓	O produto tem resistência à pressão informada de 50 bar / 5 MPa; a classificação do conjunto e a adequação à aplicação devem ser verificadas.
Sensor com conexão diferente de Ø 8 mm ou processo com rosca diferente de G 1/2	✗	As interfaces não correspondem às conexões especificadas para este produto.
Fluido cuja compatibilidade com aço inoxidável 1.4404 ou FKM não foi verificada	✗	A ficha exige verificar a compatibilidade entre o fluido e os materiais do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o Adaptador de anel progressivo IFM E40258, conexão de processo G 1/2 para sensor Ø 8 mm, aço inoxidável 316L

Confirme que a conexão do sensor é Ø 8 mm e que a conexão do processo é G 1/2.
Verifique no datasheet as dimensões e condições de montagem aplicáveis ao conjunto.
Confirme a compatibilidade do fluido com o aço inoxidável 1.4404 e o anel de vedação FKM.
Inspecione o adaptador e o anel de vedação incluído antes da instalação; não monte componentes danificados.
Instale o adaptador nas conexões correspondentes, seguindo as instruções do fabricante do sensor e do sistema. A ficha consultada não informa torque de aperto.
Após a montagem, verifique a vedação e confirme que a pressão de operação não excede 50 bar / 5 MPa.

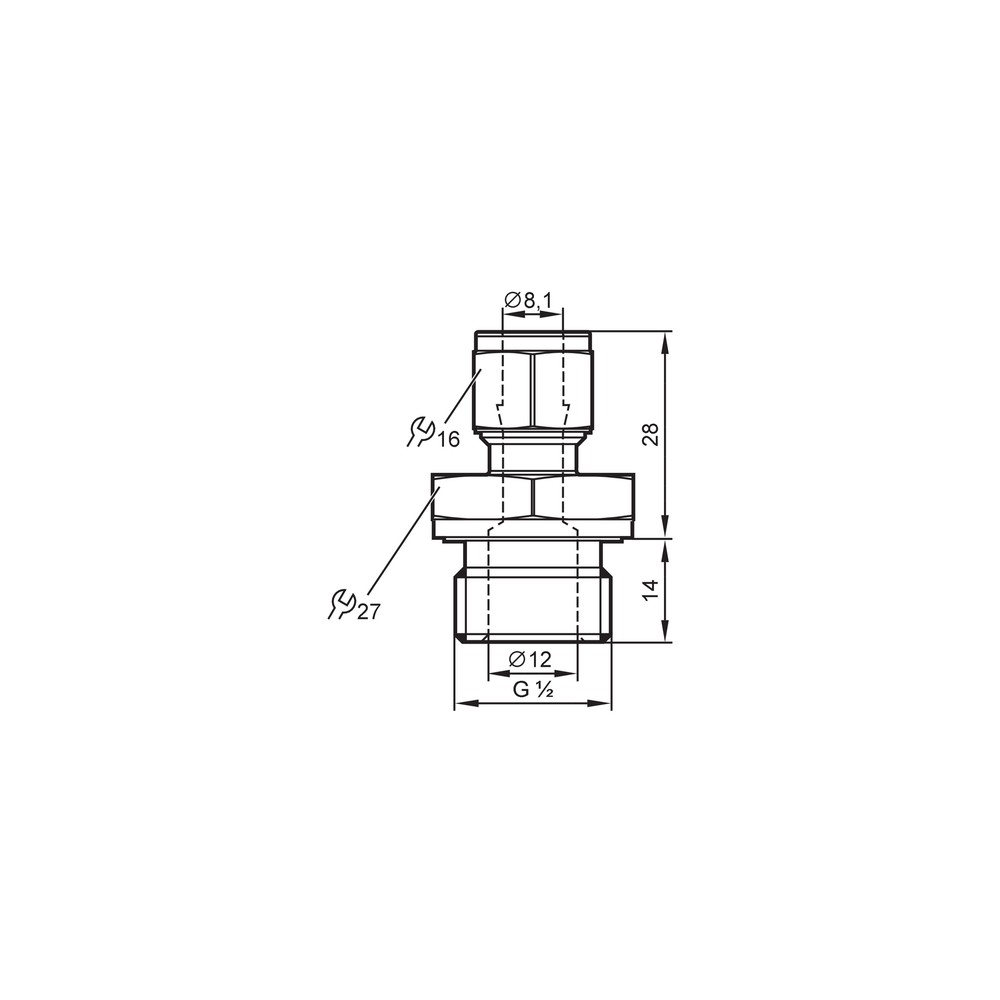

Desenho Dimensional

ACESSÓRIOS

Anel de vedação FKM (incluído)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface do adaptador após a instalação.	Anel de vedação ausente, danificado ou incompatível com o fluido; a ficha requer verificar essa compatibilidade.	Despressurize o sistema conforme o procedimento da instalação, inspecione a presença e o estado do anel e valide a compatibilidade do fluido com FKM.
O sensor não se encaixa corretamente no adaptador.	A conexão do sensor pode não corresponder a Ø 8 mm.	Confira a dimensão da conexão do sensor e compare com o dado especificado para o E40258.
O adaptador não corresponde à conexão do processo.	A rosca do ponto de processo pode não ser G 1/2.	Verifique a especificação da rosca do processo e confirme que corresponde a G 1/2 antes da montagem.
Falha de vedação ou operação em uma aplicação pressurizada.	A pressão pode exceder o limite informado, ou a classificação do conjunto pode não ser adequada à aplicação.	Compare a pressão de operação com o limite de 50 bar / 5 MPa e valide a classificação do equipamento conforme a aplicação; a ficha atribui essa avaliação ao usuário ou operador.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40258 (PT-BR) (Datasheet) Desenho em escala IFM E40258 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40258 e com quais conexões trabalha?

É um adaptador de anel progressivo para sensor Ø 8 mm e conexão de processo G 1/2. É destinado a montagens em que essas interfaces mecânicas correspondam às do sensor e do processo.

O que vem incluído com este adaptador?

A ficha informa um anel de vedação FKM como material incluído. A embalagem corresponde a uma peça.

Este adaptador serve para pressão acima de 50 bar?

A ficha informa resistência à pressão de 50 bar / 5 MPa. Não use essa especificação como autorização para operar acima desse limite; a adequação e a classificação do conjunto dependem da aplicação.

Posso usar o E40258 com qualquer fluido?

Não é possível afirmar compatibilidade universal. A ficha orienta verificar a compatibilidade do fluido com os materiais do produto em todas as aplicações.

O que verificar se houver vazamento depois da montagem?

Verifique se o anel FKM está presente e sem danos e se é compatível com o fluido. Confirme também a montagem das interfaces e as condições de pressão antes de substituir o adaptador.

O que fazer se o sensor não encaixar no adaptador?

Confira se a conexão do sensor é Ø 8 mm. Se a interface for diferente, ela não corresponde à conexão especificada para este modelo.

É melhor comprar o adaptador ou apenas o anel de vedação?

O E40258 é o adaptador completo e a ficha informa que o anel de vedação está incluído. A ficha não especifica um código de reposição nem a venda avulsa do anel.

Qual alternativa devo escolher se minha conexão não for G 1/2?

Selecione uma configuração de adaptador que corresponda à rosca do processo e à conexão do sensor da instalação. A ficha do E40258 não identifica outras versões ou adaptadores compatíveis.

Quais cuidados devo ter ao instalar o E40258?

Confirme as interfaces Ø 8 mm e G 1/2, inspecione o anel de vedação e valide a compatibilidade dos materiais com o fluido. Consulte o datasheet e as instruções do fabricante do conjunto para os detalhes de montagem, pois a ficha não informa torque de aperto.

O E40258 exige ligação elétrica ou configuração de comunicação?

Não. É um adaptador mecânico, e a ficha não especifica conexão elétrica nem protocolo de comunicação.

GLOSSÁRIO TÉCNICO

Adaptador de anel progressivo

Componente mecânico especificado para unir a conexão de sensor Ø 8 mm à conexão de processo G 1/2. (Ref.: Tipo de produto; conexões do sensor e de processo)

G 1/2

Identificação da conexão de processo indicada para o adaptador. (Ref.: Conexão de processo)

Ø 8 mm

Diâmetro de conexão do sensor indicado para este produto. (Ref.: Conexão do sensor)

FKM

Material especificado para o anel de vedação incluído; sua compatibilidade com o fluido deve ser verificada para cada aplicação. (Ref.: Anel de vedação)

1.4404 (316L)

Designação do aço inoxidável especificado para o material do corpo. (Ref.: Material)
