Junta de Vedação IFM E40246 - NBR e Fibra (10 Peças)

Pré-visualizar: E40246 IFM - Junta de Vedação IFM Vedação Industrial NBR e Fibra 10 Peças

E40246 IFM - Junta de Vedação IFM Vedação Industrial NBR e Fibra 10 Peças

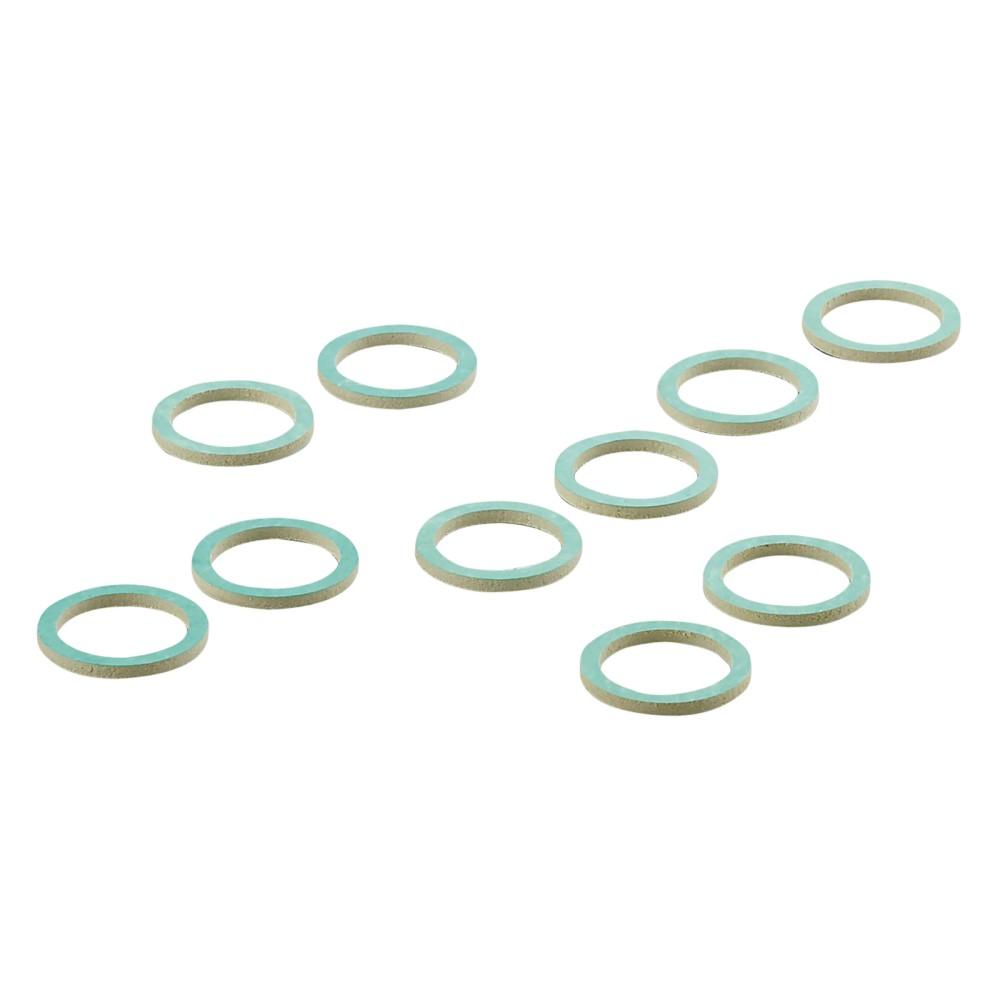

Imagem meramente ilustrativa

R$ 104,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40246
EAN: 4021179293471
NCM do produto: 39269090

Destaques do Produto Rosca G1...mais

Fechar menu

Saiba mais sobre: "E40246 IFM - Junta de Vedação IFM Vedação Industrial NBR e Fibra 10 Peças"

Destaques do Produto

Rosca

Material

NBR + Fibras

Diâmetro Externo

30 mm

Quantidade

10 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Junta de Vedação IFM E40246 NBR e Fibra (G1) - Kit 10 Peças

A junta de vedação IFM E40246 é um acessório de manutenção projetado para conexões roscadas padrão G1. Fabricada em NBR com reforço de fibras, oferece resistência e estanqueidade em aplicações industriais. Este conjunto fornece 10 unidades, facilitando a reposição imediata em operações de manutenção industrial.

PRINCIPAIS ESPECIFICAÇÕES

Código	E40246
Marca	IFM
Quantidade	10 peças
Material	NBR + Fibra
Rosca	G1
Diâmetro Externo	30 mm
Diâmetro Interno	23,5 mm
Peso Total	15,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões roscadas padrão G1
Sistemas hidráulicos ou pneumáticos de baixa a média pressão
Manutenção preventiva de sensores e atuadores IFM
Ambientes industriais padrão

⚠ Considere outro se precisa de:

Superfícies de contato com rebarbas ou corrosão severa
Aplicações com fluidos incompatíveis com elastômero NBR
Exposição contínua a temperaturas fora da faixa nominal do NBR
Uso em roscas com dimensões diferentes de G1

APLICAÇÕES E USO

Vedação em conexões roscadas G1
Substituição de vedações em equipamentos industriais
Sistemas hidráulicos e pneumáticos de uso geral
Manutenção de sensores IFM compatíveis

COMO ESCOLHER

Antes de comprar o Junta de Vedação IFM E40246 NBR e Fibra (G1) - Kit 10 Peças, verifique estes pontos:

Quando escolher a E40246

Utilize esta junta quando a aplicação exigir compatibilidade com rosca G1 e o ambiente de operação for compatível com elastômeros NBR.

Quando buscar alternativas

Busque outros materiais se o fluido de trabalho for agressivo ao NBR (ex: solventes aromáticos, ácidos concentrados) ou se a temperatura de operação ultrapassar os limites térmicos da borracha nitrílica.

ESPECIFICAÇÕES TÉCNICAS

Dados de Construção
Material	NBR com reforço de fibras	Especificação da composição química para compatibilidade com fluidos.
Quantidade	10 peças	Quantidade contida na embalagem comercial.

Dados Mecânicos
Diâmetro Externo	30 mm	Dimensão externa nominal para ajuste em alojamentos.
Diâmetro Interno	23,5 mm	Dimensão de passagem interna para fluxo.
Peso	15,8 g	Massa unitária do componente.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica N/A - Produto mecânico

Processo Rosca G1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexões roscadas G1	✓	O produto é projetado especificamente para esta geometria de rosca.
Fluidos compatíveis com NBR	✓	Material resistente a óleos minerais e fluidos hidráulicos comuns.
Aplicações de alta temperatura (>100°C)	✗	O NBR possui limitações térmicas que podem comprometer a vedação em temperaturas elevadas.

INSTALAÇÃO

Como instalar o Junta de Vedação IFM E40246 NBR e Fibra (G1) - Kit 10 Peças

Certifique-se de que o sistema está despressurizado e desligado.
Remova o componente antigo e limpe a superfície de assentamento da rosca.
Verifique se não há rebarbas ou danos na rosca G1.
Posicione a nova junta de vedação E40246 centralizada no alojamento.
Rosqueie manualmente a conexão para garantir o alinhamento correto.
Finalize o aperto com ferramenta adequada, respeitando o torque especificado para o componente.

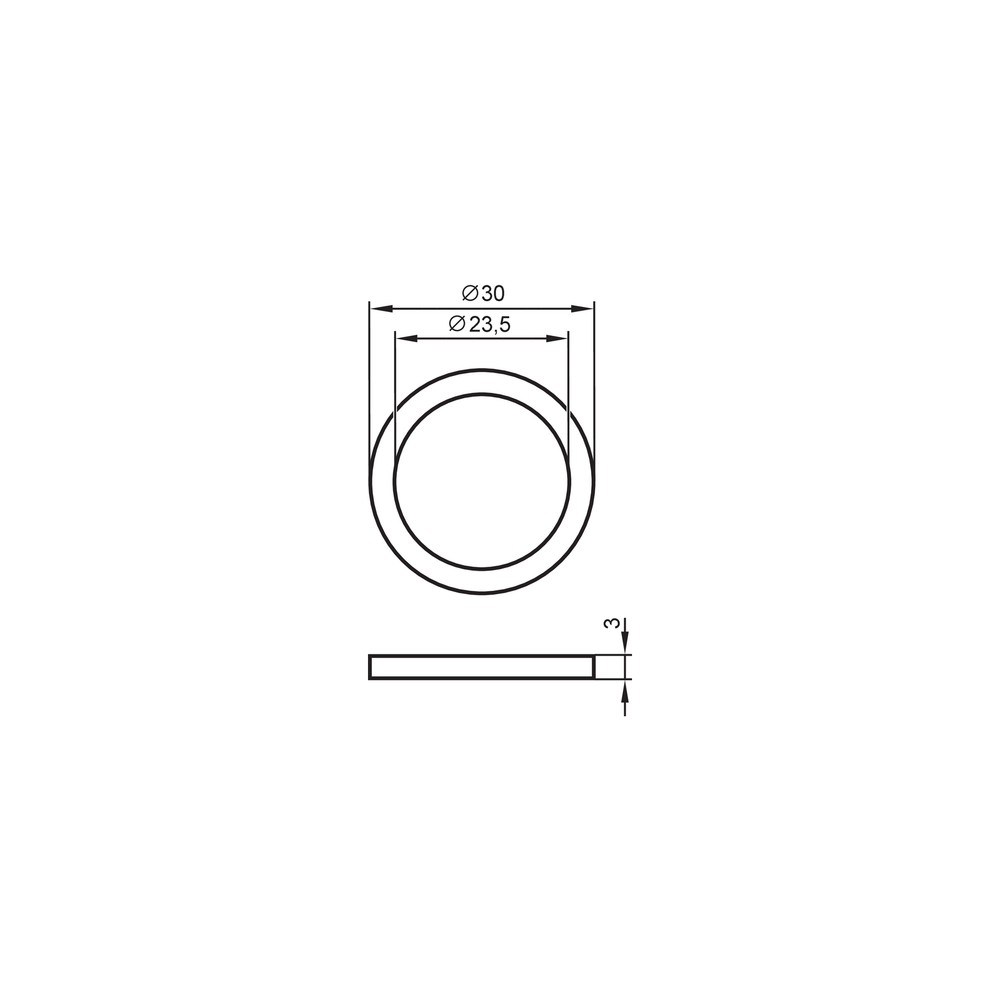

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Deformação da junta e vazamento persistente	Aperto excessivo ou desalinhamento da rosca	Inspeção visual da junta após remoção da conexão
Corte ou falha precoce da vedação	Superfície de assentamento com rebarbas	Verificação tátil e visual da superfície do flange
Inchaço ou degradação do material	Incompatibilidade química do NBR com o fluido	Comparação dimensional entre junta nova e usada
Falha na vedação (vazamento) após remontagem	Reutilização de junta deformada	Substituição imediata por uma unidade nova

DOCUMENTAÇÃO TÉCNICA

Datasheet E40246 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este componente e qual a sua aplicação principal?

A E40246 é uma junta de vedação plana projetada para conexões G1, fabricada em NBR com reforço de fibras.

O que acompanha o produto ao realizar a compra?

O pacote inclui 10 unidades de juntas de vedação, ideal para reposição em manutenções programadas.

Existe alguma aplicação onde este produto não é recomendado?

Esta junta não é adequada para uso em ambientes de alta temperatura que excedam os limites do NBR, nem para aplicações com produtos químicos agressivos que degradam elastômeros.

Posso utilizar esta junta em sistemas de vapor ou alimentícios?

Não deve ser utilizada em sistemas de vapor saturado ou aplicações que exijam materiais de vedação certificados para grau alimentício, a menos que especificado no datasheet.

Como diagnosticar falhas na vedação durante a operação?

O sintoma comum é o vazamento no ponto de conexão. A causa provável é a deformação permanente da junta após ciclos de aperto.

O que devo verificar antes de trocar a peça danificada?

Antes da substituição, verifique se a superfície de contato não apresenta riscos profundos ou corrosão que impeçam a vedação, o que causaria falha prematura da nova peça.

Como decidir entre este modelo e outras tecnologias de vedação?

A escolha desta junta é baseada na compatibilidade dimensional G1. Caso necessite de vedação para pressões extremas ou fluidos incompatíveis com NBR, deve-se buscar materiais como Viton ou PTFE.

Por que adquirir o kit com 10 unidades?

A compra em pacote de 10 unidades é recomendada para otimizar o estoque de peças de manutenção de rotina, reduzindo paradas de linha por falta de consumíveis.

Quais cuidados tomar durante a instalação?

Durante a instalação, assegure-se de que a rosca esteja limpa e aplique o torque adequado conforme especificado pelo manual do equipamento receptor, evitando o esmagamento excessivo.

Qual a procedência e garantia técnica do produto?

O produto possui origem IFM Electronic, garantindo rastreabilidade técnica e especificações conforme o catálogo oficial da marca.

GLOSSÁRIO TÉCNICO

NBR (Borracha Nitrílica)

Elastômero sintético resistente a óleos e combustíveis, amplamente utilizado em vedações industriais (Ref.: Material).

Padrão de rosca cilíndrica para tubos (BSP) com diâmetro nominal de 1 polegada (Ref.: Process Connection).

Junta Plana

Elemento de vedação estático inserido entre duas superfícies flangeadas para evitar fugas (Ref.: Tipo de Produto).

Diâmetro Interno (ID)

Medida da abertura central da junta, que deve alinhar-se ao furo de passagem do fluido (Ref.: 23,5 mm).

Reforço de Fibras

Aditivo estrutural incorporado ao elastômero para aumentar a resistência mecânica e evitar a extrusão da junta (Ref.: Materiais).
