Adaptador de Montagem IFM E40228

Pré-visualizar: E40228 IFM - Adaptador de Montagem ifm Sensores de Fluxo SM2 SM9 G2 para 2 NPT Aço Inox

E40228 IFM - Adaptador de Montagem ifm Sensores de Fluxo SM2 SM9 G2 para 2 NPT Aço Inox

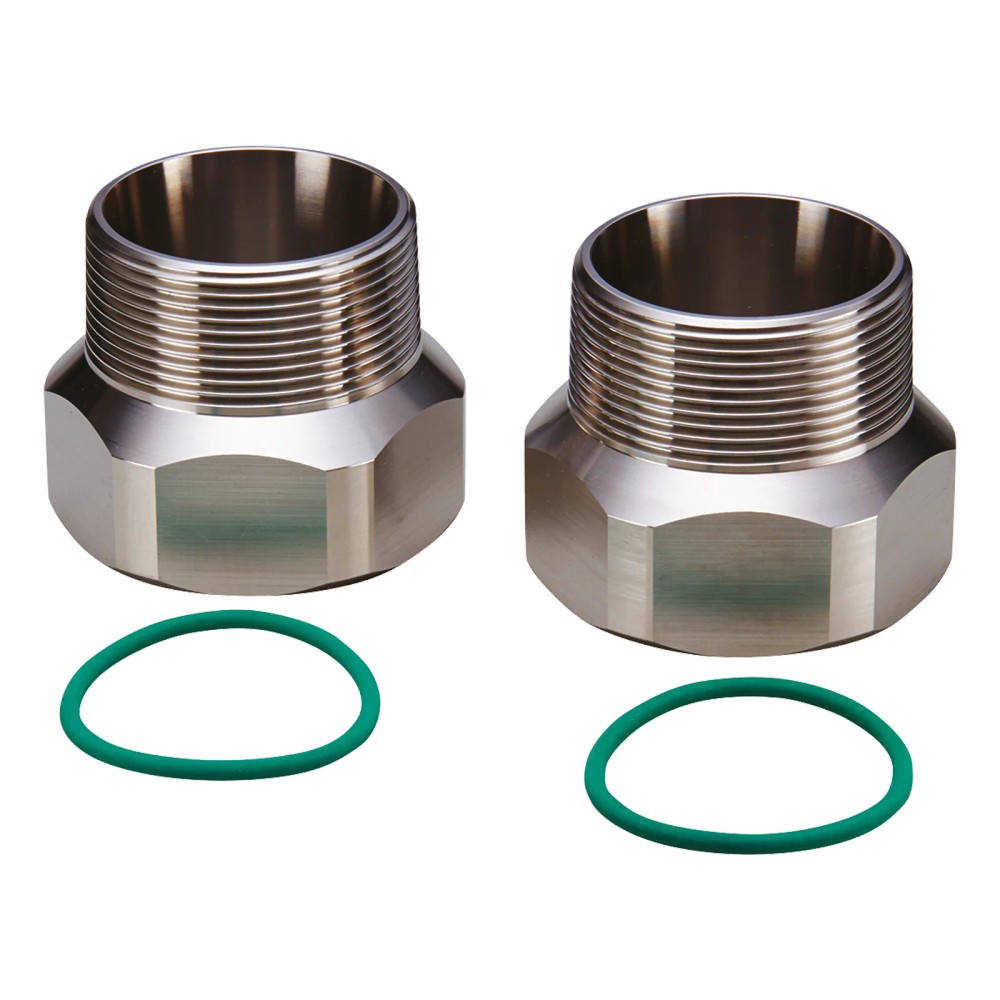

Imagem meramente ilustrativa

R$ 2.686,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40228
EAN: 4021179270632
NCM do produto: 90269090

Destaques do Produto Sensor previsto ifm...mais

Fechar menu

Saiba mais sobre: "E40228 IFM - Adaptador de Montagem ifm Sensores de Fluxo SM2 SM9 G2 para 2 NPT Aço Inox"

Destaques do Produto

Sensor previsto

ifm SM2 ou SM9

Rosca do sensor

G 2

Rosca de processo

2″ NPT

Material do adaptador

Aço inoxidável 1.4571 (316Ti)

Limite de pressão informado

16 bar / 1,6 MPa

Conteúdo da embalagem

2 adaptadores e 2 anéis de vedação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de montagem ifm E40228 para sensores de fluxo SM2/SM9, conexão G 2 para 2″ NPT, aço inoxidável 1.4571 (316Ti)

O ifm E40228 é um adaptador de montagem para sensores de fluxo das séries SM2 e SM9. Ele conecta o sensor com rosca G 2 a uma conexão de processo 2″ NPT. O adaptador é de aço inoxidável 1.4571 (316Ti), utiliza anel de vedação FKM e tem resistência à pressão informada de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de montagem para sensores de fluxo
Sensores compatíveis	ifm SM2 e SM9
Conexão do sensor	G 2
Conexão de processo	2″ NPT
Material do adaptador	Aço inoxidável 1.4571 (316Ti)
Material do anel de vedação	FKM
Dimensão do anel de vedação	47,22 × 3,53 mm
Resistência à pressão	16 bar / 1,6 MPa
Aprovação	CRN
Unidades por embalagem	2 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de fluxo ifm das séries SM2 e SM9 em conexão de processo 2″ NPT, quando a conexão do sensor for G 2.
Aplicações cuja pressão de operação esteja dentro do limite informado de 16 bar e cuja compatibilidade do fluido com os materiais seja confirmada.

⚠ Considere outro se precisa de:

Não selecionar para sensores com conexão diferente de G 2 sem confirmação documental de compatibilidade mecânica.
Não utilizar acima de 16 bar, limite de pressão informado para o produto.
Não presumir compatibilidade química: verificar a compatibilidade do fluido com o aço inoxidável 1.4571 (316Ti) e o FKM antes da instalação.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem de sensores de fluxo ifm SM2 e SM9, ligando a interface G 2 do sensor a uma conexão de processo 2″ NPT.
Possibilidade condicionada: instalação em processo com pressão de até 16 bar, desde que as condições da aplicação e a compatibilidade do fluido com o aço inoxidável 1.4571 (316Ti) e o FKM sejam verificadas.
A ficha não especifica fluidos compatíveis, faixa de temperatura ou condições ambientais; consulte a documentação do fabricante para validar esses parâmetros antes da aplicação.

COMO ESCOLHER

Antes de comprar o Adaptador de montagem ifm E40228 para sensores de fluxo SM2/SM9, conexão G 2 para 2″ NPT, aço inoxidável 1.4571 (316Ti), verifique estes pontos:

Quando escolher o E40228

Escolha este adaptador para sensores de fluxo ifm SM2 ou SM9 com conexão G 2 quando a conexão de processo necessária for 2″ NPT, a pressão não exceder 16 bar e os materiais forem compatíveis com o fluido.

Quando confirmar outra configuração

Busque confirmação do fabricante ou outra configuração quando o sensor não tiver conexão G 2, o processo não exigir 2″ NPT, a pressão superar 16 bar ou a compatibilidade química dos materiais não estiver estabelecida. A ficha não especifica dimensões externas adicionais nem compatibilidade com outras séries.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de montagem para sensores de fluxo	Acessório destinado à montagem de sensores de fluxo.
Modelos compatíveis informados	ifm SM2 e SM9	Séries indicadas para uso com o adaptador.
Marca	ifm	Fabricante indicado na ficha.
Modelo / código	E40228	Identificação do produto.
Part number	E40228	Código de peça informado.
GTIN	4021179270632	Identificador comercial informado.
Categoria	Acessórios para sensores de fluxo	Classificação do produto.

Conexões mecânicas
Conexão do sensor	G 2	Rosca de interface do sensor indicada para o adaptador.
Conexão de processo	2″ NPT	Rosca de processo indicada na ficha.

Materiais e vedação
Material do adaptador	1.4571 (aço inoxidável / 316Ti)	Material especificado para o corpo do adaptador.
Material do anel de vedação	FKM	Material de vedação informado; verificar compatibilidade com o fluido.
Dimensão do anel de vedação	47,22 × 3,53 mm	Dimensão informada para o anel O.
Anéis de vedação incluídos	2	Quantidade indicada nos dados do produto.

Pressão e aprovação
Resistência à pressão	16 bar / 1,6 MPa	Limite informado para o produto; não exceder.
MAWP nas aplicações segundo CRN	16 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.
Aprovação	CRN	Aprovação indicada na ficha.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário/operador.	A classificação não é determinada de forma universal para todas as aplicações.

Fornecimento e identificação logística
Unidades por embalagem	2 peças	Quantidade informada por embalagem.
Peso	1446,5 g	Peso informado no dataset; confirmar a unidade de fornecimento correspondente.
NCM	9026.90.90	Código fiscal informado no dataset.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40228 é um adaptador mecânico e não possui conexão elétrica especificada.

Processo Conexão do sensor G 2 para conexão de processo 2″ NPT.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de fluxo ifm SM2 ou SM9 com conexão G 2 e processo 2″ NPT	✓	As séries SM2/SM9 e as conexões G 2 e 2″ NPT estão informadas para este adaptador.
Sensor com conexão diferente de G 2	✗	A conexão do sensor especificada para o adaptador é G 2; não há evidência de compatibilidade com outras conexões.
Processo com pressão de até 16 bar, sujeito à compatibilidade dos materiais com o fluido	✓	A resistência à pressão informada é 16 bar. A compatibilidade entre fluido e materiais deve ser verificada para cada aplicação.
Processo com pressão acima de 16 bar	✗	A pressão excede o limite de 16 bar indicado na ficha.
Aplicação que exige ligação elétrica ou protocolo de comunicação pelo adaptador	✗	O produto é um adaptador mecânico; não são especificadas conexão elétrica nem comunicação.

INSTALAÇÃO

Como instalar o Adaptador de montagem ifm E40228 para sensores de fluxo SM2/SM9, conexão G 2 para 2″ NPT, aço inoxidável 1.4571 (316Ti)

Confirme que o sensor é da série SM2 ou SM9 e que sua conexão é G 2.
Verifique que a conexão de processo disponível é 2″ NPT.
Confirme que a pressão de operação não excede 16 bar e que os materiais são compatíveis com o fluido.
Inspecione o adaptador e os anéis de vedação FKM fornecidos; não instale anéis danificados.
Monte as conexões com procedimento e ferramentas adequados às roscas, evitando danos às superfícies e à vedação; a ficha não informa torque de aperto.
Após a montagem, verifique a vedação e a ausência de vazamentos nas condições controladas da instalação.

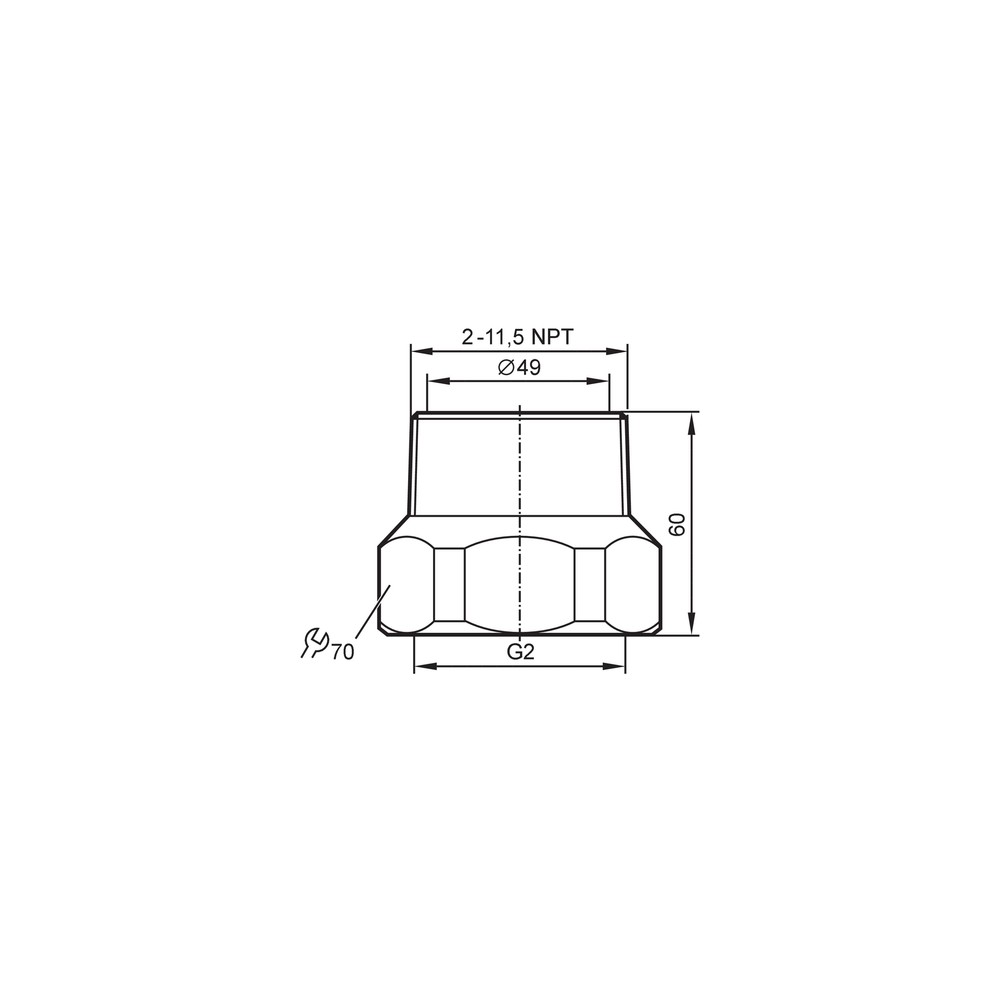

Desenho Dimensional

ACESSÓRIOS

2 anéis de vedação FKM, dimensão 47,22 × 3,53 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na união após a montagem.	Anel de vedação ausente, danificado ou incompatível com as condições do processo; montagem inadequada da conexão.	Despressurize o sistema conforme o procedimento da instalação, inspecione o assentamento e o estado do anel e confirme a montagem das roscas.
O adaptador não acopla ao sensor.	A conexão do sensor pode não corresponder à interface G 2 especificada.	Confira a conexão do sensor e compare com a especificação G 2 do E40228 antes de forçar a montagem.
Vazamento ou falha de vedação na conexão de processo.	A conexão disponível pode não corresponder a 2″ NPT ou a montagem pode não estar corretamente assentada.	Verifique a identificação da rosca de processo e inspecione a união; não use a força para compensar roscas incompatíveis.
Deterioração aparente do anel de vedação ou perda de estanqueidade durante o uso.	Possível incompatibilidade do FKM com o fluido ou com as condições da aplicação; a ficha não especifica compatibilidade química universal.	Confira o fluido e as condições de operação com a documentação do fabricante e inspecione o anel após despressurizar o sistema.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm E40228 (PT-BR) (Datasheet) Desenho em escala do E40228 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E40228 e para quais sensores ele serve?

É um adaptador de montagem para sensores de fluxo ifm SM2 e SM9. Faz a interface mecânica entre a conexão G 2 do sensor e a conexão de processo 2″ NPT.

O que vem na embalagem do E40228?

A ficha informa 2 peças por embalagem e 2 anéis de vedação FKM de 47,22 × 3,53 mm. Confirme a composição da unidade comercial no anúncio antes da compra.

Posso usar o E40228 com sensor que não tenha conexão G 2?

A conexão especificada para o sensor é G 2. A ficha não confirma compatibilidade com outras conexões, portanto não presuma que o adaptador sirva.

Este adaptador serve para uma linha com pressão acima de 16 bar?

Não, a pressão informada para o E40228 é 16 bar (1,6 MPa). Para valores superiores, consulte o fabricante para selecionar uma solução com limite documentado adequado.

O que verificar se a montagem estiver vazando?

Confira se a conexão de processo é 2″ NPT e se o anel FKM está presente, íntegro e corretamente assentado. Verifique também a montagem das roscas com o sistema despressurizado.

O que pode causar falha de vedação depois de algum tempo de operação?

Uma causa possível é a incompatibilidade do fluido com o FKM, mas a ficha não identifica fluidos compatíveis. Consulte a documentação do fabricante e inspecione o anel antes de substituir o adaptador.

É melhor comprar o adaptador ou procurar as peças separadas?

O E40228 é fornecido como adaptador de montagem e a ficha registra 2 peças por embalagem e 2 anéis de vedação. Ela não apresenta códigos ou especificações para compra avulsa dos componentes.

Quando devo escolher outra configuração em vez do E40228?

Considere outra configuração quando o sensor não tiver conexão G 2, o processo não exigir 2″ NPT ou a pressão superar 16 bar. Para outros casos, a ficha não permite confirmar compatibilidade sem validação do fabricante.

Que cuidados devo tomar durante a instalação?

Confirme as roscas G 2 e 2″ NPT, inspecione os anéis e verifique a compatibilidade do fluido com os materiais. A ficha não informa torque de aperto; consulte a documentação do fabricante para o procedimento aplicável.

O E40228 exige ligação elétrica ou configuração de comunicação?

Não há conexão elétrica nem protocolo de comunicação especificados: o produto é um adaptador mecânico. A instalação envolve as conexões de processo e do sensor.

GLOSSÁRIO TÉCNICO

G 2

Conexão roscada indicada para a interface entre o adaptador e o sensor. (Ref.: Conexão do sensor: G 2)

NPT

Tipo de rosca especificado para a conexão de processo do adaptador. (Ref.: Conexão de processo: 2″ NPT)

FKM

Material do anel de vedação informado para o produto; sua compatibilidade deve ser confirmada para o fluido da aplicação. (Ref.: Material do anel de vedação: FKM)

316Ti

Designação indicada junto ao aço inoxidável 1.4571 utilizado no adaptador. (Ref.: Material do adaptador: 1.4571 / 316Ti)

CRN

Aprovação indicada na ficha do produto; a pressão máxima de trabalho informada para aplicações segundo CRN é 16 bar. (Ref.: Aprovação e MAWP segundo CRN)
