Adaptador de Montagem IFM E40217

Pré-visualizar: E40217 IFM - Adaptador de Montagem ifm para Sensores de Fluxo SM8 SU8 Rosca G 1 Aço Inox 316L

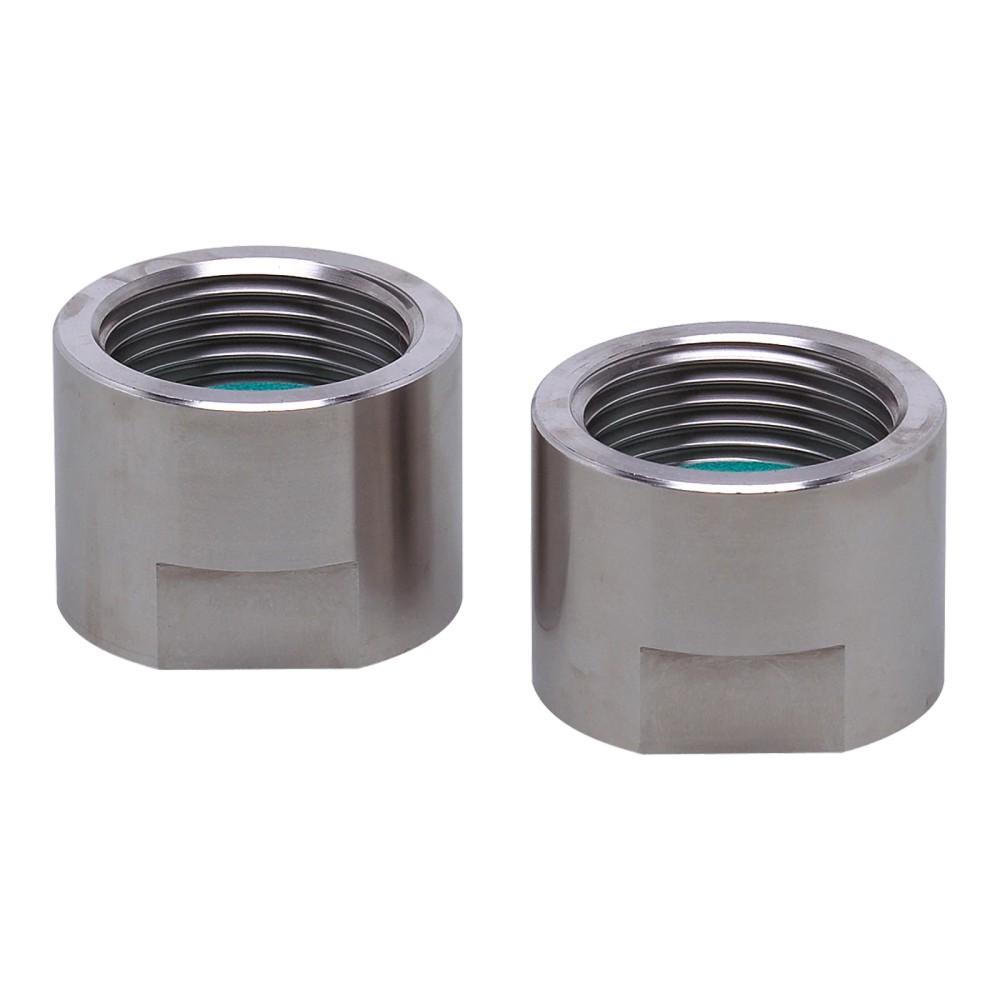

E40217 IFM - Adaptador de Montagem ifm para Sensores de Fluxo SM8 SU8 Rosca G 1 Aço Inox 316L

Imagem meramente ilustrativa

R$ 907,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40217
EAN: 4021179245159
NCM do produto: 90269090

Destaques do Produto Modelo E40217...mais

Fechar menu

Saiba mais sobre: "E40217 IFM - Adaptador de Montagem ifm para Sensores de Fluxo SM8 SU8 Rosca G 1 Aço Inox 316L"

Destaques do Produto

Modelo

E40217

Sensor previsto

SM8 ou SU8

Conexões

Sensor G 1; processo G 1

Material

Aço inoxidável 1.4404 (316L)

Conteúdo informado

2 vedações de NBR com reforço de fibras

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de montagem ifm E40217 para sensores de fluxo SM8/SU8, conexão G 1, aço inoxidável 316L

O ifm E40217 é um adaptador de montagem para sensores de fluxo. É indicado para sensores ifm dos tipos SM8 e SU8, com conexão do sensor G 1 e conexão de processo G 1. O adaptador é feito de aço inoxidável 1.4404 (316L) e acompanha duas vedações de NBR com reforço de fibras.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de montagem para sensores de fluxo
Código do produto	E40217
Sensores indicados	ifm SM8 e SU8
Conexão do sensor	G 1
Conexão de processo	Rosca G 1
Material do adaptador	1.4404 (aço inoxidável 316L)
Vedações incluídas	2 vedações de NBR com reforço de fibras
Dimensões das vedações	23,5 x 30 x 3 mm
Peso	303,4 g
GTIN	4021179245159

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de fluxo ifm dos tipos SM8 e SU8, conforme a compatibilidade informada para o E40217.
Instalações em que as conexões do sensor e do processo correspondam a G 1.
Aplicações que requeiram adaptador em aço inoxidável 1.4404 (316L), após confirmar a compatibilidade do material com o fluido.

⚠ Considere outro se precisa de:

Não selecionar sem conferir se o sensor é dos tipos SM8 ou SU8 e se as conexões correspondem a G 1.
Não presumir compatibilidade com outros modelos de sensor ou conexões: a ficha não os confirma.
Não aplicar sem verificar a compatibilidade entre o fluido e os materiais do produto, incluindo a vedação de NBR.

APLICAÇÕES E USO

Aplicação confirmada: montagem de sensores de fluxo ifm dos tipos SM8 e SU8; a ficha informa conexão G 1 no sensor e G 1 no processo.
Possibilidade a validar: uso em uma instalação de processo que necessite do adaptador e cujos fluidos sejam compatíveis com o aço inoxidável 1.4404 e com a vedação de NBR reforçada com fibras. A ficha não informa fluidos específicos.
Antes de instalar, confirme as condições da aplicação e a compatibilidade química. A ficha não especifica pressão ou temperatura de operação para o adaptador.

COMO ESCOLHER

Antes de comprar o Adaptador de montagem ifm E40217 para sensores de fluxo SM8/SU8, conexão G 1, aço inoxidável 316L, verifique estes pontos:

Escolha o E40217

Quando o sensor ifm for do tipo SM8 ou SU8, as conexões necessárias forem G 1 e os materiais do adaptador e da vedação forem compatíveis com o fluido da aplicação.

Verifique outro adaptador ou consulte a ifm

Quando o modelo do sensor, a conexão requerida ou a compatibilidade química do fluido não corresponder aos dados confirmados para este produto. A ficha não especifica compatibilidade com outros modelos nem condições de pressão ou temperatura.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de montagem para sensores de fluxo	Acessório mecânico destinado à montagem de sensores de fluxo.
Modelo	E40217	Código do produto ifm.
Compatibilidade de sensor informada	SM8 e SU8	Modelos indicados na ficha do produto.
Marca	ifm	Fabricante informado para o produto.
Categoria	Acessórios para sensores de fluxo	Classificação do produto.

Conexões mecânicas
Conexão do sensor	G 1	Conexão informada para o lado do sensor.
Conexão de processo	Rosca G 1	Conexão informada para o lado do processo.

Materiais e vedação
Material do adaptador	1.4404 (aço inoxidável 316L)	Material indicado para o corpo do adaptador.
Material da vedação	NBR com reforço de fibras	Material informado para as vedações incluídas; verificar compatibilidade com o fluido.
Dimensões da vedação	23,5 x 30 x 3 mm	Dimensões informadas para cada vedação.
Quantidade de vedações	2	Quantidade descrita no material incluído.

Dados logísticos e identificação
Peso	303,4 g	Peso informado no conjunto de dados do produto.
GTIN	4021179245159	Identificador comercial informado na ficha.
NCM	9026.90.90	Classificação fiscal informada nos dados do produto.
Unidades por embalagem	2 peças	Quantidade de embalagem informada no conjunto de dados; a ficha também identifica duas vedações como material incluído.

Orientações e limites de aplicação
Compatibilidade química	Verificar compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.	Instrução de segurança informada para a seleção e o uso.
Diretiva de equipamentos sob pressão	Uma possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador.	A ficha não atribui uma classificação universal ao produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: trata-se de um adaptador de montagem mecânico; a ficha não informa conexão elétrica.

Processo Rosca G 1. A conexão do sensor também é G 1.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de fluxo ifm tipo SM8 ou SU8 com conexão G 1 e processo com conexão G 1.	✓	A ficha informa compatibilidade com os tipos SM8/SU8 e conexões G 1 para sensor e processo.
Montagem de sensor de outro tipo ou modelo.	✗	A compatibilidade confirmada é para SM8 e SU8; a ficha não valida outros modelos. Confirmar com o fabricante antes da seleção.
Aplicação em que a compatibilidade do fluido com o adaptador ou a vedação não foi verificada.	✗	A ficha de segurança orienta verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.
Necessidade de conexão elétrica ou comunicação do adaptador.	✗	O E40217 é um adaptador mecânico; não há conexão elétrica nem protocolo de comunicação informado.

INSTALAÇÃO

Como instalar o Adaptador de montagem ifm E40217 para sensores de fluxo SM8/SU8, conexão G 1, aço inoxidável 316L

Confirme no sensor a identificação do tipo SM8 ou SU8 e verifique a correspondência das conexões G 1.
Consulte o desenho dimensional e a folha de dados do fabricante antes de iniciar a montagem.
Verifique se o fluido é compatível com o adaptador de aço inoxidável 1.4404 e com as vedações de NBR com reforço de fibras.
Inspecione as duas vedações incluídas e confirme que suas dimensões correspondem às indicadas na ficha.
Monte o adaptador e o sensor conforme as instruções do fabricante; a ficha fornecida não informa torque ou ferramenta de aperto.
Após a montagem, verifique a vedação e o funcionamento da instalação conforme os procedimentos aplicáveis ao equipamento e ao processo.

Desenho Dimensional

ACESSÓRIOS

2 vedações de NBR com reforço de fibras, dimensões 23,5 x 30 x 3 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento percebido na montagem.	Possível vedação ausente, danificada ou incompatível com o fluido; a ficha exige verificar a compatibilidade química.	Inspecione as vedações, confirme que foram instaladas corretamente e verifique a compatibilidade do fluido com o NBR.
O adaptador não se acopla corretamente ao sensor.	Possível divergência entre o modelo do sensor ou a conexão disponível e a compatibilidade informada para SM8/SU8 e G 1.	Confira a identificação do sensor e compare a conexão com os dados do E40217 e o desenho do fabricante.
A conexão do lado do processo não corresponde à tubulação ou ao ponto de montagem.	A conexão requerida pode não ser a rosca G 1 especificada para o adaptador.	Verifique a especificação da conexão do processo e confirme se corresponde a G 1 antes de remontar.
A vedação continua inadequada após a montagem.	Possível uso de vedação incorreta ou condição de montagem não conforme às instruções do fabricante.	Confirme o material e as dimensões das vedações incluídas e consulte a folha de dados; torque e procedimento detalhado não constam nos dados fornecidos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E40217 (Datasheet) Desenho em escala do E40217 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40217 e para quais sensores ele serve?

É um adaptador de montagem para sensores de fluxo ifm dos tipos SM8 e SU8. A ficha informa conexão G 1 para o sensor e conexão de processo G 1.

O que acompanha o adaptador?

A ficha informa duas vedações de NBR com reforço de fibras, cada uma com dimensões de 23,5 x 30 x 3 mm.

Posso usar o E40217 com um sensor de fluxo que não seja SM8 ou SU8?

A ficha confirma compatibilidade somente com SM8 e SU8. Para outro modelo, confirme a compatibilidade com a ifm antes da compra.

Este adaptador tem conexão elétrica ou protocolo de comunicação?

Não há conexão elétrica ou protocolo de comunicação informado; o E40217 é um adaptador de montagem mecânico.

O que verificar se houver vazamento depois da montagem?

Inspecione se as vedações estão presentes e em boas condições e confirme se o fluido é compatível com o NBR com reforço de fibras. Consulte também o procedimento de montagem do fabricante.

O que fazer se a conexão não encaixar no sensor?

Confira se o sensor é do tipo SM8 ou SU8 e se a conexão corresponde a G 1. A ficha não confirma compatibilidade com outros modelos ou conexões.

Devo comprar este adaptador ou apenas uma vedação avulsa?

O E40217 é o adaptador de montagem e a ficha informa que duas vedações estão incluídas. A disponibilidade ou especificação de vedações avulsas não consta nos dados fornecidos.

Como decido entre este adaptador e outro modelo?

Selecione o E40217 quando o sensor for SM8 ou SU8, as conexões necessárias forem G 1 e os materiais forem compatíveis com o fluido. Para outros modelos ou conexões, consulte a documentação do fabricante.

Quais cuidados devo ter na instalação?

Confira as conexões, inspecione as vedações e verifique a compatibilidade química antes da montagem. A ficha não informa torque nem ferramenta de aperto; siga as instruções do fabricante.

O produto pode ser usado com qualquer fluido?

Não é possível afirmar isso: a ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto em cada aplicação. Considere tanto o aço inoxidável 1.4404 quanto a vedação de NBR.

GLOSSÁRIO TÉCNICO

Adaptador de montagem

Componente mecânico usado para montar o sensor na conexão de processo. (Ref.: tipo de produto — adaptador de montagem para sensores de fluxo)

G 1

Designação da conexão roscada informada para o sensor e para o processo; confirme a correspondência com os componentes da instalação. (Ref.: conexão do sensor e conexão de processo)

Aço inoxidável 1.4404 (316L)

Material especificado para o adaptador; a compatibilidade com o fluido deve ser verificada para cada aplicação. (Ref.: material do adaptador)

NBR

Material informado para as vedações incluídas, com reforço de fibras; sua compatibilidade com o fluido deve ser confirmada. (Ref.: material da vedação)

DESP

Diretiva de equipamentos sob pressão. A ficha informa que uma possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador. (Ref.: diretiva de equipamentos sob pressão)
