Adaptador de Montagem IFM E40216

Pré-visualizar: E40216 IFM - Adaptador de Montagem ifm Sensores de Fluxo SM7 SU7 G 3/4 Aço Inox 316L

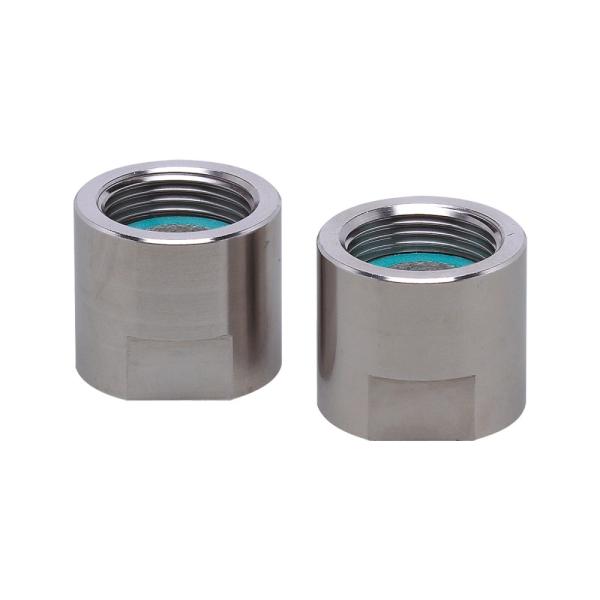

E40216 IFM - Adaptador de Montagem ifm Sensores de Fluxo SM7 SU7 G 3/4 Aço Inox 316L

Imagem meramente ilustrativa

R$ 852,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40216
EAN: 4021179245142
NCM do produto: 90269090

Destaques do Produto Código do produto...mais

Fechar menu

Saiba mais sobre: "E40216 IFM - Adaptador de Montagem ifm Sensores de Fluxo SM7 SU7 G 3/4 Aço Inox 316L"

Destaques do Produto

Código do produto

E40216

Compatibilidade indicada

Sensores de fluxo SM7 / SU7

Conexão do sensor

G 3/4

Conexão de processo

G 3/4

Material

Aço inoxidável 1.4404 / 316L

Vedação incluída

2 vedações NBR reforçadas com fibras

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

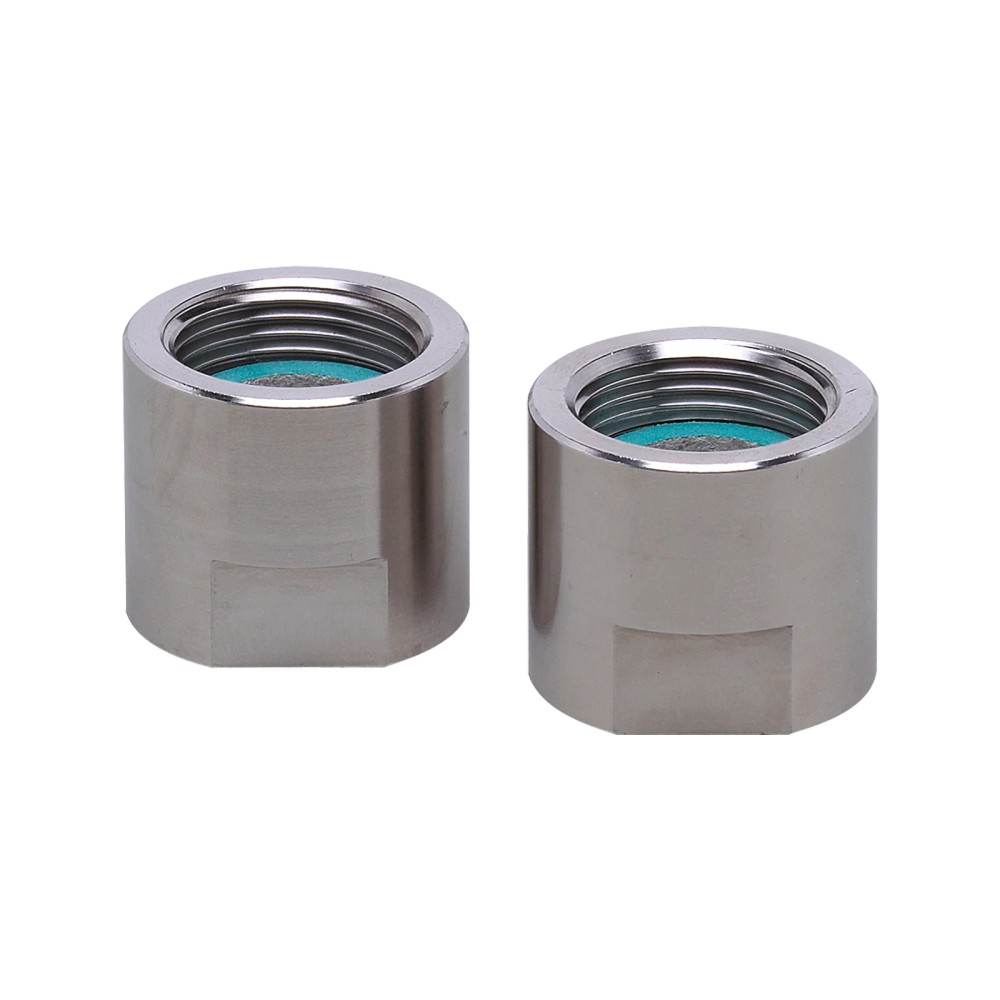

Sobre o E40216 ifm – Adaptador de montagem para sensores de fluxo SM7/SU7, G 3/4, aço inoxidável 316L

O E40216 é um adaptador de montagem para sensores de fluxo ifm das séries SM7 e SU7. Foi projetado para conexão do sensor e do processo G 3/4. O adaptador é feito de aço inoxidável 1.4404 (316L) e acompanha duas vedações de NBR com reforço de fibras.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de montagem
Aplicação indicada	Sensores de fluxo
Sensores compatíveis informados	ifm SM7 / SU7
Conexão do sensor	G 3/4
Conexão de processo	Rosca G 3/4
Material do adaptador	Aço inoxidável 1.4404 / 316L
Material das vedações	NBR com reforço de fibras
Dimensões das vedações	17 × 24 × 3 mm
Conteúdo da embalagem	2 peças
Peso informado no catálogo	221,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de fluxo ifm SM7 ou SU7 quando as conexões requeridas forem G 3/4 no sensor e no processo.
Aplicações em que o material do adaptador especificado, aço inoxidável 1.4404 / 316L, seja compatível com o processo.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que o sensor é da série SM7 ou SU7 e que as conexões necessárias correspondem a G 3/4.
Não presumir compatibilidade química da vedação com o fluido: a ficha exige que a compatibilidade entre o fluido e os materiais seja verificada para cada aplicação.

APLICAÇÕES E USO

Uso especificado: montagem de sensores de fluxo ifm SM7/SU7 com conexão G 3/4 no sensor e no processo.
Em aplicações com fluido, confirmar previamente a compatibilidade química do fluido com o adaptador em aço inoxidável 1.4404 / 316L e com a vedação NBR reforçada com fibras.
A ficha não fornece limites de pressão, temperatura ou compatibilidade química por fluido; consulte a documentação do fabricante para validar as condições operacionais da aplicação.

COMO ESCOLHER

Antes de comprar o E40216 ifm – Adaptador de montagem para sensores de fluxo SM7/SU7, G 3/4, aço inoxidável 316L, verifique estes pontos:

Escolha o E40216 quando

O sensor de fluxo for da série SM7 ou SU7 e a montagem exigir conexão G 3/4 tanto no sensor quanto no processo.

Verifique antes de especificar

Confirme as dimensões e o tipo de conexão da instalação e a compatibilidade do fluido com o aço inoxidável 1.4404 / 316L e com a vedação NBR reforçada com fibras.

Busque outra configuração quando

A conexão do sensor ou do processo não corresponder a G 3/4, ou quando o modelo do sensor não estiver entre SM7 e SU7. A ficha não informa adaptadores alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Código do produto	E40216	Identificação do adaptador de montagem.
Part number informado no anúncio	E40216	Código de peça no anúncio; o catálogo também identifica o part number como E40216-00.
Part number do catálogo	E40216-00	Identificação apresentada no catálogo do produto.
GTIN	4021179245142	Identificador comercial informado na ficha.
Marca	ifm	Fabricante indicado nos dados do produto.
Tipo de produto	Adaptador de montagem	Classificação do componente.
Aplicação	Sensores de fluxo	Aplicação indicada na ficha.
Compatibilidade de modelo	SM7 / SU7	Modelos de sensores de fluxo indicados para este adaptador.

Conexões mecânicas
Conexão do sensor	G 3/4	Conexão indicada no lado do sensor.
Conexão de processo	Rosca G 3/4	Conexão indicada para o processo.

Materiais e vedação
Material do adaptador	1.4404 (aço inoxidável / 316L)	Material especificado para o adaptador.
Material da vedação	NBR com reforço de fibras	Material das vedações incluídas; validar compatibilidade com o fluido da aplicação.
Dimensões da vedação	17 × 24 × 3 mm	Dimensões informadas para cada vedação.

Fornecimento e dados físicos
Quantidade por embalagem	2 peças	Quantidade indicada nos dados do catálogo.
Peso	221,7 g	Peso informado no catálogo; a variante apresenta valor aproximado de 0,22 kg.
Classificação NCM	9026.90.90	Código fiscal informado no catálogo; não constitui especificação de desempenho.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40216 é um adaptador de montagem mecânico; não há conexão elétrica especificada.

Processo Conexão de processo com rosca G 3/4; conexão do sensor G 3/4.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor de fluxo ifm SM7 ou SU7 com conexões G 3/4 correspondentes	✓	As séries SM7/SU7 e as conexões G 3/4 do sensor e do processo estão indicadas na ficha do produto.
Instalação que exige conexão de processo diferente de G 3/4	✗	A conexão de processo informada para este adaptador é G 3/4.
Uso com sensor de modelo diferente de SM7/SU7	✗	A compatibilidade informada está limitada aos sensores de fluxo SM7/SU7; não há outros modelos indicados.
Aplicação em contato com fluido sem validação de compatibilidade dos materiais	✗	A ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o E40216 ifm – Adaptador de montagem para sensores de fluxo SM7/SU7, G 3/4, aço inoxidável 316L

Confirme que o sensor de fluxo pertence à série SM7 ou SU7 e que a conexão requerida é G 3/4.
Verifique a conexão de processo disponível e confirme que corresponde à rosca G 3/4 do adaptador.
Confira se o fluido é compatível com o aço inoxidável 1.4404 / 316L e com a vedação NBR reforçada com fibras, conforme a aplicação.
Inspecione as duas vedações incluídas e confirme as dimensões informadas de 17 × 24 × 3 mm.
Monte o adaptador e o sensor de acordo com as instruções do fabricante, sem presumir torque ou ferramenta não informados na ficha.
Após a montagem, verifique a vedação e valide a instalação nas condições operacionais definidas para o sistema.

Desenho Dimensional

ACESSÓRIOS

2 vedações de NBR com reforço de fibras, 17 × 24 × 3 mm.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento percebido na montagem do adaptador.	Vedação ausente, danificada ou incompatível com o fluido; também pode haver divergência entre as conexões instaladas e G 3/4.	Confira a presença e o estado das vedações, valide a compatibilidade química dos materiais e confirme as conexões do sensor e do processo.
O adaptador não acopla ao sensor.	O modelo do sensor ou a conexão não corresponde à compatibilidade indicada para SM7/SU7 e G 3/4.	Verifique a identificação do sensor e compare a conexão disponível com a especificação G 3/4.
O adaptador não se conecta à tubulação ou ao ponto de processo.	A conexão de processo instalada não corresponde à rosca G 3/4 especificada.	Confirme a especificação da conexão do processo e compare com a rosca G 3/4 do adaptador.
Vedação deteriorada ou falha após exposição ao fluido.	Possível incompatibilidade entre o fluido e a vedação NBR reforçada com fibras ou os materiais do produto.	Identifique o fluido e consulte a documentação técnica para confirmar a compatibilidade química antes de reinstalar ou substituir componentes.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40216-00, português do Brasil (Datasheet) Desenho em escala do E40216 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40216 e com quais sensores de fluxo ele é compatível?

É um adaptador de montagem indicado para sensores de fluxo ifm das séries SM7 e SU7. A ficha informa conexão G 3/4 para o sensor e para o processo.

O que acompanha o adaptador?

O catálogo informa embalagem com 2 peças e inclui duas vedações de NBR com reforço de fibras, de 17 × 24 × 3 mm.

Posso usar o E40216 com uma conexão de processo diferente de G 3/4?

A conexão de processo especificada é rosca G 3/4. A ficha não informa compatibilidade com outras conexões.

O produto serve para sensores fora das séries SM7 e SU7?

A compatibilidade indicada é com SM7/SU7. Não há dados na ficha que confirmem o uso com outros modelos.

O adaptador está instalado, mas há vazamento. O que devo verificar antes de trocá-lo?

Confira se as vedações estão presentes e sem danos, se as conexões correspondem a G 3/4 e se os materiais são compatíveis com o fluido. A ficha não especifica torque de montagem.

A vedação apresentou deterioração. Qual pode ser a causa?

Uma causa possível é incompatibilidade química do fluido com a vedação NBR reforçada com fibras. Verifique a composição do fluido e consulte a documentação do fabricante para validar a compatibilidade.

É melhor comprar o adaptador ou procurar apenas as vedações?

A ficha descreve o E40216 como adaptador de montagem e informa duas vedações na embalagem. Ela não especifica a venda avulsa das vedações nem códigos de reposição; confirme essa informação com o fabricante.

Quando devo escolher outro adaptador em vez do E40216?

Procure outra configuração se a conexão necessária não for G 3/4 ou se o sensor não for SM7/SU7. A ficha não indica modelos alternativos.

Que cuidados devo ter na instalação?

Confirme o modelo do sensor, as conexões G 3/4 e o estado das vedações antes da montagem. Verifique também a compatibilidade do fluido com os materiais; a ficha não informa ferramenta nem torque de aperto.

O E40216 tem ligação elétrica ou protocolo de comunicação?

Não há ligação elétrica ou protocolo especificado: o E40216 é um adaptador de montagem mecânico. A ficha não apresenta dados de conexão elétrica.

GLOSSÁRIO TÉCNICO

Adaptador de montagem

Componente mecânico usado para estabelecer a montagem e a conexão entre o sensor e o processo. (Ref.: tipo de produto: adaptador de montagem)

G 3/4

Designação da conexão indicada para o lado do sensor e para o lado do processo. (Ref.: conexão do sensor e conexão de processo)

Aço inoxidável 1.4404 / 316L

Material especificado para o corpo do adaptador. (Ref.: material do adaptador)

NBR com reforço de fibras

Material especificado para as vedações incluídas; sua compatibilidade com o fluido deve ser verificada em cada aplicação. (Ref.: material da vedação)

SM7 / SU7

Séries de sensores de fluxo indicadas como compatíveis com o adaptador E40216. (Ref.: compatibilidade de modelo)
