Adaptador de Montagem IFM E40206

Pré-visualizar: E40206 IFM - Adaptador de Montagem ifm para Sensores de Fluxo SU9 G 1 1/4 para 1 NPT Aço 316L

E40206 IFM - Adaptador de Montagem ifm para Sensores de Fluxo SU9 G 1 1/4 para 1 NPT Aço 316L

Imagem meramente ilustrativa

R$ 2.674,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40206
EAN: 4021179238823
NCM do produto: 90269090

Destaques do Produto Sensor compatível indicado...mais

Fechar menu

Saiba mais sobre: "E40206 IFM - Adaptador de Montagem ifm para Sensores de Fluxo SU9 G 1 1/4 para 1 NPT Aço 316L"

Destaques do Produto

Sensor compatível indicado

Sensores de fluxo SU9

Rosca do sensor

G 1 1/4

Rosca de processo

1 NPT

Material do adaptador

Aço inoxidável 1.4404 (316L)

Vedação fornecida

2 vedações de NBR reforçado com fibras

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

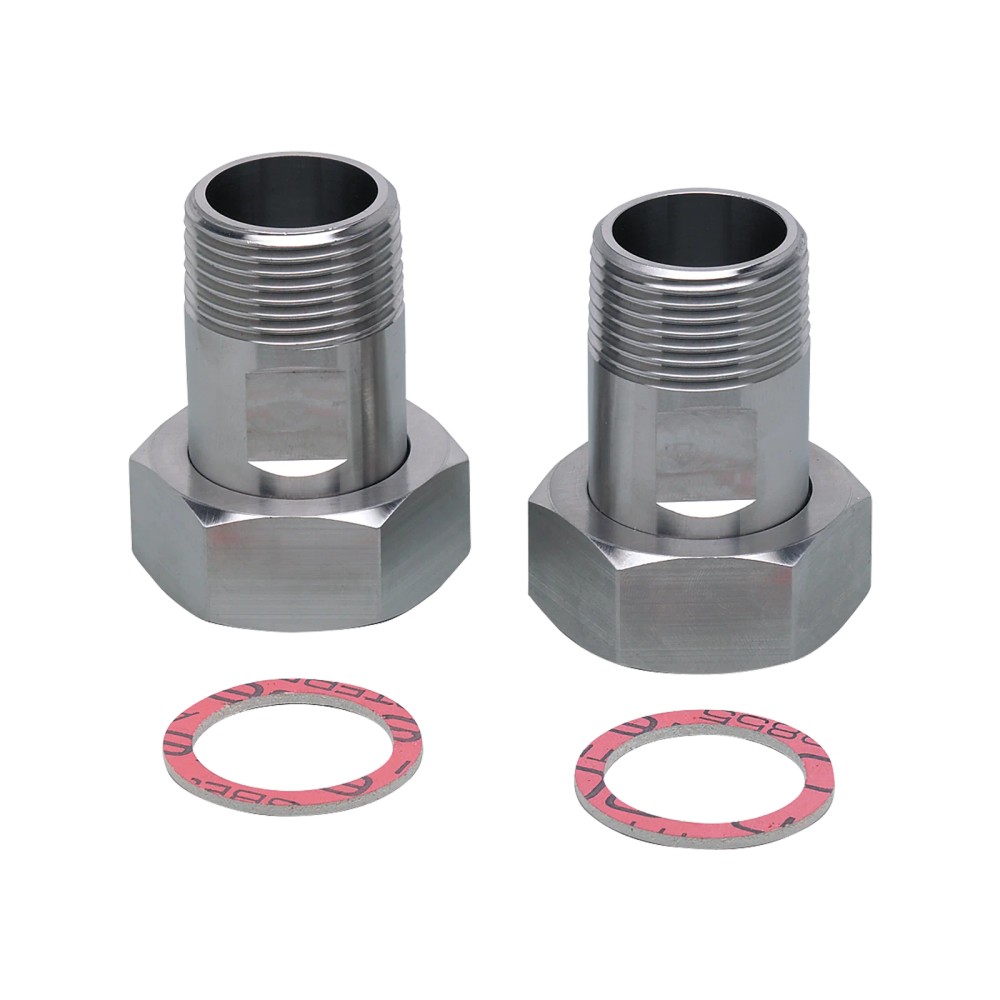

Sobre o Adaptador de montagem ifm E40206 para sensores de fluxo SU9, G 1 1/4 para 1 NPT, aço inoxidável 316L

O ifm E40206 é um adaptador roscado de montagem para sensores de fluxo SU9. Ele conecta a rosca do sensor G 1 1/4 a uma conexão de processo 1 NPT. É fabricado em aço inoxidável 1.4404 (316L) e acompanha duas vedações de NBR reforçado com fibras. A compatibilidade entre o fluido e os materiais deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Função	Adaptador de montagem para sensores de fluxo
Modelo de sensor indicado	Sensores de fluxo SU9
Conexão do sensor	G 1 1/4
Conexão de processo	1 NPT
Material do corpo	Aço inoxidável 1.4404 (316L)
Vedação incluída	NBR reforçado com fibras
Quantidade de vedações	2
Quantidade por embalagem	2 peças
Peso informado	510,5 g
Identificação	E40206 \| GTIN 4021179238823

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de fluxo SU9 quando a conexão do sensor é G 1 1/4 e a conexão de processo requerida é 1 NPT.
Aplicações em que o aço inoxidável 1.4404 (316L) e as vedações fornecidas de NBR reforçado com fibras sejam compatíveis com o fluido; essa compatibilidade deve ser confirmada pelo responsável pela aplicação.

⚠ Considere outro se precisa de:

Não especificado para sensores diferentes da família SU9 na ficha fornecida; confirme a compatibilidade com o fabricante antes de selecionar para outro modelo.
Não selecione quando as roscas necessárias forem diferentes de G 1 1/4 no lado do sensor ou 1 NPT no lado do processo.
Não use sem verificar a compatibilidade do fluido com o aço inoxidável e o material das vedações.

APLICAÇÕES E USO

Uso indicado: adaptação mecânica para instalação de sensores de fluxo SU9 entre a rosca G 1 1/4 do sensor e uma conexão de processo 1 NPT.
Possibilidade de uso em instalações com fluidos somente após validar a compatibilidade do fluido com o aço inoxidável 1.4404 (316L) e as vedações de NBR reforçado com fibras.
A ficha fornecida não especifica pressão, temperatura ou fluidos permitidos; consulte a folha de dados e valide as condições da aplicação antes da instalação.

COMO ESCOLHER

Antes de comprar o Adaptador de montagem ifm E40206 para sensores de fluxo SU9, G 1 1/4 para 1 NPT, aço inoxidável 316L, verifique estes pontos:

Escolha o E40206 quando

O sensor de fluxo for da família SU9, a conexão do sensor for G 1 1/4 e a instalação exigir conexão de processo 1 NPT. Confirme também a compatibilidade dos materiais com o fluido.

Verifique outra configuração quando

A instalação exigir roscas diferentes, sensor de outra família ou materiais de vedação distintos. A ficha disponível não identifica alternativas compatíveis; valide a configuração com a documentação oficial da ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Adaptador de montagem para sensores de fluxo	Função indicada na ficha do produto.
Modelo de sensor compatível indicado	Sensores de fluxo SU9	Modelo informado no catálogo; confirme a conexão e a aplicação antes da montagem.
Marca	ifm	Identificação do fabricante.
Categoria	Acessórios / adaptadores de montagem	Classificação informada no anúncio.
SKU / Part Number	E40206	Código de identificação do produto.
GTIN	4021179238823	Identificador comercial informado na ficha.

Conexões mecânicas
Conexão do sensor	G 1 1/4	Rosca do lado de montagem do sensor.
Conexão de processo	1 NPT	Rosca do lado da conexão ao processo.
Tipo de componente	Adaptador roscado	Construção descrita na ficha.
Forma	Cilíndrico com base hexagonal	Geometria informada para o componente.

Materiais e vedação
Material do corpo	Aço inoxidável 1.4404 (316L)	Material especificado para o adaptador.
Acabamento	Metálico polido	Acabamento informado no anúncio.
Material das vedações incluídas	NBR reforçado com fibras	Material indicado no catálogo; verificar compatibilidade com o fluido.
Quantidade de vedações	2	Quantidade informada para o material incluído.
Composição	Adaptador metálico roscado, base hexagonal, vedação inclusa	Descrição construtiva do produto.

Dados de fornecimento e massa
Quantidade por embalagem	2 peças	Unidades por embalagem informadas no catálogo.
Peso	510,5 g	Massa informada no catálogo.
NCM	9026.90.90	Código fiscal informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: é um adaptador mecânico, sem conexão elétrica especificada.

Processo Conexão de processo roscada 1 NPT; lado do sensor G 1 1/4.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de fluxo SU9 com conexão G 1 1/4 e processo com rosca 1 NPT	✓	As conexões e a família de sensor correspondem às especificações informadas para o E40206.
Instalação que exige rosca de processo diferente de 1 NPT	✗	A conexão de processo indicada para este adaptador é 1 NPT.
Instalação que exige conexão do sensor diferente de G 1 1/4	✗	A conexão do lado do sensor informada para este adaptador é G 1 1/4.
Aplicação com fluido cuja compatibilidade com aço inoxidável 1.4404 (316L) ou NBR reforçado com fibras não foi confirmada	✗	A documentação fornecida exige verificar a compatibilidade entre o fluido e os materiais do produto em cada aplicação.

INSTALAÇÃO

Como instalar o Adaptador de montagem ifm E40206 para sensores de fluxo SU9, G 1 1/4 para 1 NPT, aço inoxidável 316L

Confirme que o sensor é da família SU9 e que sua conexão é G 1 1/4.
Verifique se a conexão de processo disponível é 1 NPT.
Confira a compatibilidade do fluido com o aço inoxidável 1.4404 (316L) e as vedações de NBR reforçado com fibras.
Inspecione as roscas e as duas vedações fornecidas antes da montagem; não utilize componentes danificados.
Monte o adaptador alinhando as roscas corretamente e evitando forçar o encaixe; siga o procedimento e os torques especificados pelo fabricante, se aplicáveis.
Após a montagem, verifique a vedação e a ausência de vazamentos nas condições de operação definidas para a instalação.

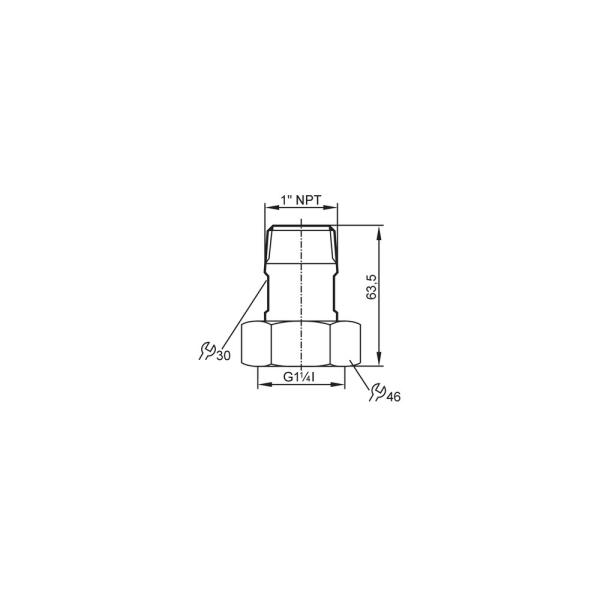

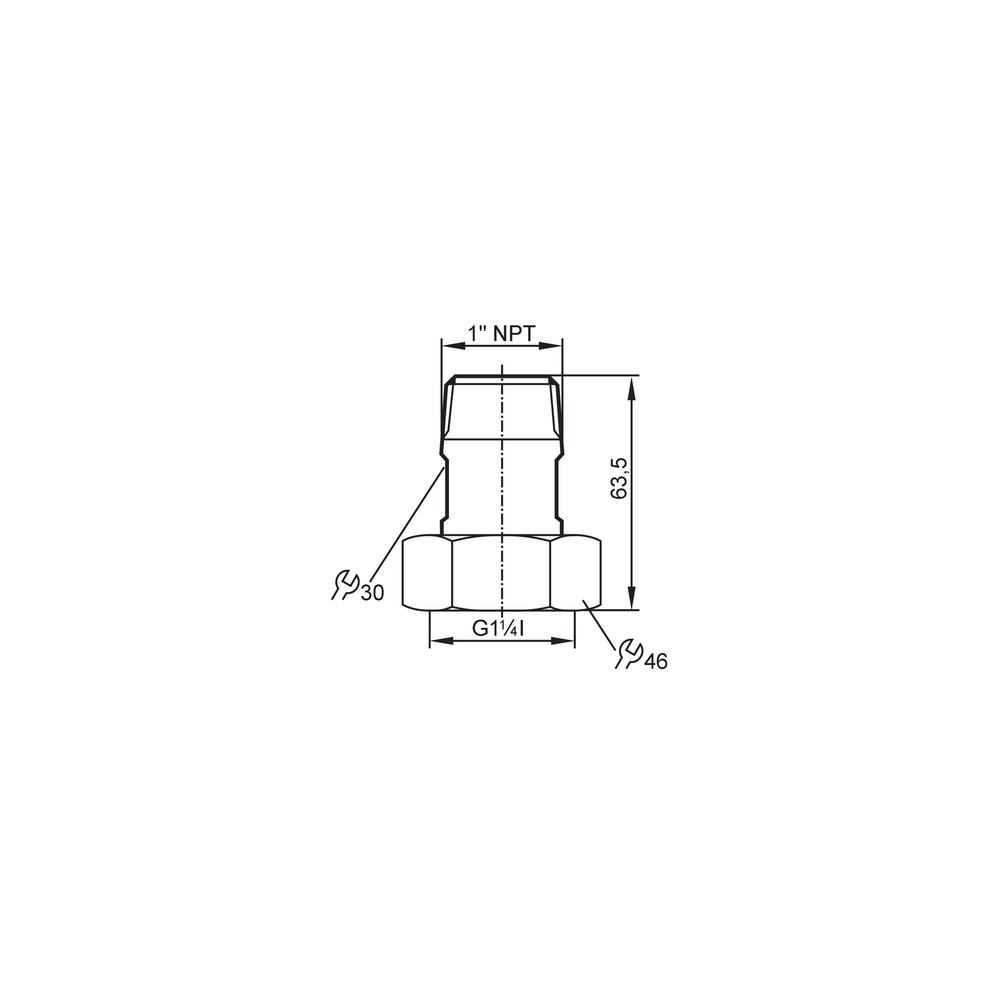

Desenho Dimensional

ACESSÓRIOS

Duas vedações de NBR reforçado com fibras.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface do adaptador após a montagem.	Vedação ausente, danificada ou incompatível com o fluido; também pode haver problema de assentamento ou rosca desalinhada.	Despressurize o sistema conforme o procedimento da instalação e inspecione as vedações, o assentamento e as roscas; confirme a compatibilidade química dos materiais.
O adaptador não inicia o encaixe ou apresenta resistência ao rosquear.	A rosca disponível pode não corresponder a G 1 1/4 no lado do sensor ou a 1 NPT no lado do processo, ou pode estar desalinhada.	Identifique o lado da conexão e confira o padrão e a dimensão das roscas antes de prosseguir; não force o encaixe.
A vedação se deteriora ou ocorre vazamento após o contato com o fluido.	Possível incompatibilidade do fluido com o aço inoxidável 1.4404 (316L) ou com a vedação de NBR reforçado com fibras.	Compare o fluido e as condições de serviço com as informações de compatibilidade do fabricante para os materiais do adaptador e da vedação.
O sensor não pode ser montado no adaptador previsto.	O sensor pode não pertencer à família SU9 ou pode ter uma conexão diferente de G 1 1/4.	Confira a identificação e a conexão do sensor e compare com os dados do E40206 antes de substituir qualquer componente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40206 (PT-BR) (Datasheet) Desenho em escala E40206 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador ifm E40206 e para que serve?

É um adaptador de montagem para sensores de fluxo SU9. Faz a transição mecânica entre a conexão do sensor G 1 1/4 e a conexão de processo 1 NPT.

Quais conexões e materiais devo conferir antes de comprar?

Confira a rosca G 1 1/4 do sensor, a rosca de processo 1 NPT e a compatibilidade do fluido com o corpo em 1.4404 (316L) e a vedação de NBR reforçado com fibras.

O produto acompanha vedações?

Sim. O catálogo informa duas vedações de NBR reforçado com fibras incluídas.

Posso usar este adaptador em um sensor que não seja SU9?

A ficha indica sensores de fluxo SU9 como modelo compatível. Para outra família ou modelo, confirme a compatibilidade com a ifm antes da seleção.

Este adaptador serve para uma conexão de processo diferente de 1 NPT?

A conexão de processo especificada é 1 NPT. A ficha não informa compatibilidade com outras roscas.

O que pode causar vazamento mesmo com o adaptador montado?

Vedações ausentes ou danificadas, montagem desalinhada ou incompatibilidade do material com o fluido podem estar envolvidos. Inspecione as roscas e vedações e valide a compatibilidade química antes de substituir o adaptador.

O que verificar se a rosca não encaixa no sensor?

Confirme se o sensor é SU9 e se a conexão é G 1 1/4. Verifique também alinhamento e estado das roscas; não force o encaixe.

A embalagem contém um ou mais adaptadores?

O catálogo informa duas peças por embalagem e duas vedações incluídas. Confirme a configuração do fornecimento no anúncio antes de concluir a compra.

Como faço a montagem sem danificar as roscas?

Alinhe as roscas antes de rosquear e não force se houver resistência. Consulte o desenho dimensional e as instruções do fabricante para o procedimento de montagem aplicável.

Este produto exige ligação elétrica ou tem pinagem?

Não. O E40206 é um componente mecânico de adaptação e não tem conexão elétrica ou pinagem especificada.

GLOSSÁRIO TÉCNICO

G 1 1/4

Identificação da conexão roscada do lado do sensor no adaptador. (Ref.: Conexão do sensor)

NPT

Tipo de rosca especificado para a conexão do adaptador ao processo; neste produto, 1 NPT. (Ref.: Conexão de processo)

316L

Designação usual associada ao aço inoxidável 1.4404 indicado para o corpo do adaptador. (Ref.: Material do corpo)

NBR reforçado com fibras

Material das vedações fornecidas; sua compatibilidade com o fluido precisa ser confirmada para a aplicação. (Ref.: Material das vedações incluídas)

SU9

Família de sensores de fluxo indicada no catálogo como compatível com o adaptador E40206. (Ref.: Modelo de sensor compatível indicado)
