Adaptador de Solda IFM E40195

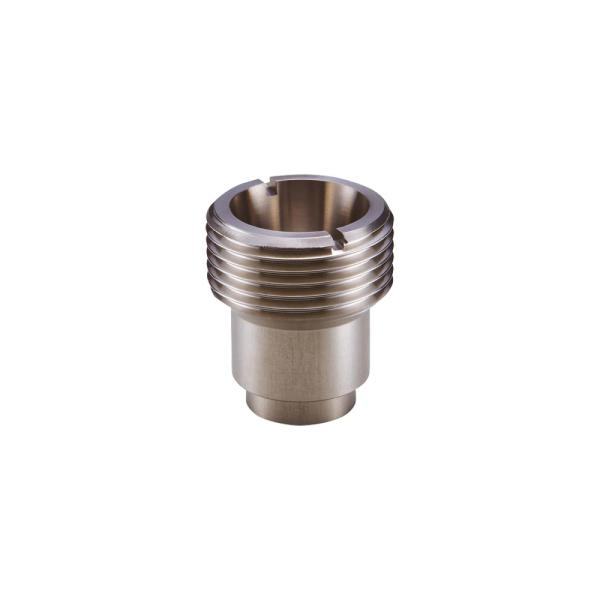

Pré-visualizar: E40195 IFM - Adaptador Solda IFM SD G1 p/ Sensores Ar SD Inox 316L 50bar

E40195 IFM - Adaptador Solda IFM SD G1 p/ Sensores Ar SD Inox 316L 50bar

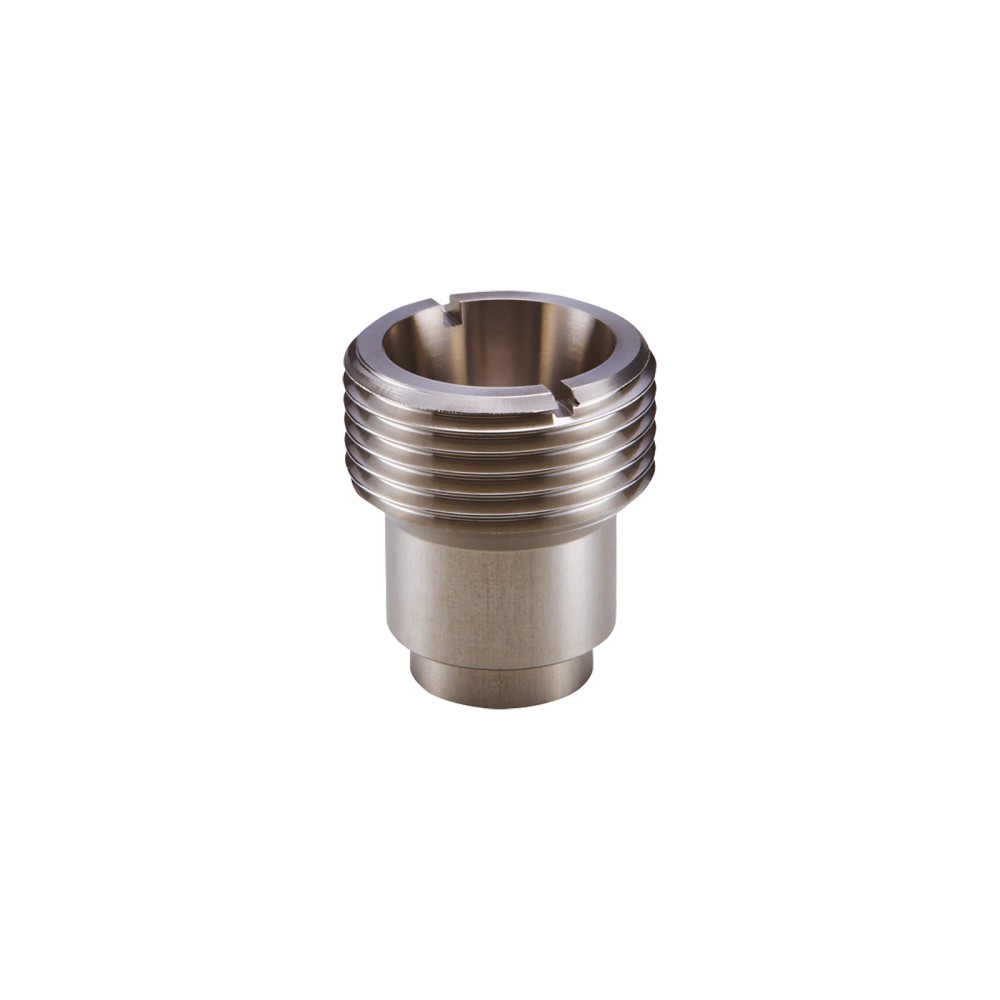

Imagem meramente ilustrativa

R$ 607,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40195
EAN: 4021179230926
NCM do produto: 90269090

Destaques do Produto Tipo Adaptador de...mais

Fechar menu

Saiba mais sobre: "E40195 IFM - Adaptador Solda IFM SD G1 p/ Sensores Ar SD Inox 316L 50bar"

Destaques do Produto

Tipo

Adaptador de soldagem para sensores de processo

Conexão do sensor

G 1, rosca interna

Conexão de processo

Soldagem, Ø 20 mm

Pressão máxima informada

50 bar / 5 MPa

Temperatura do fluido

-20 a 85 °C

Material molhado

Aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40195 IFM — Adaptador de soldagem ADAPT SD G1 para sensores de processo, aço inoxidável 316L, 50 bar

O E40195 é um adaptador de soldagem para instalar sensores de processo, indicado pelo fabricante para o medidor de ar comprimido SD. Possui conexão interna G 1 para o sensor e conexão de processo para soldagem, com diâmetro de 20 mm. As especificações informadas incluem resistência à pressão de 50 bar, aço inoxidável 316L nas partes em contato com o fluido e faixa de temperatura do fluido de -20 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	ADAPT SD G1
SKU / Part number	E40195
Aplicação indicada	Medidor de ar comprimido SD
Conexão do sensor	G 1, rosca interna
Conexão de processo	Adaptador para soldagem, Ø 20 mm
Resistência à pressão	50 bar / 5 MPa
Temperatura do fluido	-20 a 85 °C
Material em contato com o fluido	1.4404, aço inoxidável 316L
Aprovação	CRN
Peso / quantidade por embalagem	111,7 g / 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalação de um medidor de ar comprimido SD em uma conexão de processo soldada compatível com o adaptador de Ø 20 mm.
Aplicações em que a conexão do sensor necessária seja G 1 com rosca interna e as condições de pressão e temperatura estejam dentro dos limites informados.
Aplicações em que a compatibilidade entre o fluido e o aço inoxidável 316L tenha sido verificada.

⚠ Considere outro se precisa de:

Não selecionar se a conexão requerida para o sensor não for G 1 com rosca interna; a ficha não informa adaptadores para outras roscas.
Não usar acima de 50 bar ou fora da faixa de temperatura do fluido de -20 a 85 °C.
Não presumir compatibilidade química apenas pela indicação de aço inoxidável 316L; a compatibilidade entre fluido e material deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem do medidor de ar comprimido SD por meio de conexão de processo soldada de Ø 20 mm.
Pode ser especificado em processos cuja conexão do sensor seja G 1 interna e cujas condições estejam dentro de 50 bar e de -20 a 85 °C; a adequação ao processo deve ser confirmada pelo projetista.
Antes do uso, verifique a compatibilidade química do fluido com o aço inoxidável 316L. A ficha não lista fluidos específicos compatíveis.
A classificação segundo a DESP não é definida apenas pelo adaptador: depende da aplicação e deve ser determinada pelo usuário ou operador.

COMO ESCOLHER

Antes de comprar o E40195 IFM — Adaptador de soldagem ADAPT SD G1 para sensores de processo, aço inoxidável 316L, 50 bar, verifique estes pontos:

Escolha o E40195 quando

A instalação for para o medidor de ar comprimido SD e exigir conexão de sensor G 1 interna, montagem de processo por soldagem com Ø 20 mm e operação dentro dos limites informados de pressão e temperatura.

Avalie outra configuração quando

O sensor exigir uma conexão diferente de G 1 interna, o processo não aceitar a conexão de soldagem de Ø 20 mm ou as condições excederem 50 bar ou -20 a 85 °C. Confirme a configuração alternativa na documentação do fabricante.

Valide antes de especificar

Confira a compatibilidade do fluido com o material em contato e avalie a classificação aplicável segundo a Diretiva de Equipamentos sob Pressão (DESP); a classificação depende da aplicação e cabe ao usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de soldagem para sensores de processo	Identificação funcional do componente.
Modelo	ADAPT SD G1	Modelo informado no catálogo.
Aplicação	Para medidor de ar comprimido SD	Aplicação indicada pelo fabricante.
Marca	ifm / ifm electronic	Fabricante informado na ficha.
SKU / Part number	E40195	Código de identificação do produto.
GTIN	4021179230926	Identificador comercial informado no anúncio.
Categoria	Acessórios para sensores	Classificação do produto no anúncio.

Conexões e montagem
Conexão do sensor	G 1, rosca interna	Interface mecânica para o sensor.
Conexão de processo	Adaptador para soldagem, Ø 20 mm	Dimensão indicada para a conexão de processo; a instalação requer soldagem.

Condições de processo
Resistência à pressão	50 bar / 5 MPa	Limite de pressão informado na ficha.
Temperatura do fluido	-20 a 85 °C	Faixa operacional informada para o fluido.
Materiais em contato com o fluido	1.4404, aço inoxidável 316L	Material molhado; verificar compatibilidade com o fluido em cada aplicação.

Materiais e aprovações
Aprovação / certificação	CRN	Aprovação indicada nos dados do produto.
Diretiva de Equipamentos sob Pressão (DESP)	A possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador.	A ficha não atribui uma classificação universal ao conjunto.

Dados mecânicos e comerciais
Diâmetro	20 mm	Diâmetro associado à conexão de processo para soldagem.
Peso	111,7 g	Peso unitário informado no catálogo.
Unidades por embalagem	1 peça	Quantidade de embalagem informada.
NCM	9026.90.90	Código fiscal informado no catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40195 é um adaptador mecânico de soldagem, sem conexão elétrica ou protocolo informado.

Processo Conexão do sensor: G 1, rosca interna. Conexão de processo: adaptador para soldagem Ø 20 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem do medidor de ar comprimido SD com conexão de sensor G 1 interna e processo soldado de Ø 20 mm.	✓	Essa é a aplicação indicada e corresponde às conexões especificadas para o adaptador.
Uso com sensor que exige conexão diferente de G 1 interna.	✗	A conexão do sensor especificada para este adaptador é G 1 com rosca interna; não há outra conexão indicada na ficha.
Instalação submetida a pressão superior a 50 bar.	✗	A resistência à pressão informada é 50 bar / 5 MPa.
Fluido operando fora da faixa de -20 a 85 °C.	✗	A faixa de temperatura do fluido informada é de -20 a 85 °C.
Aplicação cujo fluido ainda não teve compatibilidade verificada com aço inoxidável 316L.	✗	A ficha exige verificar a compatibilidade entre o fluido e o material do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o E40195 IFM — Adaptador de soldagem ADAPT SD G1 para sensores de processo, aço inoxidável 316L, 50 bar

Confirme que o sensor e o medidor de ar comprimido SD são compatíveis com a conexão G 1 interna do adaptador.
Verifique previamente a compatibilidade do fluido com o aço inoxidável 316L e confirme que pressão e temperatura do processo estão dentro dos limites especificados.
Planeje a posição e a orientação do ponto de instalação na tubulação conforme o projeto do processo e a documentação do medidor.
Prepare a conexão de processo para soldagem com Ø 20 mm, seguindo os procedimentos aplicáveis à tubulação e à instalação.
Execute a soldagem conforme os procedimentos técnicos definidos para o conjunto; a ficha do produto não especifica parâmetros de soldagem.
Após a montagem, inspecione a junta e confirme a estanqueidade e as condições de operação de acordo com os procedimentos da instalação.

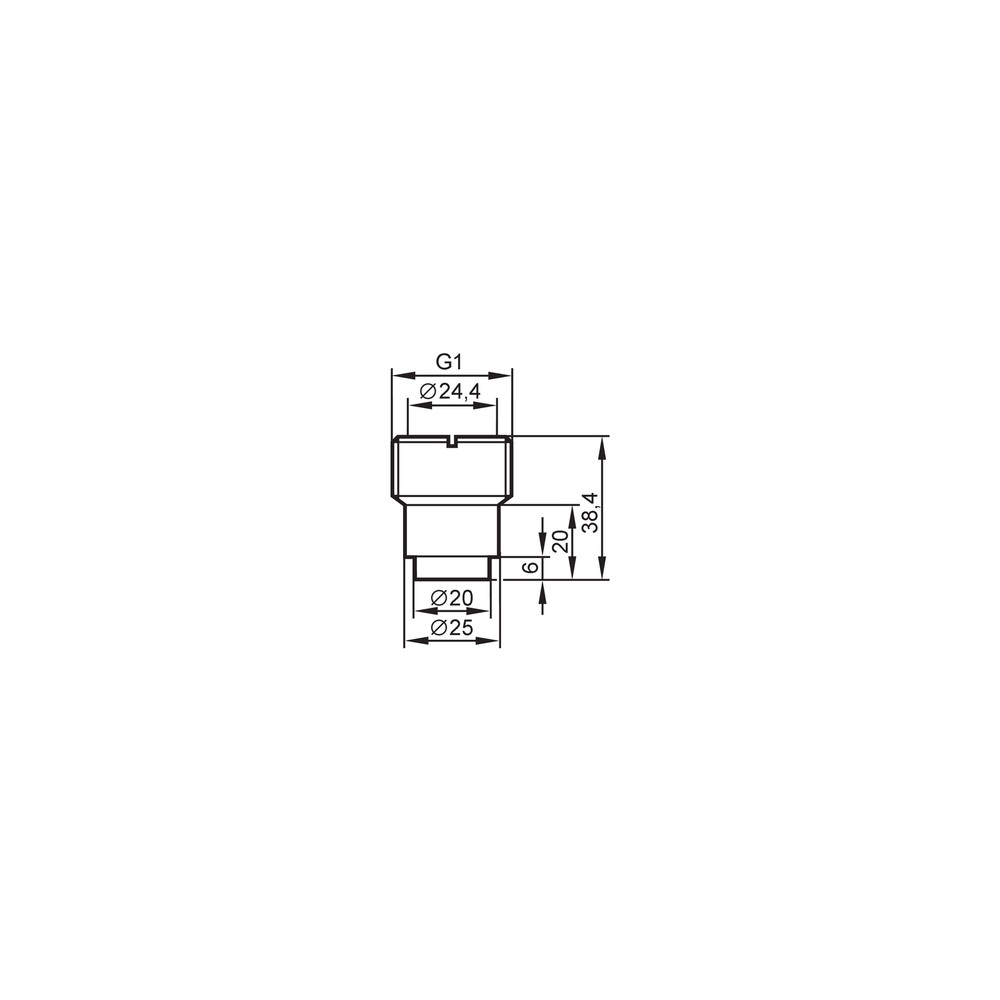

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia ou não assenta corretamente no adaptador.	Conexão do sensor diferente de G 1 interna, ou incompatibilidade mecânica na montagem.	Confira a especificação da conexão do sensor e compare com G 1, rosca interna, indicada para o E40195; consulte o desenho dimensional se necessário.
Vazamento na região de instalação do adaptador.	Falha ou defeito na junta soldada, ou montagem inadequada do conjunto.	Inspecione visualmente a solda e realize a verificação de estanqueidade pelo procedimento aprovado para a instalação.
Deformação, vazamento ou dano após operação sob pressão.	Pressão do processo acima do limite informado ou condição de instalação inadequada.	Confira a pressão real do processo e compare com o limite de 50 bar / 5 MPa; avalie também a montagem.
Corrosão ou alteração do adaptador em serviço.	Possível incompatibilidade entre o fluido e o aço inoxidável 316L.	Identifique o fluido e valide sua compatibilidade com o material 1.4404/316L para as condições reais de operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40195, PT-BR (Datasheet) Desenho em escala E40195 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40195 e para qual sensor ele serve?

É um adaptador de soldagem para sensores de processo, indicado pelo fabricante para o medidor de ar comprimido SD. A conexão do sensor é G 1 com rosca interna.

O que vem na embalagem e qual é a conexão de processo?

A ficha informa uma peça por embalagem. A conexão de processo é para soldagem, com Ø 20 mm.

Posso usar o E40195 com um sensor que não tenha rosca G 1?

A conexão informada para o sensor é G 1 interna. A ficha não confirma compatibilidade com outras roscas, portanto verifique a conexão requerida pelo sensor antes da seleção.

Este adaptador serve para fluidos incompatíveis com aço inoxidável 316L?

A ficha não identifica fluidos incompatíveis específicos. Ela exige verificar a compatibilidade entre o fluido e o material do produto para cada aplicação.

O que verificar se o sensor não encaixar no adaptador?

Confira se o sensor requer G 1 com rosca interna. Se a conexão corresponder, consulte o desenho dimensional e verifique a montagem antes de substituir o adaptador.

O que pode causar vazamento depois de instalar o adaptador?

Uma junta soldada com falha ou uma montagem inadequada são causas possíveis. Inspecione a solda e verifique a estanqueidade conforme o procedimento da instalação.

Devo comprar este adaptador ou procurar um modelo para outra rosca?

Escolha o E40195 quando a conexão necessária for G 1 interna e o processo aceitar montagem soldada de Ø 20 mm. Para outra rosca ou outro tipo de conexão, selecione uma configuração cuja compatibilidade esteja confirmada pelo fabricante.

Este adaptador é um kit com sensor ou um item avulso?

A ficha informa uma peça por embalagem e identifica o E40195 como adaptador. Não há indicação de que o sensor esteja incluído.

Que cuidados considerar na instalação?

Planeje a soldagem da conexão de Ø 20 mm e valide previamente pressão, temperatura e compatibilidade do fluido com 316L. A ficha não especifica parâmetros de soldagem; consulte os procedimentos da instalação e a documentação do fabricante.

O adaptador tem conexão elétrica ou precisa de pinagem?

Não. O E40195 é um componente mecânico de soldagem; a ficha não indica conexão elétrica, pinagem ou protocolo.

GLOSSÁRIO TÉCNICO

G 1, rosca interna

Conexão mecânica fêmea indicada para a interface do sensor.

Adaptador de soldagem

Componente mecânico que permite integrar o sensor ao processo por uma conexão soldada.

316L

Designação do aço inoxidável 1.4404 indicado para as partes em contato com o fluido.

Resistência à pressão

Limite de pressão informado para o produto; deve ser respeitado na aplicação.

CRN

Aprovação indicada na ficha do produto.
