Adaptador de Soldagem IFM E40195

Pré-visualizar: E40195 IFM - Adaptador de Soldagem ifm para Sensores SD G1 50bar Inox 316L

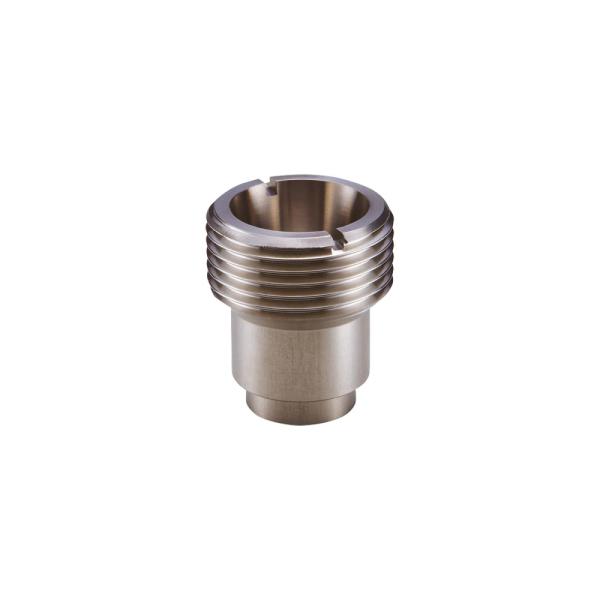

E40195 IFM - Adaptador de Soldagem ifm para Sensores SD G1 50bar Inox 316L

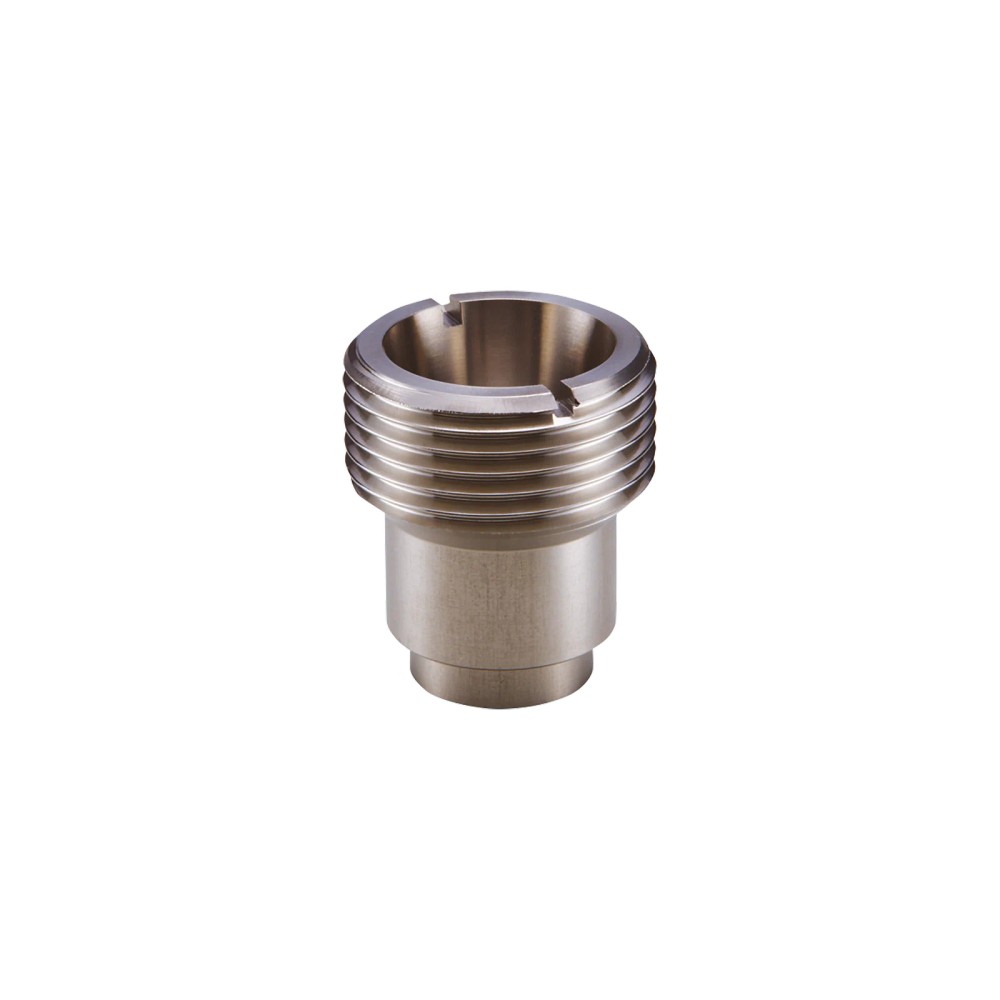

Imagem meramente ilustrativa

R$ 607,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40195
EAN: 4021179230926
NCM do produto: 90269090

Destaques do Produto Sensor compatível por conexão...mais

Fechar menu

Saiba mais sobre: "E40195 IFM - Adaptador de Soldagem ifm para Sensores SD G1 50bar Inox 316L"

Destaques do Produto

Sensor compatível por conexão

Sensor com conexão G 1

Tipo de montagem no processo

Adaptador para soldagem Ø 20 mm

Limite de pressão informado

50 bar / 5 MPa

Faixa de temperatura do fluido

-20 a 85 °C

Material em contato com o fluido

Aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40195 IFM – Adaptador de Soldagem para Sensores SD G1, 50 bar, Aço Inoxidável 316L

O ifm E40195 é um adaptador de soldagem para montagem de sensores de processo com conexão G 1 interna. É indicado pelo fabricante para o medidor de ar comprimido SD. Possui conexão de processo para soldagem com diâmetro de 20 mm, partes em contato com o fluido em aço inoxidável 316L e resistência à pressão de 50 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	ADAPT SD G1
SKU / Part number	E40195
Aplicação indicada	Medidor de ar comprimido SD
Conexão do sensor	G 1, rosca interna
Conexão de processo	Adaptador para soldagem, Ø 20 mm
Pressão máxima informada	50 bar / 5 MPa
Temperatura do fluido	-20 a 85 °C
Material em contato com o fluido	1.4404, aço inoxidável 316L
Aprovação	CRN
Peso	111,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de medidores de ar comprimido SD que exijam adaptador de soldagem e conexão de sensor G 1 interna.
Aplicações em que as condições do fluido estejam dentro de -20 a 85 °C e a pressão não exceda 50 bar.
Aplicações que requeiram material em contato com o fluido em aço inoxidável 316L, após verificação de compatibilidade química.

⚠ Considere outro se precisa de:

Não especificado como conexão elétrica ou dispositivo de comunicação; é um componente mecânico de montagem.
Não utilizar fora dos limites informados de pressão e temperatura do fluido.
Não assumir compatibilidade química apenas pelo material: a ficha orienta verificar a compatibilidade entre o fluido e o material do produto em cada aplicação.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem do medidor de ar comprimido SD usando conexão de processo para soldagem Ø 20 mm e interface de sensor G 1 interna.
Possibilidade de uso em outras aplicações de processo somente após confirmar interface mecânica, pressão até 50 bar, temperatura do fluido entre -20 e 85 °C e compatibilidade química do fluido com o aço inoxidável 316L. Essa possibilidade não substitui a validação da aplicação pelo responsável técnico.

COMO ESCOLHER

Antes de comprar o E40195 IFM – Adaptador de Soldagem para Sensores SD G1, 50 bar, Aço Inoxidável 316L, verifique estes pontos:

Escolha o E40195 quando

O medidor de ar comprimido SD requerer montagem por adaptador de soldagem Ø 20 mm e a interface do sensor for G 1 interna. Confirme também que pressão, temperatura e compatibilidade do fluido atendem às condições da instalação.

Avalie outra configuração quando

A conexão do sensor necessária não for G 1 interna, o processo exigir outro tipo ou diâmetro de conexão, ou as condições excederem 50 bar ou a faixa de -20 a 85 °C. A ficha disponível não identifica modelos alternativos; consulte o fabricante para selecionar a configuração adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Marca indicada no anúncio.
Modelo	ADAPT SD G1	Designação do modelo informada na ficha.
SKU / Part number	E40195	Código de identificação do produto.
GTIN	4021179230926	Identificador comercial informado no anúncio.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9026.90.90	Classificação fiscal informada nos dados do produto.

Área de aplicação
Tipo de produto	Adaptador de soldagem para sensores de processo	Função declarada para o componente.
Aplicação indicada	Medidor de ar comprimido SD	Aplicação especificada na ficha do fabricante.

Conexões mecânicas
Conexão do sensor	G 1, rosca interna	Interface mecânica indicada para o sensor.
Conexão de processo	Adaptador para soldagem Ø 20 mm	Tipo de montagem e diâmetro informados na ficha.

Condições de processo
Resistência à pressão	50 bar / 5 MPa	Limite informado para o adaptador; não exceder.
Temperatura do fluido	-20 a 85 °C	Faixa de temperatura informada para o fluido.
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações	Instrução de segurança indicada na ficha do produto.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário/operador.	A classificação não é determinada isoladamente pelo produto.

Materiais em contato com o fluido
Material	1.4404, aço inoxidável 316L	Material informado para as partes em contato com o fluido; verificar compatibilidade química na aplicação.

Aprovações
Aprovação	CRN	Aprovação indicada nos dados do produto.

Dados físicos
Diâmetro	20 mm	Diâmetro informado para a conexão de processo de soldagem.
Peso	111,7 g	Peso informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não se aplica: o E40195 é um adaptador mecânico e a ficha não informa protocolo de comunicação.

Conexões

Elétrica Não se aplica; a ficha não informa conexão elétrica para este adaptador.

Processo Adaptador para soldagem Ø 20 mm; conexão do sensor G 1, rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medidor de ar comprimido SD com conexão G 1 e montagem de processo por soldagem Ø 20 mm	✓	Essa é a aplicação indicada na ficha do produto, respeitados os limites de pressão e temperatura.
Processo com pressão de até 50 bar e fluido entre -20 e 85 °C	✓	As condições estão dentro dos limites informados; a compatibilidade do fluido com o material ainda deve ser verificada.
Sensor cuja conexão não seja G 1 rosca interna	✗	A interface do sensor indicada para o adaptador é G 1 rosca interna.
Instalação acima de 50 bar ou fora de -20 a 85 °C para o fluido	✗	As condições excedem os limites informados na ficha.
Seleção baseada exclusivamente em protocolo ou ligação elétrica	✗	O E40195 é um adaptador mecânico; não há dados de protocolo ou conexão elétrica associados ao produto.

INSTALAÇÃO

Como instalar o E40195 IFM – Adaptador de Soldagem para Sensores SD G1, 50 bar, Aço Inoxidável 316L

Confirme que o sensor previsto utiliza conexão G 1 rosca interna compatível com o adaptador.
Verifique se pressão e temperatura do fluido permanecem dentro dos limites informados para o E40195.
Confirme a compatibilidade entre o fluido e o aço inoxidável 316L antes da montagem.
Prepare a conexão de processo para soldagem Ø 20 mm conforme o procedimento de soldagem aplicável à instalação.
Instale o adaptador por soldagem e verifique a integridade da união antes de colocar o sistema em operação.
Monte o sensor na conexão G 1 e confira a vedação e a ausência de vazamentos conforme os procedimentos da instalação e do fabricante.

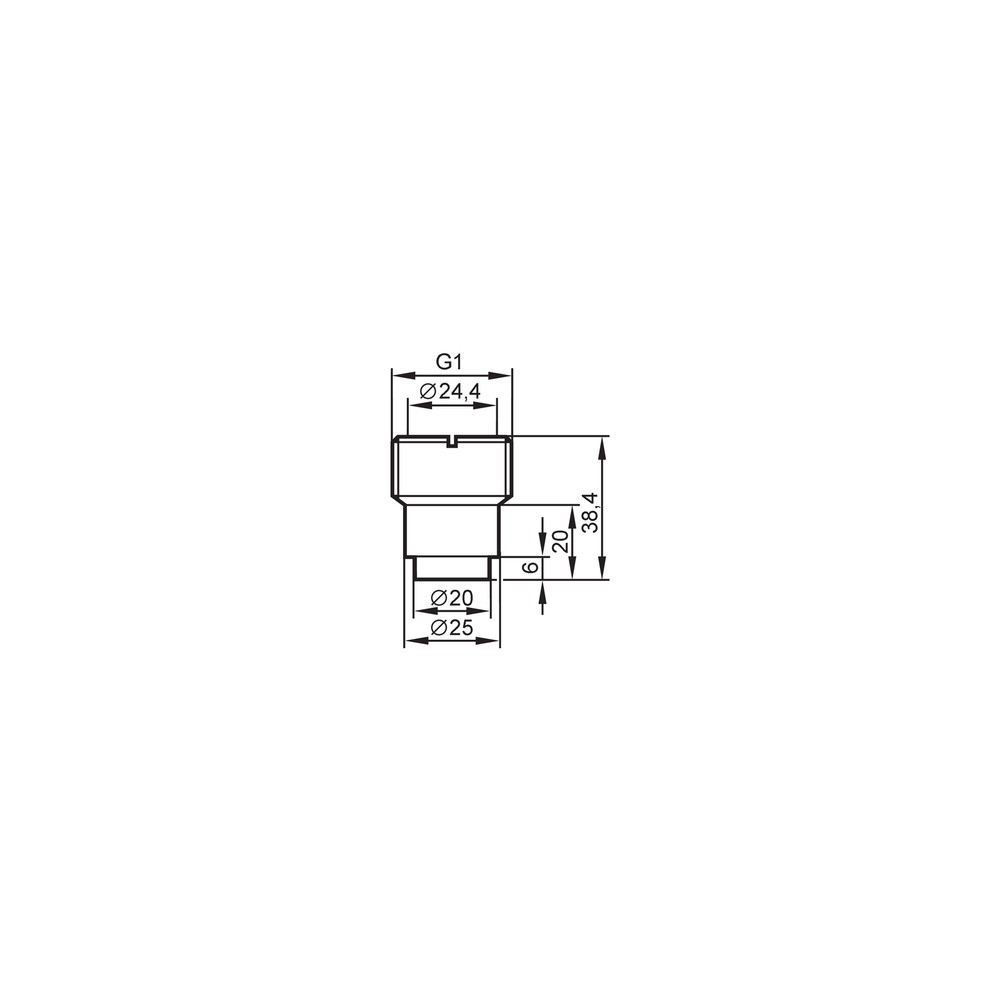

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia no adaptador.	A conexão do sensor pode não corresponder a G 1 rosca interna.	Confira a especificação da conexão do sensor e compare-a com a interface indicada para o E40195; não force o encaixe.
Há vazamento na união com o processo após a montagem.	A união soldada pode não estar íntegra ou a instalação pode não ter seguido o procedimento aplicável.	Inspecione a junta soldada conforme o procedimento da instalação e verifique vazamentos antes da operação.
O conjunto apresenta vazamento na conexão entre sensor e adaptador.	A conexão ou a vedação pode não estar corretamente montada, ou as interfaces podem não corresponder.	Confirme a conexão G 1 do sensor e revise a montagem e a vedação conforme as instruções do fabricante.
O adaptador apresenta sinais de incompatibilidade com o fluido ou a instalação opera fora das condições previstas.	O fluido pode não ser compatível com o material, ou pressão e temperatura podem exceder os limites informados.	Compare as condições reais com o limite de 50 bar e a faixa de -20 a 85 °C; valide a compatibilidade química do fluido com aço inoxidável 316L.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40195 em português (Datasheet) Desenho em escala do E40195 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40195 e para qual sensor ele serve?

É um adaptador de soldagem para sensores de processo, indicado para o medidor de ar comprimido SD. A conexão do sensor é G 1 com rosca interna.

O que acompanha a embalagem?

A ficha informa uma peça por embalagem: o adaptador E40195. Não há acessórios adicionais listados.

Este adaptador serve para fluido acima de 85 °C ou pressão acima de 50 bar?

Não dentro dos limites informados para o produto: a temperatura do fluido indicada é de -20 a 85 °C e a resistência à pressão é de até 50 bar. Para condições fora desses limites, consulte o fabricante sobre outra configuração.

Posso usar o E40195 com um sensor que não tenha conexão G 1?

A ficha especifica conexão G 1 rosca interna para o sensor. Não é possível confirmar compatibilidade mecânica com outra conexão a partir dos dados disponíveis.

O que pode causar vazamento depois da soldagem?

Uma união soldada sem integridade pode causar vazamento. Inspecione a solda conforme o procedimento da instalação antes de colocar o sistema em operação.

O sensor não encaixa: o adaptador está com defeito?

Não necessariamente; uma causa possível é uma conexão do sensor diferente de G 1. Confira a especificação da interface antes de substituir o adaptador.

Preciso comprar um kit ou o adaptador é vendido separado?

A ficha informa uma peça por embalagem e não lista um kit ou acessórios incluídos. Confirme os demais componentes necessários para a instalação separadamente.

Quando devo escolher este adaptador em vez de outra versão?

Escolha o E40195 quando a aplicação exigir conexão de sensor G 1 interna e montagem para soldagem Ø 20 mm. Se a interface ou as condições de processo forem diferentes, valide a configuração apropriada com o fabricante.

Que cuidados devo ter na instalação?

Verifique conexão, pressão, temperatura e compatibilidade do fluido com o material antes da montagem. A conexão de processo é soldável; siga o procedimento de soldagem aplicável à instalação.

É necessário verificar a compatibilidade do fluido com o aço inoxidável 316L?

Sim. A ficha orienta verificar a compatibilidade entre o fluido e o material do produto em todas as aplicações.

GLOSSÁRIO TÉCNICO

G 1 rosca interna

Interface mecânica interna especificada para a conexão do sensor no adaptador.

Adaptador de soldagem

Componente que permite a montagem no processo por meio de uma conexão soldável.

Aço inoxidável 316L

Material indicado para as partes do produto em contato com o fluido; sua compatibilidade química deve ser validada para cada aplicação.

CRN

Aprovação identificada na ficha do produto.

DESP

Diretiva de equipamentos sob pressão; a ficha informa que uma possível classificação depende da aplicação e deve ser feita pelo usuário ou operador.
