Adaptador de Montagem ifm E40193

Pré-visualizar: E40193 IFM - Adaptador de Montagem ifm para Sensores de Fluxo G1 para 3/4 NPT Aço 316L

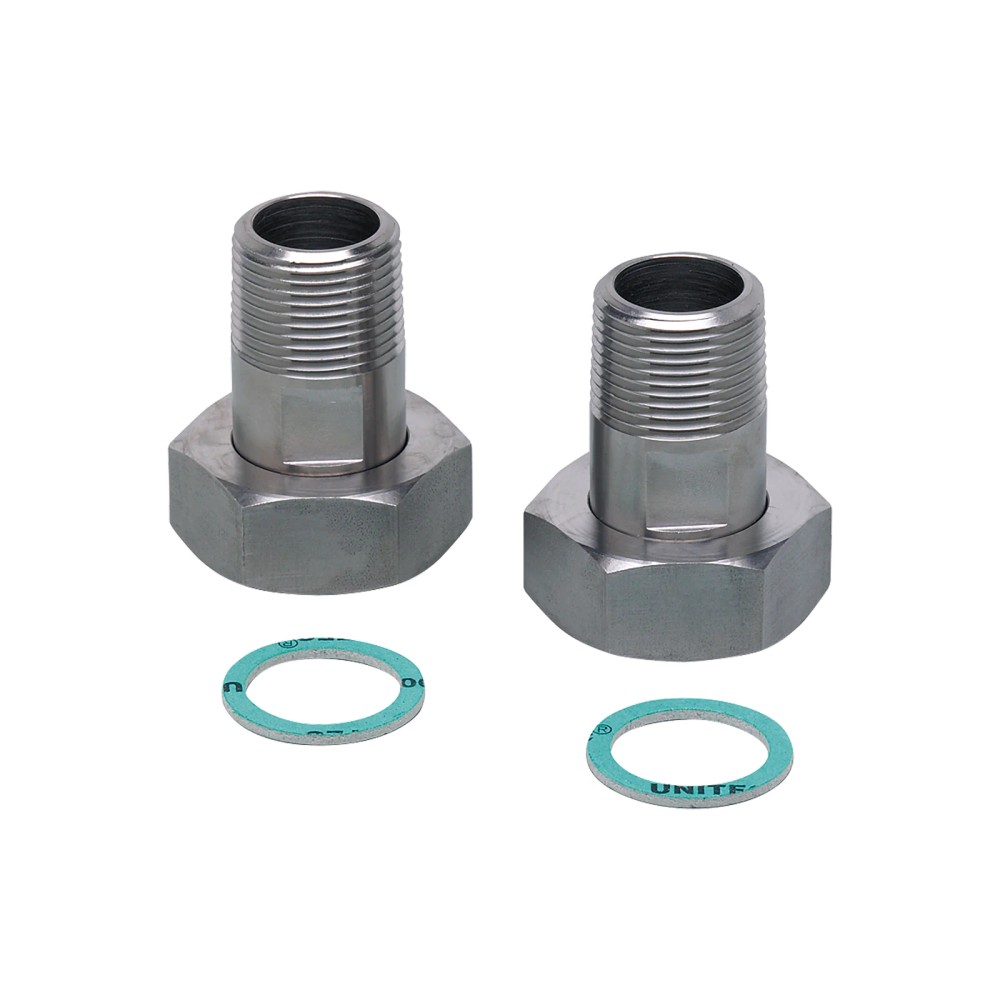

E40193 IFM - Adaptador de Montagem ifm para Sensores de Fluxo G1 para 3/4 NPT Aço 316L

Imagem meramente ilustrativa

R$ 807,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40193
EAN: 4021179230957
NCM do produto: 90269090

Destaques do Produto Tipo de produto...mais

Fechar menu

Saiba mais sobre: "E40193 IFM - Adaptador de Montagem ifm para Sensores de Fluxo G1 para 3/4 NPT Aço 316L"

Destaques do Produto

Tipo de produto

Adaptador de montagem para sensores de fluxo

Conexão do sensor

G 1

Conexão de processo

3/4″ NPT

Sensores indicados

ifm Typ SM8 e SU8

Material do adaptador

Aço inoxidável 1.4404 (316L)

Limite informado segundo CRN

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40193 IFM — Adaptador de montagem para sensores de fluxo, conexão G 1 para processo 3/4″ NPT, aço inoxidável 316L

O E40193 é um adaptador de montagem para conectar sensores de fluxo compatíveis a uma conexão de processo 3/4″ NPT. Possui conexão para sensor G 1 e corpo em aço inoxidável 1.4404 (316L). É indicado para sensores de fluxo ifm dos tipos SM8 e SU8; a pressão máxima de operação informada para aplicações segundo CRN é 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40193
Aplicação	Montagem de sensores de fluxo
Sensores compatíveis informados	ifm Typ SM8 e SU8
Conexão do sensor	G 1
Conexão de processo	3/4″ NPT
Material do adaptador	Aço inoxidável 1.4404 (316L)
Vedação	NBR com reforço de fibras; 23,5 × 30 × 3 mm
Pressão máxima em aplicações segundo CRN	16 bar
Aprovação	CRN
Conteúdo da embalagem	2 adaptadores e 2 vedações

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de fluxo ifm Typ SM8 ou SU8 em conexão de processo 3/4″ NPT, quando a interface do sensor requerida é G 1.
Aplicações que atendam às condições de processo e materiais especificadas para o adaptador e sua vedação.
Aplicações segundo CRN dentro do limite de pressão máxima informado de 16 bar.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo necessária não for 3/4″ NPT ou quando a conexão do sensor não corresponder a G 1.
Não usar acima de 16 bar em aplicações segundo CRN.
Não presumir compatibilidade química da vedação: verificar a compatibilidade entre o fluido e os materiais do produto para cada aplicação.

APLICAÇÕES E USO

Aplicação comprovada: montagem de sensores de fluxo ifm Typ SM8 e SU8, conforme compatibilidade declarada na ficha.
Aplicação condicionada: instalação em processo com conexão 3/4″ NPT e sensor com conexão G 1; confirme o assentamento e a vedação conforme documentação do fabricante.
Aplicação segundo CRN: respeitar a pressão máxima informada de 16 bar e avaliar as demais condições específicas do sistema.
Para fluidos de processo, verificar previamente a compatibilidade química com o aço inoxidável 1.4404 (316L) e com a vedação NBR reforçada; a ficha não declara compatibilidade universal.

COMO ESCOLHER

Antes de comprar o E40193 IFM — Adaptador de montagem para sensores de fluxo, conexão G 1 para processo 3/4″ NPT, aço inoxidável 316L, verifique estes pontos:

Escolha o E40193 quando

A montagem exigir interface G 1 para sensor e conexão de processo 3/4″ NPT, com sensor de fluxo ifm Typ SM8 ou SU8. Para aplicações segundo CRN, respeite o limite informado de 16 bar.

Consulte outra configuração quando

A conexão requerida diferir de G 1 no lado do sensor ou de 3/4″ NPT no lado do processo. A ficha não identifica outras versões compatíveis; confirme a configuração necessária na documentação do fabricante.

Valide o fluido antes da instalação

A ficha orienta verificar a compatibilidade entre o fluido e as substâncias do produto. Confirme também a adequação da vedação NBR com reforço de fibras às condições reais da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de montagem para sensores de fluxo	Função declarada para instalação de sensores de fluxo.
Marca	ifm	Fabricante indicado na ficha do produto.
Modelo	E40193	Código de identificação do produto.
Aplicação	Sensores de fluxo	Aplicação indicada nos atributos do anúncio.
Sensores compatíveis informados	Typ SM8 e SU8	Modelos citados na ficha do produto.
Part number	E40193	Referência de peça do fabricante.
GTIN	4021179230957	Identificador comercial informado para o produto.
Categoria fiscal	NCM 9026.90.90	Classificação apresentada no cadastro do produto.

Conexões e dados mecânicos
Conexão do sensor	G 1	Interface do adaptador voltada ao sensor.
Conexão de processo	3/4″ NPT	Rosca de processo indicada na ficha.
Material do adaptador	1.4404 (aço inoxidável 316L)	Material do corpo informado pelo fabricante.
Peso	392,5 g	Valor informado no cadastro do produto.
Quantidade por embalagem	2 peças	Quantidade indicada no cadastro do produto.

Vedação
Material da vedação	NBR com reforço de fibras	Material informado para as vedações incluídas; verificar compatibilidade com o fluido da aplicação.
Dimensões da vedação	23,5 × 30 × 3 mm	Dimensões nominais informadas para cada vedação.
Quantidade de vedações	2	O cadastro especifica 2 vedações incluídas.

Pressão e aprovações
Pressão máxima de operação em aplicações segundo CRN	16 bar	Limite informado para aplicações segundo CRN; não extrapolar esse valor.
Aprovação	CRN	Aprovação listada nos atributos do produto.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário ou operador.	A classificação depende das condições específicas de uso, conforme observação da ficha.

Condições de aplicação e segurança
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações	Instrução de segurança explícita: avaliar compatibilidade do fluido com as substâncias do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40193 é um adaptador mecânico e não possui conexão elétrica especificada.

Processo Conexão de processo 3/4″ NPT; conexão para sensor G 1. Compatibilidade de sensores informada: ifm Typ SM8 e SU8.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de um sensor ifm Typ SM8 ou SU8 com interface G 1 em processo com conexão 3/4″ NPT.	✓	As conexões e os tipos de sensor correspondem aos dados de compatibilidade informados para o E40193.
Aplicação segundo CRN com pressão de operação de até 16 bar.	✓	A ficha informa pressão máxima de operação de 16 bar para aplicações segundo CRN; as demais condições da aplicação também devem ser verificadas.
Processo com conexão diferente de 3/4″ NPT ou sensor que não corresponda à interface G 1.	✗	As conexões do adaptador não correspondem às interfaces necessárias. A ficha não confirma compatibilidade com outras medidas ou modelos.
Aplicação cujo fluido possa ser incompatível com o adaptador ou com a vedação.	✗	A documentação orienta verificar a compatibilidade entre o fluido e as substâncias do produto; a ficha não lista compatibilidade química universal.
Aplicação segundo CRN que exija pressão superior a 16 bar.	✗	A pressão excederia o limite máximo informado para aplicações segundo CRN.

INSTALAÇÃO

Como instalar o E40193 IFM — Adaptador de montagem para sensores de fluxo, conexão G 1 para processo 3/4″ NPT, aço inoxidável 316L

Confirme que o sensor é um ifm Typ SM8 ou SU8 e que as interfaces necessárias são G 1 no sensor e 3/4″ NPT no processo.
Verifique a compatibilidade do fluido com os materiais do adaptador e da vedação antes da montagem.
Inspecione as superfícies de conexão e as duas vedações incluídas; não instale componentes danificados ou contaminados.
Posicione a vedação correspondente na interface prevista e alinhe as roscas antes de iniciar o aperto, evitando cruzamento de rosca.
Monte o adaptador e o sensor de acordo com as instruções do fabricante e com os requisitos da instalação; consulte o datasheet para detalhes não especificados aqui.
Após a montagem, verifique a vedação e confirme que as condições de operação, incluindo a pressão aplicável segundo CRN, permanecem dentro dos limites documentados.

Desenho Dimensional

ACESSÓRIOS

2 vedações NBR com reforço de fibras, dimensões 23,5 × 30 × 3 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	Vedação ausente, danificada ou mal posicionada; alternativamente, conexão desalinhada ou fluido incompatível com os materiais.	Despressurize o sistema conforme os procedimentos da instalação, inspecione a vedação e as superfícies de conexão e confirme a compatibilidade do fluido.
O adaptador não inicia o encaixe na conexão do processo.	A conexão disponível pode não corresponder à rosca 3/4″ NPT ou a rosca pode estar desalinhada.	Confirme a especificação da conexão do processo e inicie o encaixe alinhado, sem forçar a rosca.
O sensor não acopla ao adaptador.	A interface do sensor pode não corresponder à conexão G 1 prevista.	Confira a conexão do sensor e o modelo; a ficha informa compatibilidade com ifm Typ SM8 e SU8.
Vazamento ou falha de vedação durante a operação, embora a montagem pareça correta.	As condições do fluido ou da pressão podem não ser compatíveis com o conjunto; em aplicações segundo CRN, exceder 16 bar ultrapassa o limite informado.	Verifique a pressão real de operação, o estado da vedação e a compatibilidade química dos materiais com o fluido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40193 em português (Datasheet) Desenho em escala E40193 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40193 e com quais sensores de fluxo ele é indicado?

É um adaptador de montagem para sensores de fluxo ifm Typ SM8 e SU8. A ficha indica conexão G 1 para o sensor e 3/4″ NPT para o processo.

O que vem na embalagem do adaptador?

O cadastro informa 2 peças e 2 vedações de NBR com reforço de fibras, cada uma com dimensões de 23,5 × 30 × 3 mm.

O adaptador serve para uma conexão de processo diferente de 3/4″ NPT?

A ficha especifica conexão de processo 3/4″ NPT. Não há informação que confirme compatibilidade com outras roscas.

Posso usar a vedação com qualquer fluido?

A ficha não declara compatibilidade universal. Ela orienta verificar, para cada aplicação, a compatibilidade entre o fluido e os materiais do produto.

O conjunto apresenta vazamento depois da instalação; o que devo conferir antes de trocar o adaptador?

Verifique se a vedação está presente, íntegra e corretamente posicionada, e confira o alinhamento das conexões. Avalie também a compatibilidade do fluido com os materiais.

O adaptador não encaixa no sensor; qual é a causa provável?

Uma causa possível é a diferença entre a conexão do sensor e a interface G 1 do adaptador. Confirme a conexão e se o sensor corresponde aos tipos SM8 ou SU8 informados.

É melhor comprar este adaptador ou procurar uma peça avulsa?

O cadastro informa embalagem com 2 adaptadores e 2 vedações. Se precisar de uma configuração diferente ou de componentes em outra quantidade, confirme a disponibilidade e a referência correta com o fornecedor.

Este modelo pode ser usado no lugar de um adaptador com outra rosca?

Somente quando as interfaces necessárias corresponderem a G 1 no lado do sensor e 3/4″ NPT no lado do processo. A ficha não documenta equivalência com adaptadores de outras roscas.

Que cuidados devo ter ao instalar o E40193?

Verifique as conexões e a compatibilidade do fluido antes da montagem. Alinhe as roscas, inspecione as vedações e consulte o datasheet para as instruções específicas do fabricante.

O E40193 tem conexão elétrica ou exige ligação de cabos?

Não. O E40193 é um adaptador mecânico e a ficha não especifica conexão elétrica, pinagem ou protocolo de comunicação.

GLOSSÁRIO TÉCNICO

G 1

Designação da conexão do lado do sensor especificada para o adaptador. (Ref.: Conexão do sensor: G 1.)

3/4″ NPT

Designação da conexão roscada de processo indicada para o E40193. (Ref.: Conexão de processo: 3/4″ NPT.)

316L

Designação associada ao aço inoxidável 1.4404 informado como material do adaptador. (Ref.: Material do adaptador: 1.4404 / 316L.)

NBR

Material da vedação incluída, especificado com reforço de fibras. A compatibilidade deve ser verificada para o fluido da aplicação. (Ref.: Material da vedação.)

CRN

Aprovação indicada na ficha do produto; para aplicações segundo CRN, a pressão máxima informada é 16 bar. (Ref.: Aprovação CRN e pressão máxima de operação.)
