Adaptador de Processo IFM E40182

Pré-visualizar: E40182 IFM - Adaptador de Processo IFM ADAPTBLOCK Pequena Vazão Volumétrica PVC, G 1/2, M18x1,5

E40182 IFM - Adaptador de Processo IFM ADAPTBLOCK Pequena Vazão Volumétrica PVC, G 1/2, M18x1,5

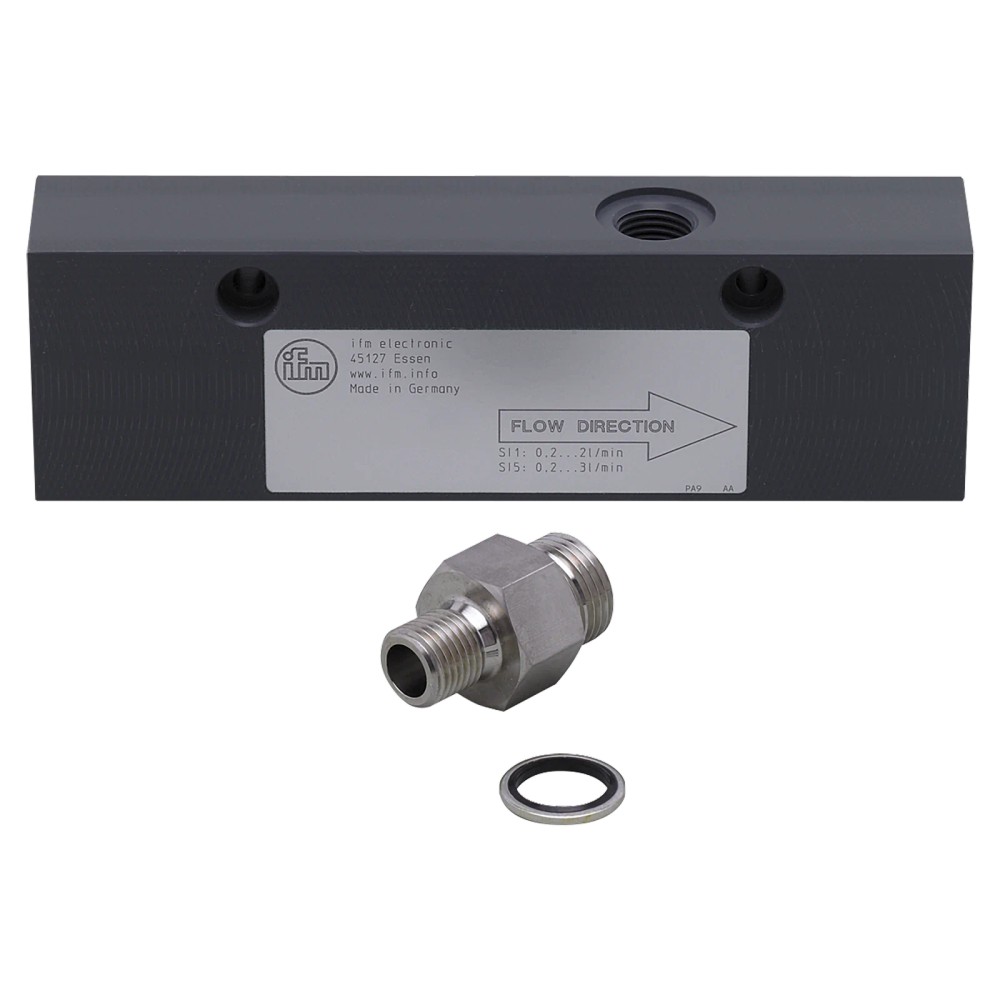

Imagem meramente ilustrativa

R$ 672,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40182
EAN: 4021179057080
NCM do produto: 90269090

Destaques do Produto Material PVC...mais

Fechar menu

Saiba mais sobre: "E40182 IFM - Adaptador de Processo IFM ADAPTBLOCK Pequena Vazão Volumétrica PVC, G 1/2, M18x1,5"

Destaques do Produto

Material

PVC

Conexão Processo

G 1/2

Conexão Sensor

M18 x 1,5

Pressão Máx.

6 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40182 IFM - Adaptador de Processo IFM ADAPTBLOCK Pequena Vazão Volumétrica PVC, G 1/2, M18x1,5

O E40182 é um adaptador de processo em PVC projetado especificamente para sensores de fluxo das linhas SID e SF5 da IFM. Ele permite a montagem desses sensores em linhas com conexão G 1/2, garantindo precisão em aplicações de pequena vazão volumétrica. Suporta pressões de até 6 bar e opera em temperaturas entre -25 e 60 °C.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E40182
Marca	IFM
Modelo	ADAPTBLOCK D16 G1/2 PVC
Conexão de Processo	G 1/2
Conexão do Sensor	M18 x 1,5
Material	PVC
Pressão Máxima	6 bar
Temperatura	-25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de monitoramento de vazão de fluidos líquidos e gasosos
Aplicações industriais que utilizam sensores IFM das linhas SID e SF5
Processos com faixa de vazão entre 0,5 e 7 l/min

⚠ Considere outro se precisa de:

Sistemas com pressão nominal superior a 6 bar
Aplicações fora do modo de operação relativo do sensor
Uso com sensores de tecnologia distinta das famílias SID ou SF5

APLICAÇÕES E USO

Monitoramento de vazão em linhas de fluidos líquidos e gasosos de pequeno diâmetro.
Integração de sensores de fluxo IFM em processos industriais com conexões G 1/2.
Aplicações que exigem configuração no modo relativo do sensor de fluxo para leitura de vazão precisa.

COMO ESCOLHER

Antes de comprar o E40182 IFM - Adaptador de Processo IFM ADAPTBLOCK Pequena Vazão Volumétrica PVC, G 1/2, M18x1,5, verifique estes pontos:

Quando utilizar

Utilize quando precisar adaptar sensores de fluxo IFM (modelos SID ou SF5) em tubulações com rosca G 1/2 e quando o processo exigir medição de pequena vazão com pressão até 6 bar.

Quando evitar

Evite se a pressão do sistema exceder 6 bar ou se o sensor de fluxo for de outra tecnologia ou marca incompatível com a rosca de acoplamento M18x1,5.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	PVC	Especificação do corpo principal para compatibilidade química.
Conexão de Processo	G 1/2	Padrão de rosca para conexão na tubulação.
Conexão do Sensor	M18 x 1,5	Padrão de rosca para acoplamento do sensor SID/SF5.

Condições Ambientais e Operacionais
Resistência à pressão	6 bar	Limite máximo de pressão de operação (0,6 MPa).
Faixa de temperatura	-25...60 °C	Faixa de temperatura operacional permitida.

Aplicação
Compatibilidade	Sensores de fluxo SID, SF5	Modelos de sensores suportados.
Faixa de vazão	0,5...5 l/min (SI1xxx); 0,5...7 l/min (SI5xxx)	Faixa de operação validada pelo fabricante com água.

COMPATIBILIDADE

Comunicação

• N/A (Componente mecânico)

Conexões

Elétrica Não aplicável (Componente Mecânico)

Processo G 1/2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas hidráulicos de alta pressão (> 6 bar)	✗	O material e projeto do adaptador são limitados a pressões de até 6 bar.
Sensores da linha SID/SF5	✓	Adaptador projetado especificamente para acoplamento com esta linha de produtos.
Aplicações de ar comprimido	✓	Adequado para fluidos líquidos e gasosos dentro dos limites de pressão.

INSTALAÇÃO

Como instalar o E40182 IFM - Adaptador de Processo IFM ADAPTBLOCK Pequena Vazão Volumétrica PVC, G 1/2, M18x1,5

Verifique a compatibilidade do sensor (SID/SF5) com o adaptador.
Insira a vedação U-seal na ranhura correspondente do adaptador.
Rosqueie cuidadosamente o sensor na rosca M18x1,5 do adaptador.
Conecte o adaptador à tubulação de processo utilizando rosca G 1/2.
Assegure o aperto correto para garantir vedação sem forçar o material plástico.
Configure o sensor de fluxo para o modo relativo conforme instruções do manual.

ACESSÓRIOS

1 x Adaptador G1/4 BSPP (E40099)
1 x Vedação U-seal

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão inconsistente ou erro de medição.	Uso em modo de operação inadequado (não relativo).	Verificar se o sensor foi configurado no modo relativo conforme o manual.
Vazamento na rosca de conexão.	Falha na vedação ou aperto incorreto.	Inspecionar a integridade e posição do U-seal fornecido.
Dano estrutural ao adaptador ou falha de vedação.	Excesso de pressão no sistema.	Confirmar se a pressão do processo é inferior a 6 bar.
O sensor não rosqueia completamente ou apresenta vibração.	Instalação mecânica desalinhada.	Verificar se a rosca M18x1,5 está limpa e o alinhamento está correto.

DOCUMENTAÇÃO TÉCNICA

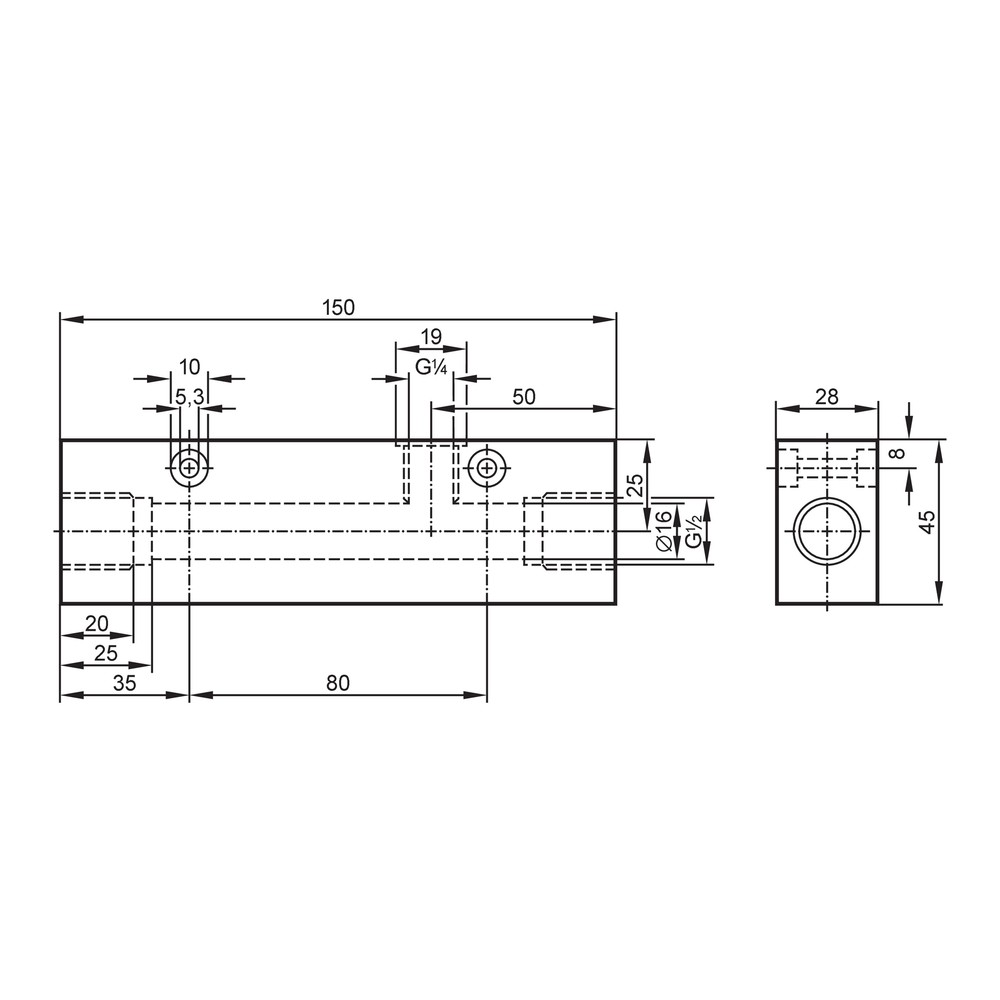

Folha de Dados do Adaptador E40182 (Datasheet) Desenho em Escala do Adaptador (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o adaptador E40182?

Este adaptador é um componente mecânico projetado para integrar sensores de fluxo (modelos SID, SF5) em processos de pequena vazão, permitindo a conexão em linhas com rosca G 1/2.

O que vem na embalagem do E40182?

O kit inclui o corpo em PVC, um adaptador G 1/4 BSPP (E40099) e uma vedação tipo U-seal.

Posso usar este adaptador em qualquer modo de operação do sensor?

Este adaptador não deve ser utilizado fora do modo relativo do sensor de fluxo, pois isso causará erros na medição de vazão.

Existe um limite de pressão para o uso deste adaptador?

Não utilize este componente em sistemas com pressão superior a 6 bar, pois o material e a construção não suportam essa carga.

O que fazer se a medição de vazão estiver imprecisa?

Se a leitura de vazão estiver instável, verifique primeiro a vedação U-seal e o aperto das conexões, pois entradas de ar ou vazamentos afetam diretamente o sensor.

Como identificar problemas de instalação no sensor?

Sintomas de erro de fluxo, como leituras erráticas ou ausência de sinal, indicam frequentemente instalação incorreta do sensor no adaptador ou bloqueio na via.

Posso usar este adaptador com outros sensores IFM?

Este modelo é específico para sensores de fluxo (famílias SID e SF5), não sendo compatível com sensores de nível ou pressão de outras tecnologias.

Como decidir entre este adaptador e outras conexões de processo?

A escolha depende da faixa de vazão do processo; o E40182 é otimizado para faixas de 0,5 a 5 l/min (SI1xxx) ou 0,5 a 7 l/min (SI5xxx).

Quais cuidados tomar na instalação?

A instalação deve ser feita observando o alinhamento correto do sensor de fluxo no adaptador, garantindo que a vedação esteja perfeitamente assentada.

Qual a procedência deste adaptador?

O produto é original IFM, comercializado via canal de distribuição autorizado com suporte técnico garantido.

GLOSSÁRIO TÉCNICO

Adaptador de Processo

Interface mecânica que permite a montagem de sensores de monitoramento de fluxo na tubulação (Ref.: Tipo de produto).

G 1/2

Padrão de rosca cilíndrica de gás utilizado na conexão de processo para vedação em tubulações (Ref.: Conexão de processo).

Modo Relativo

Configuração operacional do sensor de fluxo necessária para o funcionamento correto em conjunto com adaptadores de vazão (Ref.: Notas de instalação).

PVC

Policloreto de vinila, material do corpo do adaptador selecionado pela resistência química (Ref.: Material).

U-seal

Vedação de perfil em U fornecida para garantir a estanqueidade da conexão entre sensor e adaptador (Ref.: Acessórios).
