Adaptador de Processo IFM E40163

Pré-visualizar: E40163 IFM - Adaptador de Processo IFM Pequena Vazão Volumétrica G 3/4, M18x1.5, 300 bar

E40163 IFM - Adaptador de Processo IFM Pequena Vazão Volumétrica G 3/4, M18x1.5, 300 bar

Imagem meramente ilustrativa

R$ 2.429,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40163
EAN: 4021179056892
NCM do produto: 90269090

Destaques do Produto Conexão de processo G...mais

Fechar menu

Saiba mais sobre: "E40163 IFM - Adaptador de Processo IFM Pequena Vazão Volumétrica G 3/4, M18x1.5, 300 bar"

Destaques do Produto

Conexão de processo

G 3/4

Conexão do sensor

M18 x 1,5

Sensores indicados

SID e SF5

Limite de pressão

300 bar

Material

Aço inoxidável 1.4404 (316L)

Modo de operação do sensor

Modo relativo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo IFM E40163 ADAPTBLOCK D22 G 3/4 para sensores de pequena vazão volumétrica

O IFM E40163 é um adaptador de processo para instalação de sensores de fluxo SID e SF5 em aplicações de pequena vazão volumétrica. Possui conexão de processo G 3/4 e conexão do sensor M18 x 1,5. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão de até 300 bar. A utilização indicada é com o sensor de fluxo operando em modo relativo.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de processo para pequena vazão volumétrica
Modelo	ADAPTBLOCK D22 G3/4
Conexão de processo	G 3/4
Conexão do sensor	M18 x 1,5
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	300 bar (30 MPa)
Sensores compatíveis	SID e SF5
Fluidos indicados	Líquidos e gasosos
Intervalo de velocidade informado	1...12 (SI1xxx); 1...16 (SI5xxx)
Peso	1789,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de pequena vazão volumétrica com sensor de fluxo SID ou SF5 e conexões correspondentes G 3/4 e M18 x 1,5.
Aplicações com líquidos ou gases, após verificar a compatibilidade química do fluido com os materiais do produto.
Instalações cuja pressão de operação não exceda 300 bar e nas quais o sensor de fluxo seja utilizado em modo relativo.

⚠ Considere outro se precisa de:

Não selecionar para uma montagem que exija conexões de processo ou de sensor diferentes de G 3/4 e M18 x 1,5 sem confirmar a adaptação necessária.
Não utilizar acima de 300 bar.
Não aplicar com um sensor de fluxo fora do modo relativo; o fabricante restringe a utilização do adaptador a essa condição.
Não presumir compatibilidade química com qualquer fluido: a ficha exige verificar a compatibilidade entre o fluido e as substâncias do produto.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem de sensores de fluxo SID ou SF5 em aplicações industriais de pequena vazão volumétrica, com o sensor operando em modo relativo.
Uso indicado para fluidos líquidos ou gasosos; a compatibilidade química entre o fluido e as substâncias do produto deve ser confirmada antes da instalação.
A ficha informa limite de pressão de 300 bar (30 MPa). A adequação à pressão real do processo deve ser verificada considerando as condições da instalação.
O intervalo de velocidade informado é 1...12 para SI1xxx e 1...16 para SI5xxx, com calibração de fábrica com água; confirme a referência aplicável ao sensor e ao processo.
A possível classificação conforme a Diretiva de Equipamentos sob Pressão depende da aplicação e deve ser determinada pelo usuário ou operador.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo IFM E40163 ADAPTBLOCK D22 G 3/4 para sensores de pequena vazão volumétrica, verifique estes pontos:

Escolha o E40163 quando

A instalação exigir o adaptador para pequena vazão volumétrica com conexão de processo G 3/4 e conexão de sensor M18 x 1,5, para sensores de fluxo SID ou SF5 operando em modo relativo. Confirme também que a pressão não excede 300 bar e que os materiais são compatíveis com o fluido.

Busque outra configuração quando

A conexão requerida não corresponder às dimensões informadas, o sensor não for SID ou SF5, ou a aplicação exigir operação fora do modo relativo. A ficha não especifica uma alternativa; valide o modelo adequado com a documentação ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme os dados do produto.
Modelo	ADAPTBLOCK D22 G3/4	Designação do modelo informada na ficha.
SKU / Part number	E40163	Código de identificação do produto.
GTIN	4021179056892	Identificador comercial informado.
Quantidade na embalagem	1 peça	Quantidade declarada por embalagem.
Peso	1789,5 g	Peso informado nos atributos do produto.
NCM	9026.90.90	Classificação fiscal informada no cadastro.

Área de aplicação
Tipo de produto	Adaptador de processo para pequena vazão volumétrica	Aplicação declarada para o componente.
Aplicação	Aplicações industriais	Categoria de uso informada na ficha.
Fluidos	Líquidos e gasosos	Tipos de fluido indicados; a compatibilidade química deve ser verificada para cada aplicação.
Sensores compatíveis	SID e SF5	Modelos de sensores de fluxo indicados para combinação com o adaptador.
Condição de uso	Somente em combinação com o modo relativo do sensor de fluxo	Restrição de utilização informada pelo fabricante.

Dados de processo e medição
Conexão de processo	G 3/4	Conexão indicada para integração ao processo.
Conexão do sensor	M18 x 1,5	Conexão mecânica indicada para o sensor.
Intervalo de velocidade para SI1xxx	1...12	Faixa informada na ficha para sensores SI1xxx.
Intervalo de velocidade para SI5xxx	1...16	Faixa informada na ficha para sensores SI5xxx.
Calibração de fábrica	Com água	Referência de calibração indicada para o intervalo de velocidade.

Limites e materiais
Resistência à pressão	300 bar (30 MPa)	Limite de pressão informado para o produto.
Material	1.4404 (aço inoxidável / 316L)	Material declarado; a compatibilidade com o fluido deve ser verificada.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário / operador.	A classificação não é determinada de forma universal pelo produto; depende das condições de aplicação.
Instrução de segurança química	A compatibilidade entre fluido e substância do produto deve ser verificada em todas as aplicações.	Verificação necessária antes da seleção e da operação.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não há interface ou conexão elétrica especificada para este adaptador. A compatibilidade indicada é mecânica, entre as conexões de processo e do sensor; consulte a documentação do sensor para os requisitos elétricos.

Processo Conexão de processo G 3/4; conexão para sensor M18 x 1,5. Compatibilidade indicada com sensores de fluxo SID e SF5. Uso somente com o sensor em modo relativo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem com sensor de fluxo SID ou SF5, conexões correspondentes e operação em modo relativo	✓	Esses sensores e essa condição de uso são informados para o produto.
Aplicação com líquido ou gás, com compatibilidade química verificada	✓	A ficha indica fluidos líquidos e gasosos e exige verificar a compatibilidade entre o fluido e as substâncias do produto.
Pressão de operação de até 300 bar	✓	A resistência à pressão informada é 300 bar (30 MPa).
Sensor operando fora do modo relativo	✗	A ficha informa que o adaptador pode ser usado somente em combinação com o modo relativo do sensor de fluxo.
Montagem que exija conexão de processo diferente de G 3/4 ou conexão de sensor diferente de M18 x 1,5	✗	As conexões informadas para o produto não correspondem às requeridas; não há dados de adaptadores alternativos nesta ficha.
Pressão de operação superior a 300 bar	✗	A condição excede a resistência à pressão especificada.

INSTALAÇÃO

Como instalar o Adaptador de Processo IFM E40163 ADAPTBLOCK D22 G 3/4 para sensores de pequena vazão volumétrica

Confirme que o sensor de fluxo é SID ou SF5 e que será utilizado em modo relativo.
Verifique que a conexão de processo requerida é G 3/4 e que a conexão do sensor é M18 x 1,5.
Confirme que a pressão de operação não ultrapassa 300 bar (30 MPa).
Verifique a compatibilidade entre o fluido e as substâncias do produto antes de montar o conjunto.
Instale o adaptador e os componentes incluídos conforme o desenho dimensional e as instruções do fabricante; a ficha fornecida não especifica torque de aperto.
Após a montagem, verifique a vedação e confirme o funcionamento do conjunto segundo as instruções do sensor e do processo.

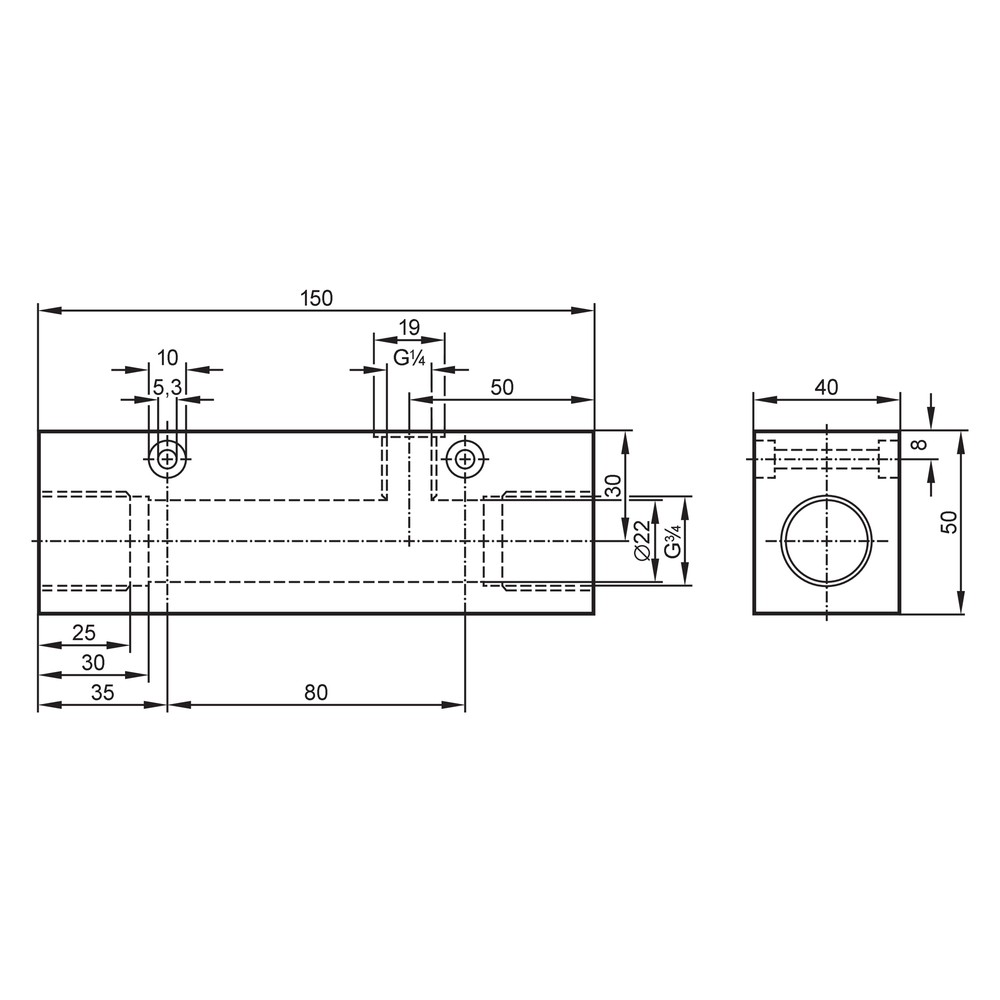

Desenho Dimensional

ACESSÓRIOS

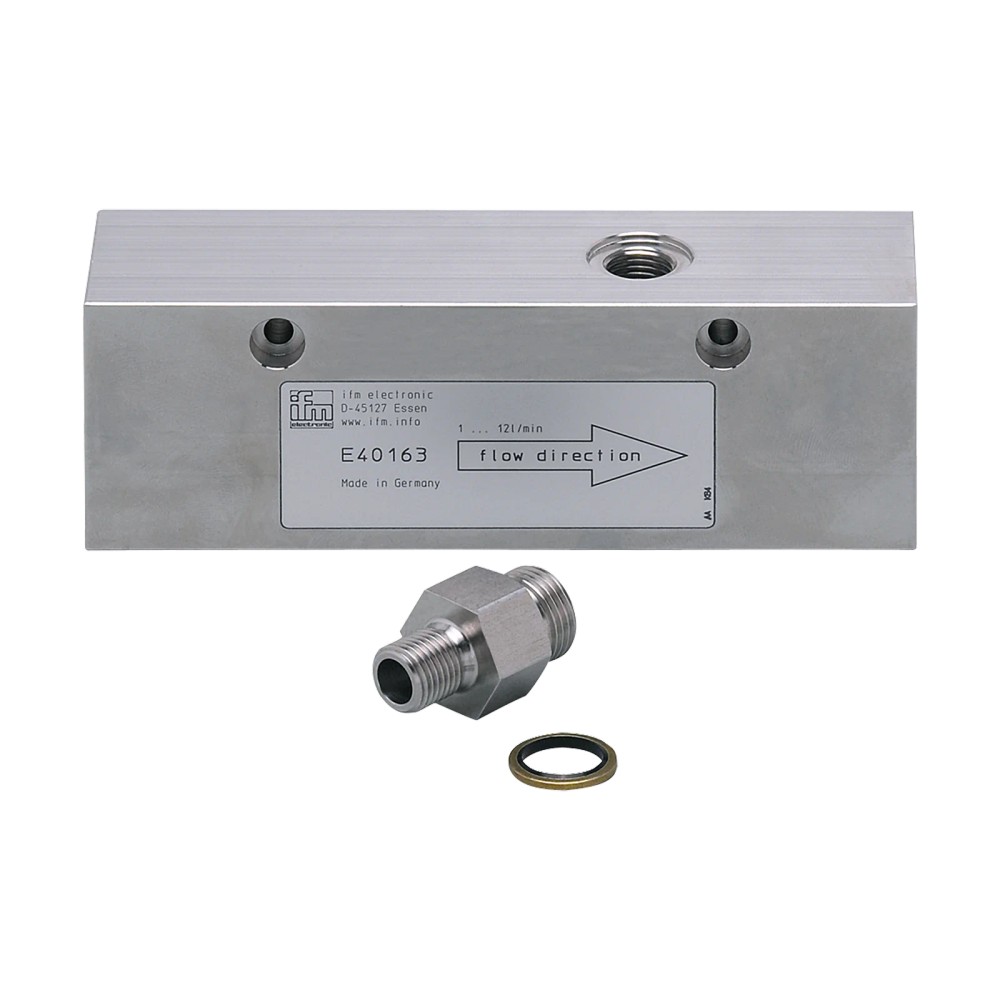

Adaptador 1 x G1/4 BSPP, E40099
Vedação U-seal, 1 unidade

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na montagem do adaptador.	Vedação ausente, danificada ou montagem incompatível com a conexão requerida.	Despressurize o conjunto e verifique a presença e o estado da U-seal, além de confirmar as conexões de processo e do sensor.
O conjunto não pode ser montado no sensor ou na tubulação.	As conexões da instalação não correspondem a M18 x 1,5 no sensor ou G 3/4 no processo.	Confira as especificações das conexões do sensor e da tubulação antes de remontar; não force o acoplamento.
Leitura de vazão inconsistente após a instalação.	O sensor não está operando em modo relativo, condição exigida para o uso deste adaptador, ou a configuração não corresponde ao sensor utilizado.	Confirme o modo de operação do sensor e verifique no datasheet a faixa aplicável: 1...12 para SI1xxx ou 1...16 para SI5xxx.
Deterioração ou alteração do conjunto durante o uso com determinado fluido.	Possível incompatibilidade entre o fluido e as substâncias do produto.	Compare a composição do fluido com os materiais especificados e valide a compatibilidade para a aplicação antes de voltar a operar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E40163 (Datasheet) Desenho em escala IFM E40163 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40163 e com quais sensores de fluxo ele é usado?

É um adaptador de processo para pequena vazão volumétrica indicado para sensores de fluxo SID e SF5. O sensor deve operar em modo relativo.

O que acompanha o adaptador?

A ficha informa um adaptador G1/4 BSPP, código E40099, e uma vedação U-seal. A embalagem contém uma peça do produto.

Posso usar o E40163 com qualquer sensor de fluxo?

A compatibilidade indicada é com sensores de fluxo SID e SF5. Para outros sensores, confirme a compatibilidade mecânica e as instruções do fabricante antes da seleção.

Este adaptador serve para fluidos corrosivos?

A ficha não declara compatibilidade com fluidos corrosivos específicos. É necessário verificar a compatibilidade do fluido com as substâncias do produto para cada aplicação.

O que pode causar vazamento depois da montagem?

Uma causa possível é a vedação ausente ou danificada. Despressurize o conjunto e verifique a U-seal e a compatibilidade das conexões antes de substituir componentes.

O que verificar se a leitura de vazão ficar inconsistente?

Confirme primeiro se o sensor está em modo relativo, condição exigida para usar o adaptador. Verifique também a faixa aplicável ao sensor no datasheet.

Devo comprar o adaptador E40163 ou apenas uma vedação?

O E40163 é o adaptador de processo; a ficha informa que uma vedação U-seal acompanha o produto. Se a necessidade for somente substituir a vedação, confirme separadamente o código e a compatibilidade da peça avulsa com o fabricante.

O E40163 pode substituir um adaptador com outra conexão?

Não sem verificar a compatibilidade: este modelo tem conexão de processo G 3/4 e conexão do sensor M18 x 1,5. A ficha não informa modelos alternativos ou adaptadores de conversão.

Que cuidados devo ter antes de instalar o adaptador?

Confirme as conexões, a pressão máxima de 300 bar, a compatibilidade química do fluido e o uso do sensor em modo relativo. Consulte o desenho dimensional e as instruções do fabricante para detalhes de montagem.

O E40163 funciona com o sensor fora do modo relativo?

Não é indicado nessa condição: a ficha informa que o adaptador pode ser usado somente com o sensor de fluxo em modo relativo.

GLOSSÁRIO TÉCNICO

Adaptador de processo

Componente que faz a interface mecânica entre o processo e o sensor de fluxo. (Ref.: tipo de produto: adaptador de processo para pequena vazão volumétrica.)

G 3/4

Designação da conexão de processo informada para a instalação do adaptador. (Ref.: conexão de processo: G 3/4.)

M18 x 1,5

Designação da conexão do sensor indicada para o adaptador. (Ref.: conexão do sensor: M18 x 1,5.)

Modo relativo

Modo de operação do sensor de fluxo exigido para o uso deste adaptador, conforme a ficha. (Ref.: observação de uso do E40163.)

316L

Designação associada ao aço inoxidável 1.4404 especificado para o produto. (Ref.: material: 1.4404 / 316L.)
