Adaptador de Montagem IFM E40151

Pré-visualizar: E40151 IFM - Adaptador de Montagem IFM para Sensores de Fluxo G3/4 para R1/2 Latão 16bar

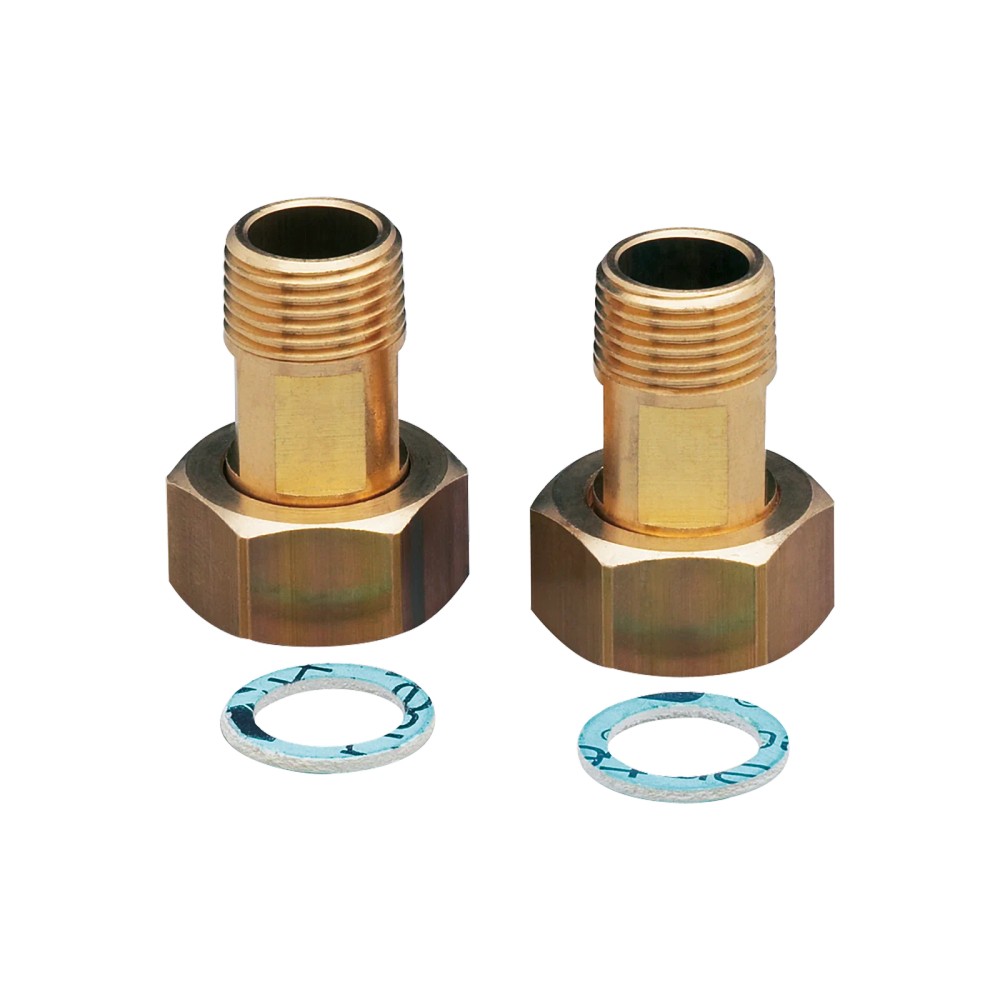

E40151 IFM - Adaptador de Montagem IFM para Sensores de Fluxo G3/4 para R1/2 Latão 16bar

Imagem meramente ilustrativa

R$ 177,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40151
EAN: 4021179056779
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E40151 IFM - Adaptador de Montagem IFM para Sensores de Fluxo G3/4 para R1/2 Latão 16bar"

Destaques do Produto

Conexão do sensor

G 3/4

Conexão de processo

R 1/2

Material

Latão

Pressão especificada

16 bar

Séries de sensores indicadas

SM7 / SU7

Conteúdo de vedação

2 vedações de NBR reforçado com fibras

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40151 IFM — Adaptador de montagem para sensores de fluxo, G 3/4 para R 1/2, latão, 16 bar

O IFM E40151 é um adaptador de montagem para conectar sensores de fluxo com conexão G 3/4 a uma conexão de processo R 1/2. É indicado para sensores de fluxo das séries SM7 e SU7, conforme os dados do produto. Seu corpo é de latão e a resistência à pressão especificada é de 16 bar. A embalagem contém duas vedações de NBR reforçado com fibras.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E40151
Tipo	Adaptador de montagem para sensores de fluxo
Conexão do sensor	G 3/4
Conexão de processo	R 1/2
Material do adaptador	Latão
Resistência à pressão	16 bar
Compatibilidade indicada	Sensores de fluxo SM7 / SU7
Vedações incluídas	2; NBR reforçado com fibras
Peso	218 g
GTIN	4021179056779

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de fluxo com conexão G 3/4 em processo com conexão R 1/2, respeitando o limite informado de 16 bar.
Aplicações com sensores de fluxo IFM das séries SM7 ou SU7, cuja compatibilidade é indicada nos dados do produto.

⚠ Considere outro se precisa de:

Não selecione para uma combinação de roscas diferente de G 3/4 no lado do sensor e R 1/2 no lado do processo sem confirmar a compatibilidade dimensional.
Não utilize acima da resistência à pressão especificada de 16 bar.
A compatibilidade entre o fluido e os materiais do produto deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Aplicação explicitamente indicada: montagem de sensores de fluxo IFM SM7 / SU7, usando conexão G 3/4 no sensor e R 1/2 no processo.
Possibilidade de uso em outra combinação de equipamento somente após confirmar as conexões, a pressão de operação e a compatibilidade do fluido com latão e com as vedações de NBR reforçado com fibras.
A pressão da aplicação não deve exceder 16 bar, conforme o valor informado para o adaptador.
A ficha não especifica faixa de temperatura nem compatibilidade química detalhada; consulte a documentação do fabricante antes de aplicar em fluidos cuja compatibilidade não esteja confirmada.

COMO ESCOLHER

Antes de comprar o E40151 IFM — Adaptador de montagem para sensores de fluxo, G 3/4 para R 1/2, latão, 16 bar, verifique estes pontos:

Quando escolher o E40151

Escolha este adaptador quando o sensor de fluxo tiver conexão G 3/4 e a conexão de processo disponível for R 1/2, e a aplicação atender ao limite de 16 bar. A ficha indica uso com sensores SM7 / SU7.

Quando verificar outra configuração

Consulte o desenho e a documentação do fabricante se as roscas forem diferentes, se a pressão exceder 16 bar ou se houver dúvida sobre a compatibilidade do fluido com latão e as vedações de NBR reforçado com fibras.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Marca informada para o produto.
Modelo / SKU / Part Number	E40151	Código de identificação do adaptador.
GTIN	4021179056779	Identificador comercial informado na ficha.
Tipo de produto	Adaptador de montagem para sensores de fluxo	Classificação do produto.
NCM	9026.90.90	Código informado nos dados do produto.

Conexões e aplicação
Conexão do sensor	G 3/4	Conexão especificada no lado do sensor.
Conexão de processo	R 1/2	Conexão especificada no lado do processo.
Sensores compatíveis indicados	SM7 / SU7	Modelos de sensores de fluxo indicados nos dados do produto.

Materiais e vedação
Material do adaptador	Latão	Material informado para o corpo do adaptador.
Material das vedações	NBR reforçado com fibras	Material de vedação incluído; verificar compatibilidade com o fluido da aplicação.
Quantidade de vedações	2	Quantidade informada como material incluído.

Limites operacionais
Resistência à pressão	16 bar	Limite de pressão informado para o produto.
Compatibilidade com o fluido	Deve ser verificada para cada aplicação	Orientação de segurança presente nos dados do produto.
Classificação segundo DESP	Depende da aplicação e deve ser determinada pelo usuário / operador	A ficha não atribui uma classificação universal; a avaliação depende da aplicação.

Dados mecânicos e embalagem
Peso	218 g	Peso informado nos dados do produto.
Unidades por embalagem	2 peças	Quantidade indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: é um adaptador mecânico de montagem, sem conexão elétrica especificada.

Processo Conexão do sensor G 3/4 para conexão de processo R 1/2. Resistência à pressão informada: 16 bar.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de fluxo SM7 ou SU7 com conexão G 3/4 e processo R 1/2, dentro do limite de 16 bar.	✓	As séries SM7 / SU7 e as duas conexões são indicadas nos dados do produto; a pressão especificada é de até 16 bar.
Sensor com conexão diferente de G 3/4 ou conexão de processo diferente de R 1/2.	✗	As conexões especificadas para este adaptador são G 3/4 no sensor e R 1/2 no processo; outra combinação não está confirmada.
Aplicação com pressão superior a 16 bar.	✗	A resistência à pressão informada para o produto é 16 bar.
Aplicação em que a compatibilidade do fluido com latão ou com as vedações não foi verificada.	✗	A ficha orienta verificar a compatibilidade entre fluido e materiais para cada aplicação.

INSTALAÇÃO

Como instalar o E40151 IFM — Adaptador de montagem para sensores de fluxo, G 3/4 para R 1/2, latão, 16 bar

Confirme que a conexão do sensor é G 3/4 e que a conexão de processo é R 1/2.
Verifique se o sensor é da série SM7 ou SU7 ou confirme com a documentação do fabricante a compatibilidade da aplicação.
Confira se a pressão de operação está dentro do limite especificado de 16 bar.
Avalie a compatibilidade do fluido com o latão e com as vedações de NBR reforçado com fibras.
Instale as duas vedações incluídas nas posições correspondentes, conforme o desenho e as instruções do fabricante.
Monte as conexões sem forçar as roscas e verifique a vedação e a ausência de vazamentos após a instalação, seguindo os procedimentos aplicáveis ao sistema.

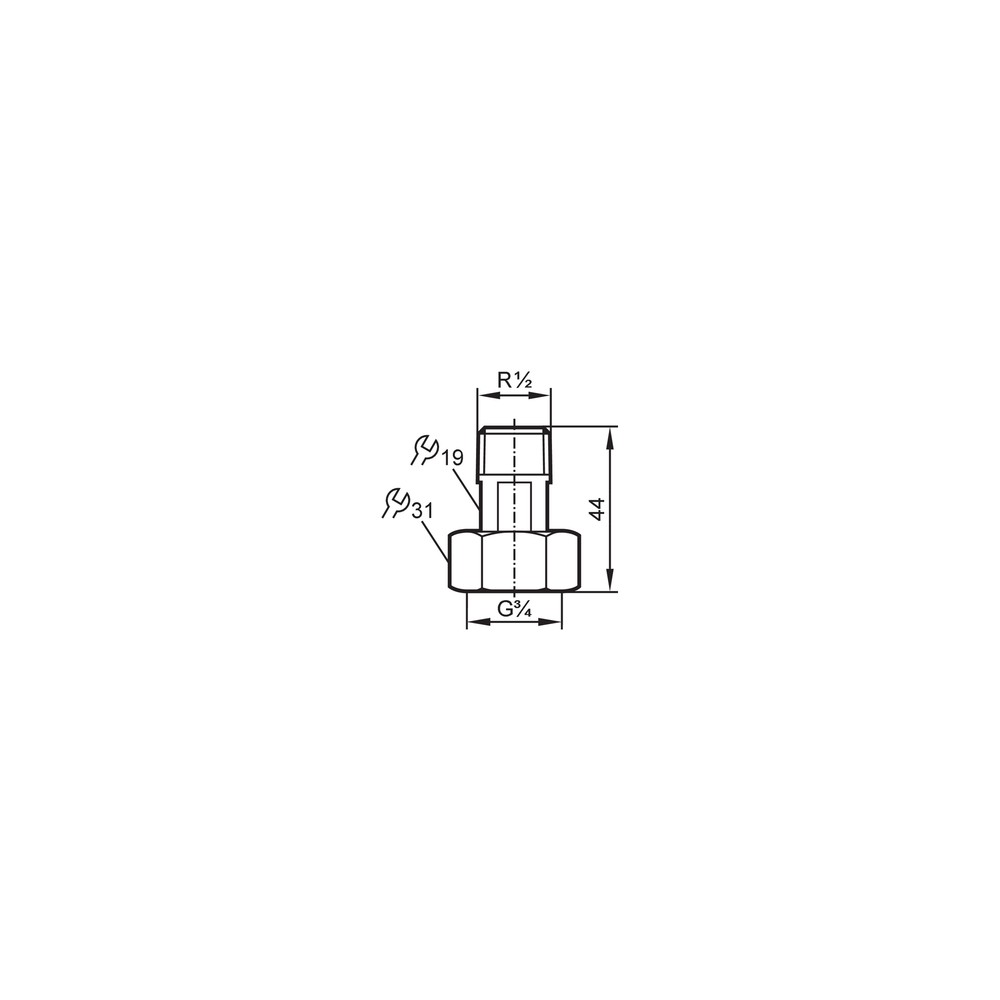

Desenho Dimensional

ACESSÓRIOS

2 vedações de NBR reforçado com fibras

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na junção após a montagem.	Vedação ausente, mal posicionada ou incompatível com o fluido; também pode haver conexão incorreta.	Confirme a presença e o posicionamento das vedações incluídas, confira as conexões G 3/4 e R 1/2 e valide a compatibilidade do fluido com os materiais.
O adaptador não acopla ao sensor ou à conexão de processo.	Uma das conexões não corresponde às especificações G 3/4 no lado do sensor e R 1/2 no lado do processo.	Confira a identificação das roscas do sensor e do processo e compare com o desenho dimensional do E40151.
Vazamento ou falha percebida durante a operação sob pressão.	Pressão de operação acima do limite informado ou vedação inadequada para as condições da aplicação.	Meça ou consulte a pressão de operação e compare com o limite de 16 bar; inspecione as vedações e a compatibilidade do fluido.
Degradação observada nas vedações após contato com o fluido.	Compatibilidade entre o fluido e o NBR reforçado com fibras não verificada para a aplicação.	Identifique o fluido e consulte a documentação do fabricante para confirmar a compatibilidade química antes de substituir componentes.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E40151 em português (Datasheet) Desenho em escala E40151 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40151 e para que serve?

É um adaptador de montagem para sensores de fluxo, com conexão G 3/4 no sensor e R 1/2 no processo. A ficha indica uso com sensores SM7 / SU7.

O que acompanha o adaptador?

Os dados do produto informam duas vedações de NBR reforçado com fibras. A embalagem é indicada como contendo duas peças.

Ele serve para sensores de fluxo com conexão diferente de G 3/4?

A ficha especifica G 3/4 no lado do sensor. A compatibilidade com outra conexão não está confirmada; verifique o desenho e a documentação do fabricante antes de selecionar.

Posso usar o E40151 em uma aplicação acima de 16 bar?

Não, a resistência à pressão especificada é 16 bar. Para pressão superior, consulte o fabricante sobre uma solução adequada à aplicação.

O que verificar se houver vazamento depois da montagem?

Confira se as duas vedações estão presentes e corretamente posicionadas, se as conexões correspondem às roscas especificadas e se o fluido é compatível com os materiais.

O que pode causar dificuldade para rosquear o adaptador?

Uma causa provável é a divergência entre a rosca instalada e as conexões especificadas: G 3/4 no sensor e R 1/2 no processo. Confirme cada conexão antes de tentar montar novamente.

É melhor comprar este adaptador ou procurar as peças separadamente?

Os dados indicam o E40151 como adaptador e informam duas vedações incluídas, além de embalagem de duas peças. Se precisar de uma quantidade ou configuração diferente, confirme o conteúdo comercial com o fornecedor.

Qual alternativa devo escolher se as conexões não forem G 3/4 e R 1/2?

O E40151 não corresponde às conexões especificadas para outra combinação. Selecione um adaptador cujas conexões estejam documentadas para o sensor e o processo da sua instalação.

Que cuidados devo ter na instalação?

Confira as roscas, a pressão de operação e a compatibilidade do fluido com latão e NBR reforçado com fibras. Use o desenho do fabricante para identificar a montagem e verifique a vedação após instalar.

A ficha informa garantia ou procedência específica?

A ficha técnica fornecida não informa condições de garantia ou procedência. Consulte o fornecedor para obter essas informações comerciais.

GLOSSÁRIO TÉCNICO

Conexão G 3/4

Conexão especificada no lado do sensor para este adaptador. (Ref.: Conexão do sensor: G 3/4)

Conexão R 1/2

Conexão especificada no lado do processo. (Ref.: Conexão de processo: R 1/2)

Resistência à pressão

Pressão máxima informada para o produto, que deve ser respeitada na aplicação. (Ref.: Resistência à pressão: 16 bar)

NBR reforçado com fibras

Material informado para as vedações incluídas; sua compatibilidade deve ser verificada conforme o fluido. (Ref.: Material de vedação)

DESP

Diretiva de equipamentos sob pressão; a ficha informa que uma possível classificação depende da aplicação e deve ser avaliada pelo usuário ou operador. (Ref.: Diretiva de equipamentos sob pressão)
