Adaptador de Soldagem IFM E40148

Pré-visualizar: E40148 IFM - Adaptador de Soldagem IFM para Sensores de Processo M18x1.5 PVC 16 bar

E40148 IFM - Adaptador de Soldagem IFM para Sensores de Processo M18x1.5 PVC 16 bar

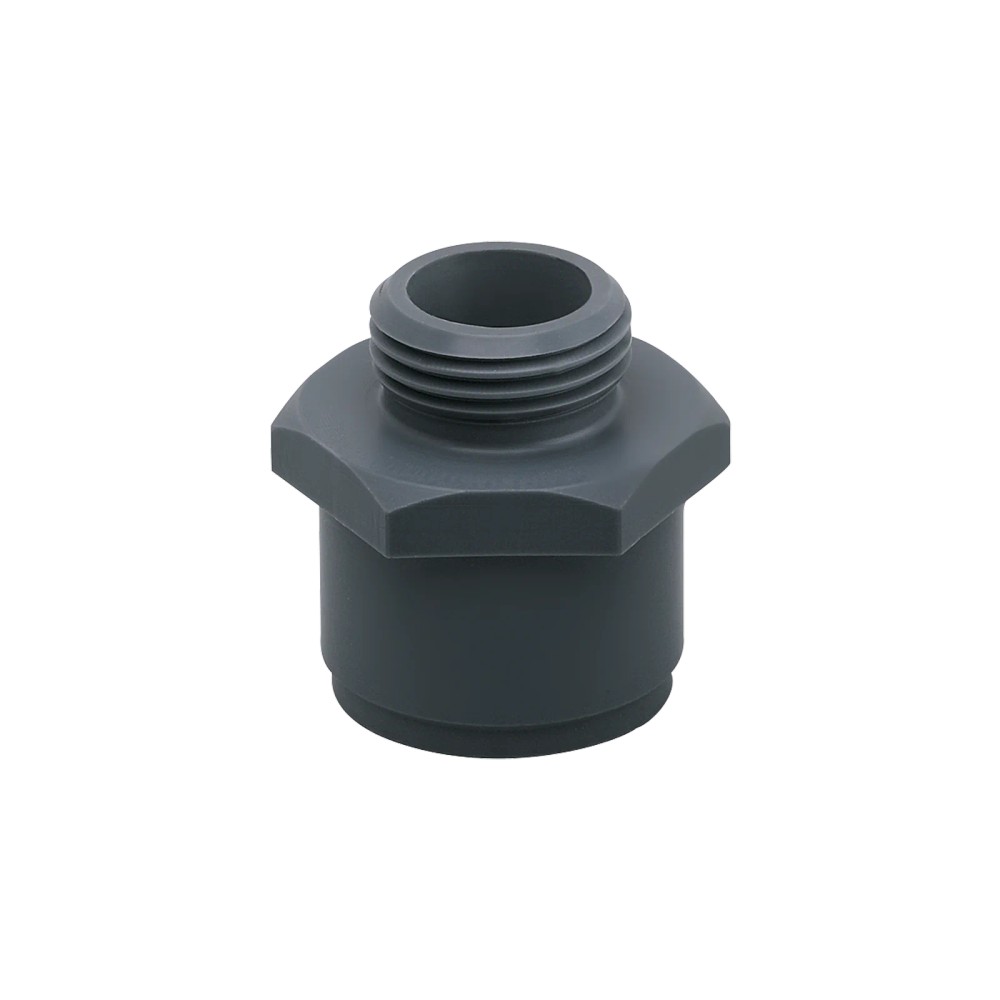

Imagem meramente ilustrativa

R$ 245,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40148
EAN: 4021179056748
NCM do produto: 90269090

Destaques do Produto Rosca do sensor M18 x...mais

Fechar menu

Saiba mais sobre: "E40148 IFM - Adaptador de Soldagem IFM para Sensores de Processo M18x1.5 PVC 16 bar"

Destaques do Produto

Rosca do sensor

M18 x 1,5, rosca interna

Montagem no processo

Conexão para soldagem, Ø 23 mm

Material

PVC

Pressão especificada

Até 16 bar / 1,6 MPa

Profundidade de imersão indicada

21 mm para sondas SID, SFD e TN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de soldagem IFM E40148 para sensores de processo, conexão M18 x 1,5, PVC, 16 bar

O IFM E40148 é um adaptador de soldagem para instalação de sensores de processo. Possui conexão interna M18 x 1,5 para o sensor e conexão de processo para soldagem com diâmetro de 23 mm. É fabricado em PVC e tem resistência à pressão especificada de 16 bar. A compatibilidade do fluido com o material deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de soldagem para sensores de processo
Modelo / SKU	E40148
Marca	IFM
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	Adaptador para soldagem, Ø 23 mm
Material	PVC
Resistência à pressão	16 bar / 1,6 MPa
Profundidade de imersão	21 mm; referência indicada para sondas SID, SFD e TN
Quantidade por embalagem	1 peça
Peso informado	15,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com conexão M18 x 1,5, desde que a geometria do sensor seja compatível.
Instalações que utilizem uma conexão de processo para soldagem com diâmetro de 23 mm.
Aplicações em que o PVC seja compatível com o fluido e as condições de operação.

⚠ Considere outro se precisa de:

Não utilizar sem verificar a compatibilidade química entre o fluido e o PVC.
Não exceder a resistência à pressão especificada de 16 bar.
Não selecionar para sensores com conexão diferente de M18 x 1,5 sem confirmação de compatibilidade.

APLICAÇÕES E USO

Uso confirmado pela ficha: adaptação mecânica para sensores de processo em aplicações industriais.
A ficha lista fluidos líquidos e gasosos como meios de operação; essa informação não substitui a verificação da compatibilidade química do fluido com o PVC.
Possibilidade de uso com sondas SID, SFD e TN quanto à referência de profundidade de imersão de 21 mm; confirme a compatibilidade mecânica do sensor e da instalação na documentação do fabricante.
A ficha informa resistência à pressão de 16 bar. Não extrapole esse limite para condições diferentes nem assuma uma classificação DESP, que depende da aplicação e deve ser determinada pelo usuário ou operador.

COMO ESCOLHER

Antes de comprar o Adaptador de soldagem IFM E40148 para sensores de processo, conexão M18 x 1,5, PVC, 16 bar, verifique estes pontos:

Escolha o E40148 quando

O sensor tiver conexão M18 x 1,5 compatível, a instalação exigir conexão de processo para soldagem Ø 23 mm e o PVC atender às condições do fluido e da operação, respeitando o limite de pressão informado.

Verifique outra configuração quando

A rosca do sensor, o tipo ou diâmetro da conexão de processo, a compatibilidade do material com o fluido ou os requisitos de pressão não corresponderem aos dados deste adaptador. A ficha não informa modelos alternativos; confirme a opção adequada com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Tipo de produto	Adaptador de soldagem para sensores de processo	Classificação informada na ficha do produto.
Modelo / SKU / Part Number	E40148	Identificador do produto.
GTIN	4021179056748	Código de identificação comercial informado no anúncio.
Marca	IFM	Fabricante indicado no anúncio.
Categoria	Acessórios para sensores de processo	Categoria informada para o produto.
Quantidade por embalagem	1 peça	Unidades informadas por embalagem.
NCM	9026.90.90	Código fiscal listado nos dados do produto.

Área de aplicação
Aplicação	Sensores de processo; aplicações industriais	Uso descrito na ficha do produto.
Meio de operação	Fluidos líquidos e gasosos	A ficha lista esses meios e exige verificar a compatibilidade do fluido com o material.

Dados mecânicos
Material	PVC	Material informado para o adaptador; compatibilidade com o fluido deve ser avaliada em cada aplicação.
Conexão do sensor	M18 x 1,5, rosca interna	Interface mecânica indicada para o sensor.
Conexão de processo	Adaptador para soldagem, Ø 23 mm	Tipo e diâmetro da conexão de processo informados na ficha.
Tipo de montagem	Adaptador PVC para colar	Descrição de montagem presente nos dados do produto.
Diâmetro	23 mm	Diâmetro informado para a conexão de processo.
Profundidade de imersão	21 mm	Valor associado na ficha às sondas de medição SID, SFD e TN.
Peso	15,6 g	Peso informado nos dados do produto.

Limites e segurança de aplicação
Resistência à pressão	16 bar / 1,6 MPa	Valor de resistência à pressão informado para o adaptador.
Compatibilidade química	Verificar compatibilidade entre fluido e material	Instrução de segurança aplicável a todas as aplicações.
Diretiva de equipamentos sob pressão (DESP)	A possível classificação depende da aplicação e deve ser realizada pelo usuário / operador.	A ficha não atribui uma classificação universal ao produto.

Documentação e identificação
Datasheet	E40148-00_PT-BR.pdf	Folha de dados do fabricante em português.
Desenho em escala	P_MZ_Z_0274.png	Desenho técnico disponibilizado pelo fabricante.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E40148 é um adaptador mecânico e a ficha não especifica conexão elétrica nem protocolo de comunicação.

Processo Conexão de processo para soldagem, Ø 23 mm. Conexão do sensor por rosca interna M18 x 1,5.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão M18 x 1,5 e geometria compatível	✓	A ficha informa rosca interna M18 x 1,5 para conexão do sensor.
Instalação de processo que aceite adaptador para soldagem Ø 23 mm	✓	A ficha identifica a conexão de processo como adaptador para soldagem com Ø 23 mm.
Aplicação que exceda 16 bar	✗	A resistência à pressão informada é 16 bar / 1,6 MPa; a ficha não autoriza operação acima desse valor.
Aplicação com fluido cuja compatibilidade com PVC não foi verificada	✗	A ficha exige verificar a compatibilidade entre fluido e material em todas as aplicações.
Seleção baseada em compatibilidade elétrica ou protocolo	✗	O produto é um adaptador mecânico e não há conexão elétrica ou protocolo especificado.

INSTALAÇÃO

Como instalar o Adaptador de soldagem IFM E40148 para sensores de processo, conexão M18 x 1,5, PVC, 16 bar

Confirme que a rosca do sensor é M18 x 1,5 e que a geometria da montagem é compatível com o adaptador.
Verifique a compatibilidade entre o fluido do processo e o PVC antes da instalação.
Confirme que a pressão prevista não excede 16 bar e avalie as demais condições da aplicação.
Prepare a conexão de processo para soldagem Ø 23 mm conforme o procedimento aplicável à instalação; a ficha não especifica parâmetros de soldagem.
Instale o adaptador e o sensor de acordo com as instruções do fabricante, sem presumir torque ou ferramenta não informados.
Após a montagem, verifique a fixação e a vedação da instalação conforme o procedimento do sistema antes de colocar o processo em operação.

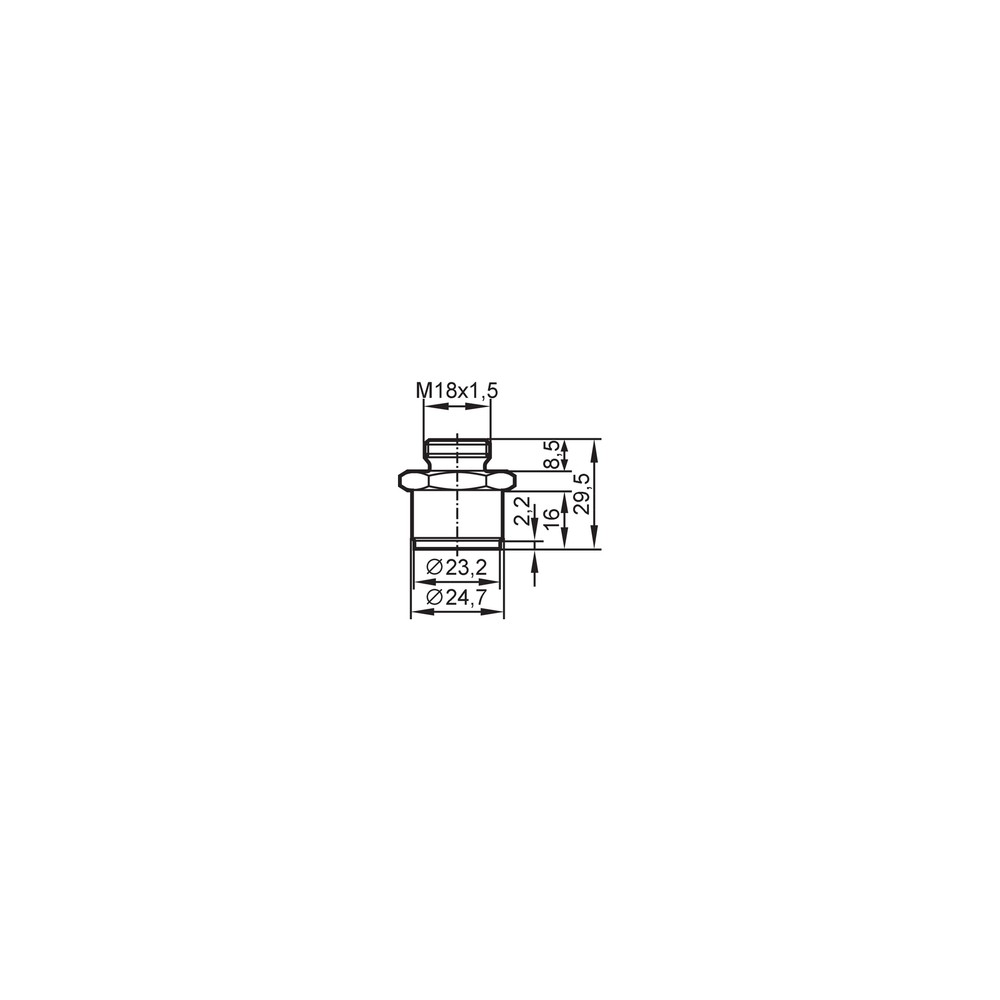

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia ou não assenta corretamente.	A conexão do sensor pode não corresponder à rosca interna M18 x 1,5 ou pode haver desalinhamento ou dano nas roscas.	Confira a especificação da rosca do sensor e inspecione o alinhamento e as roscas antes de tentar novamente.
Há vazamento na montagem do processo.	A conexão para soldagem pode não estar corretamente preparada ou instalada; os parâmetros de montagem não são especificados na ficha.	Inspecione a união de processo e confira a execução conforme o procedimento aplicável à instalação e às instruções do fabricante.
O adaptador apresenta dano ou alteração após contato com o fluido.	A compatibilidade entre o fluido e o PVC pode não ter sido confirmada.	Compare o fluido e as condições de operação com a compatibilidade química declarada pelo fabricante antes de voltar a usar o componente.
A montagem apresenta falha em condição de pressão elevada.	A pressão de operação pode exceder a resistência à pressão informada de 16 bar.	Verifique a pressão real do processo e compare com o limite especificado; não opere acima dele.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40148 (Datasheet) Desenho em escala IFM E40148 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40148 e para quem ele serve?

É um adaptador de soldagem para sensores de processo, destinado a instalações industriais. A ficha indica rosca interna M18 x 1,5 para o sensor.

O E40148 é compatível com qualquer sensor de processo?

Não é possível afirmar compatibilidade universal. A ficha especifica conexão M18 x 1,5; confirme também a geometria e a compatibilidade do sensor na documentação do fabricante.

O que acompanha a compra?

A ficha informa uma peça por embalagem. Não lista acessórios inclusos.

Posso usar esse adaptador com um fluido que não seja compatível com PVC?

Não. A ficha exige verificar a compatibilidade entre o fluido e o material em todas as aplicações.

Ele serve para uma instalação que opere acima de 16 bar?

A ficha informa resistência à pressão de 16 bar / 1,6 MPa e não especifica uso acima desse valor.

O sensor não rosqueia; preciso trocar o adaptador?

Antes de trocar, confira se o sensor usa rosca M18 x 1,5 e se está alinhado. Inspecione também as roscas para identificar danos.

Há vazamento depois da montagem; o que devo verificar?

Inspecione a união de processo e confirme se foi preparada e instalada conforme o procedimento aplicável. A ficha não fornece parâmetros de soldagem ou vedação.

É melhor comprar o adaptador sozinho ou procurar um kit?

A ficha descreve uma unidade do E40148 e não informa a existência de um kit. Se forem necessários outros componentes, confirme separadamente quais são exigidos pela instalação.

Como devo instalar o E40148?

Confirme primeiro a rosca do sensor, a compatibilidade do PVC com o fluido e a pressão de operação. Para a conexão de processo, siga o procedimento aplicável e as instruções do fabricante, pois a ficha não informa parâmetros de soldagem.

O E40148 tem conexão elétrica ou protocolo de comunicação?

A ficha descreve um adaptador mecânico e não informa conexão elétrica nem protocolo de comunicação. Consulte a documentação do sensor para os requisitos elétricos.

GLOSSÁRIO TÉCNICO

Rosca M18 x 1,5

Interface mecânica especificada para conectar o sensor ao adaptador. (Ref.: Conexão do sensor)

Conexão para soldagem

Interface de processo indicada para integração por soldagem, com diâmetro informado de 23 mm. (Ref.: Conexão de processo)

PVC

Material do adaptador; a compatibilidade com o fluido deve ser verificada para cada aplicação. (Ref.: Material)

Resistência à pressão

Valor de pressão especificado para o adaptador, que não deve ser excedido. (Ref.: 16 bar / 1,6 MPa)

Profundidade de imersão

Profundidade indicada na ficha para sondas de medição SID, SFD e TN. (Ref.: 21 mm)
