Adaptador Rosqueável IFM E40134

Pré-visualizar: E40134 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1.5 p/ G3/4 Inox

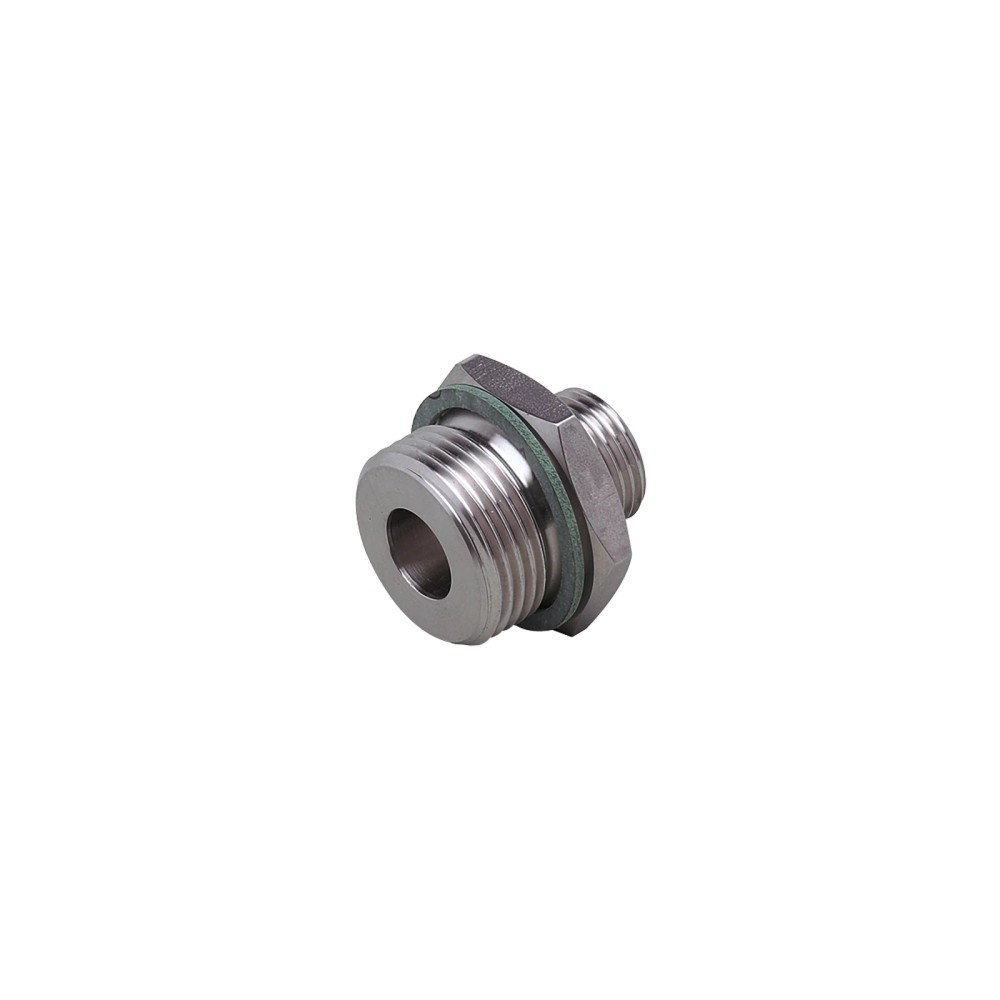

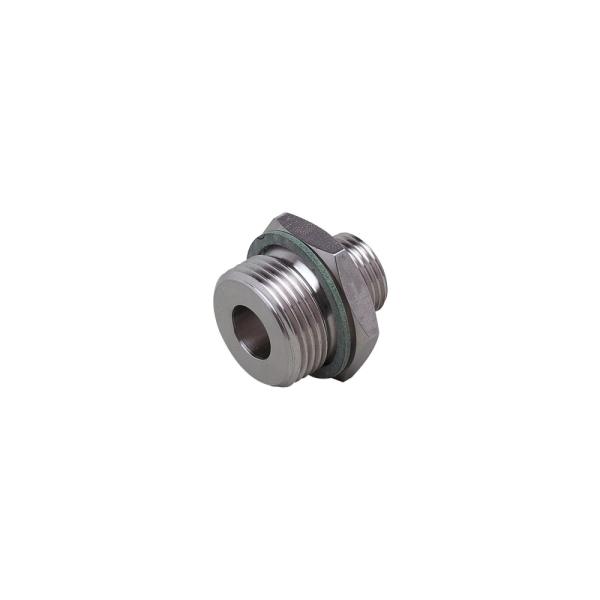

E40134 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1.5 p/ G3/4 Inox

Imagem meramente ilustrativa

R$ 402,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40134
EAN: 4021179056601
NCM do produto: 90269010

Destaques do Produto Conexão do sensor M18...mais

Fechar menu

Saiba mais sobre: "E40134 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1.5 p/ G3/4 Inox"

Destaques do Produto

Conexão do sensor

M18 x 1,5, rosca interna

Conexão de processo

G 3/4, rosca externa

Material

Aço inoxidável 1.4404 (316L)

Pressão especificada

Até 100 bar; acima de 30 bar, a ficha orienta utilizar adaptador de alta pressão adequado

Vedação

AFM

Por que comprar IFM na Melhor Indústria?

Sobre o E40134 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 interno para G 3/4 externo, aço inoxidável 316L

O E40134 é um adaptador rosqueável para montagem de sensores de processo com conexão M18 x 1,5. Ele converte essa conexão para uma conexão de processo G 3/4 com rosca externa. O corpo é de aço inoxidável 1.4404 (316L), e a resistência à pressão especificada é de 100 bar. A ficha também informa vedação AFM e uso com fluidos líquidos e gasosos; acima de 30 bar, indica utilizar um adaptador de alta pressão adequado.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40134
Tipo	Adaptador rosqueável para sensores de processo
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	G 3/4, rosca externa
Material do corpo	Aço inoxidável 1.4404 (316L)
Resistência à pressão	100 bar (10 MPa)
Vedação	AFM
Profundidade de imersão	21 mm; indicada para sondas SID, SFD e TN
Meios de aplicação	Fluidos líquidos e gasosos
Peso	88,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de processo com conexão M18 x 1,5 compatível com a rosca interna do adaptador.
Instalações que requerem conexão de processo G 3/4 com rosca externa.
Aplicações com fluidos líquidos ou gasosos, após verificação da compatibilidade do fluido com os materiais do produto.
Montagem de sondas SID, SFD e TN quando a profundidade de imersão indicada de 21 mm for adequada.

⚠ Considere outro se precisa de:

Não selecionar quando o sensor exigir uma conexão diferente de M18 x 1,5 ou quando o ponto de processo não aceitar G 3/4 com rosca externa.
Não utilizar a resistência à pressão de 100 bar como confirmação automática de adequação em qualquer aplicação: a compatibilidade do fluido e as condições de uso devem ser verificadas. Para aplicações acima de 30 bar, a ficha orienta utilizar adaptador de alta pressão adequado.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem de sensores de processo com conexão M18 x 1,5 em ponto de processo G 3/4, com uso indicado para fluidos líquidos e gasosos. A compatibilidade do fluido com o produto deve ser verificada em cada aplicação.
Uso indicado pela ficha: montagem de sondas de medição SID, SFD e TN quando a profundidade de imersão de 21 mm atender ao requisito da instalação.
Limitação de pressão: para aplicações acima de 30 bar, a ficha orienta utilizar adaptador de alta pressão adequado. A resistência à pressão informada para o E40134 é 100 bar; confirmar as condições reais da aplicação e a adequação do conjunto.
Possibilidade condicionada: aplicação industrial com outros sensores de processo só deve ser considerada se a conexão M18 x 1,5 e os demais requisitos mecânicos e de processo forem compatíveis. A ficha não confirma modelos adicionais específicos.

COMO ESCOLHER

Antes de comprar o E40134 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 interno para G 3/4 externo, aço inoxidável 316L, verifique estes pontos:

Escolha o E40134 quando

O sensor tiver rosca M18 x 1,5 compatível com a rosca interna e o processo exigir conexão G 3/4 externa. Verifique também a compatibilidade do fluido com o produto e a adequação da profundidade de imersão de 21 mm para sondas SID, SFD e TN.

Considere outra configuração quando

A conexão do sensor ou a conexão do processo não corresponder às especificações M18 x 1,5 interna e G 3/4 externa. Para aplicações acima de 30 bar, consulte a orientação do fabricante para uso de adaptador de alta pressão adequado e confirme os requisitos específicos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca indicada nos dados do produto.
Código / SKU / Part Number	E40134	Identificação do produto.
Designação de tipo	ADAPT /SI/9/ /G3/4	Designação informada na ficha do fabricante.
Tipo de produto	Adaptador rosqueável para sensores de processo	Componente mecânico de montagem.
Aplicação	Sensores de processo; aplicações industriais	Aplicação indicada nos dados do produto.
Meios de aplicação	Fluidos líquidos e gasosos	Meios indicados na ficha; verificar compatibilidade específica com as substâncias.

Conexões e dados mecânicos
Conexão do sensor	M18 x 1,5, rosca interna	Conexão mecânica destinada ao sensor.
Conexão de processo	G 3/4, rosca externa	Conexão mecânica destinada ao ponto de processo.
Material do corpo	Aço inoxidável 1.4404 (316L)	Material especificado para o corpo.
Vedação	AFM	Material de vedação indicado na ficha.
Material incluído	1 vedação AFM	A ficha informa uma vedação incluída.
Profundidade de imersão	21 mm	Valor indicado para sondas de medição SID, SFD e TN.
Peso	88,4 g	Peso informado nos dados do produto.
Quantidade por embalagem	1 peça	Unidade de embalagem indicada na ficha.

Limites de pressão e segurança de aplicação
Resistência à pressão	100 bar (10 MPa)	Valor de resistência à pressão informado para o produto; não substitui a verificação das condições específicas da aplicação.
Orientação para aplicações acima de 30 bar	Utilizar adaptador de alta pressão adequado	Observação de uso da ficha do produto.
Compatibilidade com o fluido	Deve ser verificada em todas as aplicações	Instrução de segurança indicada pelo fabricante.
Classificação conforme DESP	Uma possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador	A ficha não atribui uma classificação universal ao produto.

Identificação comercial e documental
GTIN	4021179056601	Código de identificação comercial informado no anúncio.
NCM	9026.90.10	Classificação fiscal indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica especificada; trata-se de um adaptador mecânico rosqueável.

Processo Conexão do sensor: M18 x 1,5, rosca interna. Conexão de processo: G 3/4, rosca externa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão M18 x 1,5 e ponto de instalação G 3/4	✓	As conexões correspondem às conexões do sensor e de processo indicadas para o adaptador.
Sensor com conexão diferente de M18 x 1,5	✗	A conexão do sensor não corresponde à rosca interna especificada para o E40134.
Ponto de processo com conexão diferente de G 3/4 rosca externa	✗	A conexão de processo não corresponde à especificação do adaptador.
Aplicação com fluido líquido ou gasoso	✓	A ficha indica esses meios de aplicação; a compatibilidade específica entre o fluido e os materiais deve ser verificada.
Aplicação acima de 30 bar	✗	A ficha orienta utilizar adaptador de alta pressão adequado acima de 30 bar; a resistência à pressão indicada para o produto é 100 bar.
Montagem de sonda SID, SFD ou TN com profundidade de imersão requerida de 21 mm	✓	A ficha associa a profundidade de imersão de 21 mm a essas sondas; confirme se a dimensão atende à instalação.

INSTALAÇÃO

Como instalar o E40134 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 interno para G 3/4 externo, aço inoxidável 316L

Confirme antes da montagem que o sensor possui conexão M18 x 1,5 compatível e que o ponto de processo aceita G 3/4 com rosca externa.
Verifique a compatibilidade do fluido com os materiais do produto e avalie os limites e requisitos de pressão da aplicação.
Inspecione as roscas e a vedação AFM incluída; não monte componentes com danos ou contaminação visível.
Posicione o adaptador alinhado às roscas correspondentes e inicie o rosqueamento sem forçar, para evitar montagem cruzada.
Conclua a montagem conforme as instruções do fabricante do sensor e do processo; a ficha fornecida não especifica torque de aperto.
Após a instalação, verifique a vedação e a conexão durante a colocação em operação, seguindo os procedimentos da instalação. Para aplicações acima de 30 bar, utilize adaptador de alta pressão adequado, conforme a orientação da ficha.

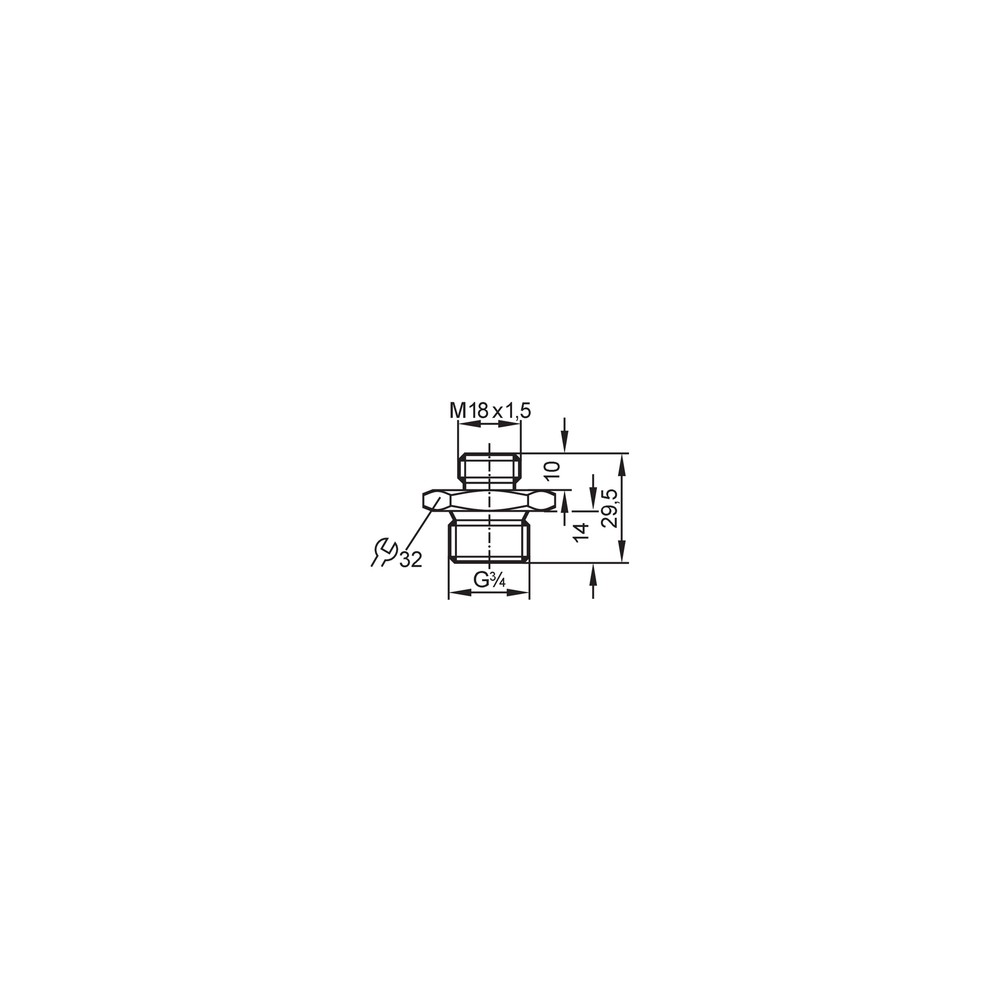

Desenho Dimensional

ACESSÓRIOS

1 vedação AFM

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia ou a montagem para após poucas voltas.	Conexão do sensor incompatível com M18 x 1,5 ou início de rosqueamento desalinhado.	Confira a especificação da rosca do sensor e inspecione o alinhamento e o estado das roscas antes de reapertar.
O adaptador não se conecta ao ponto de processo.	O ponto de instalação não corresponde à conexão G 3/4 com rosca externa do produto.	Compare a conexão exigida pelo processo com a especificação G 3/4 rosca externa da ficha.
Há vazamento após a montagem.	Vedação AFM ausente, danificada ou mal posicionada; também pode haver incompatibilidade entre o fluido e os materiais.	Despressurize o sistema conforme o procedimento da instalação e verifique a presença e o estado da vedação, as superfícies de contato e a compatibilidade do fluido.
A montagem é considerada inadequada para a pressão de operação.	Aplicação acima de 30 bar sem o adaptador de alta pressão adequado, ou condições da aplicação não avaliadas em relação ao limite especificado.	Confirme a pressão de operação e consulte a ficha: a orientação para aplicações acima de 30 bar é utilizar adaptador de alta pressão adequado; verifique também os requisitos do conjunto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40134 em português (Datasheet) Desenho em escala E40134 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40134 e para que serve?

É um adaptador rosqueável para sensores de processo. Faz a interface entre uma conexão de sensor M18 x 1,5 interna e uma conexão de processo G 3/4 externa.

Com quais conexões de sensor e de processo ele é compatível?

A ficha especifica M18 x 1,5 com rosca interna para o sensor e G 3/4 com rosca externa para o processo. A compatibilidade é mecânica; o produto não tem conexão elétrica especificada.

O produto acompanha vedação?

Sim. Os dados do produto informam uma vedação AFM incluída e embalagem de uma peça.

Este adaptador serve para um sensor com rosca diferente de M18 x 1,5?

A ficha especifica conexão M18 x 1,5 interna para o sensor e não confirma outras roscas. Compare a conexão do sensor com essa especificação antes de selecionar o produto.

Posso usar o E40134 se o ponto de processo não for G 3/4?

A conexão de processo indicada é G 3/4 com rosca externa. A ficha não confirma compatibilidade com outras conexões de processo.

O que verificar se o sensor não rosqueia no adaptador?

Confira se a conexão do sensor é M18 x 1,5 e se as roscas estão alinhadas e sem danos. Não force a montagem se houver resistência desde o início.

O que pode causar vazamento depois da instalação?

Uma vedação AFM ausente, danificada ou mal posicionada pode ser uma causa provável. Despressurize o sistema conforme o procedimento local e inspecione a vedação e as superfícies de contato.

Quando devo escolher o E40134 em vez de outra configuração?

Escolha-o quando o sensor exigir M18 x 1,5 interna e o ponto de processo aceitar G 3/4 externa. Se uma das conexões for diferente, selecione uma configuração que corresponda às conexões requeridas.

Que cuidados devo ter na instalação?

Alinhe as roscas antes de iniciar o aperto e verifique a presença e o estado da vedação AFM. A ficha fornecida não informa torque de aperto; consulte a documentação do fabricante para instruções aplicáveis.

O que devo considerar para usar o adaptador acima de 30 bar?

A ficha orienta utilizar um adaptador de alta pressão adequado em aplicações acima de 30 bar. A resistência à pressão informada para o E40134 é 100 bar, mas as condições da aplicação e a adequação do conjunto também devem ser avaliadas.
