Adaptador de Soldagem IFM E40124

Pré-visualizar: E40124 IFM - Adaptador de Soldagem IFM Sensores de Processo M18x1.5 300bar Aço Inox

E40124 IFM - Adaptador de Soldagem IFM Sensores de Processo M18x1.5 300bar Aço Inox

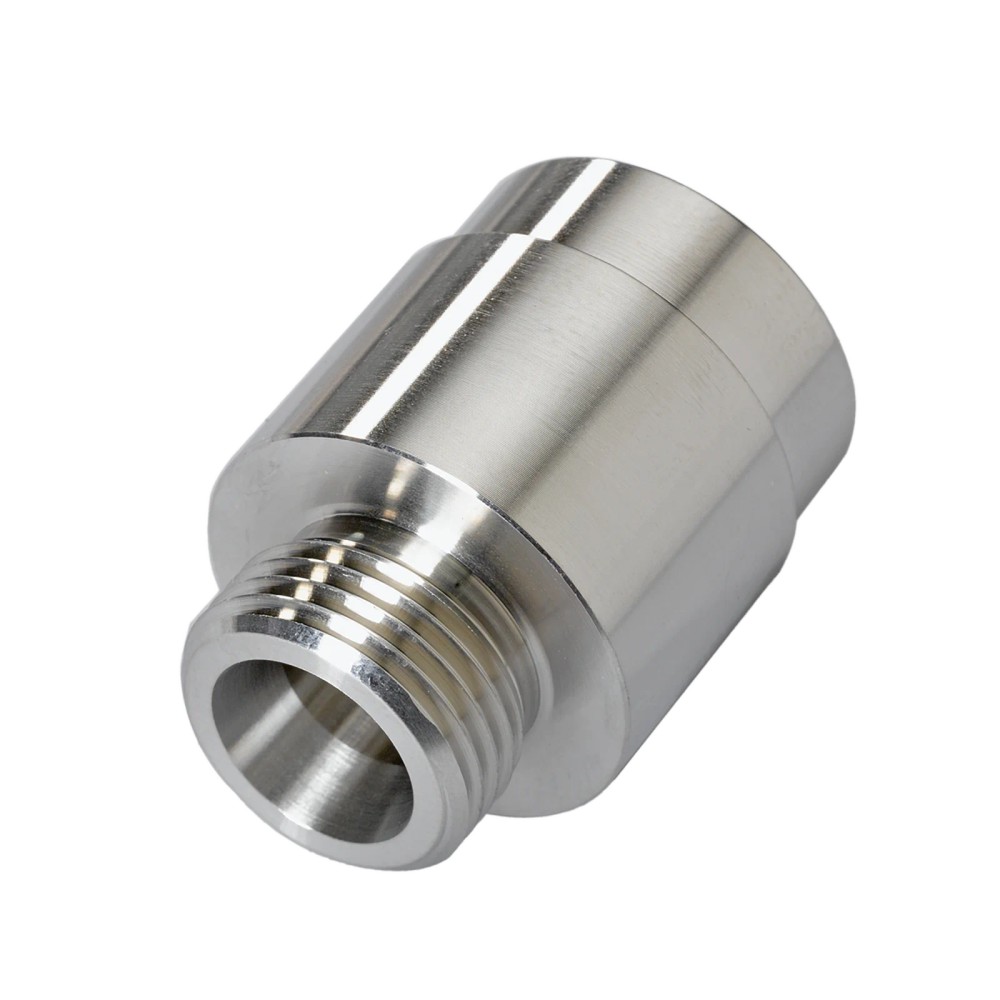

Imagem meramente ilustrativa

R$ 396,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40124
EAN: 4021179056502
NCM do produto: 90269090

Destaques do Produto Rosca interna para o sensor...mais

Fechar menu

Saiba mais sobre: "E40124 IFM - Adaptador de Soldagem IFM Sensores de Processo M18x1.5 300bar Aço Inox"

Destaques do Produto

Rosca interna para o sensor

M18 x 1,5

Interface de processo

Adaptador para soldagem Ø 24 mm

Pressão indicada

300 bar / 30 MPa

Material em contato com o fluido

Aço inoxidável 1.4404 / 316L

Profundidade de imersão indicada

15 mm para sondas SID, SFD e TN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Soldagem IFM E40124 para Sensores de Processo M18 x 1,5, Ø 24 mm, aço inoxidável 1.4404 (316L), até 300 bar

O IFM E40124 é um adaptador de soldagem para montagem de sensores de processo com conexão roscada interna M18 x 1,5. É destinado a aplicações industriais com fluidos líquidos ou gasosos. Possui conexão de processo para soldagem com Ø 24 mm, partes em contato com o fluido em aço inoxidável 1.4404 (316L) e resistência à pressão indicada de até 300 bar (30 MPa).

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de soldagem para sensores de processo
Modelo	WELDING ADAPTER SID V4A
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	Adaptador para soldagem, Ø 24 mm
Resistência à pressão	300 bar / 30 MPa
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)
Profundidade de imersão	15 mm (sondas de medição SID, SFD, TN)
Diâmetro	24 mm
Aprovação	Reg31
Peso	91,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem por soldagem em aplicação industrial que requeira conexão de sensor M18 x 1,5.
Aplicações com fluidos líquidos ou gasosos, respeitando os limites de pressão e as condições especificadas pelo fabricante.
Uso com sondas de medição SID, SFD e TN quando a profundidade de imersão indicada de 15 mm for adequada.

⚠ Considere outro se precisa de:

Não selecionar quando o sensor exigir uma conexão diferente de M18 x 1,5; a ficha informa rosca interna M18 x 1,5.
Não utilizar acima da resistência à pressão especificada de 300 bar / 30 MPa.
Não presumir compatibilidade com sensores, sondas ou condições de processo que não estejam identificados na ficha; confirmar no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: montagem de sensores de processo em aplicações industriais com fluidos líquidos ou gasosos, por meio de adaptador para soldagem Ø 24 mm e conexão interna M18 x 1,5.
Aplicação indicada para sondas de medição SID, SFD e TN quando a profundidade de imersão de 15 mm especificada for adequada; confirme a combinação com a documentação do sensor.
A utilização em uma instalação específica é uma possibilidade condicionada à compatibilidade do fluido, da pressão e da geometria de montagem; esses critérios devem ser validados no datasheet e no projeto do processo.

COMO ESCOLHER

Antes de comprar o Adaptador de Soldagem IFM E40124 para Sensores de Processo M18 x 1,5, Ø 24 mm, aço inoxidável 1.4404 (316L), até 300 bar, verifique estes pontos:

Escolha o E40124 quando

A instalação exigir adaptador para soldagem Ø 24 mm, conexão interna M18 x 1,5 para o sensor e os limites de processo do conjunto forem compatíveis com a resistência à pressão indicada de 300 bar / 30 MPa.

Avalie outra configuração quando

O sensor tiver rosca diferente, a instalação não utilizar conexão por soldagem ou os requisitos de pressão e imersão excederem ou não corresponderem aos dados declarados. A ficha não informa modelos alternativos; consulte o fabricante para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM / ifm electronic	Identificação do fabricante indicada no anúncio e no catálogo.
Modelo	WELDING ADAPTER SID V4A	Designação complementar do produto.
Tipo de produto	Adaptador de soldagem para sensores de processo	Componente mecânico para montagem de sensores.
SKU / Part Number	E40124	Código de identificação do produto.
GTIN	4021179056502	Código global de identificação informado na ficha.
NCM	9026.90.90	Classificação informada no conjunto de dados do catálogo.
Aprovação	Reg31	Aprovação indicada nos dados do anúncio; consultar documentação do fabricante para escopo e condições.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Aplicação e substâncias
Aplicação	Aplicações industriais; sensores de processo	Uso descrito na ficha do produto.
Meio de operação / substâncias	Fluidos líquidos e gasosos	Meios indicados no catálogo; verificar compatibilidade do fluido com os materiais e condições de processo.

Conexões e dados mecânicos
Conexão de processo	Adaptador para soldagem Ø 24 mm	Interface mecânica destinada à montagem por soldagem.
Conexão do sensor	M18 x 1,5, rosca interna	Rosca de acoplamento do sensor informada na ficha.
Designação da rosca	M18 x 1,5 mm	Dimensão nominal declarada para a rosca.
Diâmetro	24 mm	Diâmetro indicado para o adaptador.
Profundidade de imersão	15 mm (sondas de medição SID, SFD, TN)	Referência de profundidade indicada para as sondas citadas.
Peso	91,2 g	Massa informada no catálogo.

Pressão e materiais
Resistência à pressão	300 bar / 30 MPa	Limite especificado na ficha; não exceder e considerar as condições do conjunto instalado.
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)	Material declarado para as partes em contato com o fluido.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica ao adaptador: é um componente mecânico de montagem e a ficha não especifica conexão elétrica.

Processo Adaptador para soldagem Ø 24 mm; conexão interna do sensor M18 x 1,5.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão M18 x 1,5 e montagem prevista no adaptador de soldagem Ø 24 mm.	✓	As dimensões e conexões correspondem às informadas para o E40124; confirme também as condições de processo e a documentação do sensor.
Sonda de medição SID, SFD ou TN em aplicação compatível com profundidade de imersão de 15 mm.	✓	A ficha associa a profundidade de imersão de 15 mm a essas sondas.
Sensor com rosca diferente de M18 x 1,5.	✗	A conexão interna especificada para o adaptador é M18 x 1,5.
Aplicação com pressão superior a 300 bar / 30 MPa.	✗	A resistência à pressão especificada para o adaptador é 300 bar / 30 MPa.
Seleção baseada em protocolo de comunicação ou conexão elétrica.	✗	O E40124 é um adaptador mecânico; a ficha não especifica protocolo ou interface elétrica.

INSTALAÇÃO

Como instalar o Adaptador de Soldagem IFM E40124 para Sensores de Processo M18 x 1,5, Ø 24 mm, aço inoxidável 1.4404 (316L), até 300 bar

Confirme que o sensor possui conexão M18 x 1,5 e que a montagem de processo prevista corresponde ao adaptador para soldagem Ø 24 mm.
Verifique no datasheet do sensor e do adaptador os requisitos de pressão, fluido, profundidade de imersão e condições de instalação.
Planeje a posição de montagem e a operação de soldagem conforme o projeto do equipamento e os procedimentos aplicáveis à instalação.
Realize a soldagem por profissional habilitado, evitando danos, deformações ou contaminação das superfícies e componentes.
Após a soldagem e o resfriamento, verifique visualmente a montagem e confirme a integridade da interface antes de instalar o sensor.
Instale o sensor na rosca interna M18 x 1,5 e valide a vedação e o funcionamento de acordo com as instruções do fabricante do sensor e do processo.

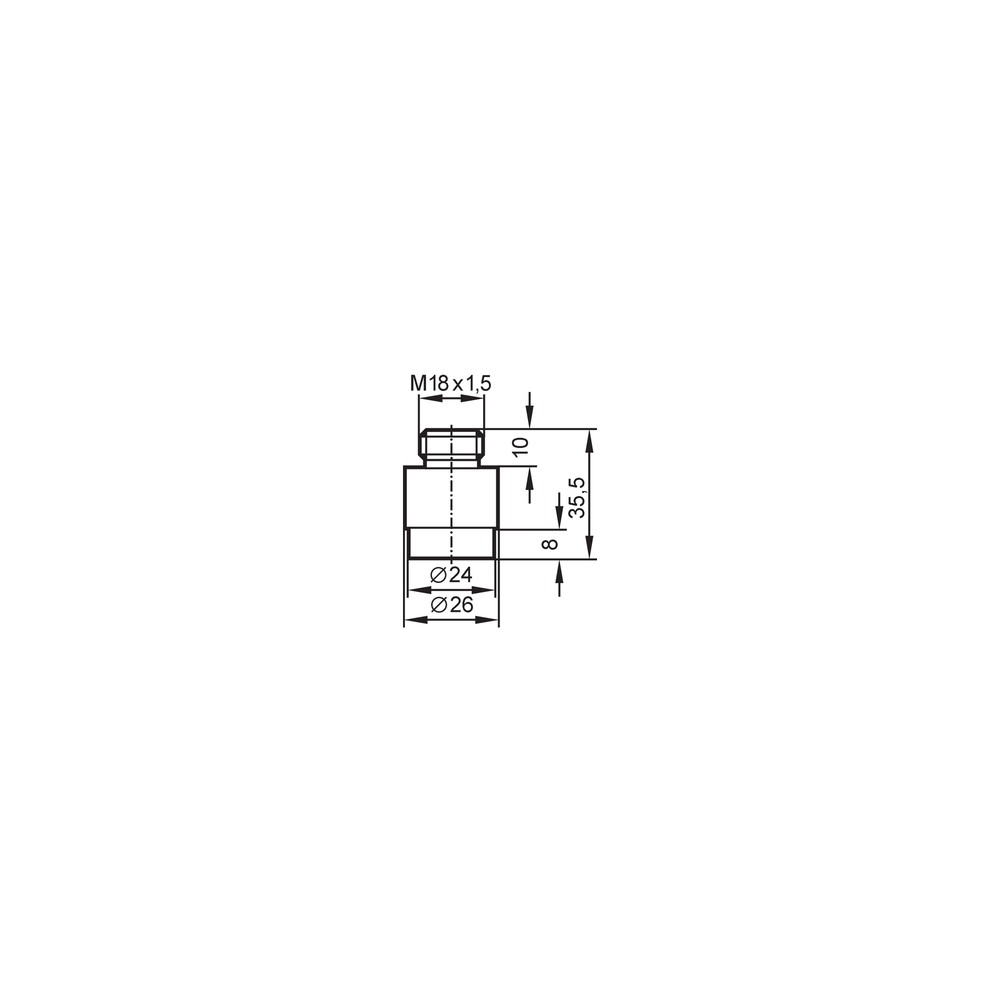

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não inicia ou não acopla corretamente ao adaptador.	Rosca do sensor diferente de M18 x 1,5, desalinhamento ou dano/contaminação na rosca.	Confira a designação da rosca do sensor e inspecione visualmente as roscas antes da montagem; não force o acoplamento.
Há vazamento na região da montagem após a instalação.	Problema na solda, na vedação ou na montagem do sensor; a ficha do adaptador não define o método de vedação.	Inspecione a solda e a interface do sensor e consulte as instruções dos fabricantes para o método de vedação aplicável.
A montagem apresenta deformação ou o sensor não se posiciona como previsto após a soldagem.	Posição ou execução da soldagem incompatível com o projeto de instalação.	Compare a geometria montada com o desenho dimensional e revise o procedimento de soldagem e o alinhamento.
O conjunto apresenta falha ou vazamento sob pressão.	Pressão de operação acima do limite especificado, ou incompatibilidade em outro componente do conjunto.	Verifique a pressão real de operação e compare com o limite de 300 bar / 30 MPa; confira também os limites do sensor, da vedação e da instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40124 (PT-BR) (Datasheet) Desenho em escala IFM E40124 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40124 e para que serve?

É um adaptador de soldagem para sensores de processo. A ficha especifica conexão interna M18 x 1,5 e conexão de processo para soldagem Ø 24 mm.

Com quais sondas de medição a ficha relaciona a profundidade de imersão de 15 mm?

A ficha cita sondas de medição SID, SFD e TN. Confirme a combinação e os requisitos de instalação na documentação do sensor.

O produto acompanha sensor ou outros acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. O E40124 é o adaptador; a ficha não declara que um sensor esteja incluído.

Ele serve para sensor com rosca diferente de M18 x 1,5?

A conexão interna especificada é M18 x 1,5. Para outra rosca, confirme com o fabricante se existe uma configuração compatível.

Posso usar este adaptador em uma aplicação acima de 300 bar?

Não com base na especificação disponível: a resistência à pressão informada é 300 bar / 30 MPa. Considere também os limites dos demais componentes do conjunto.

O adaptador tem conexão elétrica ou suporta IO-Link?

A ficha descreve um componente mecânico e não informa conexão elétrica nem protocolo de comunicação. A comunicação depende do sensor utilizado e não é especificada pelo E40124.

O sensor não rosqueia no adaptador; o que devo verificar antes de trocar a peça?

Confira se a rosca do sensor é M18 x 1,5 e se há sujeira, dano ou desalinhamento. Não force o encaixe.

Há vazamento depois da montagem; preciso substituir o adaptador?

Não necessariamente. Verifique primeiro a solda, a interface e o método de vedação definido para o conjunto, além de confirmar se a pressão não excede 300 bar / 30 MPa.

Quando escolher o E40124 em vez de procurar outro adaptador?

Escolha-o quando a instalação exigir soldagem Ø 24 mm, rosca interna M18 x 1,5 e os limites declarados atenderem ao processo. Para outras dimensões ou condições, consulte a documentação do fabricante para identificar uma alternativa.

Quais cuidados devo ter na instalação por soldagem?

Siga o procedimento de soldagem definido para a instalação e evite danificar ou deformar o adaptador. Após a soldagem, confira o alinhamento e consulte o desenho dimensional e as instruções dos fabricantes antes de montar o sensor.

GLOSSÁRIO TÉCNICO

Adaptador de soldagem

Componente mecânico que permite integrar o sensor ao ponto de montagem soldado do processo. (Ref.: conexão de processo Ø 24 mm)

Rosca interna M18 x 1,5

Interface roscada interna especificada para a conexão do sensor. (Ref.: M18 x 1,5)

Resistência à pressão

Pressão máxima declarada para o adaptador na ficha; não substitui a verificação dos limites do conjunto. (Ref.: 300 bar / 30 MPa)

Aço inoxidável 1.4404 / 316L

Material indicado para as partes do adaptador em contato com o fluido. (Ref.: material em contato com o fluido: 1.4404 / 316L)

Profundidade de imersão

Profundidade indicada na ficha para sondas de medição SID, SFD e TN. (Ref.: 15 mm)
